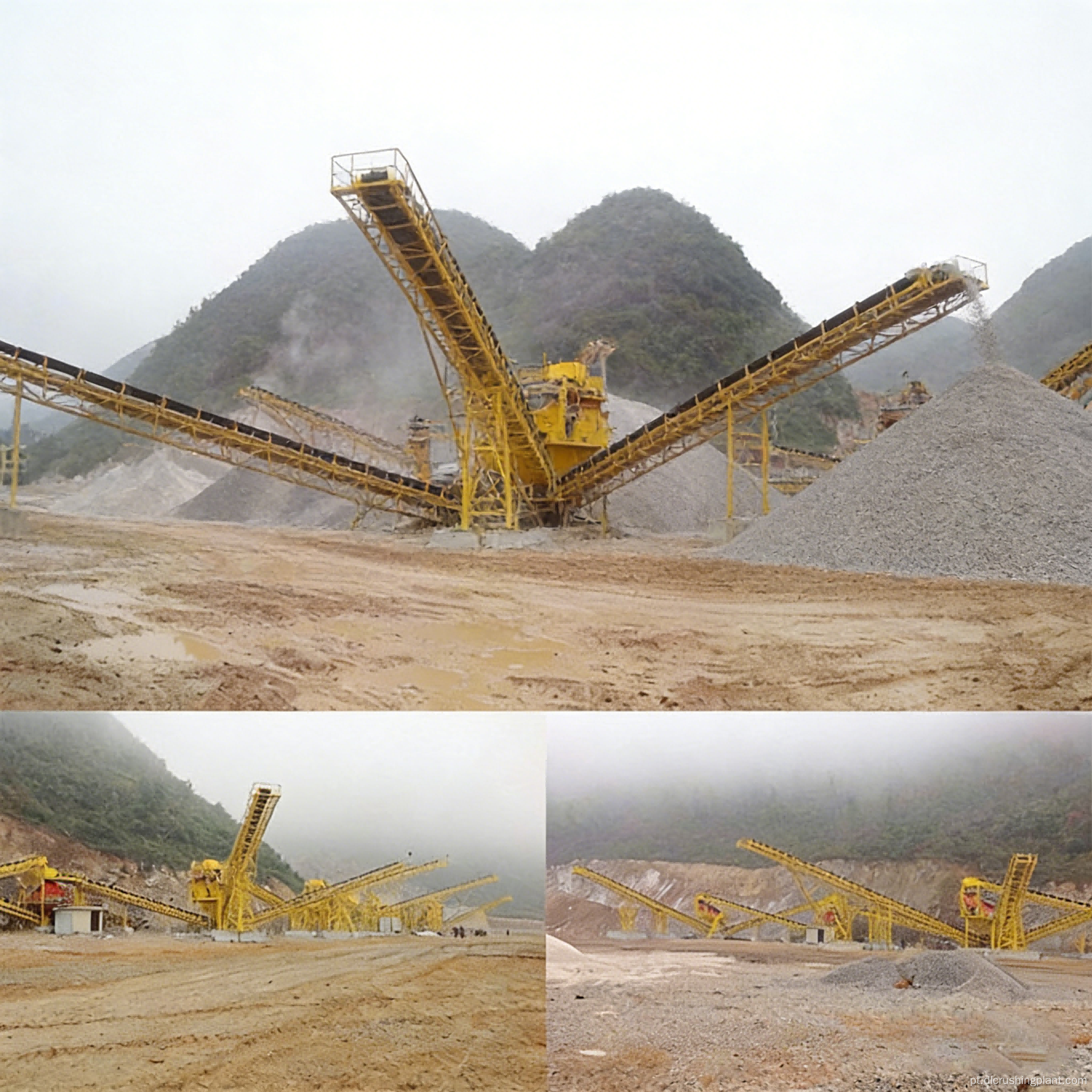

Sistema de fabricação de areia com classificação de peneira vibratória para processamento de agregados duros de Bluestone

Projeto EPC para Britagem e Produção de Areia em Pedreira Bluestone

Visão geral do projeto da linha de produção Blue Stone

Bluestone é uma rocha de dureza média a dura, caracterizada por alta resistência à compressão e alta abrasividade, exigindo rigorosamente a resistência ao desgaste dos equipamentos de britagem e o projeto do processo de toda a linha de produção. O cliente deste projeto é um grande operador de pedreira que exige a produção simultânea de agregado graúdo nos tamanhos 1–2 cm e 1–3 cm, bem como areia manufaturada premium com tamanho de partícula de 5 mm ou menos, com capacidade total de produção de 1.500 toneladas métricas por hora.

Principais Desafios: A dureza do bluestone causa desgaste rápido em equipamentos de britagem convencionais e resulta em altos custos de manutenção; a produção de areia agregada e manufaturada na mesma linha exige uma coordenação perfeita entre os três principais sistemas – britagem, peneiramento e produção de areia – que as linhas de produção tradicionais de função única não conseguem acomodar; a demanda do mercado final flutua dinamicamente entre o foco em agregados e o foco em areia manufaturada, exigindo que a linha de produção seja capaz de realizar mudanças flexíveis.

Destaques da solução: Um britador de martelo para serviço pesado serve como unidade primária de britagem grossa, alcançando uma alta taxa de britagem em um único estágio, reduzindo assim o número de estágios do equipamento e o investimento em engenharia civil necessários para o processamento de rocha dura; múltiplas peneiras vibratórias trabalham em sequência para obter uma classificação precisa em vários estágios, com produtos acabados de diferentes tamanhos de partículas transportados através de transportadores dedicados para suas respectivas pilhas de estoque, eliminando a mistura de materiais; A máquina de fabricação de areia de rotor duplo DLZSJ é conectada de forma independente em paralelo. Todo o PLC da linha é predefinido com três modos de produção: “Prioridade agregada”, “Balanço agregado-areia” e “Prioridade areia”. Os operadores podem alternar entre esses modos com um único botão na sala de controle, concluindo os ajustes de distribuição de fluxo em minutos; toda a linha utiliza correias transportadoras tipo caixa totalmente fechadas em conjunto com um sistema centralizado de coleta de pó para atender aos requisitos de conformidade ambiental.

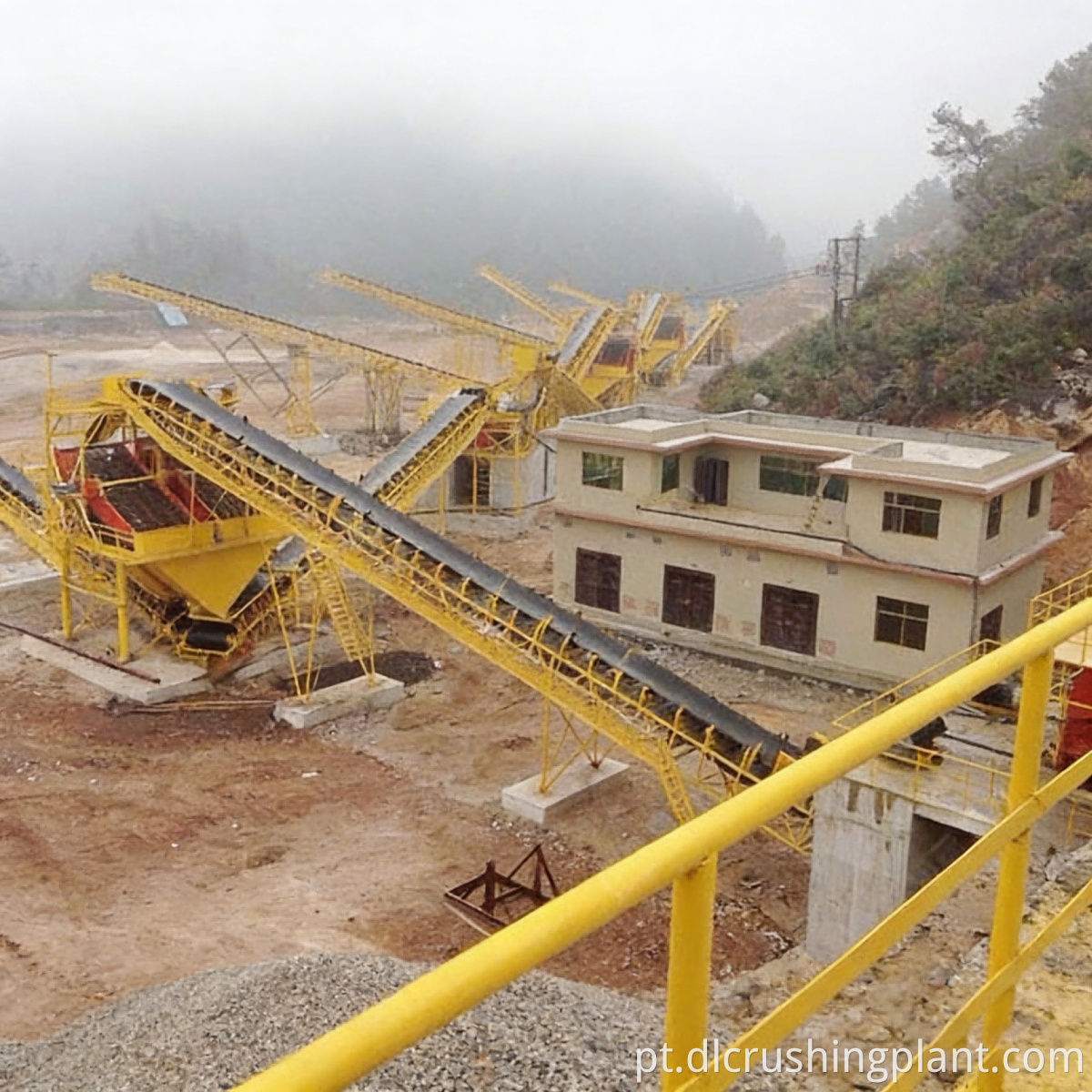

Fluxo de processo da linha de produção da Blue Stone

Grandes blocos de bluestone são alimentados no alimentador pelo equipamento de carregamento e transportados uniformemente e em quantidades medidas para o britador de martelo de serviço pesado para britagem primária. A mistura triturada é transportada através de correias transportadoras para a peneira vibratória primária para classificação preliminar. O material superdimensionado que não atende aos requisitos de tamanho de partícula é retornado através de uma esteira de retorno ao britador de martelo para britagem secundária em um processo de circuito fechado. O material subdimensionado que atende às especificações entra em uma montagem de peneira vibratória de vários estágios para classificação fina, produzindo agregados acabados nas faixas de tamanho de 1–2 cm e 1–3 cm, respectivamente. Cada um é transportado por correias transportadoras dedicadas para as pilhas de produtos acabados correspondentes. No modo de produção de areia, uma parte do material de tamanho intermediário é desviada para a máquina de fabricação de areia de rotor duplo DLZSJ, que processa o material em areia manufaturada menor que 5 milímetros usando o princípio de rotores de alta velocidade em contra-rotação. A areia fabricada é transportada para a pilha de areia acabada depois que o excesso de pó de pedra é removido por um classificador composto. Toda a linha é monitorada centralmente por um sistema PLC, permitindo o ajuste em tempo real da relação de produção de pedra/areia sem interromper a operação.

Serviços EPC da linha de produção da Blue Stone

A solução de projeto abrange testes litológicos de matérias-primas e análise de índice de trabalho de britagem, simulação de capacidade de produção e seleção de equipamentos principais, projeto de layout 3D para toda a linha e cálculos de retorno econômico do investimento. A fabricação de equipamentos abrange a pesquisa, o desenvolvimento e a produção interna de maquinário central – incluindo britadores de martelo para serviços pesados, máquinas de produção de areia com rotor duplo, peneiras vibratórias com múltiplas especificações e transportadores de correia tipo caixa totalmente fechados – juntamente com o fornecimento integrado de sistemas de suporte de coleta de pó e sistemas de controle elétrico. A instalação e o comissionamento são supervisionados no local por uma equipe de engenheiros profissionais. Após testes sem carga para cada equipamento, o comissionamento integrado com o material de alimentação real é realizado até que toda a linha atinja capacidade total de produção e atenda a todos os padrões, momento em que é entregue. O gerenciamento de operações e manutenção (O&M) oferece dois modos – O&M no local ou diagnóstico remoto – abrangendo fornecimento de peças sobressalentes, treinamento de operadores, inspeções regulares e recomendações para otimização de processos.

Estudos de caso do projeto da linha de produção da Blue Stone

Kalimantan Oriental, Indonésia: Projeto de Coprodução de Agregados e Areia

Um importante operador de pedreira em Kalimantan Oriental, na Indonésia, implantou esta linha de produção de bluestone de 1.500 toneladas métricas por hora para fornecer agregado grosso e areia manufaturada para construção de rodovias e portos locais. O bluestone desta pedreira tem uma resistência à compressão superior a 150 MPa, o que o torna uma típica matéria-prima de alta dureza. Desde que a linha de produção iniciou suas operações, há 18 meses, ela tem funcionado de forma estável, com produção média mensal excedendo a capacidade projetada e a vida útil das peças de desgaste do equipamento atendendo às expectativas. A função de comutação de três modos permite ao cliente ajustar com flexibilidade a relação de produção entre a produção dominada por agregados e a produção equilibrada de agregados de areia com base nas condições de mercado – de uma relação de 7:3 a uma relação de 5:5 – para maximizar os lucros.

Feedback do cliente: "O fabricante de areia de rotor duplo combinado com a peneiração de vários estágios nos dá uma flexibilidade incrível. Podemos mudar a produção de agregados puros para a coprodução de agregados de areia em poucas horas, o que é uma virada de jogo para responder às mudanças do mercado. A durabilidade do equipamento ao processar bluestone duro excedeu nossas expectativas."

Perguntas frequentes sobre a linha de produção da Blue Stone

Bluestone é muito difícil. Um britador de martelo para serviço pesado pode operar de maneira confiável?

Embora o bluestone seja uma rocha dura, nosso britador de martelo para serviço pesado usa cabeças de martelo compostas de liga de alto cromo e um disco de rotor espesso, projetado especificamente para rochas de dureza média a dura com uma resistência à compressão de até 200 MPa. Serviços Turnkey EPC para linhas de produção de britagem de Bluestone e fabricação de areia Combinado com um processo de recirculação de circuito fechado, um britador de martelo de estágio único pode completar tarefas de britagem primária e secundária, alcançando uma alta taxa de britagem com o mínimo de sobrebritagem, reduzindo assim o número de etapas de processamento e os custos de engenharia civil.

Qual é a qualidade da areia produzida pela máquina de fazer areia de rotor duplo?

A máquina de fabricação de areia de rotor duplo DLZSJ emprega um princípio de britagem bidirecional de alta velocidade e contra-impacto. A areia resultante tem um formato de partícula arredondado e volumoso, com conteúdo em forma de agulha e flocos muito abaixo dos limites dos padrões nacionais. O módulo de finura é ajustável dentro de uma faixa de 2,3 a 3,0. Quando combinado com um classificador composto, o teor de pó de pedra pode ser controlado com precisão, e a areia manufaturada produzida pode substituir totalmente a areia natural do rio em usinas de concreto pronto, argamassa misturada a seco e mistura de asfalto.

A relação de produção entre agregado e areia manufaturada pode ser ajustada de forma flexível?

Sim. O sistema de controle PLC da linha de produção é predefinido com três modos de produção: “Prioridade agregada”, “Equilíbrio agregado-areia” e “Prioridade areia”. Os operadores podem alternar entre esses modos com um único clique através da IHM na sala de controle. Entrega única de soluções de britagem e produção de areia para pedreiras no exterior Em poucos minutos, a linha de produção conclui automaticamente os ajustes para cada estágio de peneiramento e distribuição de fluxo para a máquina de produção de areia - sem a necessidade de paradas ou intervenção manual - garantindo a continuidade da produção e a rápida capacidade de resposta do mercado.

Quais são os custos de manutenção de toda a linha sob as condições altamente abrasivas do processamento de bluestone?

Peças de desgaste, como martelos trituradores e malhas de tela, são feitas de materiais altamente resistentes ao desgaste, com vida útil otimizada para condições de processamento de bluestone. Projeto de Processo para Linhas Integradas de Produção de Agregados e Areia Fabricada O equipamento apresenta design modular, permitindo a substituição de peças de desgaste sem desmontagens extensas, resultando em alta eficiência para manutenções de rotina. Desde que a linha começou a operar, há um ano e meio, os custos reais de manutenção têm sido inferiores aos projetados no estudo de viabilidade do projeto.

Contate Zhongyu Dingli hoje para obter uma solução completa de linha de coprodução de agregados e areia de pedra azul de 1.500 toneladas métricas e um orçamento detalhado.
