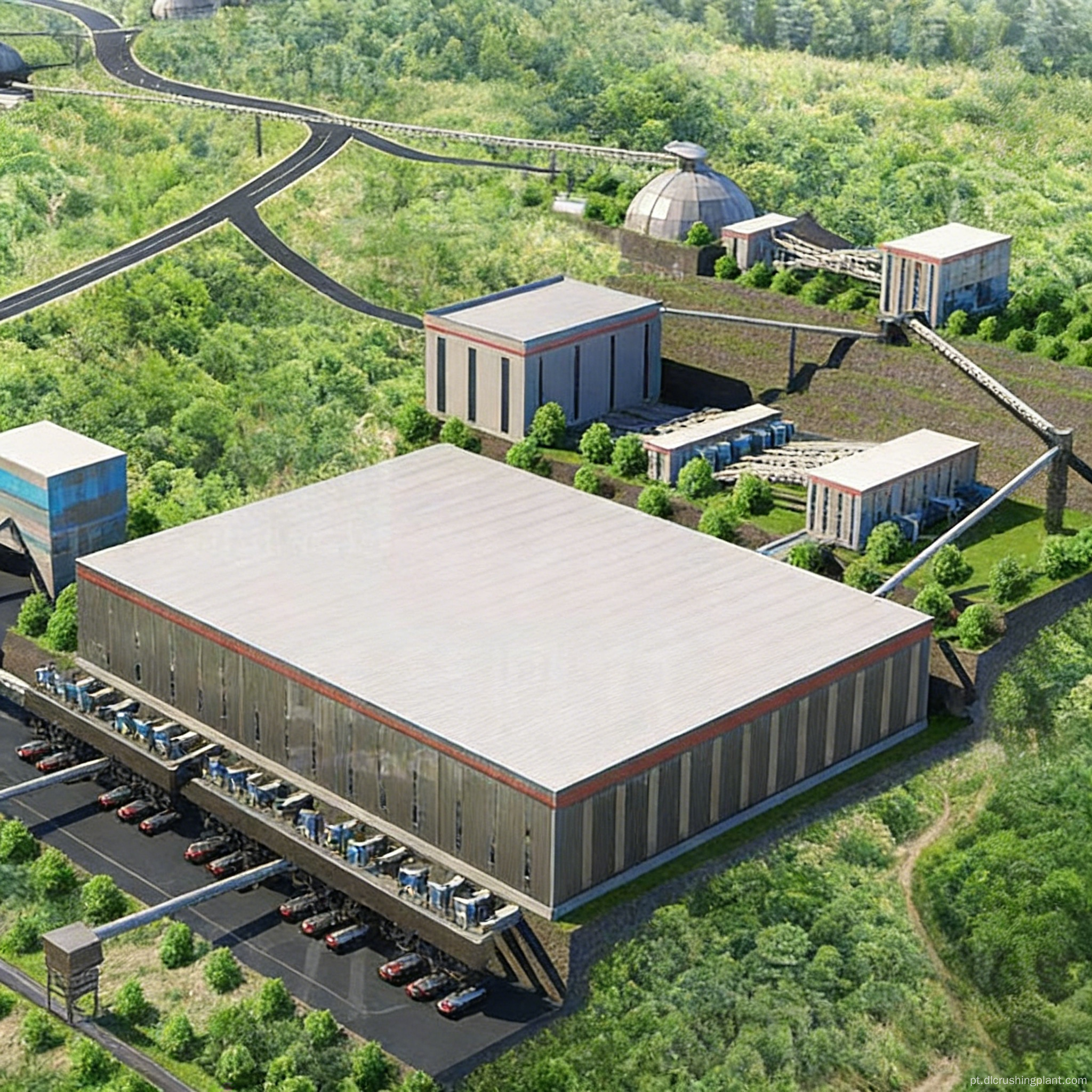

Configuração compacta de alto rendimento para uma linha completa de processamento agregado em uma mina intensiva em larga escala

Projeto EPC pronto para uso para uma mina de areia e cascalho de 10 milhões de toneladas métricas

Visão geral do projeto da linha de produção de pedra

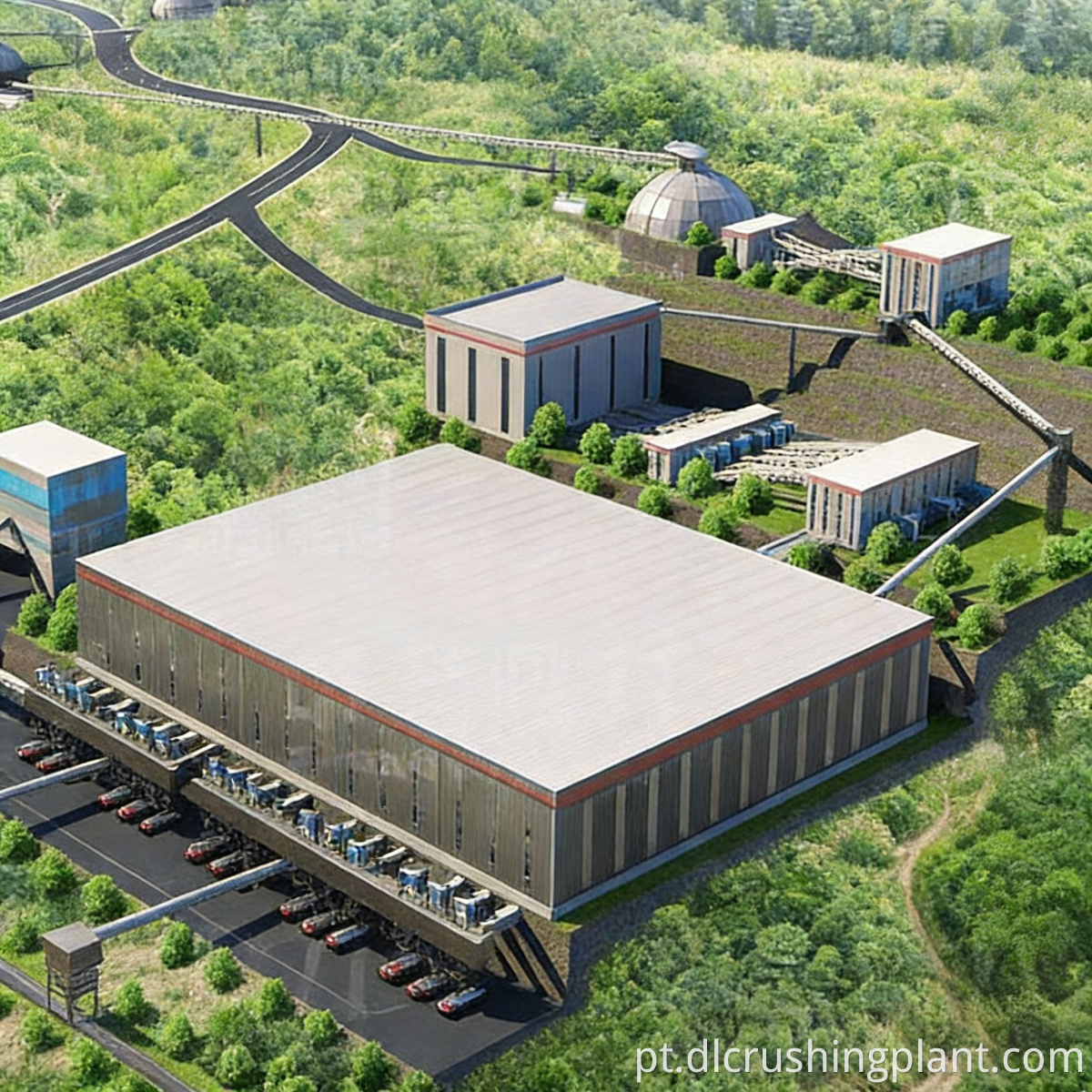

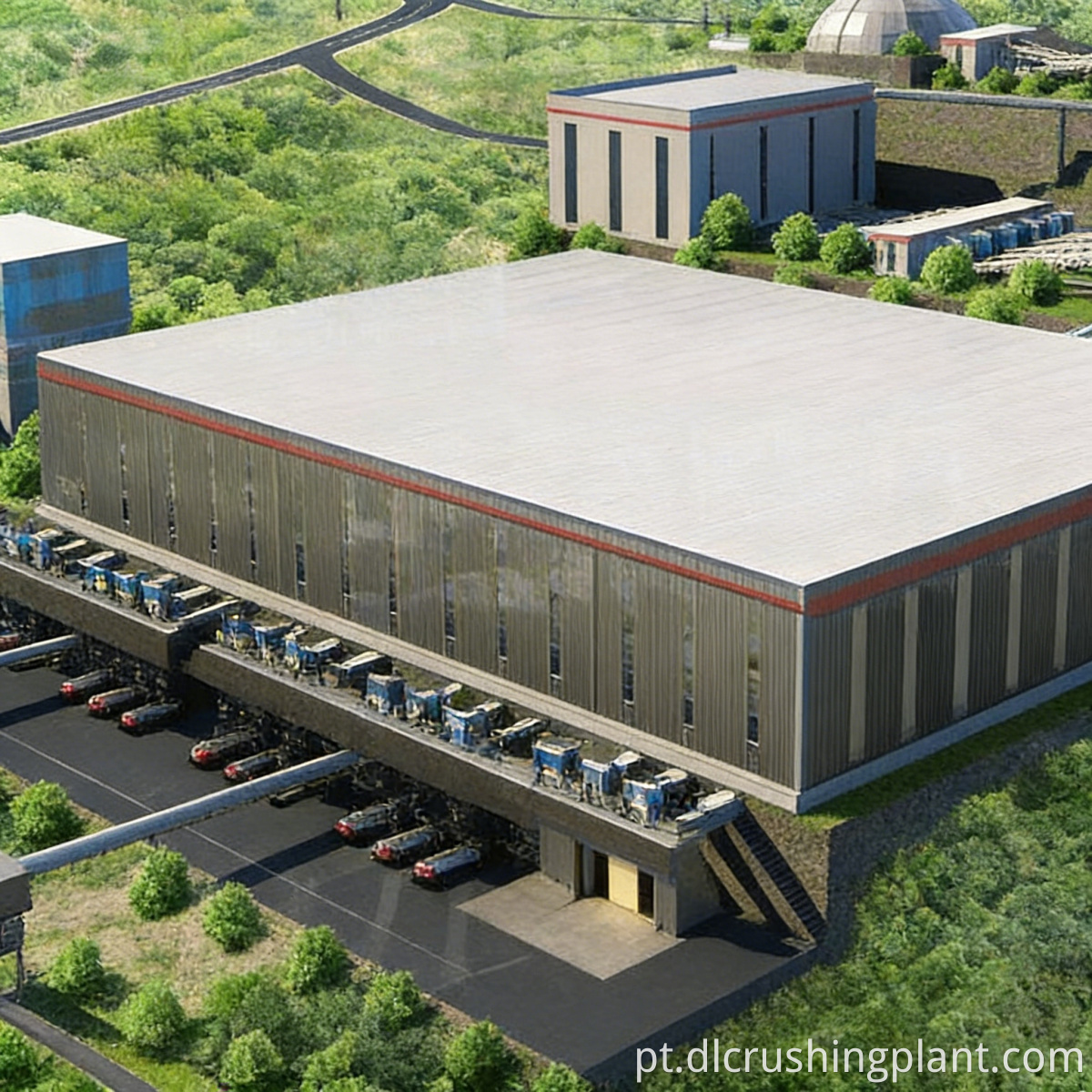

Esta proposta prevê uma linha de produção de agregados de calcário com capacidade anual de 10 milhões de toneladas métricas e produção horária de 3.000 toneladas métricas, projetada, fornecida e instalada na sua totalidade por Zhongyu Dingli. Os principais desafios enfrentados pelas minas de grande escala incluem três questões principais: dificuldades na obtenção de aprovações de uso do solo, a complexidade de operação e manutenção de vários britadores em paralelo e uma pressão significativa para cumprir os padrões ambientais. A solução centra-se no britador de martelo para serviço pesado PCZ como britador central de estágio único e estágio final. Ao aproveitar as propriedades de rocha mole do calcário, atinge uma capacidade de produção ultra-alta de 3.000 toneladas métricas por hora com o número mínimo de unidades de equipamentos e o menor fluxo de processo. Toda a linha apresenta um layout intensivo e compacto. Através do empilhamento tridimensional de equipamentos e da otimização do espaço da galeria transportadora, a área ocupada total é significativamente reduzida. Os coletores de pó de mangas pulsadas DMC fornecem cobertura abrangente de todos os pontos geradores de pó nas áreas de britagem, peneiramento e transferência, permitindo uma produção totalmente fechada e limpa. Os produtos acabados incluem três especificações de agregados de construção: areia manufaturada de 0–5 mm, 10–20 mm e 10–30 mm. Com uma única máquina e linha de produção capaz de processar 10 milhões de toneladas métricas, esta é uma solução de referência para minas de grande escala que buscam maximizar a produção e ao mesmo tempo minimizar o uso da terra.

Fluxo de processo da linha de produção de pedra

O minério de calcário bruto é alimentado de maneira uniforme e contínua no britador de martelo pesado PCZ por meio de um alimentador vibratório ZGC, onde uma única unidade completa a britagem primária de grandes pedaços de matéria-prima a uma taxa de 3.000 toneladas métricas por hora. Após a britagem, o material é transportado através de correias transportadoras totalmente fechadas para uma peneira vibratória de vários estágios para classificação. Com base nas faixas de tamanho de partícula, três especificações de agregados acabados são separadas: areia manufaturada de 0–5 mm, 10–20 mm e 10–30 mm. Cada classe é então transportada através de calhas fechadas e correias transportadoras para o silo correspondente. Toda a linha é equipada com um conjunto de coletores de pó tipo filtro de ar pulsado DMC para coleta de pó sob pressão negativa. As emissões de poeira em cada ponto de geração de poeira estão abaixo de 20 miligramas por metro cúbico, permitindo que toda a linha conclua todo o processo – da matéria-prima ao produto acabado – de maneira limpa e de alto rendimento em um layout compacto e com espaço eficiente.

Escopo do serviço EPC da linha de produção de pedra

Fornecemos um serviço EPC completo e completo que abrange pesquisas de minas no local, otimização de layout espacial 3D, projeto de processos, equipamentos compactos personalizados, fabricação e fornecimento de equipamentos em grande escala, instalação e comissionamento, treinamento de operadores, aceitação de capacidade de produção e gerenciamento de O&M. Durante a fase de projeto, nos concentramos no planejamento espacial tridimensional, otimizando layouts planos convencionais em configurações empilhadas compactas para reduzir a área ocupada em 20 a 30 por cento. Durante a fase de instalação, a pré-fabricação modular reduz o tempo de construção no local. Após o comissionamento, um teste contínuo de 72 horas com matéria-prima real é conduzido para calibrar os principais indicadores, como capacidade de produção, tamanho de partícula e emissões de poeira, item por item. As operações e a manutenção abrangem o monitoramento da vida útil das peças sujeitas a desgaste, a substituição preventiva e o diagnóstico remoto de falhas.

Estudos de caso de projeto de linha de produção de pedra

O projeto da mina de calcário Thanh Hoa, no Vietnã, com capacidade de produção anual de 10 milhões de toneladas métricas, emprega um britador de martelo pesado PCZ de estágio único em um layout compacto combinado com um sistema de coleta de pó de filtro DMC. Iniciou as operações em março de 2023. A área ocupada pelo projeto é aproximadamente 25% menor do que a dos layouts tradicionais com a mesma capacidade de produção, e foi aprovado na inspeção de aceitação ambiental do Vietnã e na revisão de segurança da mina na primeira tentativa. Três tipos de agregados são fornecidos à rede rodoviária do norte do Vietnã e às fábricas de cimento, enquanto a areia manufaturada é fornecida diretamente às fábricas de concreto pronto em Hanói e arredores. Feedback do cliente: “O layout compacto nos economizou tremendamente nos custos de aquisição de terreno. Nossa unidade fica em uma área montanhosa onde terrenos planos são escassos e caros. Seu projeto comprimiu uma capacidade de 10 milhões de toneladas métricas em uma área normalmente necessária para 6 a 7 milhões de toneladas métricas. O britador PCZ opera a 3.000 toneladas métricas por hora com uma única máquina, o que simplifica drasticamente nossa programação de manutenção. O sistema de baghouse DMC mantém todo o local livre de poeira, mesmo em plena produção. Esta linha se tornou o projeto de referência para todas as novas pedreiras no norte do Vietnã.”

Perguntas frequentes sobre linha de produção de pedra

P: Um único britador de martelo para serviço pesado pode realmente processar 3.000 toneladas métricas por hora?

R: Sim, a série PCZ de grandes britadores de martelo para serviço pesado foi projetada com uma capacidade de processamento que varia de 1.600 a 3.500 toneladas métricas por hora. Sob condições em que a resistência à compressão do calcário não exceda 150 MPa, uma única unidade pode atingir uma capacidade de produção de 3.000 toneladas métricas por hora. Linha de produção de britagem de alta capacidade e serviços turnkey EPC para minas Isso é alcançado principalmente por meio de um rotor de grande diâmetro e alta velocidade de rotação.

P: O layout compacto afeta a manutenção do equipamento?

R: Não, isso não acontece. O layout compacto é obtido através do empilhamento tridimensional e da otimização do espaço. Ainda são reservados espaço operacional e passagens de elevação suficientes para cada equipamento de acordo com as normas de manutenção, e as portas de manutenção e plataformas operacionais estão totalmente equipadas, permitindo que as inspeções de rotina e a substituição de peças de desgaste ocorram normalmente.

P: As três especificações do produto podem ser ajustadas?

R: Os tamanhos da malha da tela podem ser alterados conforme necessário. As configurações padrão incluem 0–5 mm, 10–20 mm e 10–30 mm. Os clientes podem adicionar especificações como 20–40 mm com base na demanda do mercado, simplesmente ajustando a configuração da tela. Linha de produção de britagem e peneiramento de calcário em grande escala para operações de mineração.

P: O investimento em proteção ambiental é significativo para uma capacidade de produção anual de 10 milhões de toneladas métricas?

R: O investimento em protecção ambiental representa 8 a 12 por cento do investimento total. O conjunto de coletores de pó do filtro de mangas DMC apresenta baixos custos operacionais e longa vida útil da bolsa filtrante, e sua operação totalmente fechada elimina fundamentalmente o risco de penalidades ambientais; os retornos globais excedem em muito o investimento.

P: O sistema pode ser expandido para incluir mais especificações ou aumentar a proporção de produção de areia?

R: Sim. O design inclui interfaces para módulos de fabricação e modelagem de areia. Você pode adicionar uma máquina de produção de areia de rotor duplo ZSJ para aumentar a proporção de areia fabricada ou incorporar uma máquina modeladora para otimizar o formato das partículas de agregados grossos. Serviços de engenharia prontos para uso para soluções de britagem de calcário de alto rendimento Podemos fornecer planos de expansão em fases.

Para obter uma solução personalizada e orçamento para uma linha de produção de britagem de calcário de 10 milhões de toneladas métricas por ano, deixe uma mensagem online ou entre em contato com nossa equipe de negócios internacionais por e-mail.
