Linha de fabricação de areia do britador de martelo com triagem de dois estágios e britador de impacto de modelagem para agregado de construção

Visão geral do projeto

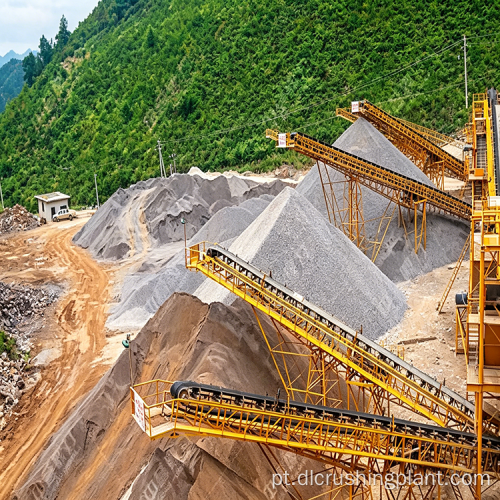

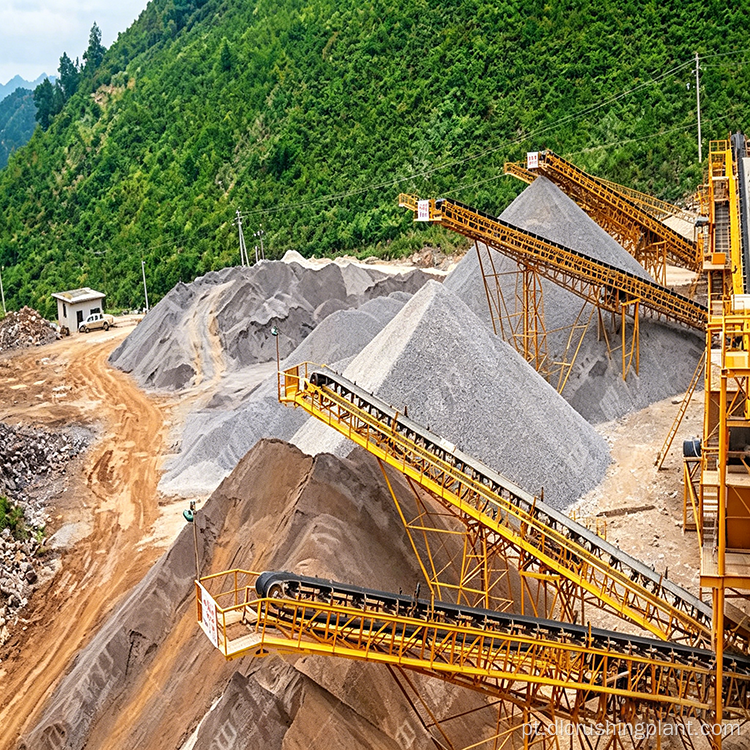

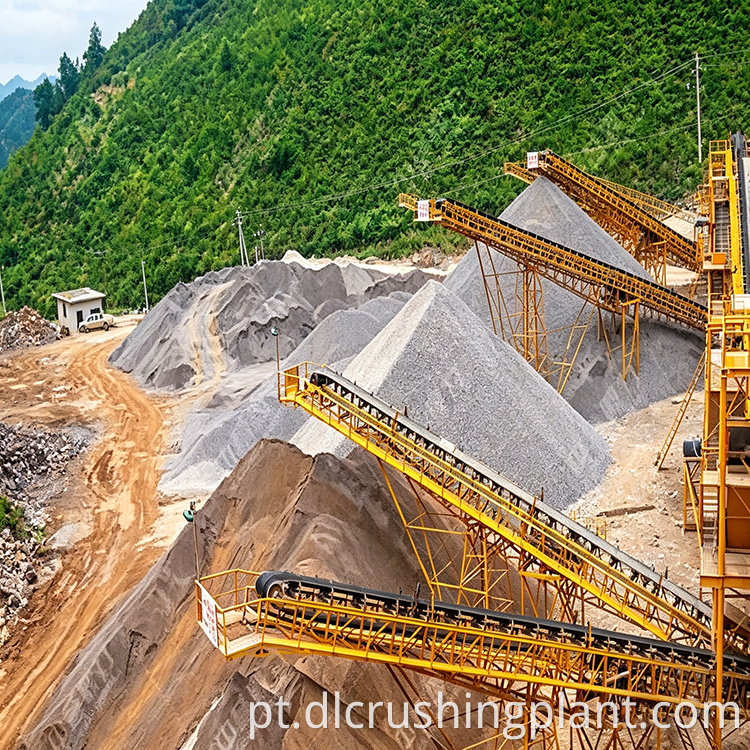

Zhongyu Dingli projetou e construiu esta linha de produção de areia para construção de 800 TPH para uma mina de calcário e bluestone em Liupanshui, Guizhou. A linha apresenta uma configuração simplificada centrada em um britador de martelo de serviço pesado PCZ1620 para britagem primária, um britador modelador XPC1216 para britagem fina e quatro peneiras vibratórias circulares dispostas em dois estágios de peneiramento. Uma máquina opcional de fabricação de areia de rotor duplo da série ZSJ pode ser integrada para produção de areia manufaturada de alta qualidade. O projeto de britagem e peneiramento em dois estágios produz múltiplas especificações de agregados com formato de partícula e módulo de finura ajustáveis, tornando-o uma solução econômica para esse nível de capacidade.

Detalhes do equipamento

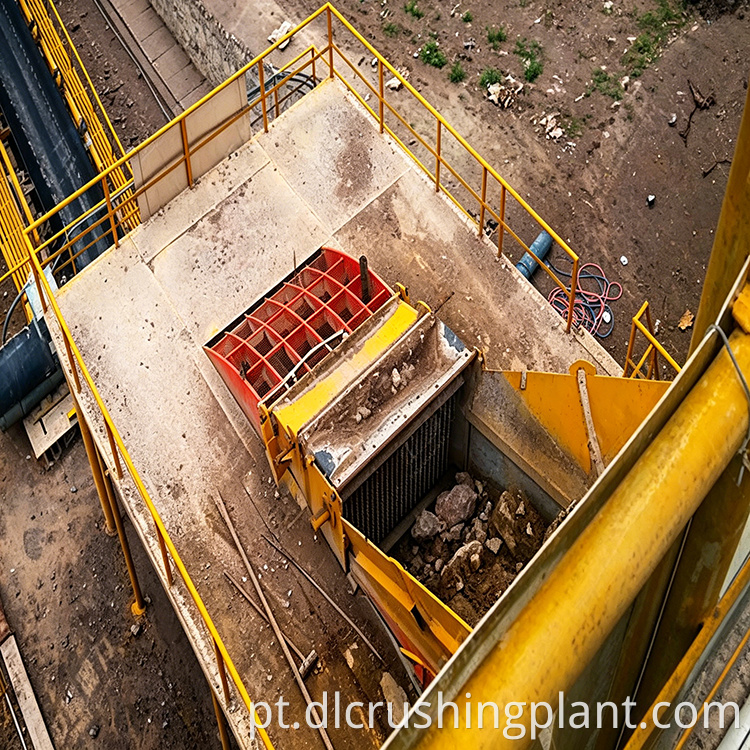

• Alimentador vibratório DLZGC1550Z — capacidade horária de 400 a 900 toneladas, fornece alimentação constante para britadores a jusante
• Triturador de martelo para serviços pesados ​​PCZ1620 — capacidade horária de 800 a 1.000 toneladas, britagem primária de passagem única para calcário e pedra azul de dureza média
• Triturador de modelagem XPC1216 - capacidade horária de 400-500 toneladas, britagem e modelagem fina para reduzir partículas em forma de agulha e escamosas
• Peneira vibratória circular 3YKZ2670 × 2 - cada 280-400 TPH, estágio de triagem primária
• Peneira vibratória circular 3YKZ2070 × 2 - cada 240-300 TPH, estágio de triagem secundária
• Máquina para fabricar areia com rotor duplo ZSJ1416 (opcional) — 210-280 TPH, rotores duplos contra-rotativos para alto rendimento de areia; malha de tela ajustável para controle flexível do módulo de finura

Destaques de processo e design

1. Britagem em dois estágios com modelagem intermediária

O britador de martelo para serviço pesado PCZ1620 lida com a britagem primária, seguido pelo XPC1216 para modelagem e britagem fina. Separar essas funções, em vez de sobrecarregar uma única máquina, garante alto rendimento e formato controlado das partículas. A brita resultante possui menos arestas vivas, o que a torna mais competitiva no mercado de construção.

2. Triagem em duas etapas para múltiplas classificações em uma única passagem

Quatro telas são organizadas em dois grupos – duas 3YKZ2670 para triagem primária e duas 3YKZ2070 para triagem secundária – estrategicamente combinadas com os requisitos de cada estágio. A triagem progressiva através de cada camada separa múltiplas especificações do produto acabado simultaneamente, eliminando a transferência de material para frente e para trás e garantindo alta eficiência de triagem.

3. Sistema de circuito fechado com módulo de produção de areia

Quando o gerador de areia de rotor duplo ZSJ1416 é integrado, o sistema se torna um circuito fechado de britagem, produção de areia e peneiramento. Material superdimensionado e não conforme retorna ao britador para reprocessamento; apenas material qualificado vai para armazenamento. Isso elimina desperdícios e permite a alternância flexível entre brita de vários tamanhos e modo de areia fabricada de alto rendimento.

4. Operação eficiente e de baixo custo

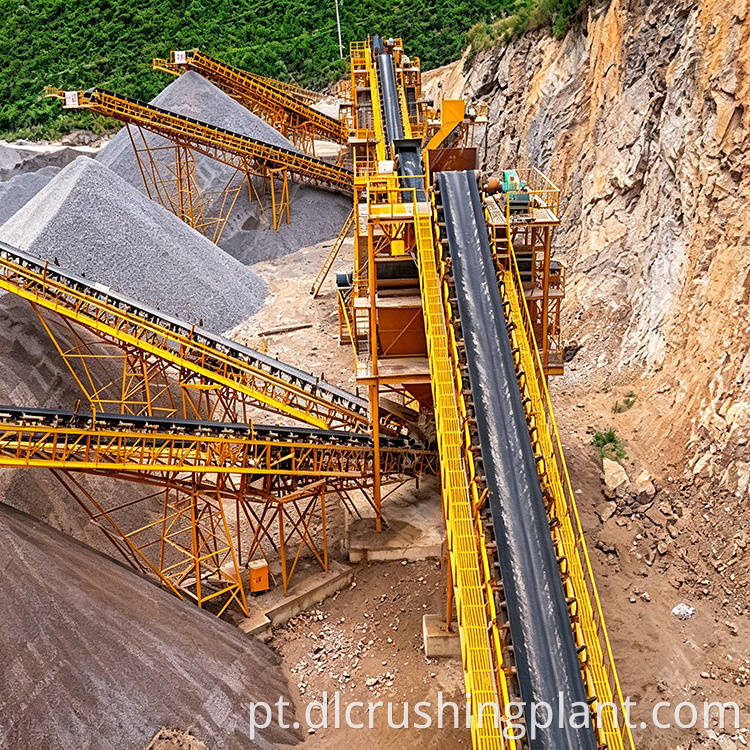

A combinação de britador de martelo para serviço pesado e britador de modelagem substitui o britador de mandíbula tradicional e a configuração do britador de impacto, reduzindo o número de máquinas grandes. Isto encurta o comprimento da correia transportadora, reduz os custos de eletricidade e reduz as despesas de manutenção – tornando o investimento total modesto, ao mesmo tempo que mantém a alta eficiência da produção.

Perguntas frequentes

Q1: Como a máquina para fabricar areia com rotor duplo atinge alto rendimento de areia?

Dois rotores giram em direções opostas. O material é atingido primeiro pelo primeiro rotor, ganhando energia cinética, e então colide com o segundo rotor. A velocidade combinada de ambos os rotores produz um efeito de britagem de alto impacto, resultando em rendimento superior de areia. Uma única unidade ZSJ1416 atinge 210-280 TPH quando o tamanho de alimentação é controlado abaixo de 30 mm.

Q2: Por que usar dois modelos de tela diferentes em vez de telas idênticas?

Cada estágio de triagem lida com diferentes volumes de material e distribuições de partículas. O estágio primário usa duas peneiras 3YKZ2670 maiores (280-400 TPH cada) para material grosso de maior volume, enquanto o estágio secundário usa duas peneiras 3YKZ2070 (240-300 TPH cada) para volume reduzido de material fino. Combinar a capacidade com a carga real otimiza a eficiência e o custo do equipamento.

Q3: Esta linha pode alternar entre produção de areia agregada e areia manufaturada?

Sim. O design de circuito fechado permite comutação de modo flexível. Ao produzir brita, o sistema se concentra em múltiplas classificações de agregados por meio de triagem em dois estágios. Quando é necessária areia fabricada de alto rendimento, o fabricante de areia ZSJ1416 é ativado e o material superdimensionado recircula para reprocessamento. O tamanho da malha da tela é ajustável para controle do módulo de finura.
