Projeto EPC da planta de fabricação de areia do britador Bluestone com fabricante de areia de rotor duplo e triagem de vários estágios

Visão geral do projeto

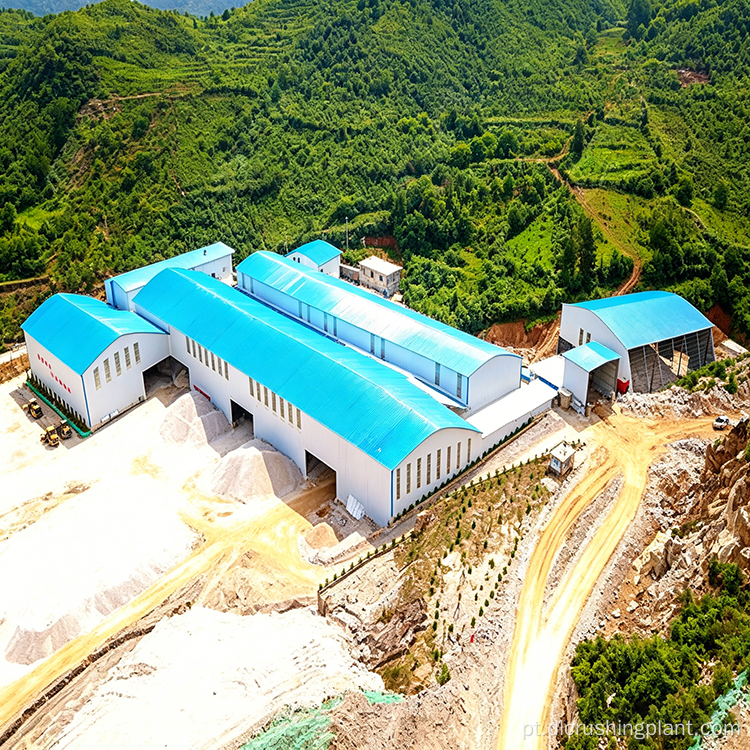

Zhongyu Dingli construiu esta linha de britagem de pedras azuis de 1.000 TPH e produção de areia como empreiteiro EPC para Kaishishunhe Building Materials Co., Ltd. na Nova Área de Gui'an, uma nova área de nível nacional com pico anual de demanda agregada atingindo 40 milhões de toneladas. A planta está localizada ao lado do mercado, permitindo o fornecimento direto para projetos de infraestrutura. O design totalmente fechado incorpora coleta de pó em todas as etapas: alimentação, britagem, peneiramento, produção de areia e armazenamento. Bluestone, um material de dureza média e altamente quebradiço, é ideal para a abordagem de britador de martelo, que oferece alta eficiência e baixo custo por tonelada. O pacote EPC abrange engenharia civil, fornecimento de equipamentos e instalação em um único contrato integrado. A produção cobre especificações padrão, incluindo agregados 05, 12 e 13, além de areia manufaturada para mercados de construção.

Detalhes do equipamento

• Alimentador vibratório DLZGC2050 — 1 unidade, 800-1500 TPH, 22×2 kW, calha para serviço pesado com revestimentos resistentes ao desgaste para alimentação estável e sem surtos
• Triturador de martelo para serviço pesado PCZ1820 - 1 unidade, 1000-1200 TPH, 450 × 2 kW, britagem de estágio único de blocos de bluestone de até 800 mm com bom formato de partícula
• Triturador de modelagem XPC1220 — 1 unidade, 500-600 TPH, 220×2 kW, britagem secundária dedicada e modelagem com martelos giratórios de 360 ​​graus para desgaste uniforme
• Máquina para fabricar areia com rotor duplo ZSJ-1215 - 1 unidade, 150-220 TPH, 110 × 4 kW, rotores duplos contra-rotativos com tela embutida; avanço limitado a ≤30 mm com módulo de finura ajustável
• Peneira vibratória circular 2YKZ3070 × 2 - cada 450-500 TPH, estágio de triagem principal com grande superfície de triagem
• Peneira vibratória circular 3YKZ2070 × 2 - cada 240-300 TPH, classificação auxiliar e triagem de tamanho grande
• Tela vibratória circular 3YKZ2060 × 1 — 180-280 TPH, triagem suplementar para classificação de materiais finos

Três opções práticas de design

1. Britagem em dois estágios com modelagem intermediária

O PCZ1820 serve como britador grosso primário, enquanto o XPC1220 lida com modelagem dedicada e britagem fina da produção primária. Separar a britagem grossa da moldagem evita a sobrecarga do britador principal e permite o controle preciso do formato das partículas. O design da câmara XPC1220 apresenta martelos giratórios de 360 ​​graus que giram para o lado oposto após a britagem, garantindo desgaste uniforme e vida útil prolongada. O agregado resultante contém menos partículas em forma de agulha e de flocos, tornando-o mais competitivo no mercado de construção.

2. Triagem bidirecional com configuração modular

Cinco peneiras são divididas em dois grupos: duas unidades 2YKZ3070 como peneiras principais com grandes superfícies de peneiramento e duas 3YKZ2070 mais uma 3YKZ2060 para classificação auxiliar e peneiramento de grandes dimensões. O volume de material de retorno é menor que o da alimentação principal, portanto os modelos 2070 e 2060, um pouco menores, são totalmente adequados, garantindo eficiência sem especificações excessivas. Os tamanhos das malhas das telas podem ser alterados livremente sem desligamento, permitindo que a planta produza quaisquer especificações que o mercado exigir.

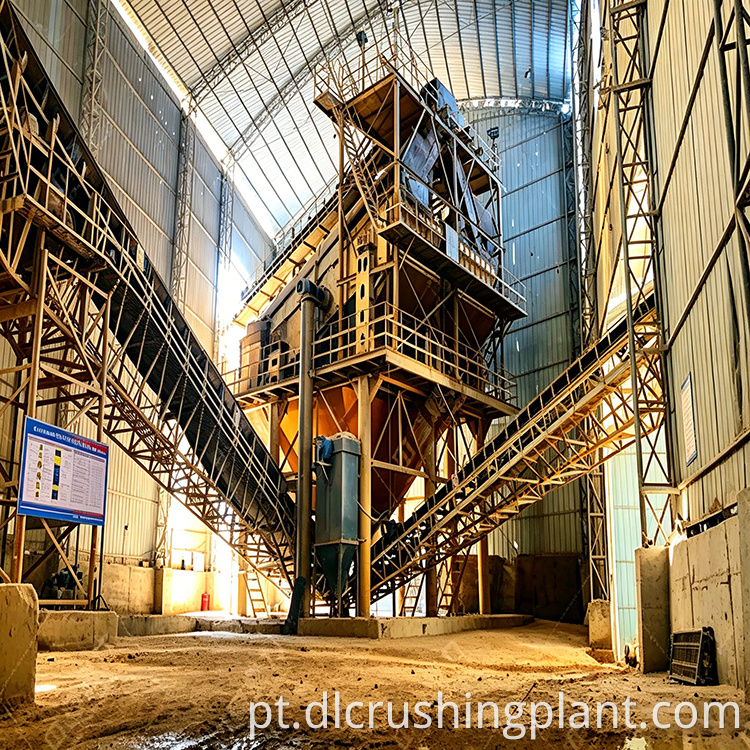

3. Sistema de circuito fechado com gerador de areia de rotor duplo

Toda a linha opera como um circuito fechado de britagem, produção de areia e peneiramento. O ZSJ-1215 possui uma tela integrada; o material superdimensionado retorna diretamente aos rotores para nova britagem, garantindo uma gradação de areia controlável. A alta fragilidade do Bluestone o torna particularmente adequado para processamento com rotor duplo. Durante as épocas de pico, quando a areia fina é escassa, o sistema muda para o modo de produção de areia; fora dos períodos de pico, ele muda para o modo agregado puro – não é necessário equipamento adicional, apenas uma mudança de modo.

Feedback e resultados do cliente

• Conformidade Ambiental: Planta totalmente fechada com sistemas de coleta de poeira torna a poeira praticamente invisível nas instalações. O piso do local permanece limpo e o maquinário permanece seco, atendendo facilmente aos padrões de inspeção ambiental.
• Excedendo a capacidade de produção: Projetado para 1.000 TPH, o pico de produção real atinge 1.200 TPH. Os equipamentos são dimensionados com ampla margem, garantindo que não haja escassez de oferta durante os períodos de pico.
• Gerenciamento inteligente: o sistema de monitoramento em nuvem e os módulos de gerenciamento de estoque permitem que os operadores identifiquem o fluxo de materiais e possíveis bloqueios na sala de controle. Os gerentes visualizam o status da produção e do estoque em tempo real em dispositivos móveis sem visitar o site.
• Localização privilegiada e envio rápido: a fábrica está localizada a menos de 20 km dos principais locais de construção de Gui'an. Os caminhões betoneiras chegam ao local em 30 minutos, reduzindo significativamente os custos de transporte. Os caminhões nunca ficam vazios, garantindo um rápido fluxo de caixa.

Perguntas frequentes

Q1: Por que a combinação de britador de martelo e britador de modelagem é preferida em vez de uma configuração de britador de mandíbula e britador de impacto para bluestone?

Bluestone é de dureza média e altamente quebradiço, tornando-o ideal para processamento de britadores de martelo. O PCZ1820 alcança britagem primária de estágio único, eliminando o britador de mandíbula. O XPC1220 então realiza modelagem dedicada com martelos giratórios de 360 ​​graus para desgaste uniforme. Essa combinação requer menos máquinas, percursos mais curtos do transportador, menor investimento e menos pontos de falha em comparação com as configurações tradicionais de mandíbula mais impacto.

Q2: Como a planta alterna entre os modos de produção de areia agregada e areia manufaturada?

O design de circuito fechado permite a troca de modo sem equipamento adicional. No modo de produção de areia, o fabricante de areia de rotor duplo ZSJ-1215 é ativado e o material superdimensionado recircula através de sua tela integrada. No modo agregado puro, o caminho da máquina de areia é desviado e todo o material flui através do circuito de britagem e peneiramento. Os tamanhos de malha em todas as cinco telas são ajustáveis ​​sem desligamento para alterações de especificações sob demanda.

Q3: Quais vantagens a abordagem EPC e a localização da fábrica oferecem ao cliente?

Como empreiteiro de EPC, Zhongyu Dingli forneceu engenharia civil, fornecimento de equipamentos e instalação em um único pacote, reduzindo a complexidade de coordenação. A localização da fábrica, adjacente à Nova Área de Gui'an – a menos de 20 km dos principais locais de construção – significa que os camiões betoneiras chegam ao local em 30 minutos. Os caminhões nunca ficam vazios nas viagens de volta, reduzindo drasticamente os custos de transporte e acelerando o fluxo de caixa para o cliente.
