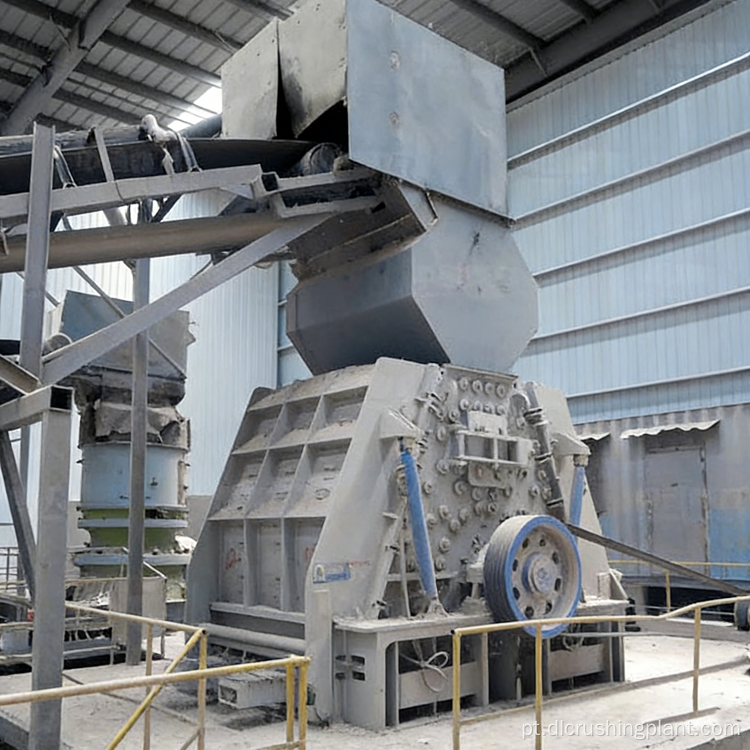

Sistema de britagem de granito 300 TPH com britador de rocha dura de cavidade dupla para formato de partícula superior e baixo custo de desgaste

Visão geral do projeto

Localizado em Qingdao, província de Shandong, este sistema de britagem de granito de 300 TPH foi projetado para uma empresa de materiais de construção especializada na produção de agregados de rocha dura. O granito, com sua dureza Mohs de 7 e alto teor de sílica, apresenta desafios significativos, incluindo desgaste extremo do equipamento, formato deficiente das partículas devido à britagem convencional e altos custos operacionais. Depois de visitar a fábrica de Zhongyu Dingli em 2021 e inspecionar as operações de equipamentos em áreas próximas, como Linyi e Weifang, a empresa selecionou o britador de rocha dura de cavidade dupla DLKPC, impressionada pelo excelente formato de partícula cúbica dos produtos acabados e pelo desgaste notavelmente baixo das peças de desgaste. O sistema produz agregados de areia e cascalho de diversas especificações, incluindo 0-5 mm, 5-10 mm, 10-20 mm e 16-31,5 mm, atendendo a diversas demandas de construção e infraestrutura.

Fluxo do Processo

O granito bruto é alimentado uniformemente da tremonha para o britador de rocha dura de cavidade dupla DLKPC através do alimentador vibratório. O design simétrico de cavidade dupla permite que cada cavidade retenha mais material simultaneamente, possibilitando britagem primária de alto rendimento com uma única máquina. Os agregados triturados são então transportados para a peneira vibratória de serviço pesado de 3 camadas para classificação precisa em vários estágios. Agregados qualificados de cada especificação alvo são direcionados para suas respectivas pilhas de produtos acabados através de transportadores de correia, enquanto materiais superdimensionados da camada superior de peneiramento são retornados ao britador DLKPC para nova britagem em circuito fechado. O rotor do britador DLKPC é capaz de rotação para frente e para trás, e as cabeças do martelo podem ser invertidas para reutilização, dobrando efetivamente sua vida útil antes da substituição. A folga entre as cabeças dos martelos e os revestimentos de impacto pode ser ajustada com precisão através do sistema de controle para controlar o tamanho da descarga, garantindo que o formato das partículas dos produtos acabados exceda consistentemente os padrões especificados para materiais de construção. Para projetos que exigem areia manufaturada, um gerador de areia de impacto de eixo vertical opcional pode ser integrado a jusante para processar agregados finos em areia de granito de alta qualidade.

Conteúdo do serviço EPC

Zhongyu Dingli oferece uma solução completa EPC pronta para uso para projetos de agregados de granito, abrangendo levantamento de local e análise geológica, projeto de processo otimizado especificamente para materiais de alta dureza, fabricação e fornecimento de equipamentos, engenharia civil e construção de oficinas, instalação e comissionamento, treinamento de operadores e suporte pós-venda de longo prazo. A empresa fornece soluções personalizadas de britagem e processamento para uma gama completa de materiais, incluindo pedra azul, calcário, basalto, granito, seixo, ganga de carvão, calcita, pedra de quartzo, dolomita, minério de ferro, barita, diabásio, tufo e calcário com alto teor de cálcio, bem como processamento direcionado para caulim, resíduos sólidos industriais, como escória e rejeitos, e resíduos de construção e demolição. Desde equipamentos individuais independentes até linhas de produção completas, e desde configurações de fábricas fixas até soluções flexíveis de unidades de esteiras móveis, todos os sistemas são integrados em um único contrato para garantir controle de cronograma, otimização de custos e qualidade consistente durante todo o ciclo de vida do projeto.

Casos e dados do projeto

• Localização: Qingdao, província de Shandong
• Material: Granito (dureza Mohs 7, alto teor de sílica)
• Capacidade: 300 TPH
• Equipamento principal: Triturador de rocha dura de cavidade dupla DLKPC
• Especificações do produto: agregados de areia e cascalho de 0-5 mm, 5-10 mm, 10-20 mm, 16-31,5 mm
• Resultado Principal: Forma de partícula de agregado acabado superior aos padrões de materiais de construção; vida útil das peças de desgaste estendida significativamente através do design de cabeça de martelo reversível
• Visita do cliente: inspeção de fábrica e visitas a locais próximos em Linyi e Weifang, 2021
• Materiais Aplicáveis: Paralelepípedos, basalto, granito e outras rochas de alta dureza

Perguntas frequentes

Q1: O que torna o britador de rocha dura de cavidade dupla DLKPC superior para processamento de granito?

O DLKPC apresenta um design simétrico de cavidade dupla que retém mais material por ciclo, permitindo alto rendimento a partir de um único britador. Seu rotor suporta rotação para frente e para trás, permitindo que as cabeças dos martelos sejam invertidas para reutilização, o que efetivamente duplica a vida útil das peças de desgaste e reduz os custos de substituição. A folga ajustável entre as cabeças dos martelos e os revestimentos de impacto garante um controle preciso do tamanho da descarga e um formato de partícula consistentemente superior para materiais rochosos duros como o granito.

Q2: Como este sistema resolve o problema de alto desgaste comum na britagem de granito?

A dureza Mohs do granito de 7 e o alto teor de sílica causam desgaste rápido em equipamentos de britagem convencionais. O DLKPC aborda isso através de seu design de martelo reversível, construção de rotor para serviço pesado e revestimentos resistentes ao desgaste. Combinado com o circuito de triagem de circuito fechado que evita a britagem excessiva e reduz a passagem desnecessária de material pelo britador, os custos gerais de desgaste são significativamente mais baixos em comparação com as configurações do britador de cavidade única ou não reversível.

Q3: Este sistema de britagem de granito de 300 TPH pode ser expandido ou modificado para diferentes requisitos do produto?

Sim. O design do sistema modular suporta expansão flexível, incluindo a adição de um gerador de areia de impacto de eixo vertical para produção de areia manufaturada ou um módulo de britagem móvel para operações flexíveis no local. A configuração da peneira vibratória pode ser ajustada para produzir diferentes especificações de agregados, e a folga de descarga do britador DLKPC é ajustável através do sistema de controle para acomodar diversos requisitos de classificação do produto.
