Linha de produção compacta de britagem de basalto com britador de martelo de uma etapa e galeria de transportador modular

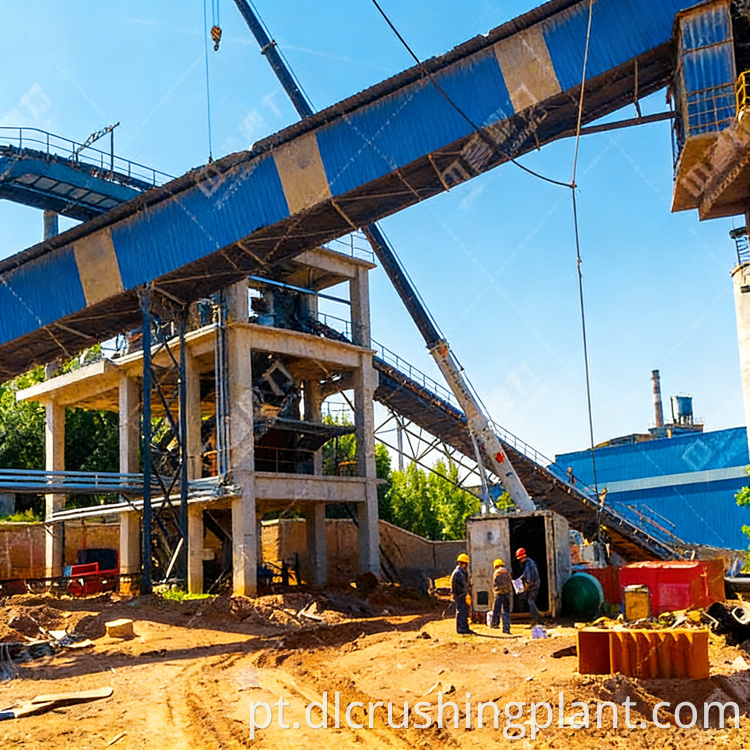

A linha de produção apresenta uma configuração simples e confiável construída em torno do britador de martelo para serviço pesado PCZ1615, que alcança a britagem de basalto em uma única etapa – combinando quebra primária e redução de tamanho em uma única máquina para minimizar a contagem de equipamentos e o custo de investimento. O alimentador vibratório Modelo 1538 fornece basalto bruto uniformemente na câmara de britagem, garantindo rendimento consistente e operação estável em toda a faixa de capacidade projetada. A peneira vibratória circular Modelo 2470 realiza a classificação de vários andares da produção britada, separando os produtos acabados em quatro tamanhos precisos. Um sistema modular de galeria transportadora lida com o transporte de materiais entre britagem, peneiramento e armazenamento de produtos, transportando materiais triturados para silos correspondentes por tamanho com um layout estruturado e com espaço eficiente. Toda a configuração é especificamente adequada para britagem de basalto e materiais duros similares, produzindo agregados acabados com excelente formato de grão que proporcionam melhores preços de mercado e maiores lucros. O design compacto da solução reduz o espaço ocupado e a complexidade estrutural, mantendo ao mesmo tempo uma operação confiável de alta capacidade.

Visão geral do projeto

Fluxo do Processo

O basalto bruto é alimentado uniformemente pelo alimentador vibratório Modelo 1538 no britador de martelo para serviço pesado PCZ1615 para britagem em uma etapa. Em uma única passagem, o britador quebra o basalto desde o tamanho bruto do bloco até a faixa intermediária desejada, eliminando a necessidade de um britador secundário separado e simplificando o fluxo geral do processo. O material triturado é transportado para a peneira vibratória circular Modelo 2470 para classificação de vários andares, onde a saída é separada em quatro tipos de produto acabado: areia manufaturada de 0–5 mm, pedra graduada de 5–10 mm, pedra graduada de 10–20 mm e pedra graduada de 16–31,5 mm. Cada fluxo de produto classificado é transportado através do sistema modular de galeria transportadora para silos de armazenamento correspondentes dedicados a tamanhos de partículas específicos, permitindo o gerenciamento organizado do produto e o envio eficiente. O design modular da galeria fornece uma rede de transporte de materiais estruturada e eficiente em termos de espaço, que coordena todos os equipamentos a montante e a jusante, ao mesmo tempo que minimiza o congestionamento no nível do solo. Qualquer material fora das especificações é retornado através do sistema de transporte para nova britagem, garantindo a máxima utilização do material. Toda a linha de produção opera com uma configuração simples e confiável que proporciona qualidade de saída consistente com baixo custo de investimento e excelente formato de grão acabado.

Serviço EPC

• Entrega completa de EPC pronta para uso por Zhongyu Dingli, abrangendo design de projeto, fabricação de equipamentos, construção civil, instalação, comissionamento e entrega de produção
• Design de solução compacta adaptada aos requisitos de capacidade, minimizando a área ocupada pela planta e a complexidade estrutural
• Configuração de britagem em uma etapa usando o britador de martelo para serviço pesado PCZ1615, substituindo a britagem em vários estágios para reduzir a contagem de equipamentos e diminuir o custo de investimento

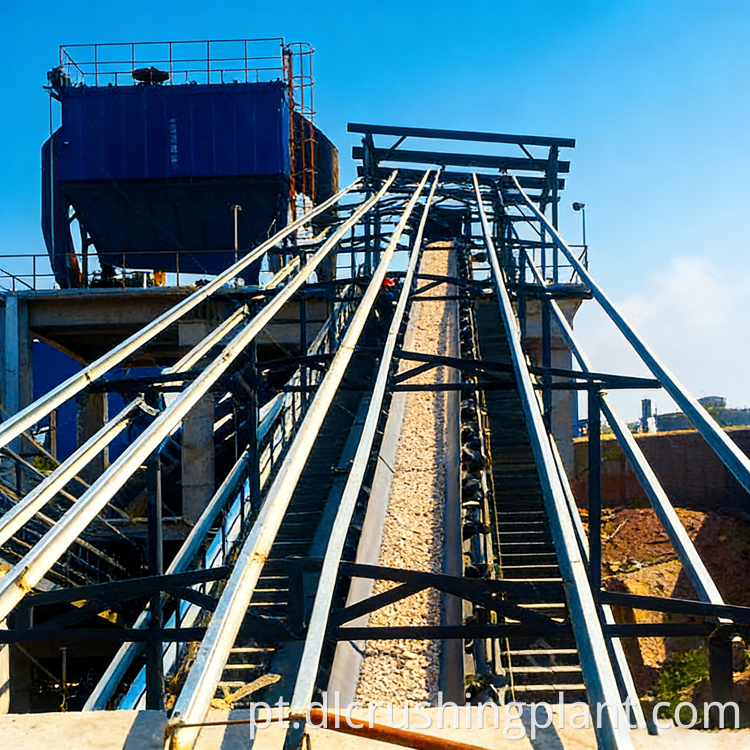

• Sistema modular de galeria transportadora que fornece transporte de material estruturado e com economia de espaço entre todas as etapas de produção e silos de armazenamento dedicados de tamanho específico
• Peneiramento de vários andares por meio da peneira vibratória circular modelo 2470, produzindo quatro tipos precisos de produtos acabados para diversas demandas do mercado
• Configuração otimizada especificamente para basalto e materiais duros similares, garantindo excelente formato de grão e maior valor de mercado do produto
• Soluções completas de linha de produção disponíveis, desde equipamentos independentes até configurações completas de fábrica, abrangendo alimentação, britagem, produção de areia, peneiramento, transporte e unidades móveis de esteiras

Dados do caso

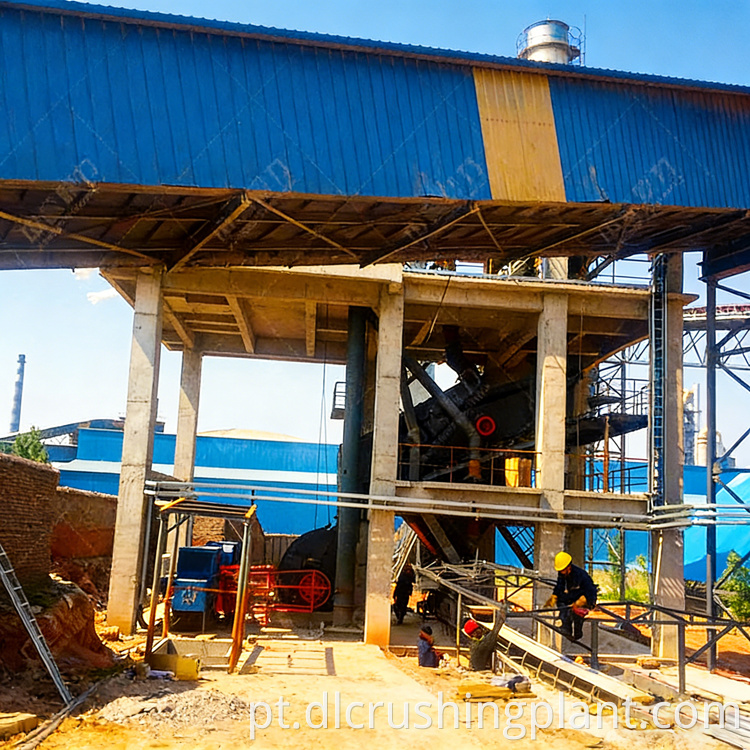

• O britador de martelo para serviço pesado PCZ1615 alcança a britagem de basalto em uma única etapa, combinando quebra primária e redução de tamanho em uma única máquina
• O alimentador vibratório modelo 1538 garante uma entrega constante e uniforme de matéria-prima para um rendimento consistente
• A peneira vibratória circular modelo 2470 classifica a produção em quatro graus de acabamento: 0–5 mm, 5–10 mm, 10–20 mm, 16–31,5 mm
• O sistema modular de galeria transportadora transporta materiais triturados para silos correspondentes por tamanho, proporcionando gerenciamento organizado do produto
• A configuração simples e confiável reduz a contagem de equipamentos, diminuindo o custo de investimento e os requisitos de manutenção
• Os agregados de basalto acabados apresentam excelente formato de grão, proporcionando melhores preços de mercado e maiores lucros
• O design compacto da solução minimiza a área ocupada pela planta e a complexidade estrutural
• Toda a linha projetada, construída e equipada por Zhongyu Dingli em regime turnkey

Perguntas frequentes

Q1: Como o britador de martelo para serviço pesado PCZ1615 consegue a britagem de basalto em uma etapa?

O britador de martelo para serviço pesado PCZ1615 apresenta um rotor grande com martelos de alta velocidade que fornecem energia de impacto poderosa suficiente para quebrar o basalto - um material duro e abrasivo - desde o tamanho do bloco bruto até a faixa intermediária alvo em uma única passagem. Isso elimina a necessidade tradicional de um britador de mandíbula seguido por um britador cônico ou britador de impacto, reduzindo o número de equipamentos, simplificando o fluxo do processo e diminuindo o investimento de capital e os custos de manutenção, ao mesmo tempo que mantém a capacidade de produção necessária para a produção contínua de agregados de basalto.

Q2: Que vantagem o sistema de galeria transportadora modular oferece nesta linha de britagem de basalto?

O sistema de galeria transportadora modular fornece uma rede de transporte de materiais estruturada e pré-projetada que conecta todas as etapas de produção – desde a britagem, passando pela triagem até o armazenamento do produto – em um layout organizado e com espaço eficiente. Ao contrário das configurações convencionais de transportadores abertos, o design da galeria modular minimiza o congestionamento no nível do solo, protege o material transportado da exposição às intempéries e permite que cada fluxo de produto seja encaminhado com precisão para seu silo de armazenamento dedicado e de tamanho específico. A abordagem modular também simplifica a instalação e a futura expansão da capacidade, uma vez que secções adicionais da galeria podem ser integradas sem grandes modificações estruturais.

Q3: Quais são os tipos de produtos acabados que esta linha de britagem de basalto produz e quais são suas aplicações?

A linha produz quatro tipos de produtos acabados: areia manufaturada de 0–5 mm usada para produção de concreto, argamassa e misturas asfálticas; Pedra graduada de 5–10 mm usada para base de estradas e agregado de concreto; Pedra graduada de 10–20 mm usada para concreto estrutural e lastro ferroviário; e pedra graduada de 16–31,5 mm usada para construção de estradas pesadas, construção de barragens e projetos de infraestrutura em grande escala. Esta diversificada gama de produtos permite ao cliente atender vários segmentos de mercado a partir de uma única linha de produção, maximizando o potencial de receita e garantindo que os agregados de basalto acabados atinjam os melhores preços de mercado possíveis em diferentes categorias de aplicação.
