Triturador de martelo duplo para uma linha de produção de britagem de calcário de calcita em grande escala

Esta linha de produção de britagem de calcita/calcário, com capacidade de 1.000 toneladas métricas por hora, emprega um britador duplo, configuração de três estágios, com um britador de martelo de serviço pesado PCZ1620 para britagem primária e um britador de martelo PC1220 para britagem secundária em um circuito de recirculação. É equipado com uma peneira vibratória circular YKZ de alta resistência para classificação, produzindo quatro tipos de agregado acabado: pó de pedra, 0,5–1 mm, 1–2 mm e 1–3 mm. A PCZ1620 é responsável pela britagem grosseira inicial e pela conformação de grandes pedaços de minério bruto, enquanto a PC1220, atuando como uma unidade de britagem de recirculação, processa apenas o material superdimensionado retornado da peneira para rebritagem. Isso evita efetivamente o esmagamento excessivo de todo o fluxo de material, garantindo alto rendimento e formato ideal das partículas. O sistema é adequado para bases de produção de agregados em larga escala, usinas de concreto pronto e projetos de infraestrutura rodoviária.

Principais desafios: Os britadores unitários que operam com capacidade de 1.000 toneladas métricas por hora muitas vezes sofrem com altas taxas de britagem excessiva, resultando em uma proporção excessivamente alta de pó fino que reduz o preço de venda do produto acabado; Soluções que envolvem múltiplas unidades da mesma especificação exigem alto investimento, ocupam amplo espaço e consomem energia significativa; o número de tamanhos de produtos acabados é limitado e a gradação é imprecisa.

Destaques da solução: Divisão de trabalho entre duas unidades principais – a PCZ1620 lida com a britagem primária para garantir a capacidade de produção, enquanto a PC1220 realiza a britagem fina no circuito de recirculação para controlar o tamanho das partículas, reduzindo a taxa de sobrebritagem para menos de 8%; a alta capacidade de produção da peneira para serviço pesado YKZ corresponde à capacidade de produção de 1.000 toneladas métricas, produzindo quatro especificações em um único processo de peneiramento de quatro estágios; A configuração compacta reduz o consumo específico de eletricidade em 15% em comparação com um processo de três etapas utilizando equipamentos com as mesmas especificações.

Minério de calcita / calcário bruto → Alimentação uniforme por meio de um alimentador vibratório para serviço pesado → Britagem primária em uma única passagem usando o britador de martelo para serviço pesado PCZ1620 → A mistura triturada entra na peneira vibratória circular para serviço pesado YKZ para classificação em vários estágios → Pó de pedra e agregados acabados de 0,5–1 mm, 1–2 mm, 1–3 mm agregados acabados são armazenados em silos separados → O material de tamanho grande da peneira entra no Triturador de martelo PC1220 para britagem fina recirculada antes de retornar ao YKZ para nova peneiração. O PC1220 processa apenas material de retorno e não participa da britagem total do processo principal; a taxa de esmagamento excessivo é controlável e a taxa de desperdício é inferior a 8%.

Projeto: Avaliação dos recursos da mina, testes de dureza e composição do minério, layout do local em escala de 1.000 toneladas métricas, seleção e correspondência de equipamentos e avaliação de impacto ambiental. Fabricação de equipamentos: Alimentadores para serviços pesados, britadores de martelo para serviços pesados ​​PCZ1620, britadores de martelo para serviços pesados ​​PC1220, peneiras vibratórias circulares para serviços pesados ​​YKZ, sistemas de transporte, coleta de pó, distribuição de energia e sistemas de controle centralizado – todos fabricados internamente e certificados de acordo com os padrões CE/ISO. Instalação e comissionamento: 20 a 30 dias para instalação completa da linha e testes integrados até que a capacidade total de produção e os padrões de desempenho sejam atendidos. Gerenciamento de operações e manutenção: treinamento de operadores, garantia de 1 ano para equipamentos principais, suporte de estoque de peças de reposição e diagnóstico remoto.

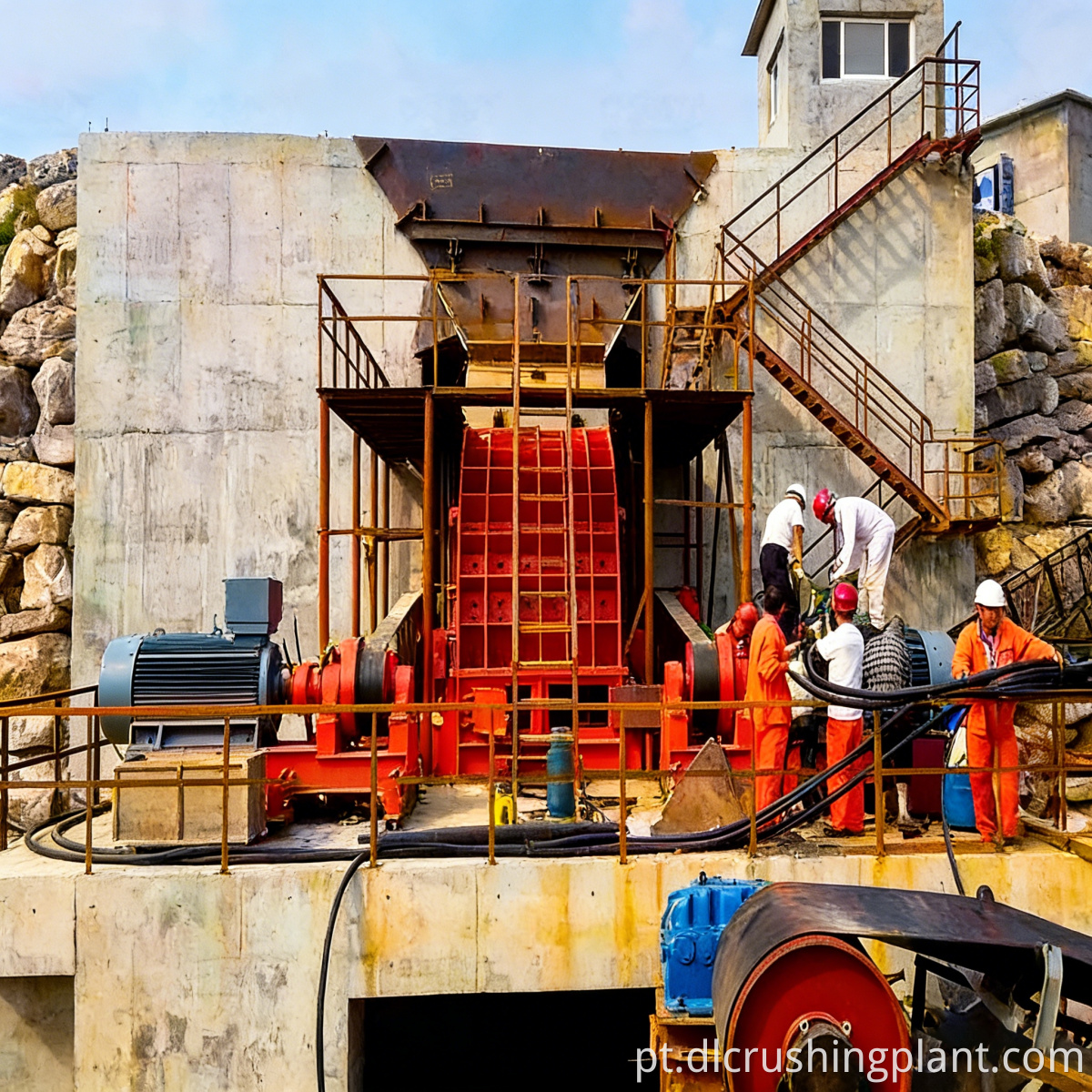

Kalimantan, Indonésia Projeto de Planta Agregada: 1.000 toneladas métricas por hora de processamento de calcário. O processo apresenta um britador de martelo PCZ1620 para britagem primária, um britador de martelo PC1220 para britagem secundária em um sistema de circuito fechado e uma peneira vibratória YKZ para classificação em quatro estágios, produzindo pó de calcário e agregado de três graus. A taxa de esmagamento excessivo é de 7,5% e a taxa de rendimento é de 93,5%. O PC1220 processa apenas cerca de 18% do material de retorno superdimensionado, reduzindo o consumo de energia em 14% em comparação com um processo de três estágios com as mesmas especificações. A planta está operando em plena capacidade continuamente há dois anos desde o comissionamento.

Feedback do cliente: "O design do britador duplo é inteligente – o PCZ1620 lida com a carga principal, enquanto o PC1220 processa apenas material de tamanho grande retornado. A britagem excessiva caiu para menos de 8% e o rendimento do nosso produto atingiu 93,5%. A peneira YKZ lida com 1.000 TPH sem gargalos. Excelente projeto e execução da planta.”

P: Qual é a diferença entre o britador de martelo recirculante PC1220 e o britador de martelo principal PCZ1620? Por que são unidades separadas?

R: O PCZ1620 é um britador de martelo para serviço pesado com grande abertura de alimentação e alta taxa de britagem, responsável pela britagem grosseira inicial de grandes pedaços de minério bruto em uma única passagem; o PC1220 é um britador de martelo padrão que produz um produto final mais fino e uniforme, manipulando apenas o material superdimensionado retornado da peneira para britagem fina. Projeto EPC para uma linha de produção de agregado britado de calcário calcita A razão para usar duas unidades separadas é evitar a britagem excessiva causada pelo processamento de todo o fluxo de material através de britagem fina; em vez disso, apenas o material não conforme passa por processamento fino, resultando em melhor rendimento do produto e menor consumo de energia. Fabricante de equipamentos de triagem e britagem de vários estágios para classificação de calcário.

P: Quanto espaço é necessário para uma linha de produção com capacidade de 1.000 toneladas métricas por hora?

R: A seção central do processo requer aproximadamente 200 × 120 metros, com uma área total de cerca de 24.000 metros quadrados. Exportação de equipamentos de mineração de calcário de alta capacidade para processamento de pedra O layout pode ser personalizado como configuração reta ou em forma de L com base na topografia do local da mina. O consumo total de energia de toda a linha é de aproximadamente 750–850 kW, com um consumo de energia de cerca de 1,2 kWh por tonelada métrica.
