Linha de produção de areia feita por máquina de granito Soluções de serviço completo para linhas de produção de areia feitas por máquina baseadas em minas

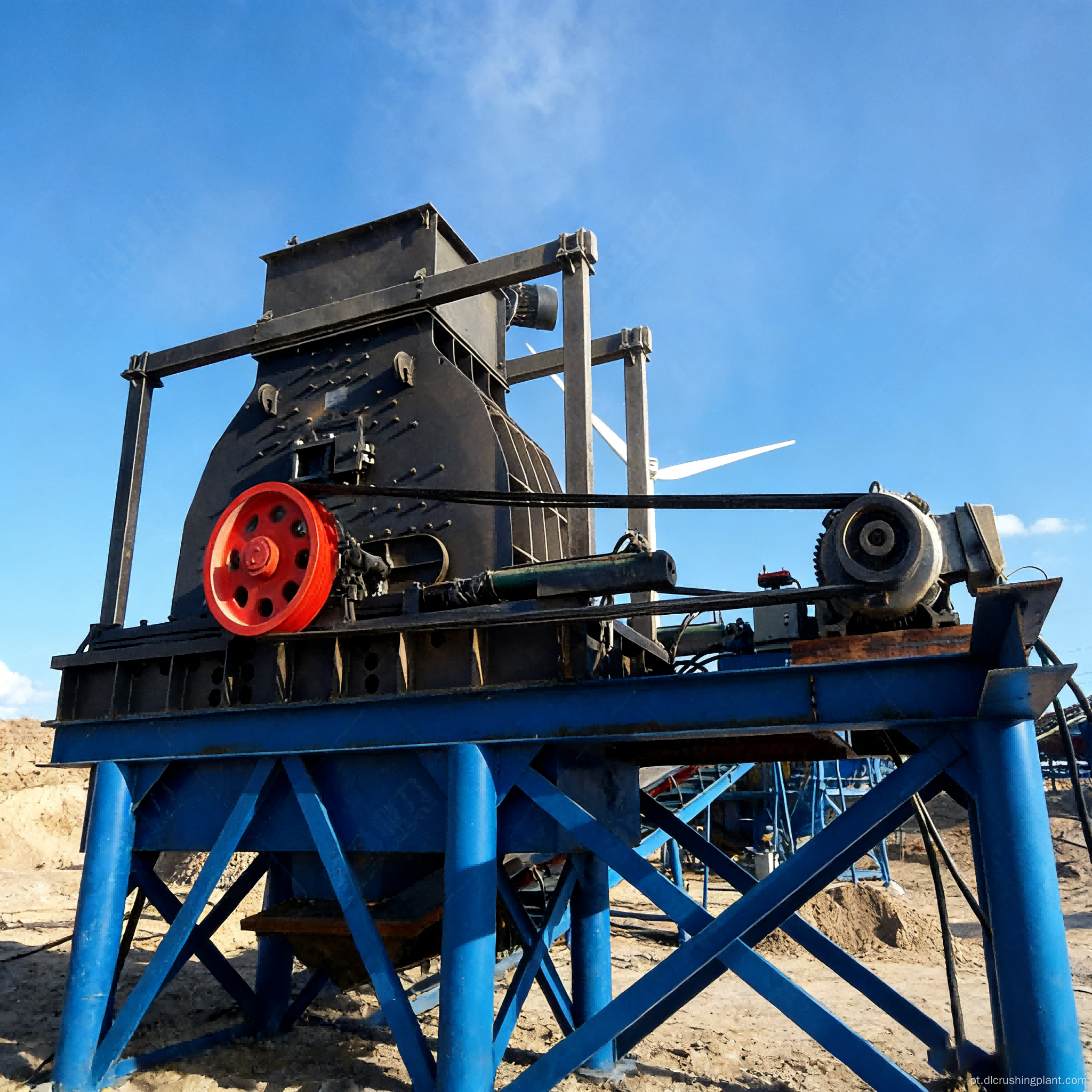

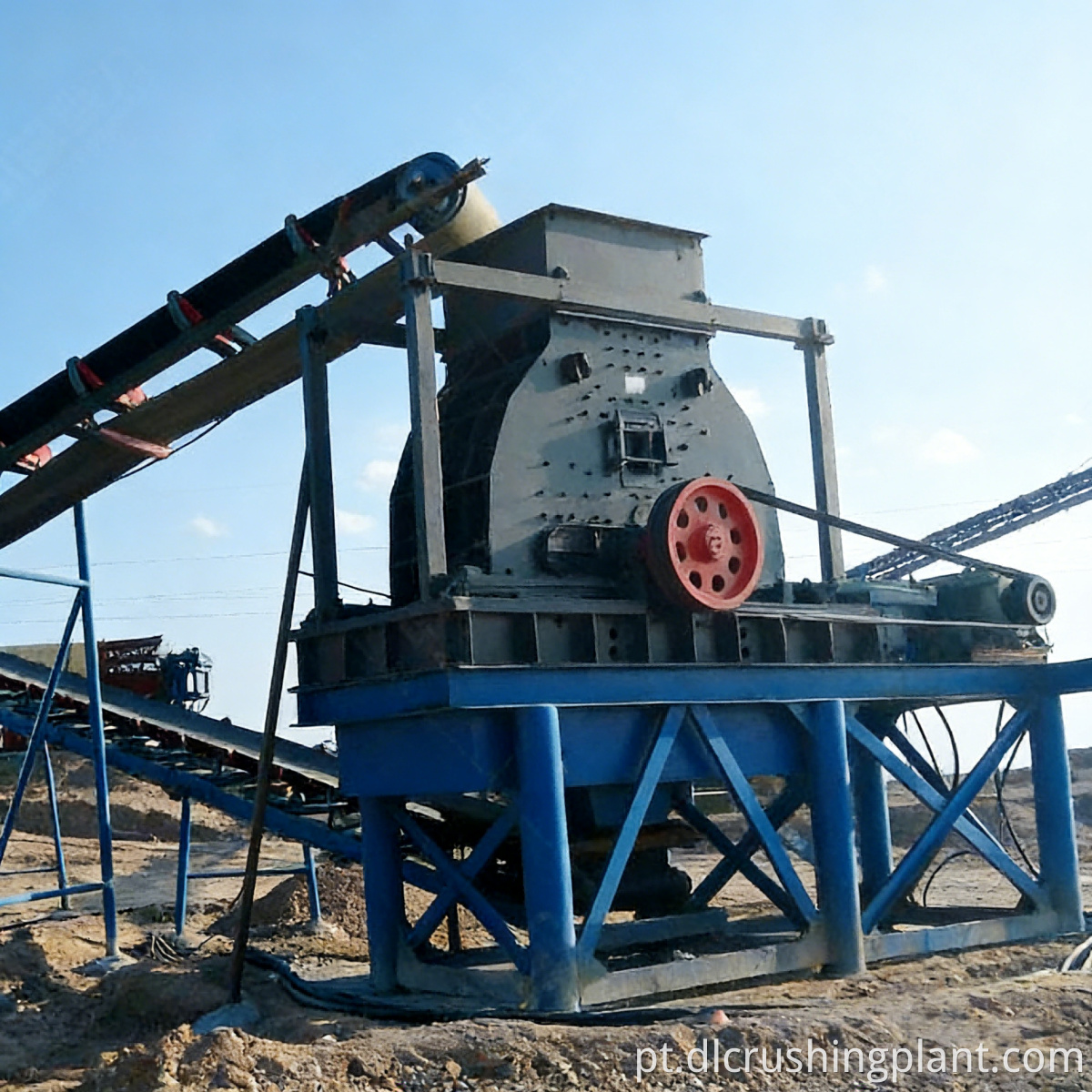

Linha de produção de areia feita à máquina de granito com britador de rocha dura de câmara dupla

Visão geral do projeto da linha de produção de granito

Este projeto é uma linha de produção mecanizada de areia de 200 toneladas métricas por hora para rocha dura de granito. Com o britador de rocha dura de câmara dupla DLKPC1210 como equipamento principal, ele tritura granito de alta dureza em uma única passagem em areia mecanizada acabada de alta qualidade, que substitui diretamente a areia natural do rio em concreto pronto, misturas asfálticas e vários projetos de construção.

Principais desafios: O granito é altamente duro e abrasivo. O processo tradicional de produção de areia em três estágios – usando um britador de mandíbula, um britador de cone e um britador de impacto de eixo vertical – envolve vários equipamentos, um processo demorado, uma grande área ocupada e manutenção complicada. Controlar o formato das partículas na britagem em vários estágios é difícil, e altos níveis de partículas em formato de agulha e flocos resultam em preços de mercado mais baixos para a areia acabada. As fábricas de agregados de pequena e média dimensão, limitadas pelo espaço local e pelo investimento, não podem arcar com os elevados custos associados a um processo de produção de areia em três fases.

Destaques da solução: O britador de rocha dura de câmara dupla DLKPC1210 emprega um princípio de britagem de contra-impacto de câmara dupla, capaz de processar granito bruto em areia manufaturada acabada em um único estágio, eliminando a necessidade de processamento de segundo e terceiro estágios e reduzindo o número de unidades necessárias em mais da metade. A areia acabada apresenta um teor significativamente reduzido de partículas em forma de agulha e de flocos, uma elevada proporção de partículas cúbicas e uma forma de partícula arredondada e encorpada, comandando um preço de mercado significativamente mais elevado do que a areia produzida por processos tradicionais. O design de layout compacto economiza substancialmente espaço e o equipamento é fácil de operar e requer manutenção mínima. A linha de produção pode ser equipada com equipamento auxiliar opcional de coleta de poeira para atender aos requisitos de proteção ambiental e é amplamente aplicável em áreas como areia para construção, construção de rodovias, conservação de água e energia hidrelétrica, além de mineração e metalurgia.

Fluxo de processo da linha de produção de granito

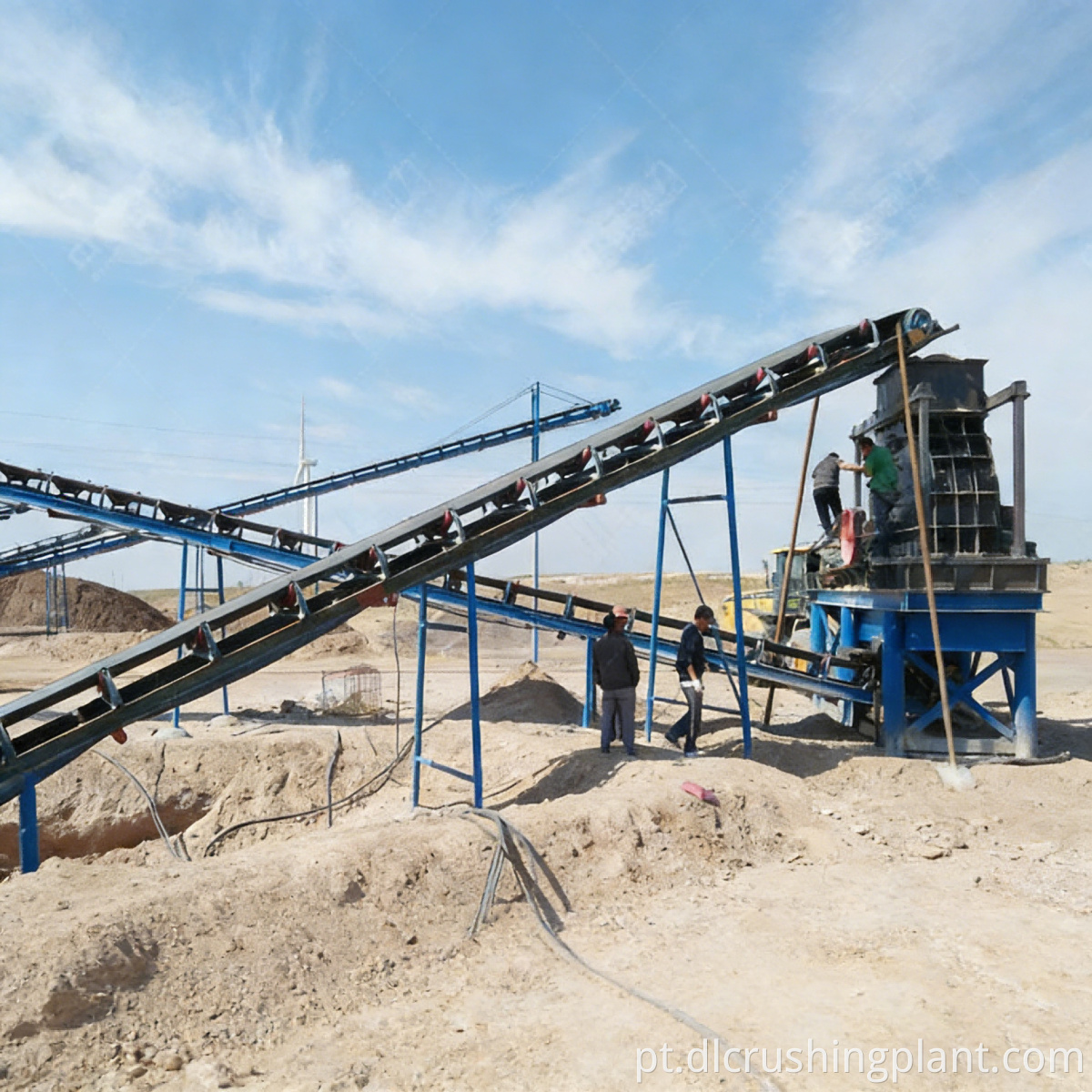

O minério de granito bruto é alimentado uniformemente no britador de rocha dura de câmara dupla DLKPC1210 por meio de um alimentador. Utilizando o princípio de cisalhamento contra-rotativo de alta velocidade e britagem por compressão dentro das câmaras duplas, o granito de alta dureza é processado em areia manufaturada acabada em um único estágio. A areia britada é transportada através de uma correia transportadora até uma peneira vibratória para classificação. Uma pequena porção de partículas superdimensionadas que não atendem às especificações é devolvida ao britador para reprocessamento, enquanto a areia qualificada é transportada por meio de uma correia transportadora até a pilha de areia acabada. Toda a linha pode ser equipada com um sistema de coleta de pó para realizar a coleta de pó sob pressão negativa nas seções de britagem e peneiramento, garantindo que as emissões atendam aos padrões regulatórios. Comparado ao processo tradicional de produção de areia em três estágios, usando britador de mandíbula, britador cônico e britador de impacto de eixo vertical, esse processo reduz o número de unidades de equipamentos em 60%, reduz a área ocupada em 40% e reduz os custos de engenharia civil em 50%.

Serviços EPC de linha de produção de granito

A solução de projeto abrange testes de litologia de matéria-prima e análise de índice de trabalho de britagem, seleção e correspondência de britadores DLKPC, projeto de layout compacto para toda a linha, configuração do sistema de coleta de pó e cálculos do período de retorno. A fabricação de equipamentos abrange pesquisa e desenvolvimento interno, produção e fornecimento integrado de equipamentos principais, incluindo britadores de rocha dura de câmara dupla DLKPC, peneiras vibratórias, transportadores de correia, sistemas de coleta de pó e sistemas de controle elétrico. A instalação e o comissionamento são realizados por uma equipe de engenheiros profissionais estacionados no local para orientar a instalação do equipamento, realizar testes sem carga de unidades individuais e comissionamento integrado com material de alimentação, até que a produção e a qualidade da areia acabada atendam aos padrões. O gerenciamento de operações e manutenção inclui fornecimento de peças de reposição, treinamento de operadores, inspeções regulares e otimização de parâmetros de processo.

Estudo de caso do projeto de linha de produção de granito

Projeto de areia fabricada em granito em Pahang, Malásia

Uma empresa de materiais de construção de médio porte em Pahang, na Malásia, implantou esta linha de produção de areia manufaturada de 200 toneladas métricas por hora em uma pedreira de granito local para fornecer areia manufaturada de alta qualidade para fábricas de concreto pronto em Kuala Lumpur e na região da Costa Leste. O granito nesta área tem uma resistência à compressão superior a 180 MPa, e as soluções tradicionais de produção de areia em três fases foram descartadas devido aos custos excessivos de investimento. Depois de adotar a solução de produção de areia de estágio único DLKPC1210, o investimento total em equipamentos para toda a linha foi de apenas cerca de 60% do exigido pela solução tradicional. Desde o início da produção, a linha tem funcionado de forma estável, com o conteúdo de partículas em forma de agulhas e flocos na areia acabada abaixo de 8%, e o preço de venda excedendo o da areia fabricada localmente disponível em mais de 10%.

Feedback do cliente: “Estávamos céticos de que um único britador pudesse lidar com granito com tanta dureza, mas o DLKPC1210 provou que estávamos errados. A qualidade da areia é excelente – formato cúbico, baixa escamação – e nossos clientes de concreto adoram. Menor investimento, menor área ocupada, melhor areia. Foi a escolha certa.”

Perguntas frequentes sobre linha de produção de granito

O granito é tão duro – um processo de britagem de estágio único pode produzir areia diretamente?

O britador de rocha dura de câmara dupla DLKPC foi projetado especificamente para a produção de areia a partir de rocha dura. Ele emprega um princípio de britagem por cisalhamento contra-rotativo de alta velocidade e câmara dupla, com velocidade linear do rotor e geometria da câmara otimizada para rochas de alta dureza, como granito. Ele pode triturar rocha dura com uma resistência à compressão de até 200 MPa em areia acabada em um único estágio, uma capacidade que foi verificada de forma confiável em vários projetos de granito. Fornecimento de linhas de produção de areia fabricada de alta qualidade para granito com formato de grão cúbico.

Qual é o nível de partículas em forma de agulhas e flocos na areia acabada?

O conteúdo de partículas em forma de agulha e flocos na areia fabricada produzida pelo britador DLKPC é normalmente controlado em 8%. Apresenta alta proporção de partículas cúbicas e formato de grão arredondado. Triturador de rocha dura de câmara dupla, fabricação de areia, entrega de projeto chave na mão Em comparação com o processo tradicional de três estágios (britador de mandíbula + britador de cone + fabricante de areia), a qualidade da forma do grão não apenas permanece inalterada, mas na verdade melhora, e a gradação é contínua e controlável.

Quais são os custos de desgaste e manutenção do equipamento para um processo de estágio único?

A estrutura de câmara dupla distribui a força de britagem uniformemente entre dois conjuntos de cabeças de martelo, resultando em menor desgaste por unidade de produção em comparação com os britadores de impacto tradicionais. As cabeças dos martelos são feitas de material compósito de liga de alto cromo, otimizado para processamento de granito, com um ciclo de substituição razoável. O equipamento apresenta design compacto; a substituição de peças de desgaste não requer grandes equipamentos de elevação e a manutenção diária é simples. Soluções personalizadas de seleção de equipamentos para sistemas de produção de areia de rocha dura de estágio único e uma passagem.

A capacidade de 200 toneladas métricas poderá ser expandida no futuro?

Toda a linha apresenta um design modular e expansível. No futuro, a capacidade poderá ser duplicada para 400 toneladas métricas por hora adicionando outro britador DLKPC do mesmo modelo em paralelo. Os sistemas de triagem e transporte existentes podem ser adaptados com atualizações de capacidade adequadas, eliminando a necessidade de reconstruir a fábrica ou a infraestrutura.
