Controle em cascata de estágio duplo para triturador de martelo pesado agregado de calcário e máquina de modelagem

Esta recém-construída planta de agregados de calcário, com capacidade de produção diária de 10.000 toneladas métricas, emprega um processo de dois estágios que consiste em um britador de martelo PCZ1620 para britagem primária e modelagem, combinado com uma máquina de modelagem PC1216 com controle preciso do material recirculado. O sistema é equipado com um alimentador resistente ZGC2050 e duas grandes peneiras vibratórias circulares (3YKZ3070 e 2YKZ3070), produzindo agregados classificados de alta qualidade em diversos tamanhos. O calcário possui dureza moderada e boa friabilidade. O britador de martelo para serviço pesado com sua grande abertura de alimentação atinge uma alta taxa de formação em uma única passagem, enquanto a máquina modeladora processa apenas uma parte do material recirculado para evitar britagem excessiva, garantindo alto rendimento e formato ideal das partículas. Este sistema é adequado para fornecer agregados para projetos de infraestrutura de grande escala, usinas de concreto pronto e bases de fornecimento de materiais rodoviários.

Principais Desafios: A seleção inadequada de equipamentos para novas pedreiras com escala de 10.000 toneladas métricas leva a altas taxas de britagem excessiva e desperdício excessivo; capacidade insuficiente de uma única unidade, exigindo que múltiplas unidades operem em paralelo, resultando em operação e manutenção complexas; especificações limitadas do produto acabado e formato de partícula abaixo do padrão impactando negativamente os preços de venda.

Destaques da solução: O britador de martelo para serviço pesado PCZ1620 integra funções de britagem e modelagem, processando calcário com eficiência por meio de sua grande abertura de alimentação para produzir formatos de partículas uniformes; a máquina modeladora PC1216 reprocessa apenas o material de retorno superdimensionado, resultando em uma taxa de britagem excessiva extremamente baixa e uma taxa de rendimento superior a 93%; O sistema de controle integrado de tela dupla 3YKZ3070 + 2YKZ3070 produz vários graus de agregado classificado em uma única passagem, garantindo qualidade consistente.

Calcário bruto → Alimentador de serviço pesado ZGC2050 para alimentação uniforme → Triturador de martelo de serviço pesado PCZ1620 (britagem e modelagem primária combinada) Modelagem de passagem única → Peneira vibratória circular de três camadas 3YKZ3070 para classificação primária → O material de tamanho grande do topo da tela entra na máquina de modelagem PC1216 para refinamento secundário antes de ser devolvido para nova peneiração → Peneira vibratória circular de camada dupla 2YKZ3070 para fino secundário classificação → Agregados acabados de diversas especificações são armazenados em silos separados. O sistema de controle de intertravamento de tela dupla combinado com a máquina de moldagem processa apenas material de retorno; a taxa de moagem excessiva para todo o processo é inferior a 8%, resultando em desperdício mínimo.

Design da solução: avaliação de recursos de mina, análise abrangente de minério, layout de plano diretor em escala de 10.000 toneladas métricas, seleção e correspondência de equipamentos e plano de avaliação de impacto ambiental de mina verde. Fabricação de equipamentos: Alimentador ZGC2050, britador de martelo para serviço pesado PCZ1620, máquina modeladora PC1216, grandes peneiras vibratórias circulares 3YKZ3070 e 2YKZ3070, sistema de transporte, sistemas de coleta de pó e distribuição de energia, sistemas de controle centralizado e outros componentes - todos fabricados internamente e certificados de acordo com os padrões CE/ISO. Instalação e comissionamento: 25 a 35 dias para a instalação de linhas de produção completas em minas de grande escala, incluindo comissionamento integrado até produção em capacidade total e conformidade com os padrões. Gerenciamento de operações e manutenção: treinamento de operadores, garantia de 1 ano para equipamentos principais, suporte de estoque de peças de reposição e diagnóstico remoto.

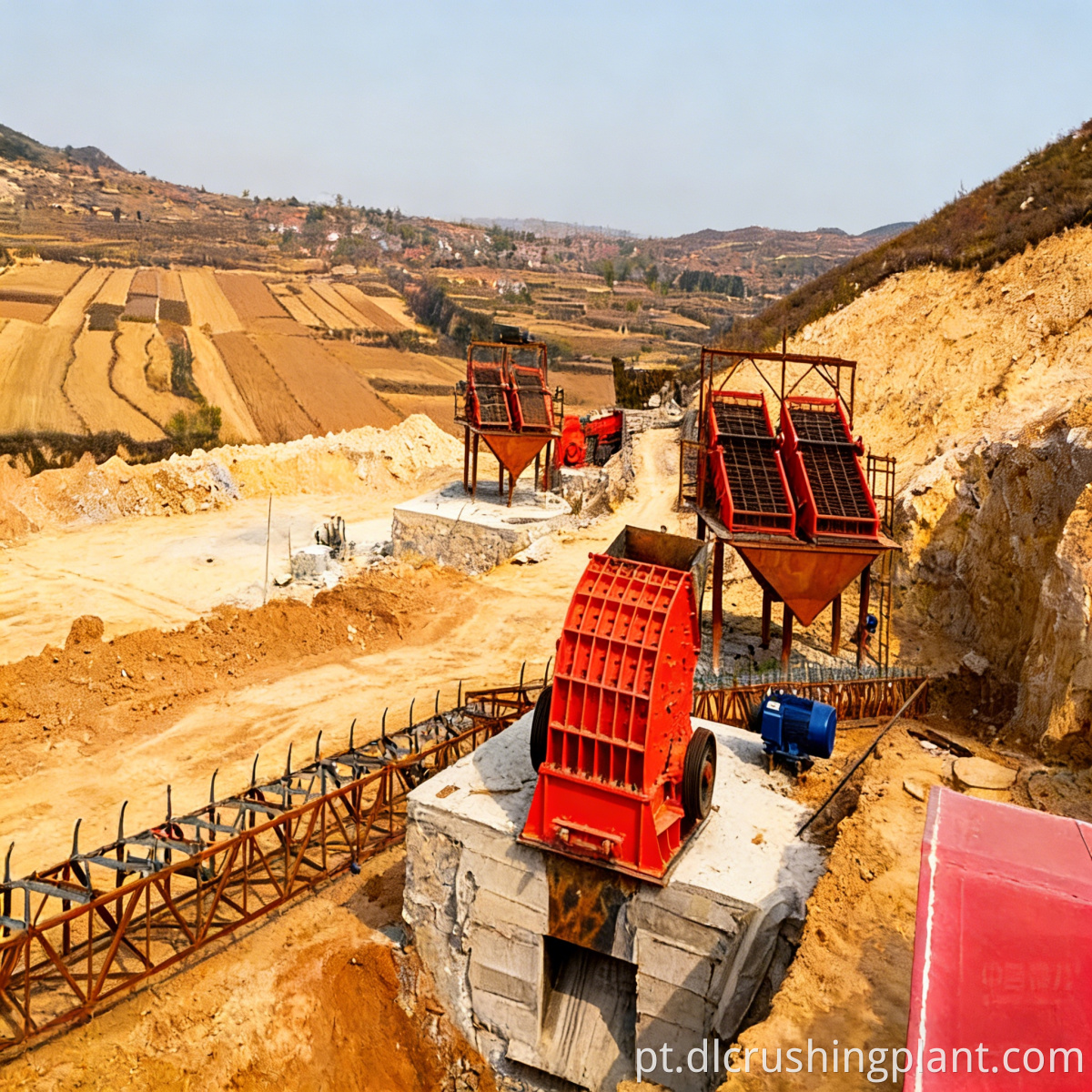

Projeto de planta de agregados em Sumatera, Indonésia: Uma mina de calcário recém-construída com capacidade diária de 10.000 toneladas métricas, apresentando um britador de martelo pesado PCZ1620 + máquina modeladora PC1216 + sistema de controle integrado de tela dupla 3YKZ/2YKZ3070, produzindo “mi shi” de alta qualidade e agregado de três graus. O modelador processa apenas 15% do material de retorno superdimensionado; a taxa de esmagamento excessivo está abaixo de 8% e a taxa de rendimento é de 93%. A planta está operando em plena capacidade continuamente há dois anos desde o comissionamento.

Feedback do cliente: "A PCZ1620 processa 10.000 toneladas métricas diariamente com excelente formato de grão. O modelador PC1216 apenas processa retorno de tamanho excessivo sobre britagem é mínimo e o rendimento permanece acima de 93%. O sistema de tela dupla nos permite produzir múltiplas especificações em uma única passagem. Uma planta verdadeiramente de classe mundial."

P: O britador de martelo para serviço pesado PCZ1620 já possui uma função de modelagem. Por que o modelador PC1216 ainda é necessário?

R: Após uma única passagem pela PCZ1620, aproximadamente 85% do material atende às especificações de formato de grão, mas os 15% restantes do material superdimensionado que passa pela peneira ainda apresentam formato de grão abaixo do ideal. Contrato EPC Turnkey para uma nova mina de agregados de calcário A PC1216 refina apenas esta parte do material devolvido, evitando a britagem excessiva e o desperdício de consumo de energia que resultaria do refino de todo o lote. Isso aumenta o rendimento para 93% e reduz o consumo de energia em aproximadamente 20% em comparação com uma solução de refino de lote completo.Linhas de produção de agregados classificados personalizados.

P: Qual é a potência total instalada necessária para uma linha de produção com capacidade diária de 10.000 toneladas?

R: O britador de martelo para serviço pesado PCZ1620 requer aproximadamente 500 kW, a máquina modeladora PC1216 aproximadamente 200 kW e duas peneiras vibratórias 3070, um total combinado de aproximadamente 160 kW, além do sistema de alimentação e transporte. Conjunto completo de equipamentos de mineração para um novo projeto agregado O consumo total de energia para toda a linha é de aproximadamente 900-1.000 kW, com consumo específico de energia de aproximadamente 1,2-1,4 kWh/tonelada métrica.
