Linha de processamento de minério de ferro de 3000 TPH, britador giratório horizontal, esmagamento primário subterrâneo, baixo investimento, alto rendimento

Esta linha de produção é construída em torno do britador giratório horizontal instalado diretamente dentro do túnel de mineração para britagem primária, emparelhado com britadores de mandíbula, peneiras vibratórias circulares e transportadores de correia para processamento secundário e terciário. O britador giratório horizontal é especificamente adequado para condições de mineração subterrânea — sua baixa altura de instalação elimina a necessidade de trabalhos profundos de fundações civis, enquanto sua forte capacidade de britagem processa minério de ferro de alta dureza em grandes volumes de produção. O baixo desgaste do equipamento e um fluxo de processamento simples resultam em custos operacionais reduzidos e um rápido retorno do investimento.

Visão geral do projeto

Fluxo do Processo

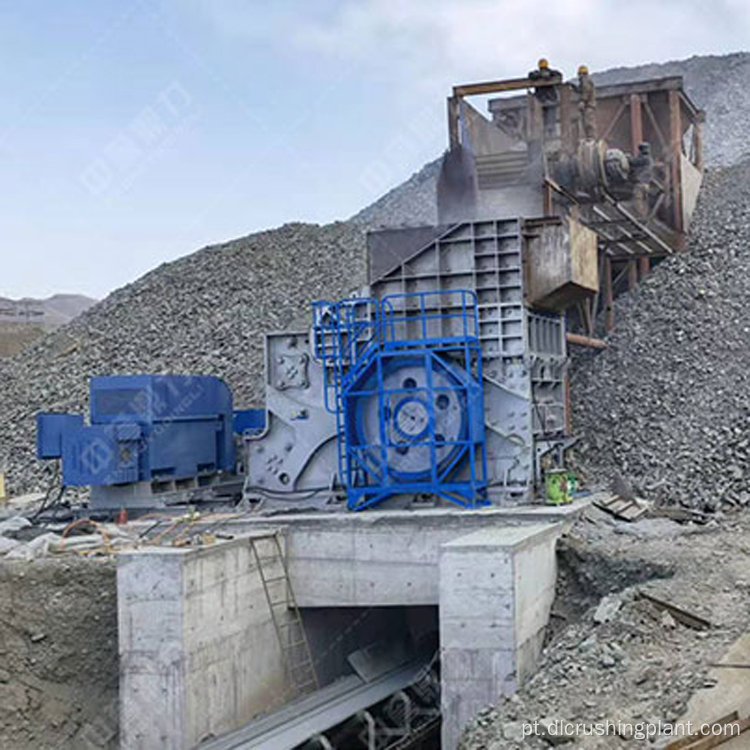

O minério de ferro bruto extraído pela mineração subterrânea é alimentado diretamente no britador giratório horizontal instalado dentro do túnel de mineração. O britador reduz grandes blocos de minério em tamanhos adequados para transporte por correia transportadora, eliminando a necessidade de infraestrutura de britagem primária em nível de superfície e reduzindo significativamente o investimento em construção civil. Sua baixa altura de instalação se adapta naturalmente às restrições espaciais dos túneis subterrâneos, e seu robusto mecanismo de britagem lida com a alta dureza e abrasividade do minério de ferro com perda mínima de desgaste.

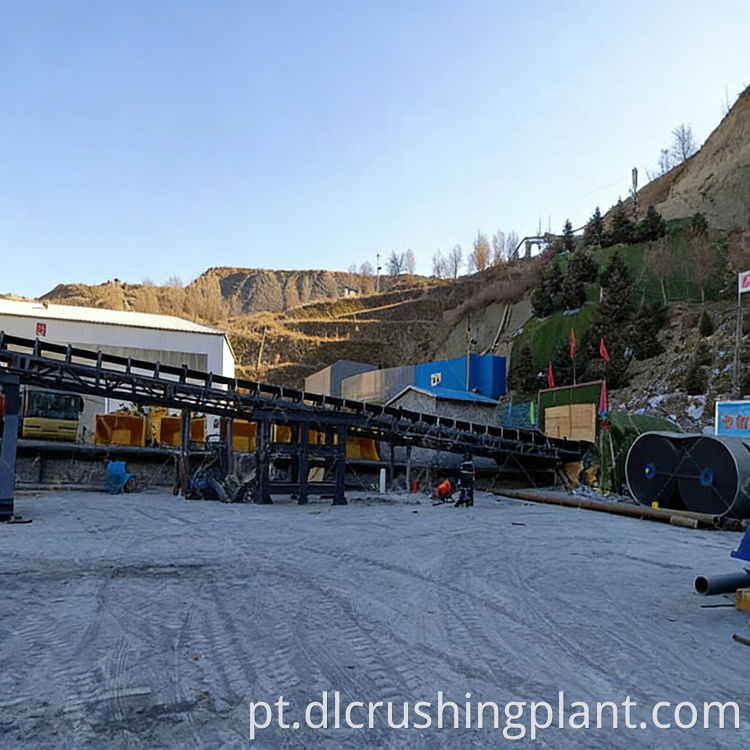

O material primário triturado é transportado por correias transportadoras para fora do túnel e transferido para equipamentos de britagem secundários – britadores de mandíbulas – para maior redução de tamanho. A linha de produção é disposta ao longo do terreno montanhoso natural, minimizando trabalhos de terraplenagem e permitindo que o sistema de transporte siga a inclinação do declive de forma eficiente. Após a britagem secundária, o material entra na britagem terciária e em peneiras vibratórias circulares para classificação final do tamanho, produzindo um produto acabado com excelente formato de partícula que atende aos requisitos de beneficiamento downstream ou uso direto.

Serviço EPC

Zhongyu Dingli projetou e instalou esta linha de produção de minério de ferro de 3.000 TPH como uma solução completa adaptada às condições de mineração subterrânea e ao terreno montanhoso do local. Nosso escopo EPC abrange:

• Avaliação do local e projeto de instalação subterrânea
• Seleção de equipamentos otimizada para aplicações subterrâneas e de alta dureza
• Engenharia civil e estrutural em terreno montanhoso
• Fornecimento completo de equipamentos, instalação e alinhamento de túneis
• Layout e instalação do sistema transportador de correia
• Comissionamento, treinamento de operadores e suporte pós-venda

Dados do caso

• Produção: 3.000 TPH
• Material: Minério de ferro (alta dureza)
• Triturador primário: Triturador giratório horizontal — instalado em túnel de mineração subterrânea
• Equipamento Secundário: Britador de Mandíbulas + Peneira Vibratória Circular
• Layout do local: Ao longo de terreno montanhoso – terraplenagem mínima, baixo investimento civil
• Principais vantagens: Baixa altura de instalação, baixa perda por desgaste, fluxo de processo simples, ROI rápido

Perguntas frequentes

Q1: Por que o britador giratório horizontal é preferido para britagem primária subterrânea de minério de ferro?

Os ambientes de mineração subterrânea impõem restrições rigorosas de altura que os britadores giratórios e de mandíbulas convencionais não conseguem atender sem escavações civis extensas. O design discreto do britador giratório horizontal cabe diretamente dentro de túneis de mineração padrão, eliminando a dispendiosa construção de fundações profundas. Ao mesmo tempo, oferece a alta força de britagem e a grande abertura de alimentação necessárias para manusear minério de ferro bruto, combinando eficiência espacial com a capacidade de produção necessária para uma linha de produção de 3.000 TPH.

Q2: Quais são as vantagens de construir a linha de produção ao longo do terreno montanhoso?

Seguir o contorno natural da montanha permite que a rede de transportadores de correia utilize transporte assistido por gravidade sempre que possível, reduzindo os requisitos de potência do motor do transportador e o consumo de energia. Também elimina a necessidade de nivelar grandes áreas de encostas, reduzindo drasticamente o volume de terraplenagem e o custo da construção civil. O resultado é um menor investimento geral no projeto e um cronograma de construção mais rápido em comparação com layouts de plantas planas que exigem extensa preparação do local.

Q3: Como esse processo de britagem em três estágios garante que o produto final atenda aos requisitos de beneficiamento?

A britagem primária no túnel reduz o minério a tamanhos transportáveis ​​por transportadores. A britagem secundária de mandíbula reduz o material para a faixa de tamanho intermediário, e a britagem terciária combinada com a classificação da peneira vibratória circular produz a gradação do produto final com formato de partícula consistente. Cada estágio é dimensionado para manter um rendimento de 3.000 TPH sem gargalos, e a peneira vibratória circular garante que as partículas superdimensionadas sejam devolvidas para nova britagem em vez de passarem - garantindo que 100% do produto acabado atenda aos requisitos de tamanho e formato especificados para o beneficiamento de minério de ferro a jusante.
