Solução completa de linha de produção para coprodução de agregados ultrafinos e areia manufaturada

Tela de classificação multicamadas para linha de produção de areia de agregado fino

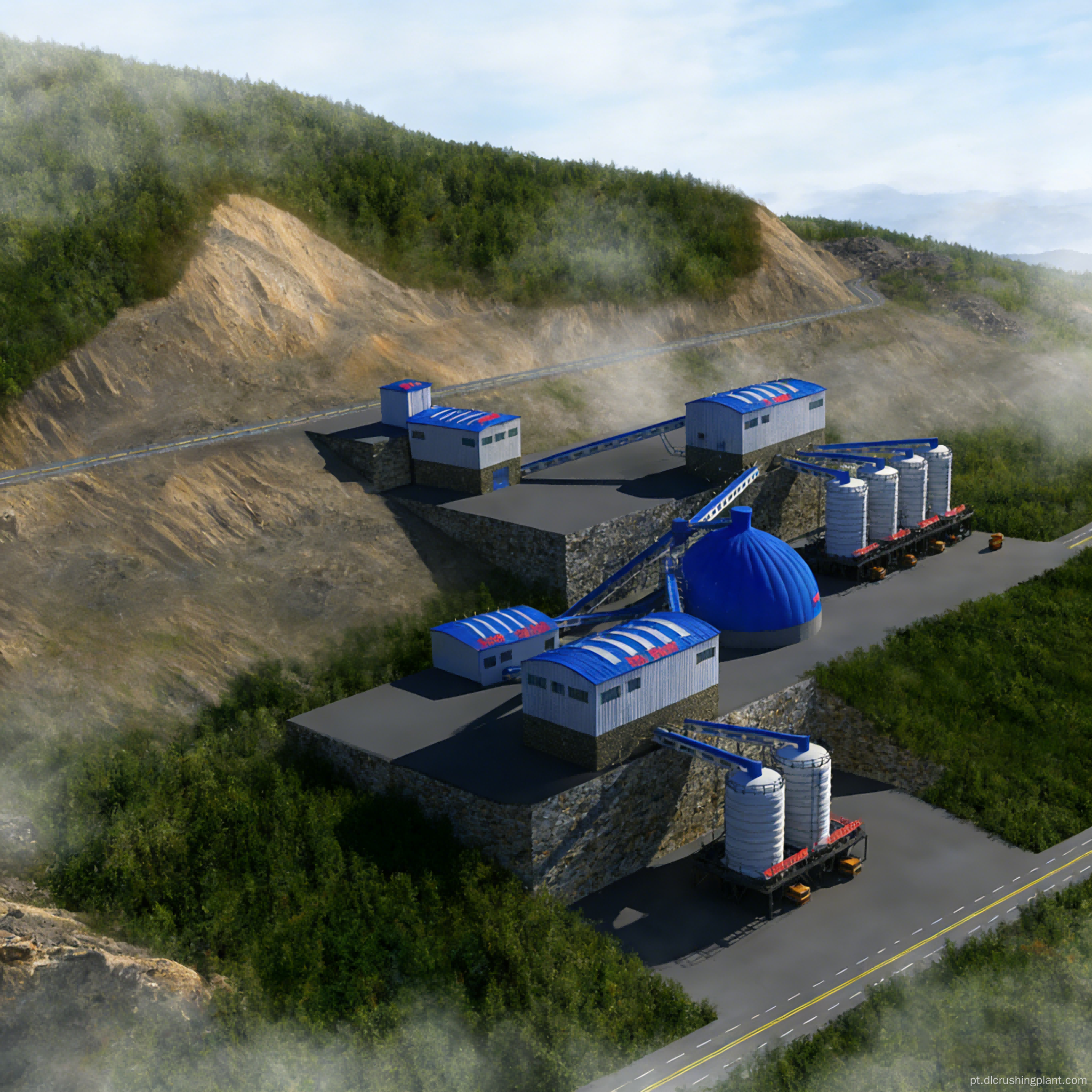

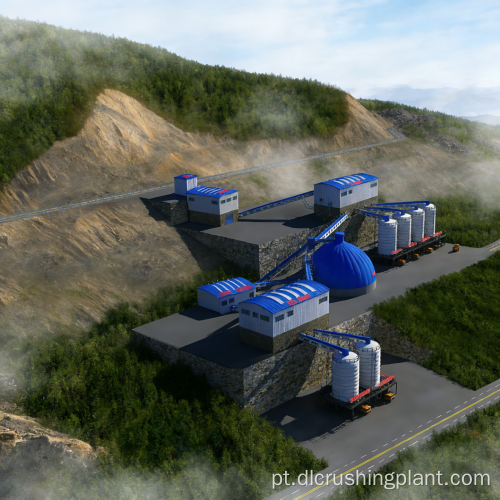

Visão geral do projeto da linha de produção de areia calcária e agregados

Os requisitos de tamanho agregado em áreas como concreto de alto desempenho, argamassa misturada a seco e materiais de construção especiais excedem em muito os do concreto pronto comum – exigindo gradações de agregados ultrafinos, como 0,4–1 mm e 0–0,4 mm, que não podem ser atendidas pelos métodos de peneiramento grosso das linhas tradicionais de produção de areia e cascalho. Esta solução é especializada na produção de agregados calcários ultrafinos e areia fina manufaturada, com capacidade projetada de 300 toneladas por hora. Ele emprega um britador de martelo pesado PCZ1512 para britagem primária, seguido por uma máquina de fabricação de areia de rotor duplo ZSJ1213 para produção de areia em circuito fechado, emparelhada com quatro peneiras vibratórias finas leves da série YKQ (2 × 2YKQ2460 + 2 × 3YKQ2460), capaz de produzir simultaneamente quatro graus de agregado ultrafino - 2–3 mm, 1–2 mm, 0,4–1 mm, e 0–0,4 mm – bem como areia fina de 0,5 mm especificamente para concreto de alto desempenho. As telas leves YKQ utilizam tecnologias de peneiramento fino, como malha de corda de piano, resolvendo efetivamente o problema de bloqueio de poros causado por materiais ultrafinos, com uma eficiência de peneiramento 20% maior que a das telas YKZ convencionais.

Linha de produção de agregados e areia calcária fluxo de processo personalizado

Matérias-primas (calcário, pedaços grandes) → Alimentador vibratório ZGC1238 (alimentação uniforme + pré-peneiramento para remoção de solo) → Triturador de martelo pesado PCZ1512 (britagem de estágio único com processamento em uma passagem) → Transportador de correia principal → 2 unidades de peneiras vibratórias 2YKQ2460 (classificação fina, produzindo quatro graus de agregado acabado: 2–3 mm, 1–2 mm, 0,4–1 mm e 0–0,4 mm) → Material maior que 3 mm e pó fino menor que 0,5 mm entram no silo tampão → Máquina de fabricação de areia de rotor duplo ZSJ1213 (fabricação e modelagem de areia em circuito fechado) → 2 × 3YKQ2460 peneiras vibratórias (produzindo agregado de 2–3 mm + areia fina de 0–0,5 mm especificamente para concreto de alto desempenho) → Material não conforme (>3 mm ou <0,5 mm) é retornado via transportador ao silo tampão e realimentado na máquina de fazer areia, formando um ciclo de circuito totalmente fechado.

Serviços EPC de linha de produção de agregados e areia calcária

Projeto personalizado de testes de matérias-primas e processos de triagem de tamanho de partículas ultrafinas; fabricação completa de equipamentos (ZGC1238 + PCZ1512 + ZSJ1213 + 4 peneiras vibratórias YKQ + correias transportadoras + sistema de controle elétrico); seleção de telas finas para telas leves YKQ e soluções anti-entupimento; instalação, comissionamento e operação experimental integrada de toda a linha; treinamento de operadores; e fornecimento garantido de peças resistentes ao desgaste e telas finas.

Estudo de caso de projeto de linha de produção de agregados e areia calcária no exterior

Linha de produção de areia de agregado fino de calcário de 300 TPH na província de Baluchistão, Paquistão (comissionada em abril de 2024):

O cliente é um fornecedor de materiais de construção que apoia o Corredor Econômico China-Paquistão (CPEC) no Paquistão, atendendo principalmente ao fornecimento de concreto de alto desempenho para o porto de Gwadar e projetos rodoviários. Os requisitos de tamanho do agregado são extremamente precisos – agregados ultrafinos de 0,4–1 mm e 0–0,4 mm são necessários para concreto marinho de alto desempenho C60. Nossa empresa configurou uma solução que compreende um britador de martelo para serviço pesado PCZ1512, uma máquina de areia de rotor duplo ZSJ1213 e quatro peneiras vibratórias finas YKQ, permitindo que a linha única de 300 TPH produza simultaneamente cinco tipos de produtos acabados ultrafinos. Após o início da produção, a eficiência de peneiramento do agregado ultrafino de 0,4 mm atingiu 92% (em comparação com apenas cerca de 70% com peneiras convencionais), e o produto acabado é inteiramente utilizado no concreto de alto desempenho para quebra-mares e docas do Porto de Gwadar, alcançando uma resistência à compressão de C65.

"O sistema de peneiramento ultrafino é notável. Agora estamos produzindo agregados de 0,4 a 1 mm e abaixo de 0,4 mm que simplesmente não conseguíamos produzir antes. Nosso concreto marítimo C60+ para o Porto de Gwadar agora atende às especificações internacionais, e a eficiência de peneiramento é muito melhor do que nossa configuração anterior." — Engenheiro Chefe, Materiais de Construção do Baluchistão, Paquistão

Perguntas frequentes sobre linha de produção de areia calcária e agregados

P: Qual é a diferença entre a tela leve YKQ e a tela YKZ padrão?

R: A série YKQ é uma peneira vibratória leve projetada especificamente para peneirar materiais de granulação fina. Possui baixa amplitude e alta frequência e, quando combinado com telas de malha de piano ou telas de malha fina de poliuretano, resolve efetivamente o problema de entupimento em materiais ultrafinos menores que 0,4 mm. Linha de produção de agregados de areia fina e cascalho Sua eficiência de peneiramento é mais de 20% superior à da peneira para serviços pesados ​​YKZ, tornando-a particularmente adequada para a classificação de agregados ultrafinos na faixa de 0–3 mm.

P: Quais são as aplicações de agregados ultrafinos menores que 0,4 mm?

R: Agregados ultrafinos na faixa de 0–0,4 mm são matérias-primas essenciais para materiais de construção especiais, como concreto de alto desempenho, concreto autoadensável, argamassa misturada a seco e argamassa. Eles preenchem a lacuna de tamanho entre as partículas de cimento e a areia fina convencional, melhorando a trabalhabilidade e a densidade do concreto, ao mesmo tempo que aumentam a resistência à compressão e a durabilidade. Britagem ultrafina e fabricação de areia de calcário usando um sistema de rotor duplo.

P: Por que a máquina de fabricação de areia com rotor duplo é adequada para a produção de areia ultrafina?

R: Na máquina de fabricação de areia com rotor duplo ZSJ1213, os dois rotores giram em alta velocidade em direções opostas. O material sofre múltiplos impactos e colisões entre os rotores, resultando em uma alta taxa de britagem e um tamanho de partícula de saída fino e controlável. A proporção de partículas de 0–0,5 mm no produto final pode chegar a mais de 60%, e o formato da partícula é arredondado, lembrando muito a areia natural, tornando-o o equipamento ideal para a produção de areia manufaturada ultrafina.Britagem de martelo para serviço pesado em uma linha completa de produção de areia calcária.
