Sistema de britagem e peneiramento de calcário de média capacidade: Fornecimento estável de material de qualidade fina

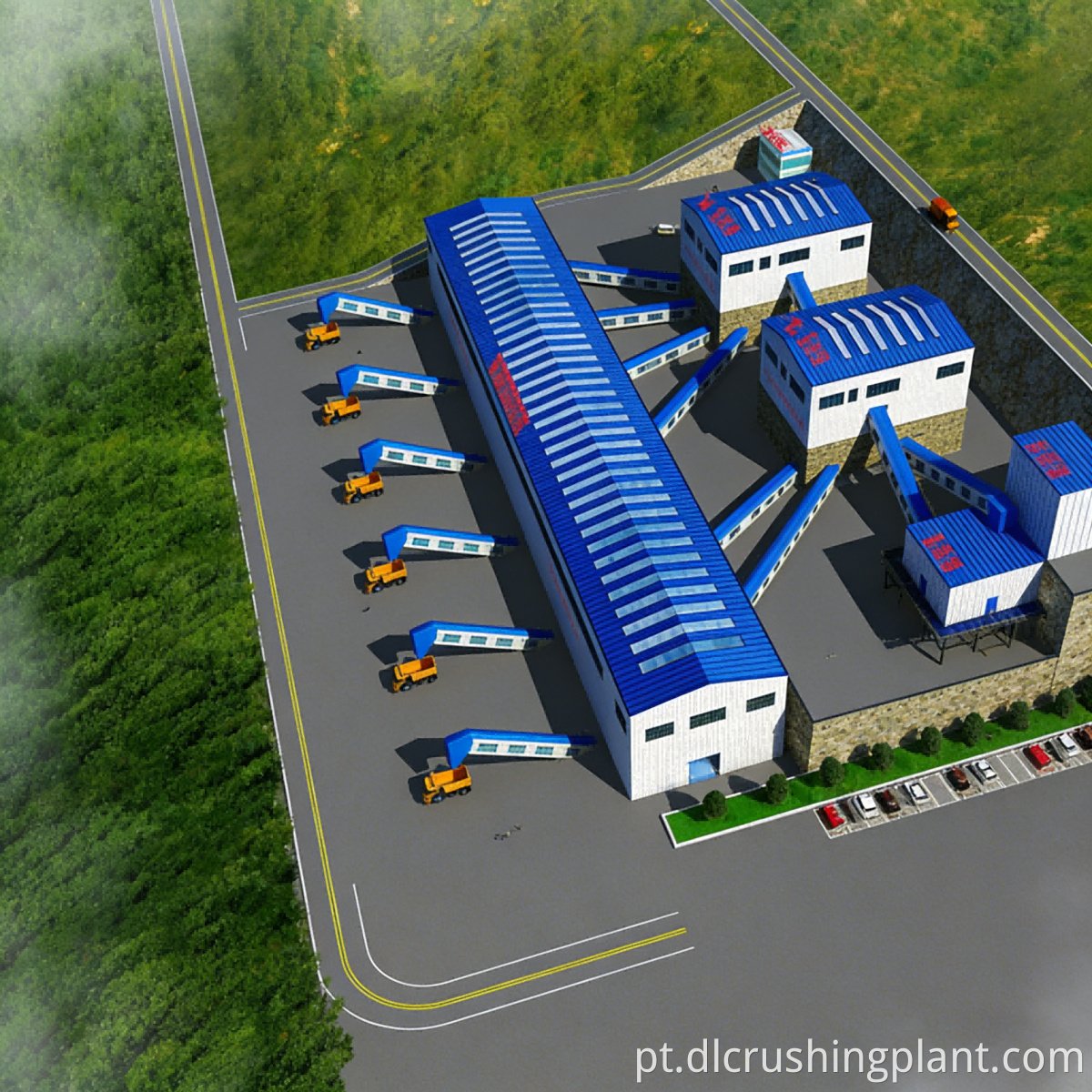

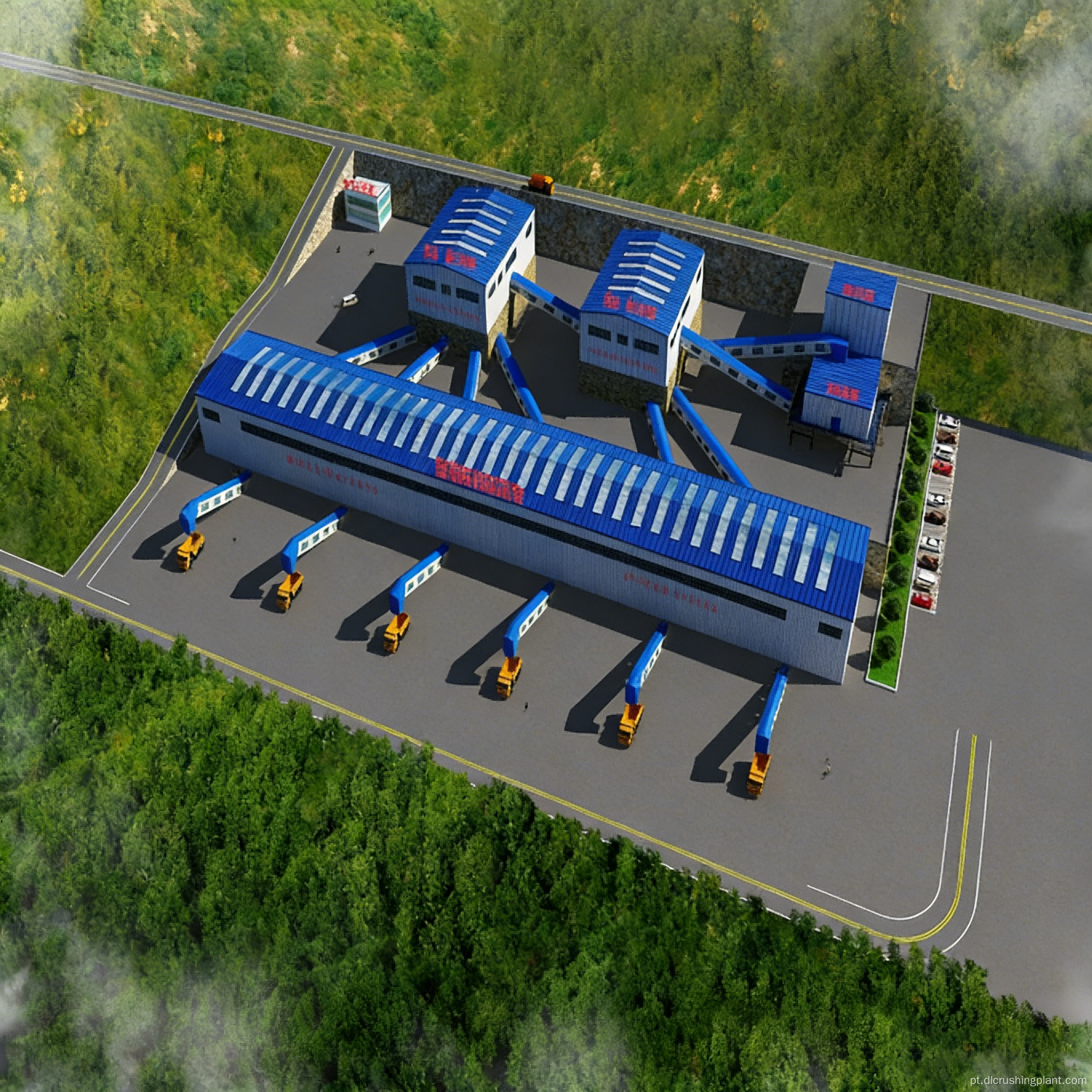

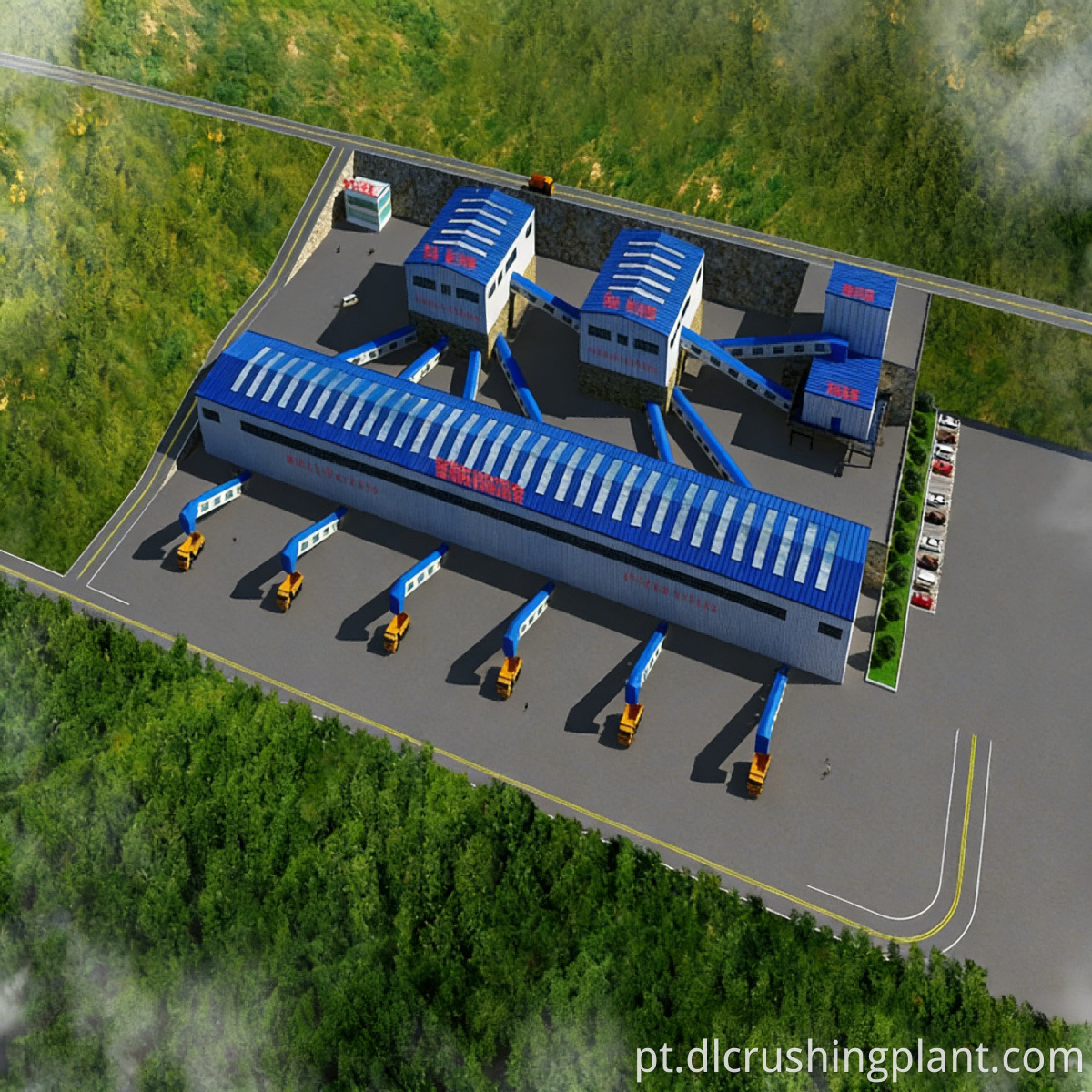

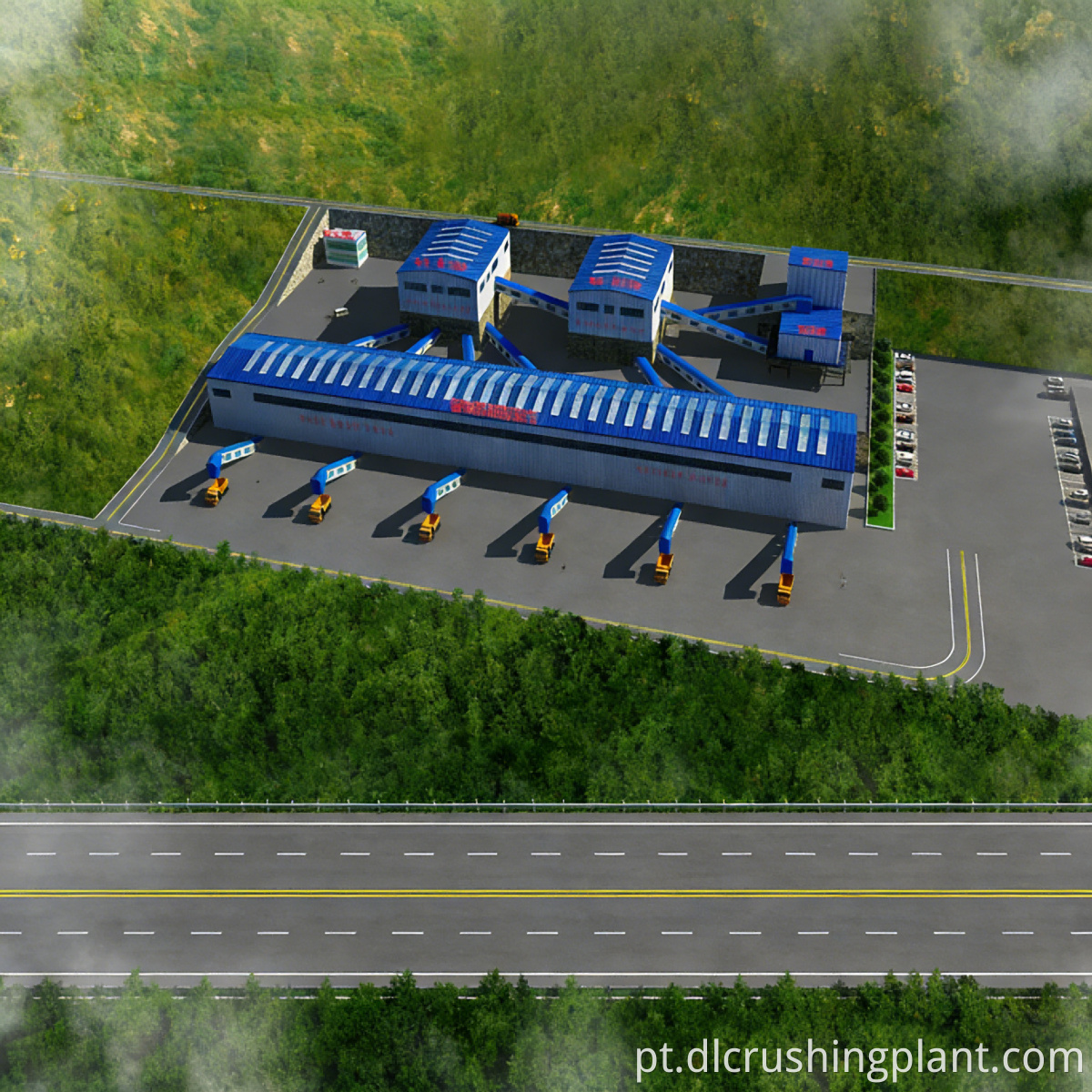

Esta proposta descreve um sistema de produção de agregados calcários com capacidade de 600 a 800 toneladas por hora. Ele emprega uma configuração de britagem de dois estágios que consiste em um britador de martelo de serviço pesado PCZ1615 para britagem primária e dois britadores de martelo PC1220 operando em paralelo para britagem secundária. O sistema é combinado com quatro peneiras vibratórias de três andares 3YKZ3070 dispostas em dois grupos para classificação sequencial, produzindo seis categorias de produtos acabados: 31,5–40 mm, 20–31,5 mm, 10–20 mm, 5–10 mm e 0–5 mm – para um total de seis categorias de produtos acabados, incluindo agregado e pó de calcário. O sistema foi projetado como uma base de fornecimento agregado de materiais de construção de médio porte, atendendo às demandas do usuário final tanto de projetos de infraestrutura rodoviária quanto de usinas de concreto pronto. As linhas de produção de médio porte frequentemente enfrentam desafios como um desequilíbrio entre as capacidades de britagem e peneiramento, bem como paralisações causadas pelo acúmulo de material de retorno. Esta solução emprega dois britadores de conformação operando em paralelo para processar material de retorno superdimensionado, garantindo ampla capacidade de manuseio de material de retorno. Combinada com quatro peneiras de três andares dispostas em dois grupos de relés, a área de peneiramento é precisamente adaptada à capacidade de britagem, garantindo um processo tranquilo e livre de bloqueios de material. A cobertura total de todas as seis faixas de tamanho de partículas permite que uma única linha de produção atenda aos requisitos de fornecimento da maioria das listas de aquisição de materiais de construção, resultando em um alto retorno sobre o investimento.

Grandes pedaços de matéria-prima de calcário são alimentados de maneira uniforme e contínua por um alimentador vibratório ZGC1538 em um britador de martelo de serviço pesado PCZ1615 para britagem primária. O material triturado é transportado através da correia principal para o primeiro conjunto de duas peneiras vibratórias 3YKZ3070 para peneiramento, produzindo dois tipos de agregado acabado: 31,5–40 mm e 20–31,5 mm. O material de tamanho maior que 40 mm é direcionado através da correia transportadora de retorno em dois fluxos separados para britagem fina em dois britadores de modelagem do tipo martelo PC1220 operando em paralelo. O material subdimensionado (menos de 20 mm) das peneiras é combinado com o material da fase de britagem fina e alimentado no segundo conjunto de duas peneiras vibratórias 3YKZ3070 para classificação fina, produzindo sequencialmente três graus de agregado acabado (10–20 mm, 5–10 mm e 0–5 mm), bem como pó de pedra. Os dois conjuntos de peneiramento operam de forma independente, com tamanhos de malha de tela configurados de acordo com os respectivos tamanhos de partículas acabadas; o material superdimensionado é recirculado em um sistema de circuito fechado para nova britagem. Toda a linha possui transporte por correia fechada, com coletores de pó tipo filtro de mangas pulsados ​​instalados na entrada de alimentação do britador e em cada saída de descarga da peneira.

Fornecemos serviços EPC completos de processo completo, que vão desde a exploração de recursos minerais e design de processos até a fabricação e fornecimento de equipamentos completos, instalação e comissionamento, bem como treinamento de pessoal e gerenciamento de operação e manutenção. Os equipamentos incluem alimentadores vibratórios da série ZGC, britadores de martelo para serviço pesado da série PCZ, britadores de martelo da série PC, peneiras vibratórias da série YKZ, transportadores de correia tipo caixa totalmente fechados, sistemas de coleta de pó de mangas de pulso, silos de armazenamento de produtos acabados e sistemas de controle elétrico centralizados. O prazo de execução do projeto é de quatro a seis meses, com suporte técnico gratuito e fornecimento de peças de desgaste durante o período de garantia.

O Projeto de Agregados de Calcário na Província da Guatemala, Guatemala, foi realizado para um fornecedor de materiais de construção na América Central que fornece agregados para reforma de rodovias e projetos residenciais urbanos na região da capital e províncias vizinhas. A linha de produção existente do cliente tinha capacidade insuficiente e produzia apenas um único tipo de produto acabado, necessitando de uma atualização para um sistema agregado de múltiplos produtos de média escala. Depois que a linha de produção de agregados de 600 a 800 toneladas métricas que entregamos entrou em operação, seis categorias de produtos foram fornecidas simultaneamente para usinas de mistura de concreto, usinas de mistura de asfalto e equipes de construção de sub-bases rodoviárias. Entre estes, brita de 0–5 mm é usada para aterro de leito de estrada, enquanto 5–10 mm e 10–20 mm servem como agregados primários para concreto pronto. Após um ano de operação, a disponibilidade geral dos equipamentos da linha de produção ultrapassou 91%. A configuração do britador de formato duplo em paralelo garante zero atrasos na recirculação de material e a linha nunca foi desligada devido a bloqueios de material.

Feedback do cliente (inglês): “A atualização de nossa antiga linha de produto único para este sistema de seis categorias foi uma virada de jogo. Agora podemos fornecer tudo, desde material de base até agregados de concreto, a partir de uma única planta. Os britadores de formato duplo lidam com a recirculação sem qualquer atraso, e a precisão da triagem é muito consistente. Após um ano, expandimos significativamente nossa base de clientes porque podemos atender a diversas especificações de agregados.”
