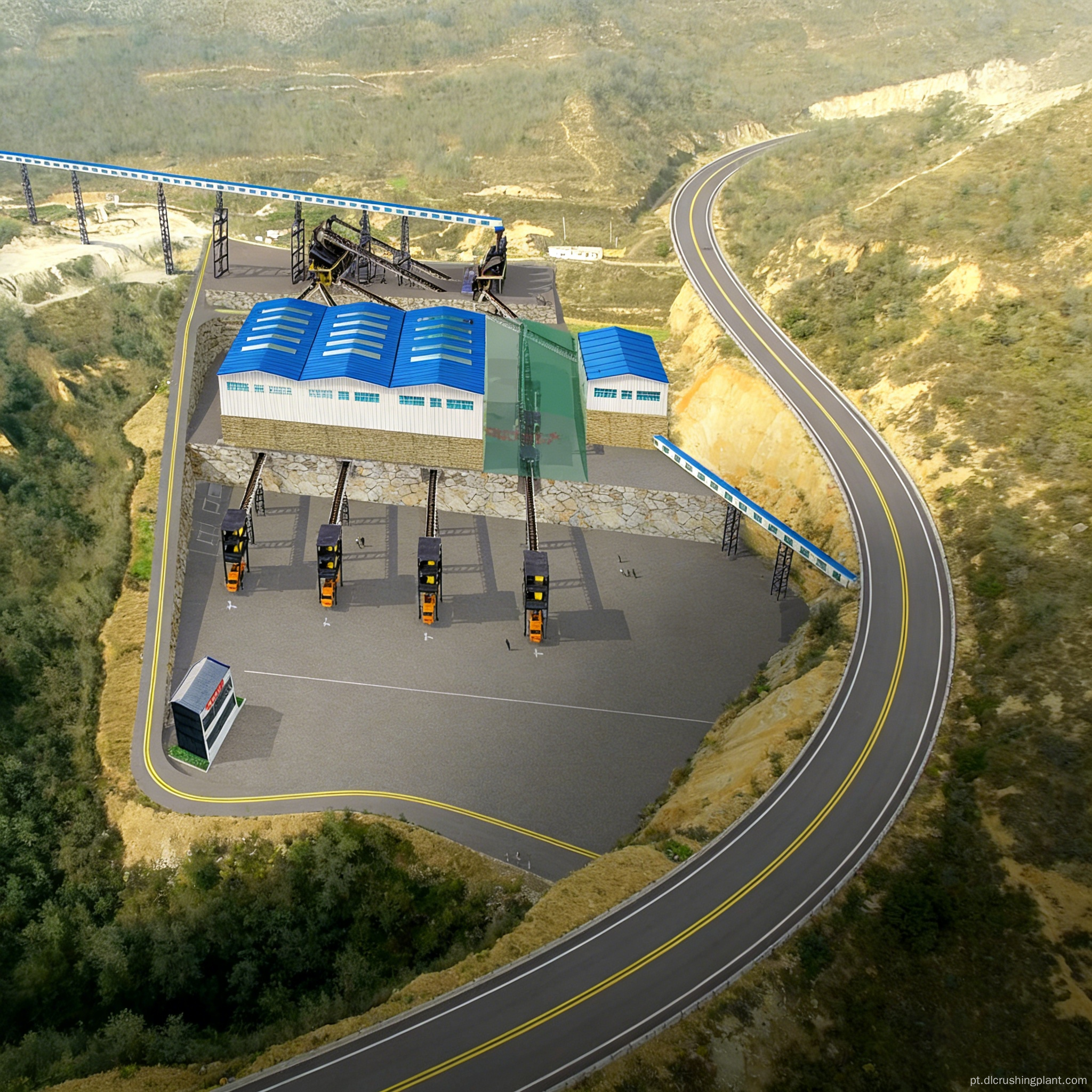

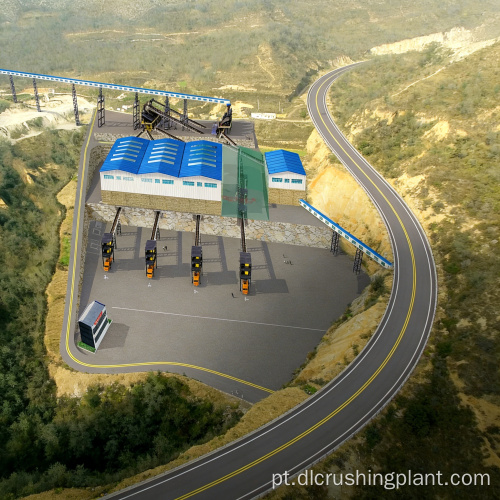

Linha de produção de britagem de agregado padrão de calcário para fornecimento agregado de infraestrutura rodoviária

Sistemas de peneiramento para agregados calcários de médio a grande porte

Visão geral do projeto da linha de produção de calcário

Esta solução é um sistema de produção de agregados calcários com capacidade de 800 a 1.000 toneladas por hora. Ele emprega uma configuração de britagem de dois estágios que consiste em um britador de martelo de serviço pesado PCZ1820 para britagem primária e dois britadores de martelo PC1220 operando em paralelo para britagem secundária. O sistema é combinado com oito peneiras vibratórias de três andares 3YKZ3070 dispostas em dois grupos para classificação sequencial, produzindo quatro tamanhos de agregados padrão: 20–31,5 mm, 10–20 mm, 5–10 mm e 0–5 mm. O sistema foi projetado para aplicações padrão de fornecimento agregado em subleitos de rodovias, usinas de concreto pronto e projetos de construção residencial. Um desafio importante em linhas de produção de média a grande escala são frequentemente bloqueios ou material de tamanho excessivo devido a uma incompatibilidade entre as capacidades de britagem e peneiramento. Esta solução emprega um layout de oito peneiras de três decks organizadas em dois grupos (quatro peneiras cada), proporcionando ampla área de peneiramento e garantindo um equilíbrio entre as capacidades de britagem e peneiramento; dois britadores modeladores operando em paralelo para processar material de retorno superdimensionado, garantindo que o material de retorno não se acumule e que a linha de produção opere suavemente e sem bloqueios. As quatro faixas de tamanho de partícula padrão cobrem a maioria das necessidades de agregados de construção, proporcionando resultados estáveis ​​e confiáveis.

Fluxo de processo personalizado da linha de produção de calcário

Grandes blocos de matéria-prima de calcário são alimentados de maneira uniforme e contínua por um alimentador vibratório ZGC2050 em um britador de martelo de serviço pesado PCZ1820 para britagem primária. Após a britagem, o material é transportado através da correia principal para o primeiro conjunto de quatro peneiras vibratórias 3YKZ3070 para peneiramento, produzindo agregados acabados na faixa de tamanho de 20 a 31,5 mm. O material de tamanho maior que 31,5 mm é direcionado através da correia de retorno em dois fluxos separados para britagem fina por dois britadores de modelagem do tipo martelo PC1220 operando em paralelo. O material subdimensionado (menos de 20 mm) é combinado com o material finamente triturado e alimentado no segundo conjunto de quatro peneiras vibratórias 3YKZ3070 para classificação fina, produzindo sequencialmente três graus de agregado acabado: 10–20 mm, 5–10 mm e 0–5 mm. Os dois conjuntos de triagem operam de forma independente, sem interferir um no outro; os tamanhos de malha da tela são configurados separadamente de acordo com os requisitos do produto acabado, garantindo uma gradação precisa. Toda a linha possui transporte por correia fechada, com coletores de pó tipo filtro de mangas pulsados ​​instalados na entrada de alimentação do britador e em cada saída de descarga da peneira.

Escopo do serviço EPC da linha de produção de calcário

Fornecemos serviços EPC completos de processo completo, que vão desde levantamento de recursos minerais, projeto de processo, fabricação e fornecimento do conjunto completo de equipamentos, instalação e comissionamento, até treinamento de pessoal e gerenciamento de operação e manutenção. Os equipamentos incluem alimentadores vibratórios da série ZGC, britadores de martelo para serviço pesado da série PCZ, britadores de martelo da série PC, peneiras vibratórias da série YKZ, transportadores de correia tipo caixa totalmente fechados, sistemas de coleta de pó de mangas de pulso, silos de armazenamento de produtos acabados e sistemas de controle elétrico centralizados. O prazo de execução do projeto é de quatro a seis meses, com suporte técnico gratuito e fornecimento de peças de desgaste durante o período de garantia.

Estudo de caso do projeto de linha de produção de calcário

O Projeto de Agregados de Calcário na Bacia de Fergana, no Uzbequistão, foi realizado para uma empresa de materiais de infraestrutura apoiada pelo governo local, responsável pelo fornecimento de agregados para a atualização da rede rodoviária do Vale de Fergana e projetos residenciais urbanos. O cliente precisava de um sistema agregado de médio a grande porte com capacidade de produção estável e operação simples. Depois que a linha de produção de agregados de 800 a 1.000 toneladas métricas que entregamos entrou em operação, quatro tipos de produtos acabados foram fornecidos de forma estável para usinas de mistura de asfalto e usinas de concreto pronto, enquanto brita de 0–5 mm foi usada para aterro de sub-base de estradas. Após dois anos de operação, a disponibilidade geral dos equipamentos da linha ultrapassou 91%. A configuração paralela dos britadores de conformação dupla garantiu ampla capacidade de recirculação e nunca houve atolamentos ou paradas de material.

Feedback do cliente (inglês): “Precisávamos de um sistema simples e confiável para fornecimento de agregados rodoviários. Esta linha é exatamente isso: simples de operar, com produção consistente dia após dia. Os dois britadores modeladores cuidam de toda a recirculação sem gargalos. Depois de dois anos, não tivemos uma única parada não planejada. As autoridades locais estão satisfeitas com a qualidade agregada de seus projetos rodoviários.”
