A linha de produção de britagem e peneiramento de calcário de média capacidade cobre toda a faixa de tamanho de partícula

Sistema de coprodução de agregado grosso e pó fino de calcário

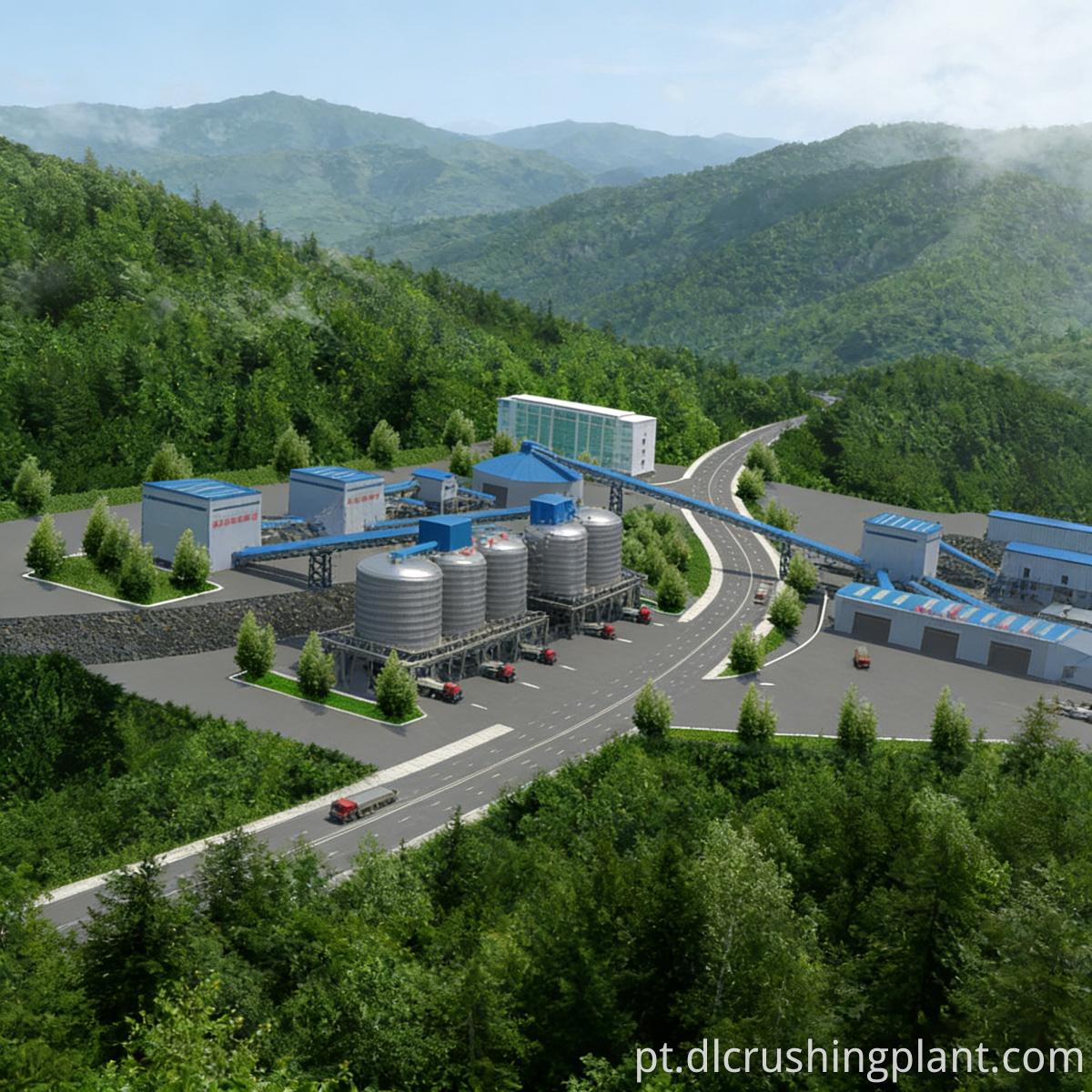

Visão geral do projeto da linha de produção de calcário

Esta solução é um sistema de britagem e peneiramento de calcário de 800 toneladas métricas por hora. Ele emprega uma configuração de britagem de dois estágios – usando um britador de martelo de serviço pesado PCZ1615 para britagem primária e um britador de martelo PC1220 para britagem secundária – combinado com seis peneiras vibratórias para classificação fina de três estágios. O sistema produz oito categorias de produtos acabados: agregados grossos de 25–31,5 mm, 8–25 mm, 0–8 mm, bem como agregados finos de 1–3 mm, 1–2 mm e 0,5–1 mm, além de areia de grãos de arroz e pó de pedra – para um total de oito tipos de produtos acabados. A linha completa de tamanhos de partículas abrange desde agregados grossos para sub-bases rodoviárias até enchimentos de pó de pedra fina, permitindo que uma única linha de produção atenda às diversas necessidades de fornecimento de usinas de concreto pronto, usinas de mistura de asfalto, usinas de argamassa seca e construção de sub-bases rodoviárias. O principal destaque está na etapa de britagem primária, onde o material superdimensionado é primeiro peneirado; a fração superdimensionada é então enviada para um britador de modelagem para britagem fina antes de passar por dois estágios de peneiramento preciso para separar agregados finos e pó. Todos os materiais de grandes dimensões são reciclados num sistema de circuito fechado, garantindo uma gradação precisa do produto acabado e evitando a mistura de materiais.

Fluxo de processo personalizado da linha de produção de calcário

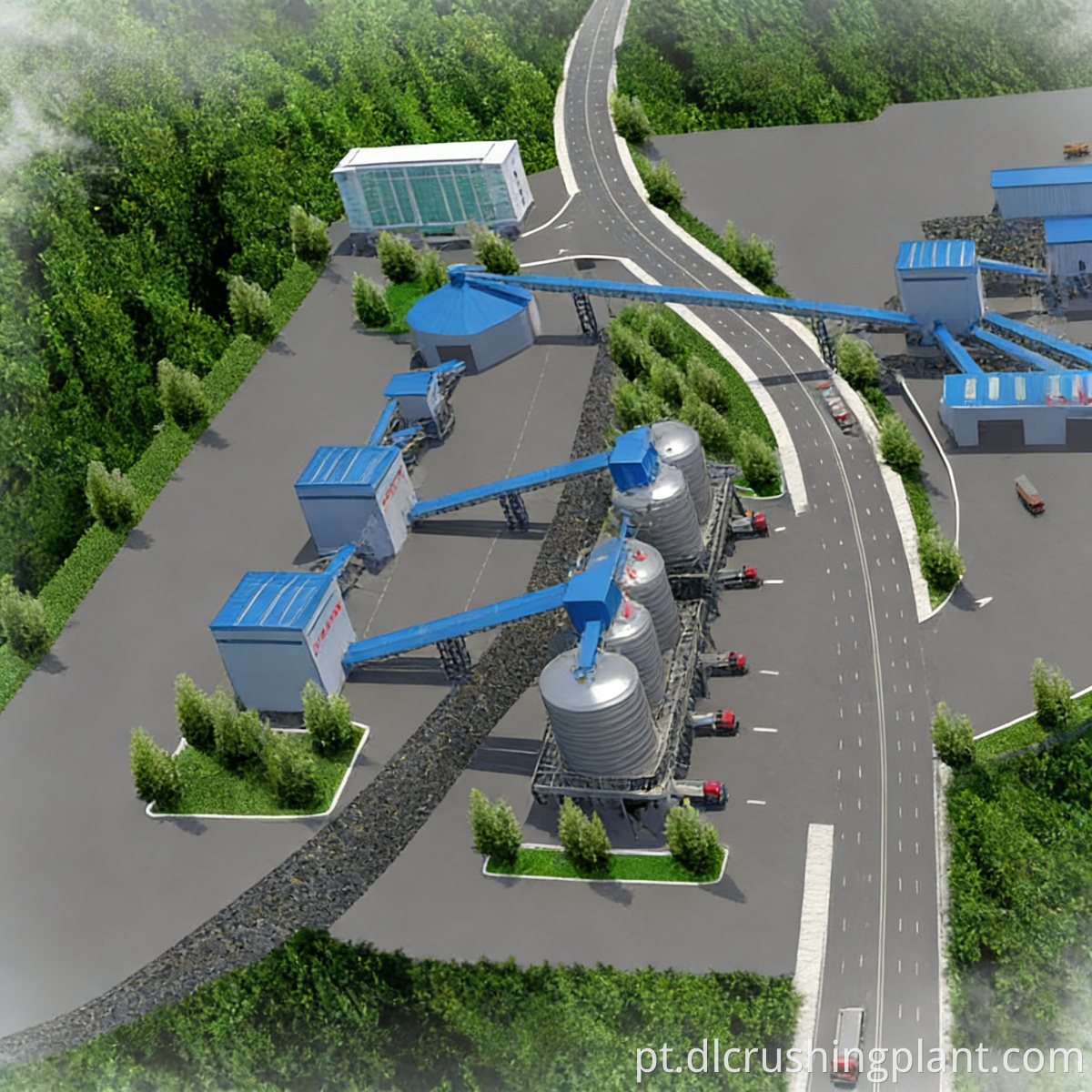

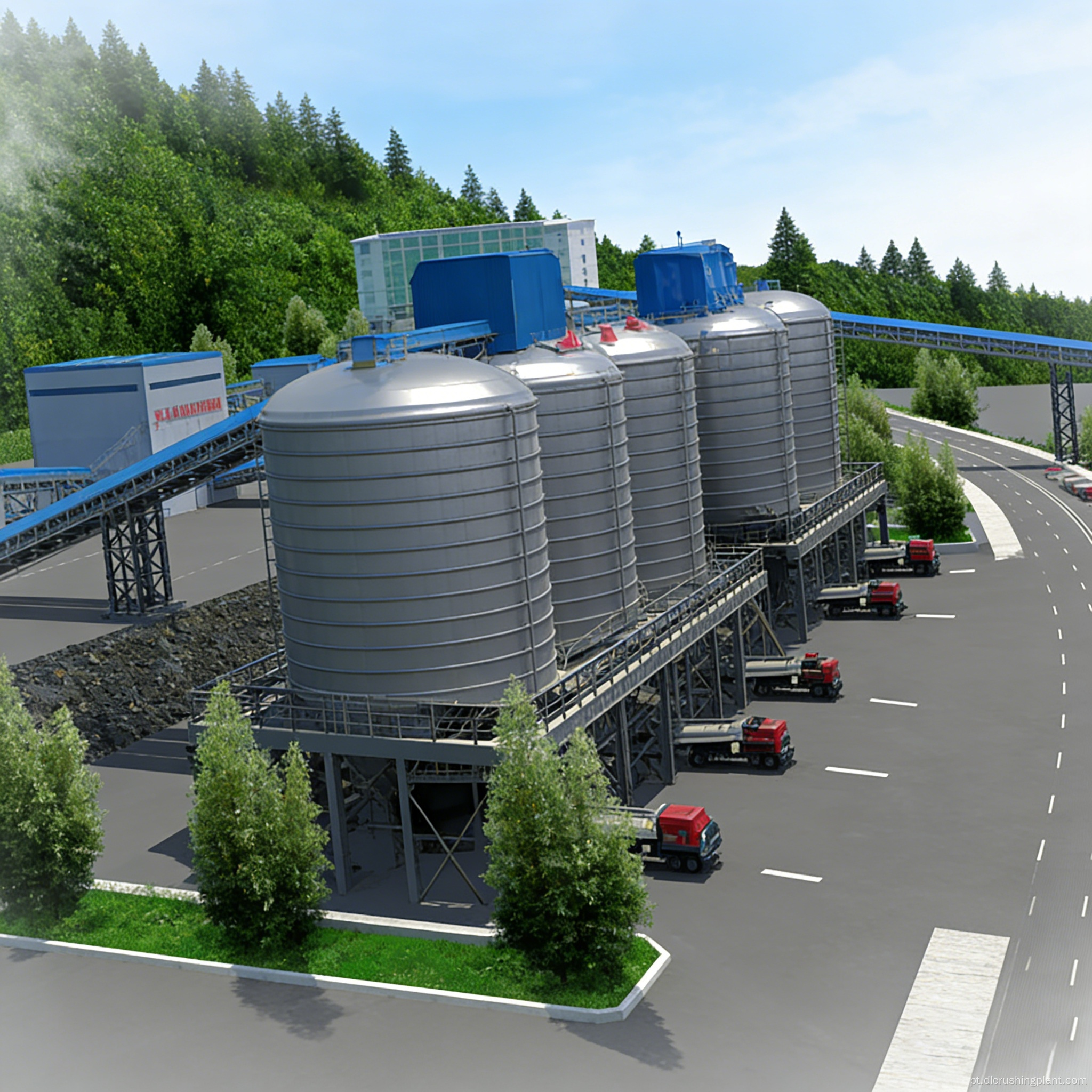

Grandes blocos de calcário são triturados grosseiramente por um britador de martelo para serviço pesado PCZ1615 e depois alimentados em um conjunto de peneiras vibratórias 3YKZ3070 para peneiramento primário, produzindo três graus de agregado acabado: 25–31,5 mm, 8–25 mm e 0–8 mm. O material de tamanho maior que 31,5 mm é transportado através de uma correia transportadora para o britador de modelagem tipo martelo PC1220 para britagem fina. O material finamente triturado é então alimentado em duas peneiras vibratórias 3YKZ3070 para peneiramento secundário, produzindo dois tipos de agregado fino: 1–3 mm e 1–2 mm. O material superdimensionado, maior que 1–3 mm, é devolvido à PC1220 para nova britagem. O material subdimensionado menor que 1–2 mm, junto com o material retornado da nova britagem, é alimentado em duas peneiras vibratórias 2YKZ3070 para peneiramento fino terciário, separando agregado fino de 0,5–1 mm, areia de grão de arroz e pó de pedra. Cada tipo de produto acabado é direcionado para um silo de armazenamento separado. Toda a linha possui transportadores de correia fechados e coletores de pó pulsados ​​instalados em todas as estações de britagem e peneiramento.

Escopo do serviço EPC da linha de produção de calcário

Fornecemos serviços completos de EPC turnkey, que vão desde levantamento de recursos minerais, projeto de processos, fabricação e fornecimento do conjunto completo de equipamentos, instalação e comissionamento, até treinamento de pessoal e gerenciamento de operação e manutenção. Os equipamentos incluem britadores de martelo para serviço pesado da série PCZ, britadores de martelo da série PC, peneiras vibratórias da série YKZ, transportadores de correia tipo caixa totalmente fechados, sistemas de coleta de pó com filtro de mangas de pulso, silos de armazenamento de produtos acabados e sistemas de controle elétrico centralizados. O prazo de execução do projeto é de quatro a seis meses, com suporte técnico gratuito e fornecimento de peças de desgaste durante o período de garantia.

Estudo de caso do projeto de linha de produção de calcário

O Projeto de Fornecimento de Agregados de Calcário na região de Irrawaddy, em Mianmar, foi realizado para o maior grupo local de materiais de construção. O cliente é responsável pelo fornecimento de agregados para redes rodoviárias e projetos de construção de moradias urbanas na bacia do rio Irrawaddy, exigindo o fornecimento simultâneo de agregados de granulação grossa para pavimentos, agregados finos e pó. Após a entrada em operação do sistema de britagem e peneiramento de 800 toneladas que entregamos, as oito categorias de produtos acabados atenderam plenamente a lista de fornecimento do cliente. Especificamente, agregados de 8–25 mm foram fornecidos para usinas de mistura de asfalto, agregados finos de 1–3 mm e 1–2 mm para usinas de argamassa e areia de grão de arroz para usinas de argamassa seca. Após dois anos de operação, a linha de produção alcançou uma taxa geral de disponibilidade de equipamentos superior a 90%, e a capacidade de fornecer diversas categorias de produtos melhorou significativamente a taxa de sucesso de propostas do cliente.

Feedback do cliente (inglês): “Fornecemos para construção de estradas, fábricas de concreto e fábricas de argamassa, portanto, ter uma única linha que produz oito tamanhos diferentes é uma enorme vantagem. A triagem em três estágios nos dá controle preciso sobre cada fração. Depois de dois anos, o equipamento ainda está funcionando perfeitamente, apenas com manutenção de rotina. A capacidade de fornecer uma gama completa de produtos a partir de um único local tem sido um fator chave na conquista de contratos.”

Perguntas frequentes sobre linha de produção de calcário

P: É complicado alternar entre as oito categorias de produtos?

R: Não, não é. As especificações da malha da tela para cada produto no processo de triagem de três estágios são fixas e os produtos são automaticamente classificados e armazenados por tamanho de partícula, eliminando a necessidade de operações de troca. Linha de co-produção de agregado grosso de calcário e pó fino A mesma linha de produção pode produzir de forma contínua e estável todas as categorias de produtos.

P: Como diferentes britadores são usados ​​para britagem primária e secundária, os custos de manutenção são altos?

R: Não. O PCZ1615 e o PC1220 pertencem à série de britadores de martelo; algumas peças de desgaste são intercambiáveis, os procedimentos de manutenção são semelhantes e o gerenciamento de peças sobressalentes é simples. Sistema de classificação de circuito fechado de modelagem de calcário.

P: A proporção de pó de pedra produzida pode ser ajustada?

R: Sim. Ao ajustar o slot de descarga do PC1220 e o tamanho da malha da tela final, a proporção de pó de pedra produzido pode ser controlada de forma flexível para atender aos diferentes requisitos dos clientes quanto ao conteúdo de enchimento.Linha de produção agregada para plantas de concreto pré-misturado.

Tome uma atitude agora

Para obter as especificações técnicas desta solução ou um orçamento personalizado, entre em contato com nossa equipe de consultoria em engenharia de mineração. Forneceremos um projeto de processo individual com base nas características de sua fonte de minério e nos requisitos de seu produto acabado.
