Sistema de britagem e triagem de calcário de alta capacidade Martelo pesado Processamento de passagem única Recirculação em circuito fechado

Linha de produção de agregado fino de calcário industrial

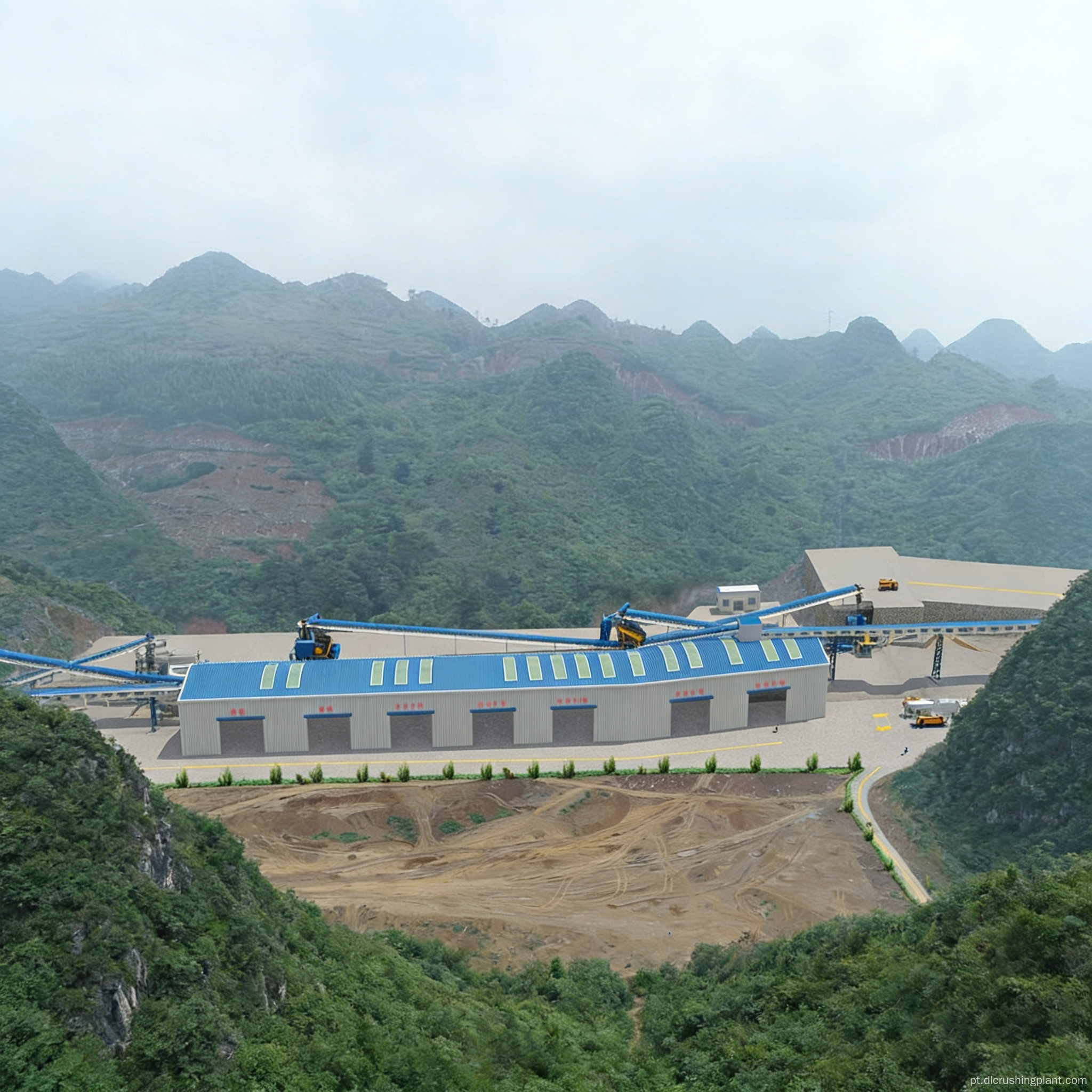

Visão geral do projeto da linha de produção de calcário

Esta solução é um sistema de produção de agregado fino de calcário com capacidade de 1.000 a 1.200 toneladas por hora. Ela emprega um britador de martelo PCZ1820 para serviço pesado para processamento de estágio único e passagem única, combinado com seis peneiras vibratórias de três andares da série YKZ (quatro unidades 3YKZ3070 e duas unidades 3YKZ3080) para peneiramento de dois estágios, produzindo seis categorias de produtos acabados: cinco classes de agregados (4–8 mm, 2–4 mm, 1–3 mm, 1–2 mm e 0,5–1 mm) e pó de calcário. O processo de britagem de unidade única substitui a configuração tradicional de dois estágios de britagem primária e secundária, simplificando o processo e reduzindo o investimento de capital e o consumo de energia. À medida que os mercados de infraestruturas e materiais de construção impõem requisitos cada vez mais rigorosos ao tamanho das partículas de agregados finos, a produção simultânea de múltiplas categorias de produtos satisfaz as necessidades de diversas aplicações, incluindo betão pronto, argamassa seca e agregados asfálticos. Um destaque importante é o sistema de recirculação de circuito fechado do britador de martelo único, que garante tamanho de partícula de saída controlável, enquanto a configuração de dois estágios e seis peneiras permite a classificação fina passo a passo, resultando em produtos acabados com excelente formato de partícula e gradação estável.

Fluxo de processo personalizado da linha de produção de calcário

Grandes blocos de calcário são descarregados por caminhões basculantes na tremonha, onde o alimentador vibratório ZGC2050 alimenta o material de maneira uniforme e contínua no britador de martelo de serviço pesado PCZ1820 para britagem primária. O material triturado é então transportado através da correia transportadora principal para duas peneiras vibratórias 3YKZ3080 para peneiramento primário, separando agregados acabados de 4–8 mm e 2–4 mm. O material de tamanho maior que 80 mm é retornado ao britador através de uma esteira de retorno para nova britagem. O material subdimensionado menor que 40 mm é combinado com o material retriturado e alimentado em quatro peneiras vibratórias 3YKZ3070 para peneiramento fino secundário, produzindo três tipos de agregado fino (1–3 mm, 1–2 mm e 0,5–1 mm), bem como pó de pedra. Os produtos acabados de cada tipo são transportados por correias transportadoras até silos de armazenamento. Coletores de pó de jato pulsado são instalados na entrada de alimentação do britador e em cada saída de descarga da peneira, e as correias transportadoras principais e os pontos de transferência são fechados para controlar as emissões de pó.

Escopo do serviço EPC da linha de produção de calcário

Fornecemos um serviço EPC completo e pronto para uso, cobrindo tudo, desde levantamento de fontes minerais, projeto de processos, fabricação e fornecimento do conjunto completo de equipamentos, instalação e comissionamento, até treinamento de pessoal e operação e manutenção terceirizadas. O equipamento inclui alimentadores vibratórios da série ZGC, britadores de martelo para serviço pesado da série PCZ, peneiras vibratórias multicamadas da série YKZ, transportadores de correia tipo caixa totalmente fechados, sistemas de coleta de pó de filtro de mangas de pulso, silos de armazenamento de produtos acabados e sistemas de controle elétrico centralizados. O período de implementação do projeto é de quatro a seis meses. Suporte técnico gratuito e fornecimento de peças de desgaste são fornecidos durante o período de garantia, e engenheiros podem ficar no local para operação e manutenção.

Estudo de caso do projeto de linha de produção de calcário

O Projeto de Fornecimento de Agregados de Calcário na província de Punjab, Paquistão, foi realizado para um importante fornecedor local de materiais de infraestrutura responsável pelo fornecimento de agregados para projetos de construção de rodovias e edifícios ao longo do Corredor Econômico China-Paquistão. O cliente precisava de um sistema de britagem e peneiramento capaz de produzir de forma estável e com múltiplas qualidades de produto. Após a entrada em operação da linha de produção de 1.000 toneladas métricas por dia que entregamos, seis tipos de produtos acabados foram fornecidos simultaneamente para fábricas de concreto pronto, fábricas de argamassa seca e fábricas de mistura de asfalto. Entre estes, o agregado fino de 0,5–1 mm preencheu uma lacuna no mercado para a areia utilizada na argamassa seca local. Após um ano e meio de operação, a disponibilidade geral do equipamento da linha ultrapassou 91%, e a solução de britagem de unidade única reduziu o investimento em equipamentos em aproximadamente 25% em comparação com um processo de britagem de dois estágios.

Feedback do cliente (inglês): “A configuração do britador de martelo único foi uma escolha inteligente para o nosso orçamento. Obtemos seis tamanhos diferentes de agregados de uma linha, e a fração de 0,5 a 1 mm tem sido muito popular entre os produtores de argamassa seca em nossa área. Após 18 meses, o britador ainda está funcionando forte com desgaste mínimo. A equipe de EPC cuidou de tudo, desde o projeto até o comissionamento, e o treinamento no local foi completo e prático.”

Perguntas frequentes sobre linha de produção de calcário

P: Um único britador de martelo pode atender aos requisitos de tamanho de partícula para seis tipos de produtos?

R: Sim. O britador de martelo para serviço pesado PCZ1820 permite um tamanho de partícula de saída controlado. Triturador de martelo de estágio único e sistema de peneiramento Combinado com dois estágios de seis peneiras vibratórias para classificação passo a passo e recirculação de circuito fechado, o tamanho de partícula de cada tipo de produto atende consistentemente aos padrões.

P: Sem um triturador de modelagem, qual é o formato das partículas do produto final?

R: Os britadores de martelo para serviço pesado da série PCZ possuem recursos de modelagem integrados. Fornecimento de agregados de calcário em vários tamanhos A saída apresenta um formato de partícula uniforme com múltiplas bordas e partículas mínimas em forma de agulha ou escamosas, atendendo aos requisitos de formato de partícula para agregados comerciais de concreto e asfalto.

P: A proporção de pó de pedra pode ser ajustada?

R: Sim. Ao ajustar a largura da ranhura de descarga do britador de martelo e a configuração da tela, a proporção de pó de pedra produzido pode ser controlada de forma flexível para atender aos diferentes requisitos dos clientes quanto ao conteúdo de pó.Linha de produção de classificação de materiais finos industriais.
