Linha de produção de britagem e peneiramento de alta eficiência e economia de espaço A solução ideal para agregados de tamanho médio

Esta solução é um sistema de britagem e peneiramento de calcário de alta eficiência com capacidade de 1.000 toneladas métricas por hora. Ele emprega um único britador de martelo de serviço pesado PCZ1820 para britagem primária, uma única peneira vibratória extra larga de três andares 3YKZ40100 para classificação e um processo de recirculação de circuito fechado usando um elevador para produzir dois tipos de agregado premium: 20–31,5 mm e 10–20 mm. O projeto utiliza as diferenças de elevação do local para alimentação da calha, eliminando a necessidade de transportadores de correia intermediários, resultando em um layout compacto e uso mínimo do terreno. É adaptado para bases de produção de agregados de minas de médio porte e para o fornecimento de agregados premium para projetos de infraestrutura.

Principais desafios: Se uma solução de britagem multiestágio e multiunidades fosse aplicada a uma linha de produção de 1.000 toneladas métricas por hora, envolveria vários equipamentos, exigiria uma grande área ocupada e implicaria altos custos de investimento – tornando-a proibitivamente cara para minas de médio porte; Os layouts tradicionais exigem múltiplas transferências de materiais usando vários transportadores de correia, resultando em uma grande área ocupada e em vários pontos de emissão de poeira; as peneiras convencionais não possuem área de peneiramento suficiente para uma capacidade de 1.000 toneladas métricas por hora, levando a uma baixa precisão de classificação para produtos acabados de 20 a 31,5 mm e 10 a 20 mm.

Destaques da solução: Configuração mínima – apenas um britador de martelo para serviço pesado PCZ1820 e uma peneira extra larga de três andares 3YKZ40100 atingem uma capacidade de 1.000 toneladas métricas por hora e classificação de classe dupla, resultando em menos unidades, menor investimento e manutenção mais simples. Ao utilizar a diferença natural de elevação, o material triturado é alimentado diretamente na peneira vibratória através de calhas, eliminando a necessidade de uma correia transportadora intermediária. Isto resulta num layout compacto que reduz a área ocupada em aproximadamente 30% em comparação com soluções convencionais. O material superdimensionado, maior que 31,5 mm, é devolvido ao britador de martelo através de um elevador para nova britagem; este processo de circuito fechado garante que todos os tamanhos de partículas atendam às especificações. Equipamentos de coleta de poeira são instalados nas saídas de descarga do britador e da peneira para garantir uma produção ecologicamente correta e livre de poeira.

Grandes blocos de calcário da pedreira são alimentados de maneira uniforme e contínua por um alimentador vibratório de alta resistência ZGC2050 em um britador de martelo de alta resistência PCZ1820, que completa a britagem primária e a conformação em uma única passagem.

O material triturado utiliza a diferença de elevação no local para ser alimentado diretamente através de uma calha em uma peneira vibratória extra larga de três andares 3YKZ40100, eliminando a necessidade de uma correia transportadora intermediária.

A peneira vibratória 3YKZ40100 classifica o material em dois tipos de agregado acabado: 20–31,5 mm e 10–20 mm, que são então transportados através de correias transportadoras para os silos de produto acabado, respectivamente.

O material maior que 31,5 mm é elevado por um elevador de volta ao alimentador e realimentado no britador de martelo, formando um ciclo de circuito fechado até que todo o material atenda às especificações.

Tanto a porta de descarga do britador quanto a porta de descarga da peneira vibratória são equipadas com sistemas de coleta de pó por pulso para coleta centralizada de pó, garantindo a ausência de emissões de poeira.

Desenho da solução, fabricação interna do conjunto completo de equipamentos, instalação e comissionamento no local, treinamento de operadores e gerenciamento de operação e manutenção.

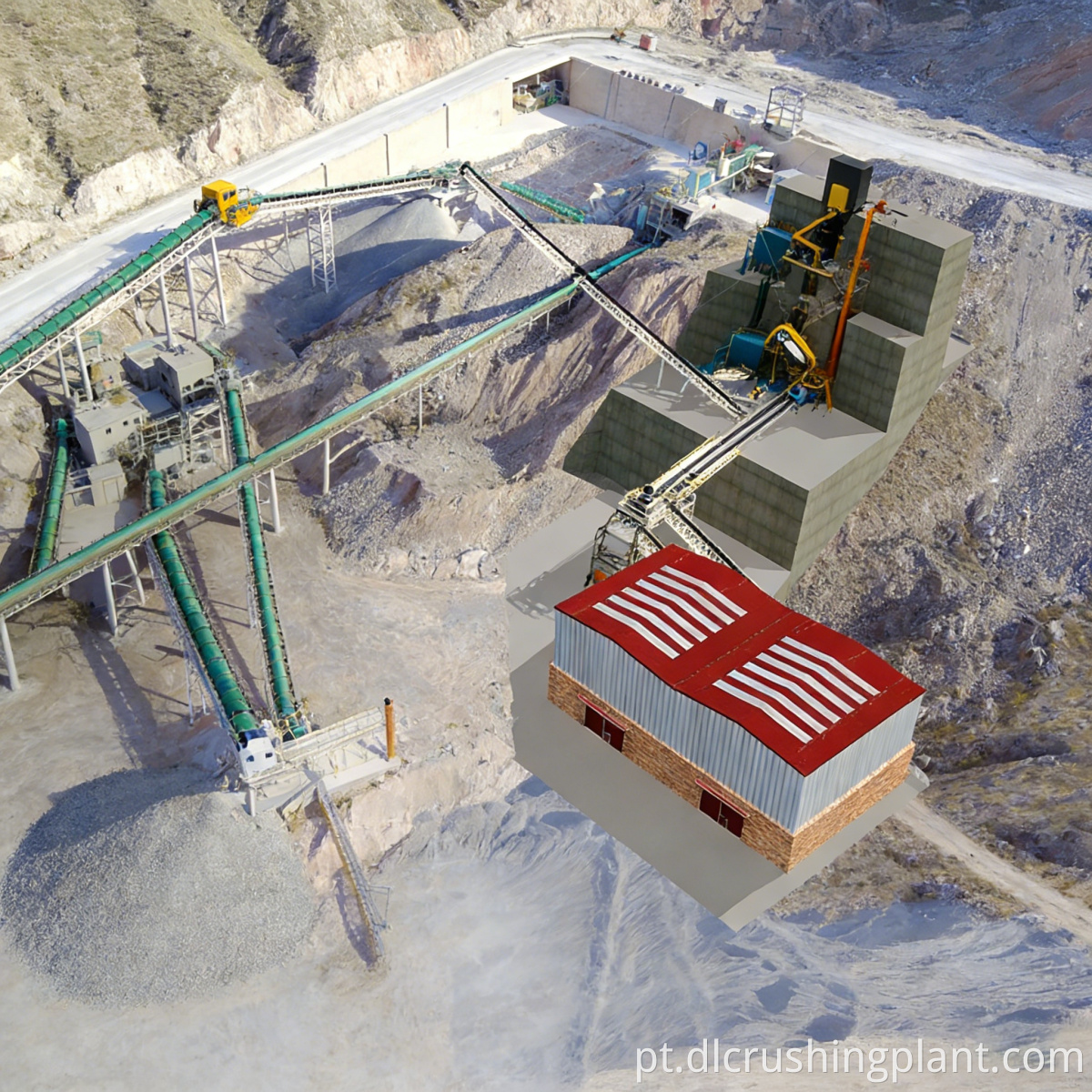

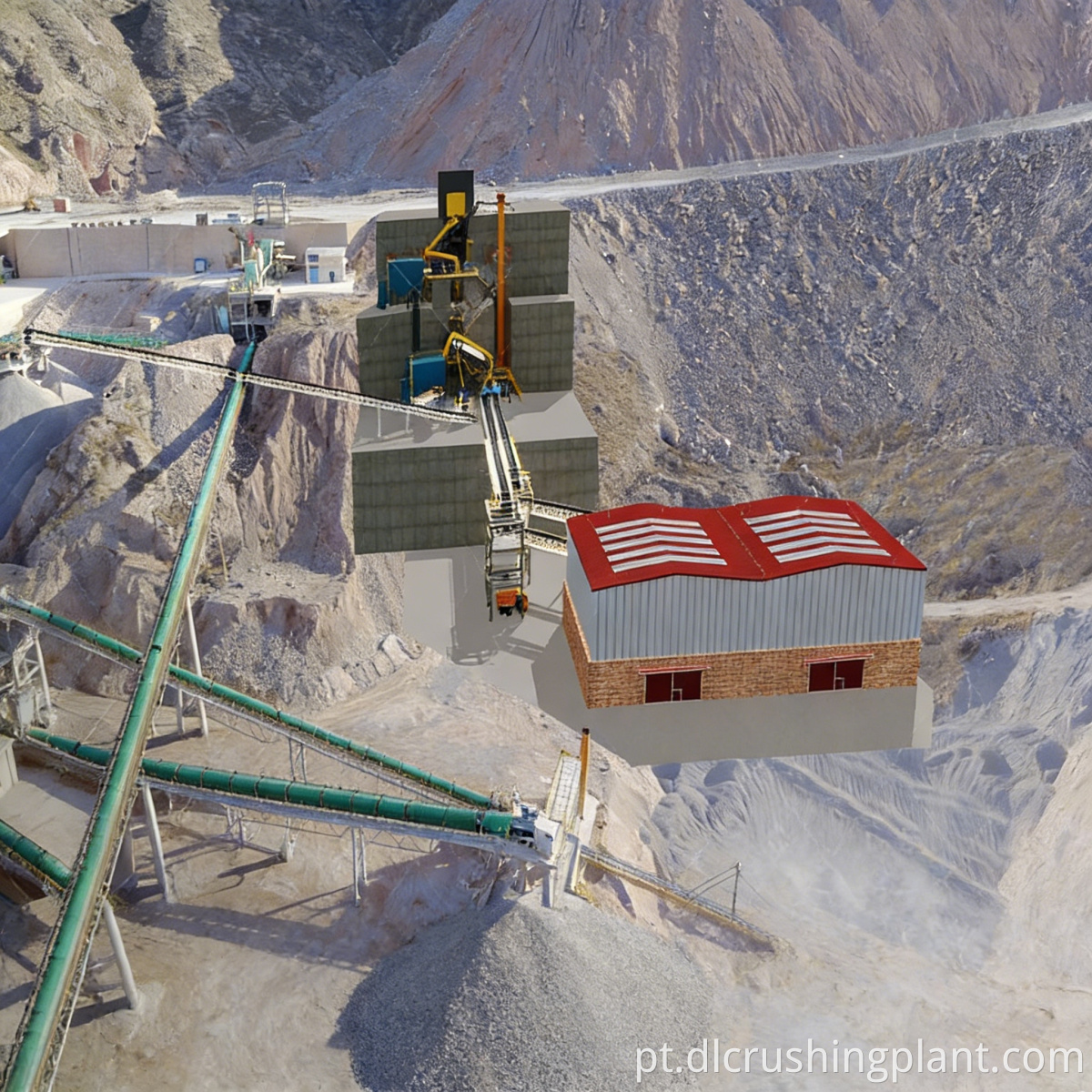

Um projeto de agregados premium para uma empresa de materiais de construção na província de Amã, Jordânia, com capacidade de produção projetada de 1.000 toneladas métricas por hora. A matéria-prima é o calcário local e os produtos acabados – em dois tamanhos, 20–31,5 mm e 10–20 mm – são fornecidos para projetos de infraestrutura e fábricas de concreto pronto em Amã e arredores.

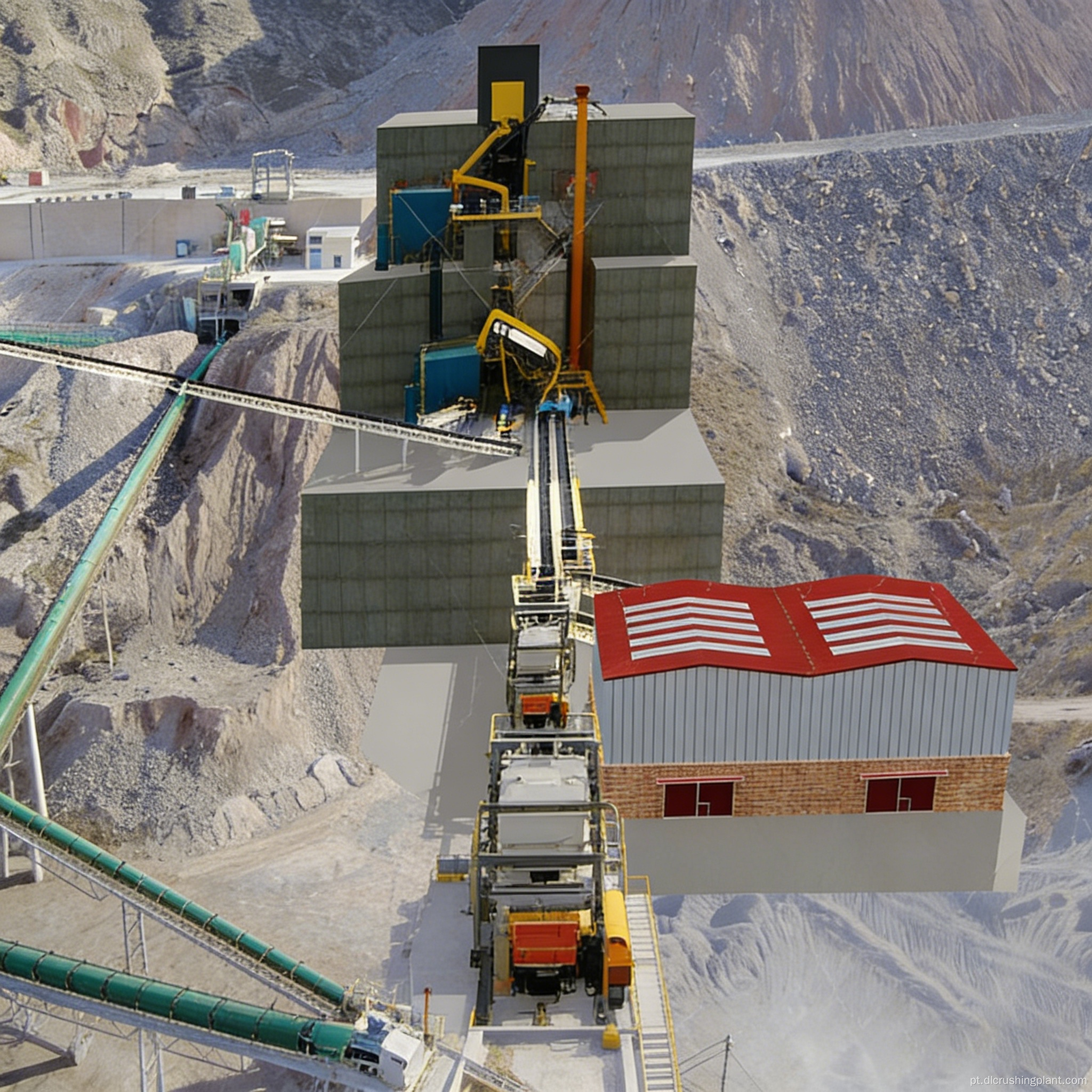

A linha de produção utiliza as diferenças de elevação no terreno da pedreira, empregando uma configuração que consiste em um britador de martelo para serviço pesado PCZ1820, uma peneira extra larga 3YKZ40100, alimentação por rampa e um elevador para retorno de material. Desde o comissionamento, a capacidade de produção permaneceu estável em 1.000 toneladas métricas por hora. Ambas as classes de produto apresentam excelente formato de partícula e gradação estável, e o projeto de alimentação por calha reduziu a área ocupada pela linha de produção em aproximadamente 30% em comparação com o plano original. O sistema de coleta de poeira opera de forma confiável e foi aprovado nas inspeções ambientais locais.

Feedback do cliente (inglês): "O projeto de alimentação por calha foi um uso brilhante do terreno de nosso local - eliminou vários transportadores de correia e reduziu significativamente nossa área ocupada. O único britador PCZ1820 mais uma peneira 3YKZ40100 processa 1.000 toneladas métricas por hora com apenas dois produtos acabados, o que mantém a operação simples e os custos de manutenção baixos. O sistema de retorno do elevador garante zero material de tamanho excessivo em nossos produtos finais. A coleta de poeira nos pontos de descarga do britador e da peneira mantém toda a planta limpa e em conformidade. Uma solução muito eficiente e econômica para o nosso mercado.”

P: Um único britador de martelo e uma única peneira podem garantir uma capacidade de produção estável de 1.000 toneladas métricas por hora?

R: A PCZ1820 foi projetada para uma produtividade de 1.000 a 1.200 toneladas métricas por hora, enquanto a peneira extralarga de três andares 3YKZ40100, com largura de 4 metros e grande área de processamento, garante operação estável quando combinada com o britador. Projeto e fornecimento de uma linha de produção de britagem de alta eficiência para calcário de tamanho médio O calcário tem um alto rendimento na primeira passagem, com recirculação normalmente de apenas 10% a 15%; a operação em circuito fechado não afeta a capacidade de produção principal.

P: Quais são os requisitos do local para alimentação por rampa?

R: A alimentação da calha depende da diferença de elevação entre o britador e a peneira; geralmente, a plataforma do britador deve estar 3–5 metros mais alta que a plataforma da peneira. Se não houver diferença natural de elevação no local, isto pode ser conseguido utilizando estruturas de suporte de aço ou uma plataforma de engenharia civil. Linha compacta de produção de agregados de calcário Uma solução específica será fornecida durante a fase de projeto com base no terreno real.

P: Esta solução produz apenas dois tipos de produtos? Não é muito pouco?

R: A solução de dois graus foi projetada para o mercado de agregados premium; tanto 20–31,5 mm quanto 10–20 mm são tamanhos de alta demanda. Se forem necessárias classes adicionais, uma terceira classe de produto acabado pode ser adicionada usando uma terceira camada de tela na tela de três camadas 3YKZ40100, ou um conjunto de peneiras finas pode ser adicionado para expandir para 3-4 classes de produto.Comissionamento de serviços de operação e manutenção para sistemas de britagem de circuito fechado de calcário.

Para proposta e orçamento de sistema de britagem e peneiramento de calcário de 1.000 toneladas por hora, entre em contato com nossa equipe técnica.
