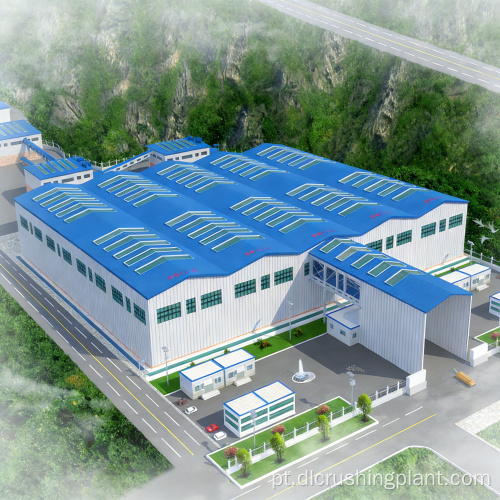

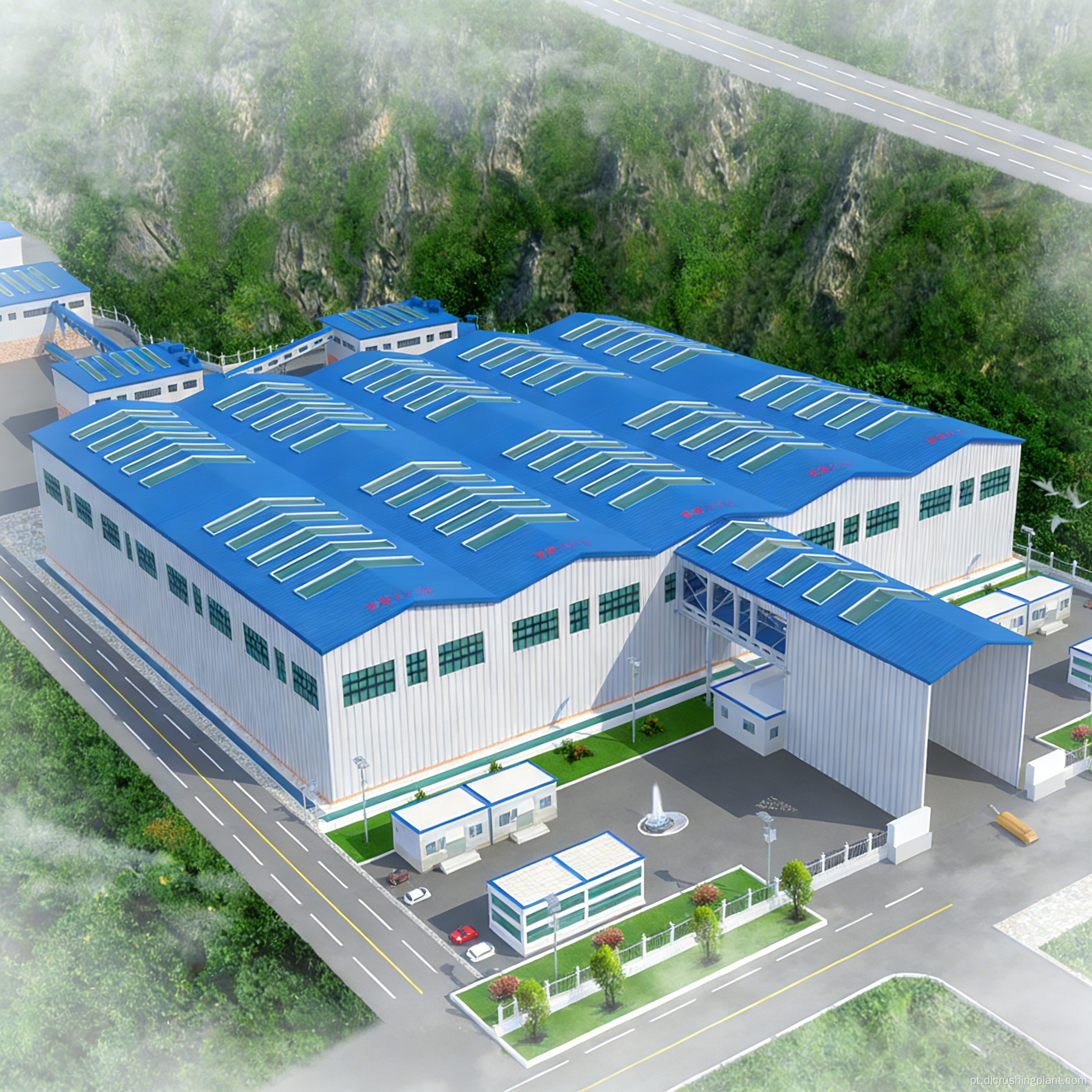

Solução central para plantas agregadas de grande e médio porte Produção simultânea de cinco tipos de produtos acabados

Este projeto envolve uma linha de produção de agregados de calcário de 1.500 toneladas métricas por hora, capaz de produzir cinco tipos de agregados. O processo emprega um britador de martelo de serviço pesado PCZ1820 para britagem primária, seguido por dois britadores de conformação PC1220 em um processo secundário de conformação fina de circuito fechado e um processo de classificação de dois estágios usando duas peneiras extra largas de três camadas 3YKZ40100 e duas peneiras extra largas de camada dupla 2YKZ40100. A linha de produção produz cinco tipos de agregado acabado – 31–40 mm, 25–31 mm, 15–25 mm, 6–15 mm e 0–6 mm – cobrindo toda a gama de tamanhos de partículas grossas, médias e finas. Ele foi projetado para atender às necessidades de bases de agregados de mineração de grande e médio porte, compras centralizadas para projetos de infraestrutura e usinas de concreto pronto que exigem fornecimento de agregados multigraduados.

Principais desafios: Em uma linha de produção de 1.500 toneladas métricas por hora com apenas 3 a 4 tipos de tamanhos acabados, os tamanhos de partículas grossas (31 a 40 mm) e médias (15 a 25 mm) não podem ser separados com precisão. Altas taxas de mistura de materiais resultam em agregados de alta qualidade sendo rebaixados para venda; as peneiras convencionais de 3 metros de largura não possuem área de peneiramento suficiente com capacidade de 1.500 toneladas métricas por hora, levando a uma baixa precisão de classificação para materiais finos (0–6 mm); Na coprodução de vários produtos, a configuração de triagem inadequada leva a um desequilíbrio nas proporções de produtos acabados em diferentes qualidades, resultando em atrasos de estoque e estoque não vendido para determinadas especificações.

Destaques da solução: O principal diferencial está no sistema de peneiramento – quatro peneiras vibratórias extralargas YKZ40100 (cada uma com 4 metros de largura) dispostas em dois grupos: O primeiro grupo consiste em duas peneiras de três camadas 3YKZ40100 responsáveis ​​pela classificação de grau grosso, separando dois tipos de produto com tamanho de partícula grande (31–40 mm e 25–31 mm); o material maior que 40 mm é devolvido a duas máquinas de conformação PC1220 para britagem fina em ciclo de circuito fechado; O segundo grupo consiste em duas peneiras de dois andares 2YKZ40100 para classificação de materiais menores que 25 mm de grau médio e fino, separando três graus de produto acabado: 15–25 mm, 6–15 mm e 0–6 mm. A superfície de peneiramento ultralarga de 4 metros garante uma estratificação completa do material a uma capacidade de 1.500 toneladas métricas por hora, com a taxa de mistura nas cinco categorias de produtos controlada em 3%. O britador de unidade única PCZ1820 realiza a britagem primária em uma única passagem, enquanto os dois britadores de conformação PC1220 processam apenas material de retorno superdimensionado, resultando em uma configuração de unidade principal simplificada e altamente eficiente.

Grandes blocos de calcário são alimentados de maneira uniforme e contínua por um alimentador vibratório de alta resistência ZGC2050 para o britador de martelo de alta resistência PCZ1820, que completa a britagem primária em uma única passagem.

O material grosseiramente triturado é transportado através de um alimentador de correia de mistura para o primeiro conjunto de duas peneiras vibratórias extralargas de três camadas 3YKZ40100, que separam o material em dois tamanhos de agregados acabados de qualidade grossa: 31–40 mm e 25–31 mm.

O material maior que 40 mm é alimentado através de uma esteira de retorno para dois britadores PC1220 para britagem fina secundária. Após a britagem, o material retorna ao 3YKZ40100 para nova peneiração, formando um ciclo fechado.

O material menor que 25 mm é transportado para o segundo conjunto de duas peneiras vibratórias ultralargas de dois andares 2YKZ40100, onde é posteriormente peneirado em três graus de agregados acabados de tamanho médio e fino: 15–25 mm, 6–15 mm e 0–6 mm.

Os cinco tipos de produtos acabados são transportados por correias transportadoras até seus respectivos silos selados de produtos acabados, onde são armazenados e carregados separadamente por tipo.

Desenho da solução, fabricação interna do conjunto completo de equipamentos, instalação e comissionamento no local, treinamento no processo de classificação e gerenciamento de operação e manutenção.

Este projeto envolve uma unidade de produção de agregados para um importante grupo de materiais de construção no estado de Perak, na Malásia. Com capacidade de produção projetada de 1.500 toneladas métricas por hora, a instalação utiliza calcário local de alta qualidade como matéria-prima, e os produtos acabados são fornecidos para projetos de infraestrutura e fábricas de concreto pronto nas áreas metropolitanas de Ipoh e Kuala Lumpur.

A linha de produção é configurada com um esquema de classificação de dois estágios que compreende um britador de martelo para serviço pesado PCZ1820, duas máquinas modeladoras PC1220 e quatro peneiras extralargas YKZ40100. Desde o comissionamento, a capacidade de produção permaneceu estável em 1.500 toneladas métricas por hora, com alta precisão de classificação em cinco categorias de produtos. com os agregados grossos de 31–40 mm e 25–31 mm fornecidos com sucesso ao projeto East Coast Rail Link na Malásia, enquanto o agregado fino de 0–6 mm é fornecido para fábricas locais de mistura pronta como substituto da areia manufaturada. As telas ultralargas de 4 metros operam de forma estável em condições tropicais de alta umidade, sem relatos de problemas de entupimento da tela.

Feedback do cliente (inglês): “A classificação de cinco produtos com peneiras de 4 metros de largura nos dá excelente flexibilidade para atender diferentes segmentos de mercado. As frações de 31–40 mm e 25–31 mm vão diretamente para projetos de infraestrutura a preços premium, enquanto os tamanhos mais finos atendem nossos clientes de mistura pronta. A precisão da classificação é impressionante – a contaminação cruzada entre as frações é mínima. Os britadores de modelagem PC1220 lidam apenas com o material de retorno de grandes dimensões, o que mantém os custos operacionais baixos. Esta linha se tornou nosso principal ativo de produção para os mercados de Perak e Kuala Lumpur.”

P: A proporção das cinco categorias de produtos pode ser ajustada?

R: Sim. Ao ajustar as configurações de tamanho de malha da tela do 3YKZ40100 e 2YKZ40100, a taxa de saída para cada categoria pode ser ajustada de forma flexível. Por exemplo, durante a época alta para projectos de infra-estruturas, a quota de produção das fracções de 31–40 mm e 25–31 mm pode ser aumentada, enquanto durante períodos de elevada procura de betão pronto, a produção de agregados finos de 0–6 mm pode ser aumentada.

P: Usar a máquina modeladora PC1220 apenas para processar material de retorno desperdiça a capacidade do equipamento?

R: Não, isso não acontece. Sob condições de processamento de calcário a 1.500 toneladas métricas por hora, o PCZ1820 atinge uma alta taxa de conformação na primeira passagem, com o material de retorno normalmente representando apenas 15% a 20%. Duas unidades PC1220 são mais que suficientes para lidar com esse material de retorno. Linhas de produção de britagem e peneiramento de calcário de grande e média escala Esta configuração é mais eficiente em termos energéticos do que uma solução em que a máquina de moldagem processa todo o material, garantindo ao mesmo tempo que todo o material superdimensionado atenda às especificações.

P: A tela extra larga de 4 metros é fácil de manter?

R: O YKZ40100 apresenta uma estrutura de malha de tela modular, com cada painel de tela individual medindo 1 metro de largura. Para substituição de rotina, apenas as seções desgastadas precisam ser substituídas; não há necessidade de remover toda a superfície da tela. A substituição de um único painel de tela leva aproximadamente 20 a 30 minutos. Sistema agregado de calcário em grande escala com múltiplas especificações.
