Soluções ambientais para operações de fornecimento duplo de areia e cascalho de média e grande escala

Fornecimento EPC de produção de areia usando agregado de calcário ecologicamente correto

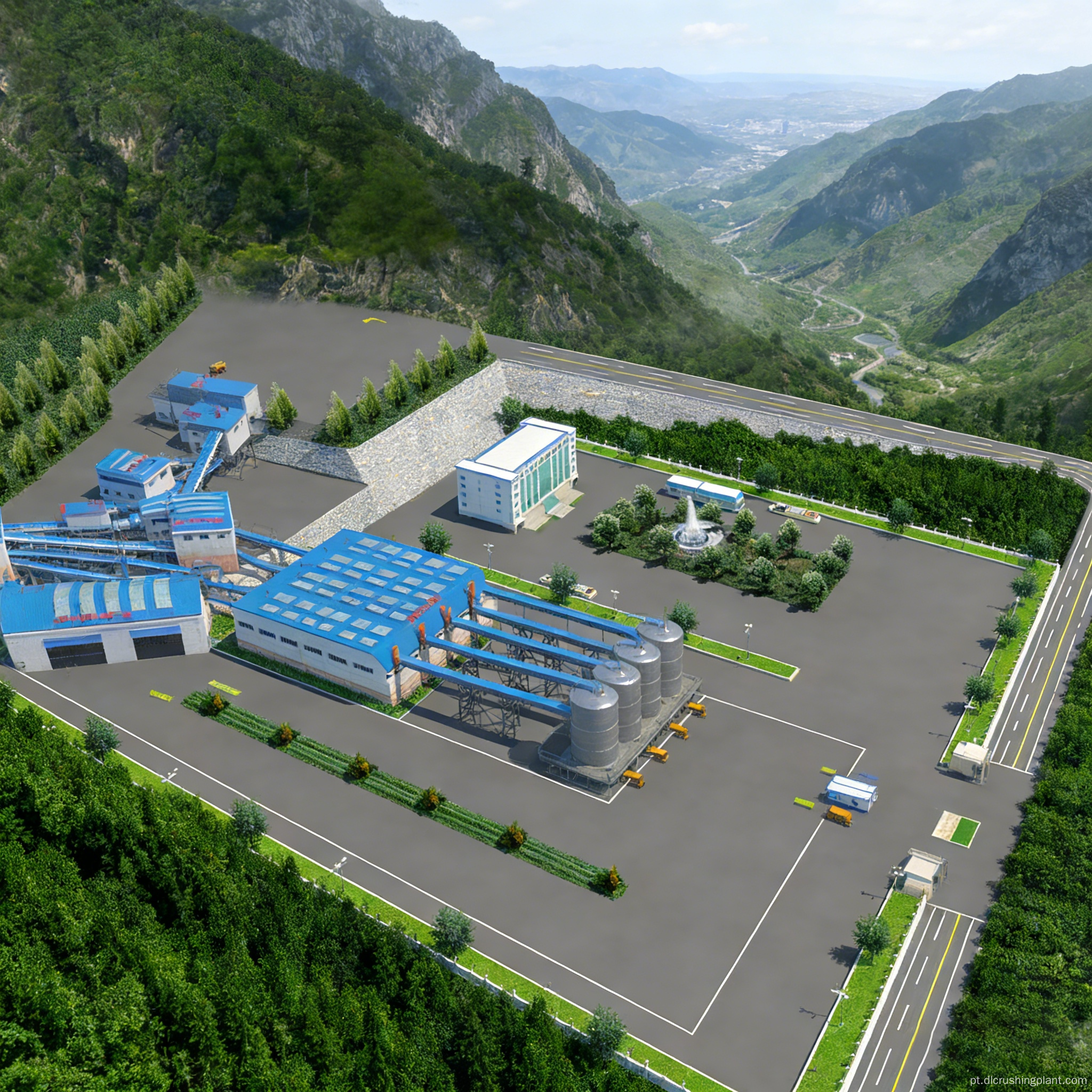

Visão geral do projeto da linha de produção de calcário

Esta solução é uma linha de coprodução de areia calcária e agregados ecologicamente correta, com capacidade de 800 a 1.200 toneladas métricas por hora. Ela emprega um processo que consiste em britagem primária com um britador de martelo para serviço pesado PCZ1820, produção de areia em circuito fechado com uma máquina de moldagem e produção de areia de rotor duplo ZSJ1218 e classificação fina usando uma peneira vibratória KZ de múltiplos estágios. Produz quatro tipos de produtos acabados: agregados de 1–3 mm e 1–2 mm, areia manufaturada de alta qualidade e pó de calcário, atendendo minas verdes de médio a grande porte que fornecem areia e agregados.

Principais desafios: As linhas tradicionais de produção de areia não conseguem separar completamente a areia fina do pó de pedra; a mistura de pó de pedra com areia manufaturada resulta em teor excessivo de pó na areia, levando a altas taxas de rejeição em usinas de concreto pronto. Só existe uma maneira de manusear materiais ultrafinos (menores que 0,5 mm): eles são descartados como resíduos ou vendidos junto com o pó, o que diminui a qualidade do produto. Para linhas de produção de média a grande escala, o controle inadequado de poeira causa graves emissões de poeira quando a areia está seca, dificultando o cumprimento dos padrões ambientais.

Destaques da solução: A máquina de moldagem e fabricação de areia com rotor duplo ZSJ1218 é o principal diferencial - projetada especificamente para processar materiais ultrafinos menores que 0,5–1 mm. Através de impacto e cisalhamento em alta velocidade pelos rotores duplos, esses materiais são convertidos em areia manufaturada de alta qualidade, enquanto o material não conforme é recirculado em um sistema de circuito fechado para reprocessamento. Isso garante um teor de pó controlável na areia fabricada, formatos de partículas arredondados e uma gradação contínua. A unidade única PCZ1820 realiza a britagem primária em uma única passagem a uma taxa de 800 a 1.200 toneladas métricas por hora, exigindo apenas três máquinas principais para toda a linha de produção. O sistema de triagem em vários estágios oferece alta precisão de classificação, com quatro categorias de produtos armazenadas separadamente, permitindo combinações flexíveis de produtos. Toda a linha emprega uma estrutura totalmente fechada e coleta de pó centralizada, alcançando zero emissão de poeira.

Fluxo de processo da linha de produção de calcário

Grandes blocos de calcário são alimentados de maneira uniforme e contínua por um alimentador vibratório ZGC2050 no britador de martelo para serviço pesado PCZ1820, que completa a britagem grossa em uma única passagem.

O material triturado grosseiramente é transportado através de uma correia transportadora para a peneira vibratória 2YKZ3070, onde o agregado acabado de 1–3 mm é separado; material superdimensionado maior que 31,5 mm é devolvido ao britador de martelo para nova britagem.

O material menor que 3 mm entra no conjunto de peneira vibratória 3YKZ3680 (2 unidades), onde são separados agregados de 1–2 mm e 0,5–1 mm, bem como pó de pedra.

O material ultrafino menor que 0,5–1 mm é transportado para a máquina de moldagem e fabricação de areia de rotor duplo ZSJ1218, onde é processado em areia manufaturada de alta qualidade por meio de impacto e cisalhamento em alta velocidade pelos rotores duplos.

Após a produção da areia, o material é classificado pela peneira vibratória 2YKZ3070; a areia fabricada qualificada é enviada para o silo de produto acabado, enquanto o material de qualidade inferior é devolvido em um sistema de circuito fechado ao ZSJ1218 para processamento posterior.

As quatro categorias de produtos acabados são transportadas para silos selados separados para armazenamento independente. Toda a linha é equipada com sistema de coleta de pó, garantindo zero emissão de poeira.

Escopo do serviço EPC da linha de produção de calcário

Desenho da solução, fabricação interna do conjunto completo de equipamentos, instalação e comissionamento no local, treinamento em processos de produção de areia e gerenciamento de operação e manutenção.

Estudo de caso do projeto de linha de produção de calcário

Um projeto de mineração verde de areia e agregados para um grupo regional de materiais de construção na região de Coquimbo, no Chile, com capacidade de produção projetada de 800 a 1.200 toneladas métricas por hora. A matéria-prima é o calcário local de alta qualidade e os produtos acabados são fornecidos às fábricas de concreto pronto de Coquimbo e La Serena, bem como ao mercado de argamassas secas.

A linha de produção é configurada com um britador de martelo para serviço pesado PCZ1820, uma máquina de produção de areia de rotor duplo ZSJ1218 e um sistema de peneiramento de vários estágios. Desde o comissionamento, a capacidade de produção se estabilizou em 900–1.000 toneladas métricas por hora. O módulo de finura da areia fabricada é ajustável entre 2,4 e 2,9, com teor de pó inferior a 5%; a taxa de aceitação em usinas de concreto pronto ultrapassa 98%. O sistema de circuito fechado ZSJ1218 transforma o que antes era material ultrafino descartado em areia manufaturada de alto valor, aumentando a produção de areia em aproximadamente 15%.

Feedback do cliente (inglês): "O sistema de produção de areia de circuito fechado ZSJ1218 é o que diferencia esta planta. Em vez de desperdiçar o material ultrafino, nós o convertemos em areia manufaturada de alta qualidade com gradação consistente. Nossos clientes de mistura pronta notam a diferença: a qualidade da areia é confiável, lote após lote. O design fechado e livre de poeira também facilitou a obtenção de nossa licença ambiental, que era uma grande preocupação antes deste projeto. Agora somos o fornecedor preferido de agregados e areia na região de Coquimbo."

Perguntas frequentes sobre linha de produção de calcário

P: Qual é o princípio por trás do processamento de materiais ultrafinos do ZSJ1218?

R: A máquina de fabricação de areia de rotor duplo ZSJ usa dois pares de rotores contra-rotativos para submeter material ultrafino a impacto, cisalhamento e moagem em alta velocidade, transformando pó de rocha em areia manufaturada com bordas afiadas e grãos arredondados. Linha de produção e coprodução de areia calcária ecologicamente correta Ao contrário das máquinas tradicionais de fabricação de areia que trituram partículas grandes, a ZSJ “remodela e refaz” materiais ultrafinos, transformando resíduos em um recurso valioso.

P: O design fechado afeta a capacidade de produção?

R: Não, isso não acontece. O sistema de coleta de pó é uma instalação independente de proteção ambiental que não está integrada ao processo de britagem e peneiramento da linha de produção principal; a capacidade de produção projetada de 800–1.200 toneladas métricas por hora permanece inalterada. Equipamento de coprodução ecologicamente correto para areia produzida mecanicamente a partir de calcário.

P: Esta linha de produção é adequada para matérias-primas com alto teor de argila?

R: O ZSJ1218 é mais adequado para matéria-prima de calcário limpo. Se a matéria-prima tiver alto teor de argila, recomendamos adicionar uma etapa de pré-peneiramento ou lavagem antes da tremonha de alimentação para remover a argila, evitando assim que ela afete o controle do teor de pó da areia fabricada.Sistema de agregado de calcário de mina verde de tamanho médio.

Para obter uma solução e um orçamento detalhado para uma linha de coprodução de areia calcária e agregados de 800 a 1.200 toneladas métricas por hora, entre em contato com nossa equipe técnica.
