Solução em larga escala para produção contínua de linha dupla de alta precisão de agregados especiais

Esta proposta descreve uma linha de produção paralela de linha dupla para agregados finos de calcário com capacidade de 2.200 a 2.600 toneladas métricas por hora. O sistema emprega uma configuração onde duas linhas de produção independentes operam em paralelo. Cada linha é equipada com um alimentador vibratório ZGC2050 e um britador de martelo PCZ1820 para britagem primária. As linhas compartilham dois britadores modeladores PC1622 para britagem secundária e peneiras vibratórias da série 12 KZ (6 unidades de 3YKZ3080 + 6 unidades de 2YKZ3080). A linha de produção produz quatro tipos de produtos acabados: agregados finos de 1–3 mm, 1–2 mm, 0,5–1 mm e pó de calcário, visando mercados de alto valor agregado com requisitos rigorosos de tamanho de partícula, como argamassa misturada a seco, concreto especial e cargas químicas.

Principais Desafios: Os preços de mercado para agregados finos (0,5–1 mm, 1–2 mm, etc.) são significativamente mais altos do que aqueles para agregados graúdos convencionais, mas alcançar uma classificação fina de alta capacidade apresenta desafios técnicos significativos – área de triagem insuficiente por linha resulta em baixa precisão de classificação e altas taxas de mistura de materiais; as telas convencionais são propensas a obstruir e diminuir a produção sob condições de materiais altamente finos; uma configuração de linha única faz com que toda a linha de produção seja desligada durante a manutenção, representando riscos significativos para o cumprimento de contratos de fornecimento de longo prazo.

Destaques da solução: Uma arquitetura paralela de linha dupla permite manutenção sem tempo de inatividade da produção; enquanto uma linha está em manutenção, a outra opera em plena capacidade. Doze peneiras vibratórias KZ são divididas em dois grupos: o primeiro grupo de seis peneiras de três camadas 3YKZ3080 lida com a classificação de tamanhos de partículas grossas nas faixas de 1–3 mm e 1–2 mm, com material superdimensionado retornado para remodelagem; O segundo grupo consiste em 6 peneiras 2YKZ3080 de dois andares, que realizam a separação fina de materiais menores que 1–2 mm em frações de 0,5–1 mm e pó de calcário. A operação paralela dessas 12 peneiras garante alta precisão de classificação com produtividade de 2.200 a 2.600 toneladas métricas por hora, com taxa de mistura controlada dentro de 3%. O britador de martelo para serviço pesado PCZ1820 tem capacidade de processamento de unidade única de 1.100 a 1.300 toneladas métricas por hora, equilibrando a capacidade de produção em ambas as linhas.

Grandes blocos de calcário são alimentados de maneira uniforme e contínua por dois alimentadores vibratórios de alta resistência ZGC2050 em dois britadores de martelo de alta resistência PCZ1820 (operando simultaneamente em ambas as linhas) para completar a britagem primária.

O material britado grosso de ambas as linhas é transportado através de correias transportadoras separadas para o primeiro conjunto de seis peneiras vibratórias de três andares 3YKZ3080, que separam os agregados acabados em dois tamanhos: 1–3 mm e 1–2 mm.

O material maior que 3 mm (tamanho grande) é retornado através de um transportador de retorno para dois britadores de modelagem PC1622 para britagem fina secundária. Após a britagem, o material retorna às peneiras 3YKZ3080 para reclassificação, formando um processo em circuito fechado.

O material menor que 2 mm é transportado para o segundo conjunto de seis peneiras vibratórias de dois andares 2YKZ3080, onde é peneirado finamente para separar o pó de pedra e o agregado acabado de 0,5–1 mm.

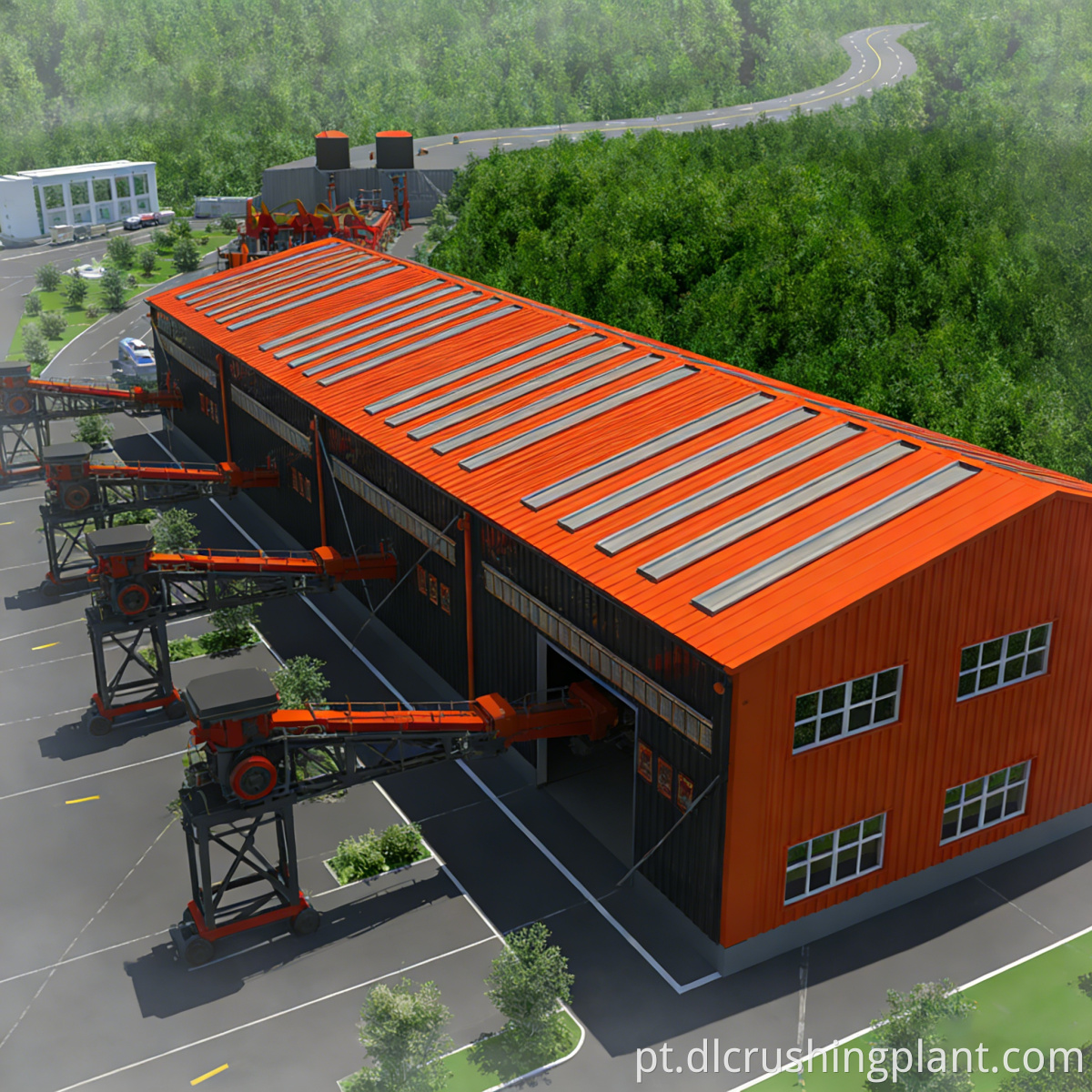

Os quatro tipos de produtos acabados (1–3 mm, 1–2 mm, 0,5–1 mm e pó de pedra) são transportados para silos separados e selados de produtos acabados e armazenados independentemente por tipo.

Projeto: Análise do tamanho das partículas da matéria-prima, posicionamento do produto para as quatro categorias, projeto de configuração de malha de peneiramento fino e plano de balanceamento de capacidade de produção de linha dupla

Fabricação de equipamentos: Triturador de martelo pesado PCZ1820, máquina modeladora PC1622, peneiras vibratórias 3YKZ3080/2YKZ3080 e produção interna completa de sistemas de alimentação e transporte

Instalação e comissionamento: gerenciamento de construção sincronizado para ambas as linhas, configuração de tela de precisão, testes independentes para cada linha e testes conjuntos de aceitação de precisão de classificação de carga total para ambas as linhas

Gestão de Operação e Manutenção: Treinamento em processos de peneiramento fino, fornecimento de peças de reposição de peneiras de precisão, monitoramento do tamanho das partículas do produto acabado e suporte técnico remoto

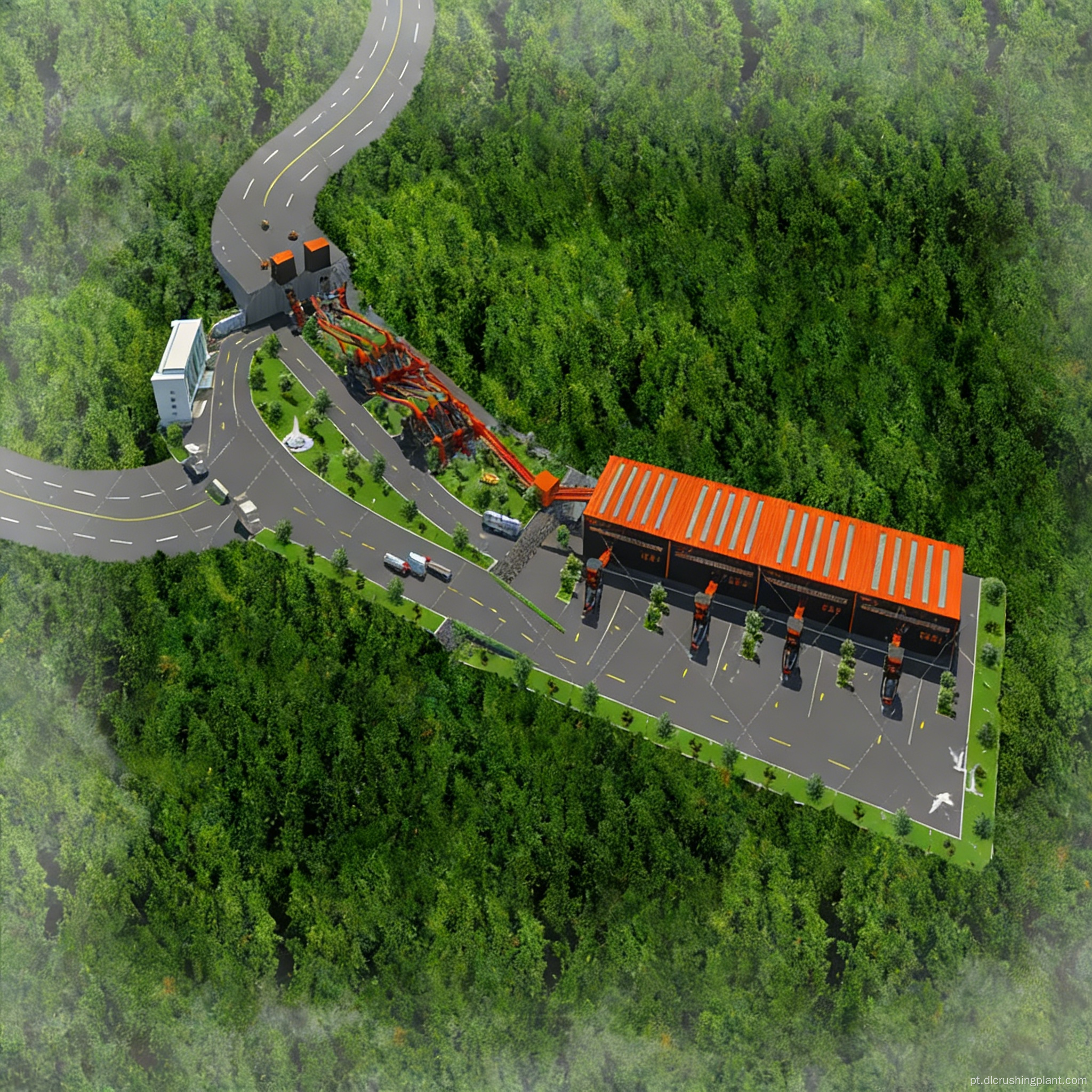

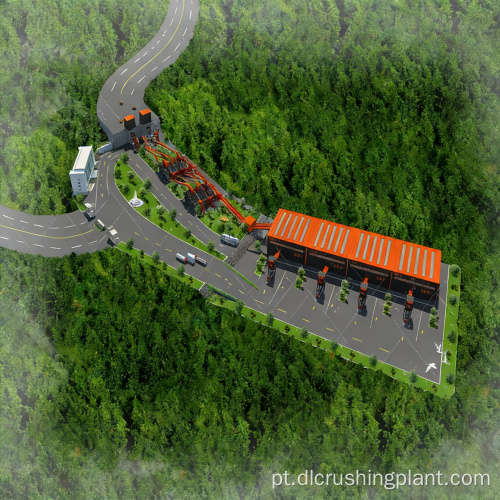

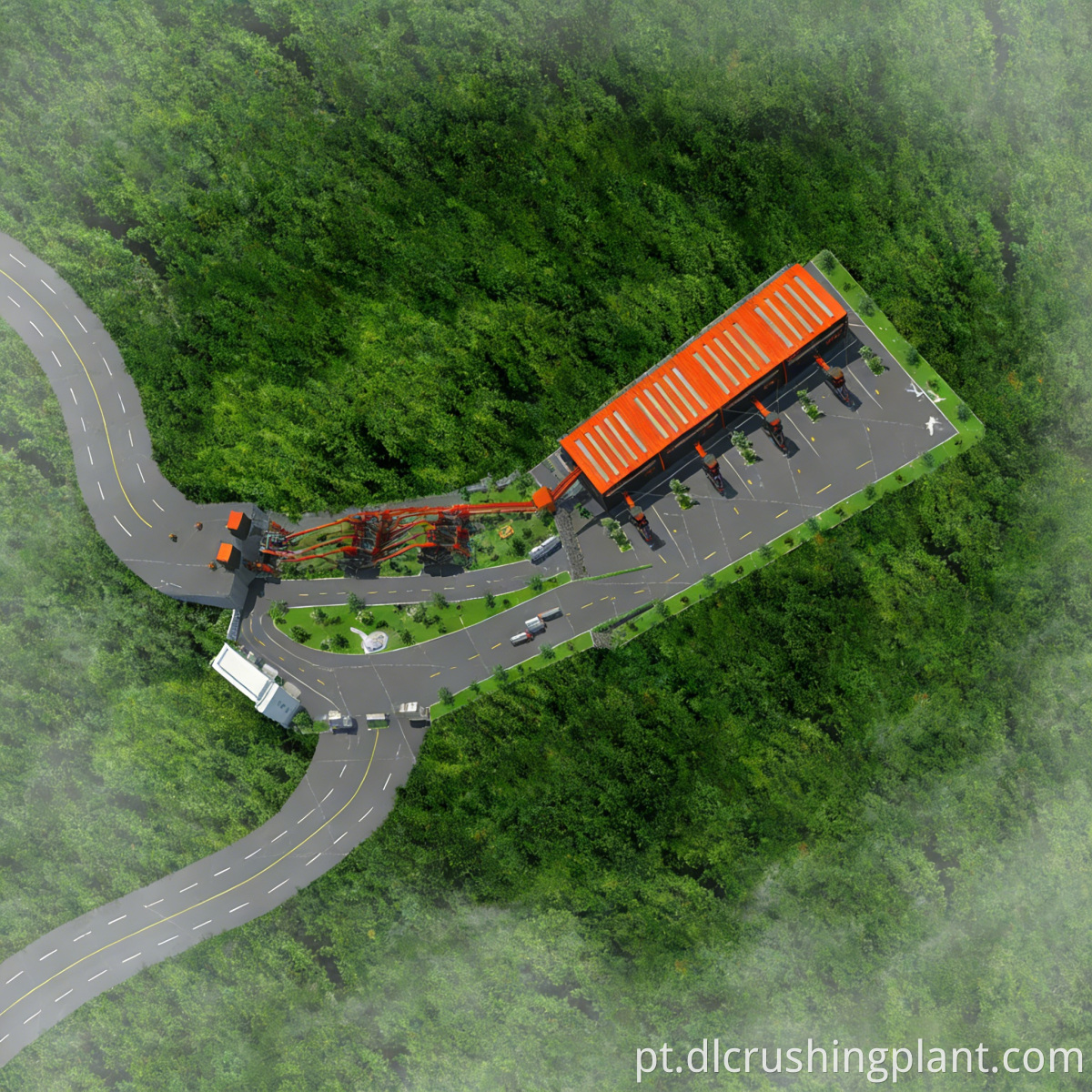

Este projecto envolve uma base de produção de agregados finos para um grande grupo de materiais de construção na província de Limpopo, África do Sul. Com uma capacidade de produção projetada de 2.200 a 2.600 toneladas métricas por hora, a instalação utiliza calcário local de alta qualidade como matéria-prima e tem como alvo as indústrias de argamassa seca e concreto especial na África Austral.

A linha de produção adota uma configuração paralela de linha dupla, apresentando um esquema de classificação de dois estágios compreendendo 2 britadores de martelo para serviço pesado PCZ1820, 2 máquinas modeladoras PC1622 e 12 peneiras vibratórias KZ. Desde o comissionamento, a capacidade de produção permaneceu estável, com alta precisão de classificação e baixas taxas de mistura nas quatro categorias de produtos. O agregado fino de 0,5–1 mm penetrou com sucesso no mercado sul-africano de argamassa seca e possui um preço premium. A operação independente das duas linhas elimina o risco de paralisação total da produção, garantindo o cumprimento estável dos contratos de fornecimento de longo prazo.

Feedback do cliente: "A configuração de linha dupla com peneiras de 12 KZ nos dá o rendimento e a precisão de classificação que precisamos para o mercado de agregados especiais. A fração de 0,5 a 1 mm tornou-se um produto de alta margem para nós, clientes de argamassa seca. Ser capaz de manter uma linha enquanto a outra funciona em capacidade total manteve nossos compromissos de entrega 100% no caminho certo. A consistência do tamanho das partículas em todos os quatro produtos é exatamente o que nossos clientes premium exigem."

P: Qual é a diferença entre as telas KZ e as telas resistentes ZSG?

R: A série KZ consiste em peneiras vibratórias circulares de tamanho médio, adequadas para peneiramento fino de materiais de granulação fina, oferecendo alta precisão de peneiramento e baixas taxas de mistura de materiais; a série ZSG consiste em peneiras lineares resistentes, adequadas para peneiramento grosso e classificação de partículas grandes em alta capacidade. Projeto e fornecimento de uma linha de produção de classificação fina de calcário em grande escala Como esta solução se concentra principalmente em produtos de granulação fina, a série KZ foi selecionada para garantir a precisão da classificação.

P: A proporção das quatro categorias de produtos pode ser ajustada?

R: Sim. Ao ajustar as configurações de tamanho de malha do primeiro conjunto (3YKZ3080) e do segundo conjunto (2YKZ3080), a proporção de produção de cada categoria de produto pode ser ajustada de forma flexível, permitindo a otimização dinâmica do mix de produtos com base nas mudanças sazonais na demanda do mercado.Linha de produção para agregados finos de calcário para materiais de construção especiais.

P: O PCZ1820 pode operar de forma estável a 1.100–1.300 toneladas métricas por hora no longo prazo?

R: Sim. O PCZ1820 foi projetado para uma capacidade de processamento de 1.000 a 1.500 toneladas métricas por hora. Sob condições de processamento de calcário, ele pode operar de forma estável na faixa de 1.100 a 1.300 toneladas métricas por hora no longo prazo; a simples substituição regular das cabeças dos martelos manterá a capacidade de produção e o tamanho das partículas do produto. Fabricação e instalação de equipamentos de linha de processamento para quatro tipos de agregados finos.

Para obter uma solução e cotação para uma linha dupla de produção de agregados finos processando 2.200–2.600 toneladas métricas por hora de calcário, entre em contato com nossa equipe técnica.
