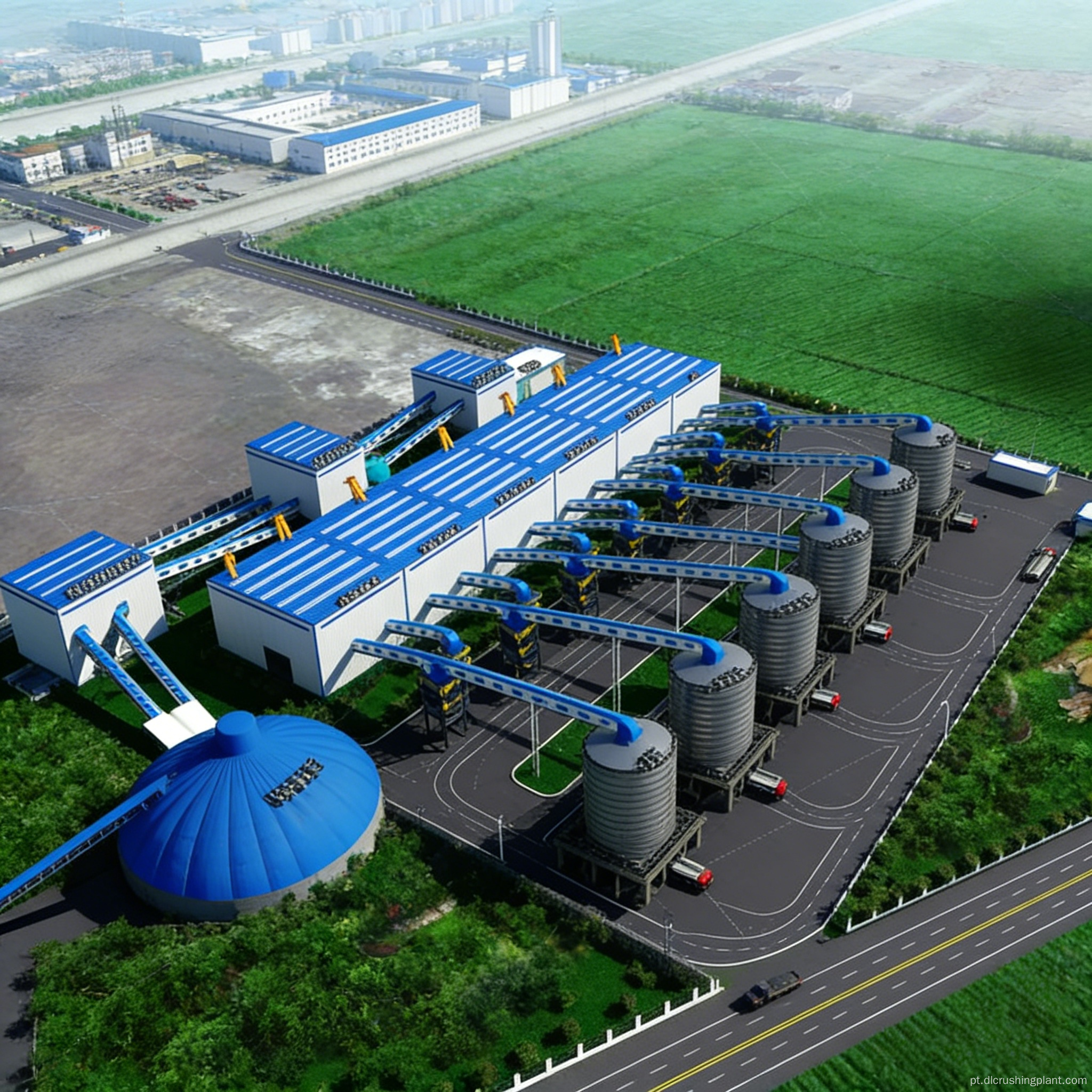

Sistema de classificação e britagem fina de calcário de alta capacidade Seis categorias de produtos que cobrem toda a faixa de tamanho de partícula

Sistema de britagem de calcário fino e de alta capacidade

Visão geral do projeto da linha de produção de calcário

Esta solução é um sistema de britagem e classificação fina de calcário de alta capacidade, com capacidade de 3.000 toneladas métricas por hora. Ela emprega um britador de martelo de serviço pesado PCZ2125 para britagem primária, seguido por dois britadores de modelagem PC1622 operando em paralelo para britagem secundária e oito peneiras vibratórias de dois andares 3YKZ3680 para realizar dois conjuntos de peneiramento fino de quatro estágios. O processo produz seis categorias de produtos acabados: agregados de 1–3 mm, 1–2 mm, 0,8–1,5 mm, 0,5–0,8 mm e 0,3–0,5 mm e pó de calcário, cobrindo toda a faixa de tamanho de partícula, desde areia grossa até pó fino. O sistema visa nichos de mercado de alto valor agregado, como materiais de construção especiais, argamassa misturada a seco e cargas químicas.

Principais desafios: As linhas tradicionais de produção de agregados normalmente produzem especificações de 3 a 4 com amplas faixas de tamanho de partícula (por exemplo, 0 a 5 mm), não atendendo aos requisitos de controle preciso do tamanho de partícula de agregado em aplicações como argamassa misturada a seco e concreto especial; As configurações de peneiramento convencionais não conseguem separar com precisão materiais de granulação fina em vários produtos com diferenças de classificação mais estreitas – como 0,8–1,5 mm, 0,5–0,8 mm e 0,3–0,5 mm – dificultando a entrada em nichos de mercado de alto valor agregado; alta capacidade e classificação fina são normalmente mutuamente exclusivas, e o gargalo de capacidade da triagem fina limita a capacidade geral da linha.

Destaques da solução: Um único britador de martelo para serviço pesado PCZ2125 processa 3.000 toneladas métricas por hora de britagem primária, enquanto dois britadores de modelagem PC1622 operando em paralelo garantem que a capacidade de britagem secundária seja adequadamente combinada. O principal destaque está no processo de classificação – oito peneiras vibratórias de dois andares 3YKZ3680 são divididas em dois grupos: o primeiro grupo de quatro peneiras separa duas classes de produto acabado de grão grosso (1–3 mm e 1–2 mm), com material maior que 3 mm retornado à máquina de conformação; O segundo grupo de quatro peneiras realiza uma separação mais precisa em quatro estágios de materiais menores que 2 mm, separando 0,8–1,5 mm, 0,5–0,8 mm, 0,3–0,5 mm e pó de calcário. A operação paralela das oito peneiras supera o gargalo de capacidade na peneiração fina, alcançando uma capacidade de produção de 3.000 toneladas métricas por hora e classificação fina em seis categorias de produtos.

Fluxo de processo da linha de produção de calcário

Grandes blocos de calcário são alimentados de maneira uniforme e contínua por um alimentador vibratório de serviço pesado ZGC2560 em um britador de martelo de serviço pesado PCZ2125 para britagem grossa primária.

Após a britagem grosseira, o material é transportado pela correia transportadora principal para uma tremonha intermediária e, em seguida, distribuído uniformemente por um alimentador para dois britadores de modelagem PC1622 para completar a britagem e modelagem secundária.

Após a britagem secundária, o material é transportado para o primeiro conjunto de quatro peneiras vibratórias de dois andares 3YKZ3680, que separam os agregados acabados em dois tamanhos: 1–3 mm e 1–2 mm.

O material de tamanho maior que 3 mm é retornado através de uma correia transportadora de retorno ao britador de moldagem PC1622 para nova britagem, formando um processo de circuito fechado.

O material menor que 2 mm é transportado para o segundo conjunto de quatro peneiras vibratórias de dois andares 3YKZ3680 para peneiramento fino adicional para produzir três graus de agregado fino (0,8–1,5 mm, 0,5–0,8 mm e 0,3–0,5 mm), bem como pó de pedra.

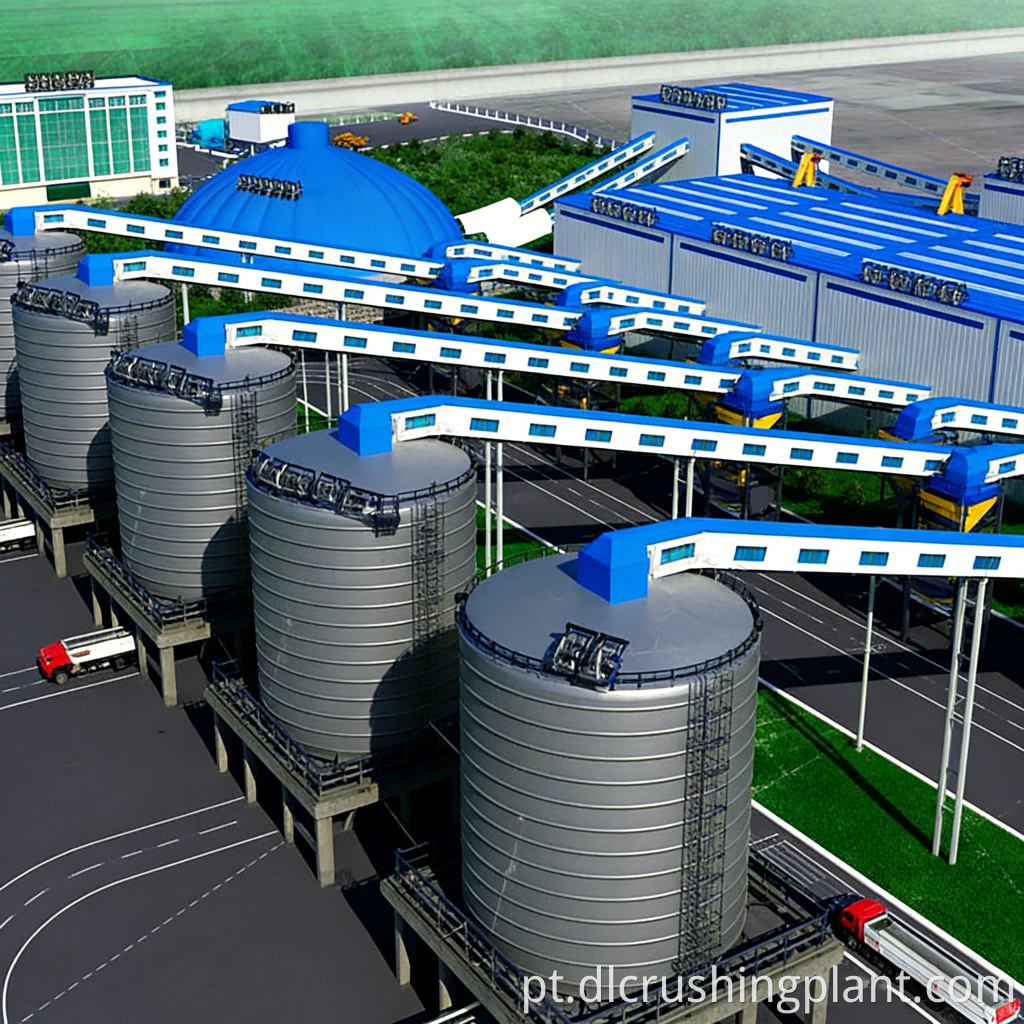

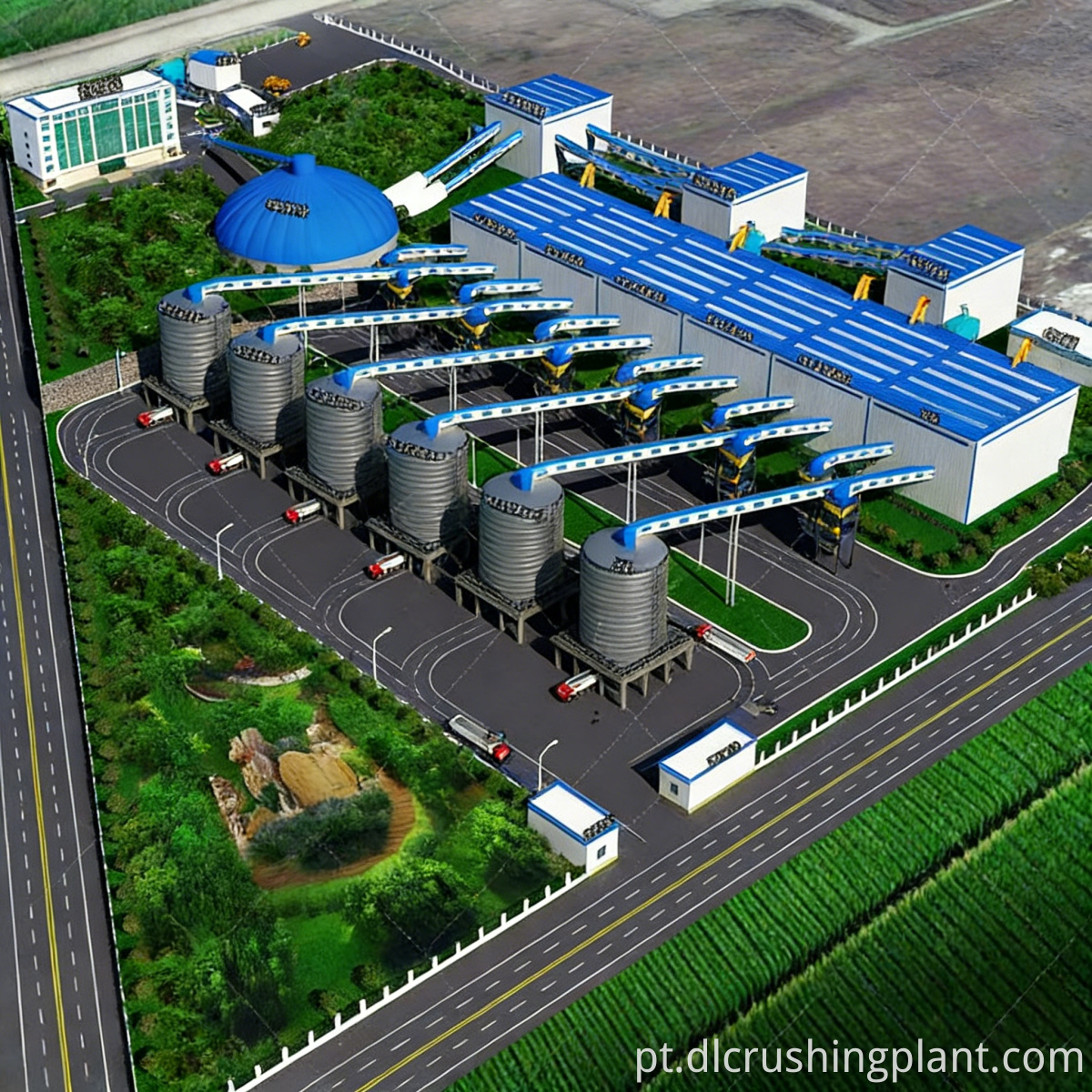

As seis categorias de produtos são transportadas por correias transportadoras até seus respectivos silos lacrados de produtos acabados, onde são armazenados separadamente por tipo para facilitar vendas diferenciadas.

Escopo do serviço EPC da linha de produção de calcário

Design da solução: Análise do tamanho das partículas da matéria-prima, posicionamento do produto para as seis categorias, design da fórmula de triagem fina, planejamento logístico para vários silos de produtos acabados

Fabricação de equipamentos: britador de martelo para serviço pesado PCZ2125, britador de martelo modelador PC1622, peneira vibratória 3YKZ3680 e um conjunto completo de sistemas de alimentação e transporte - todos fabricados internamente

Instalação e comissionamento: Orientação de construção no local, instalação de equipamentos, otimização de configuração de malha de tela, comissionamento integrado e testes de aceitação para garantir que todas as seis categorias de produtos atendam às especificações

Gestão de Operação e Manutenção: Treinamento em processos de triagem, fornecimento de peças sobressalentes de telas de precisão, monitoramento da qualidade do produto acabado e suporte técnico remoto

Estudo de caso do projeto de linha de produção de calcário

Um projeto de classificação fina para agregados especiais em um importante grupo de materiais de construção em Abu Dhabi, Emirados Árabes Unidos, com capacidade projetada de 3.000 toneladas métricas por hora. A matéria-prima é o calcário local e o mercado-alvo abrange segmentos de alto valor agregado, como argamassa seca, concreto especial e cargas químicas.

A linha de produção é configurada com um britador de martelo para serviço pesado PCZ2125, dois britadores de martelo modeladores PC1622 e oito peneiras de dois andares 3YKZ3680, dispostas em dois conjuntos para classificação fina. Desde o início da produção, seis categorias de produtos acabados foram produzidas de forma consistente, com um preço premium de 40% a 80% em relação aos agregados padrão de 0 a 5 mm. Os agregados finos de 0,3–0,5 mm e 0,5–0,8 mm entraram com sucesso no mercado de argamassas secas do Oriente Médio, enquanto o pó de calcário é fornecido a empresas químicas locais como matéria-prima para agentes de dessulfurização ecológicos.

Feedback do cliente (inglês): "A classificação de seis produtos é uma vantagem competitiva real para nós. Em vez de vender agregados a granel de 0 a 5 mm a preços de commodities, agora fornecemos frações específicas para fábricas de argamassa seca, produtores de concreto especial e até mesmo clientes da indústria química. A configuração de oito peneiras processa 3.000 TPH sem gargalos na classificação fina, que era nossa principal preocupação antes do projeto. O preço premium de nossas frações finas melhorou drasticamente nossas margens."

Perguntas frequentes sobre linha de produção de calcário

P: A triagem de seis categorias exige mudanças frequentes na malha da tela?

R: Não. Cada um dos dois conjuntos de oito peneiras é equipado com peneiras fixas, sendo cada conjunto responsável pela classificação de diferentes faixas de tamanho de partícula, portanto, não é necessária a substituição da peneira. A manutenção de rotina envolve apenas verificações periódicas de desgaste da tela. Serviços Turnkey EPC para linhas de produção de agregados finos de calcário.

P: O teor de pó de pedra pode ser ajustado?

R: Sim. Ao ajustar a configuração da abertura da camada inferior da tela no segundo conjunto de peneiras, o tamanho da partícula de corte para o pó de pedra e a taxa de produção podem ser ajustados para atender às necessidades do cliente. Sistema agregado de vários graus de calcário de alto rendimento.

P: Esta configuração suporta a adição de categorias adicionais de tamanho de partícula posteriormente?

R: Sim. O 3YKZ3680 é uma tela de três camadas; a configuração atual permite a adição de uma categoria de tamanho de partícula intermediário utilizando a terceira camada de peneira, ou a expansão para sete ou oito categorias adicionando outro conjunto de peneiras.Linha de produção de areia calcária fina e cascalho para agregados de alto valor agregado.

Para uma solução de sistema de classificação de calcário fino de 3.000 toneladas por hora e um orçamento detalhado, entre em contato com nossa equipe técnica para obter uma proposta customizada.
