Sistema de britagem de agregado de calcário 5M TPA Solução de expansão de linha dupla Saída multiespecificações EPC pronto para uso

1. Visão geral do projeto

Sistema de britagem de calcário e produção de agregados Zhongyu Dingli 5M TPA - atualização de capacidade total baseada em expansão

Este projeto de agregados de calcário de 5 milhões de toneladas por ano é uma expansão estratégica que integra uma linha existente atualizada de 500.000 TPA com uma linha de processamento recém-construída de 4,5 milhões de TPA sob uma única estrutura EPC. Com um investimento total de 10 milhões de RMB (incluindo 1,5 milhões de RMB destinados à proteção ambiental), o sistema de linha dupla maximiza o valor do ativo original, ao mesmo tempo que aumenta dez vezes a capacidade total, produzindo uma gama abrangente de agregados e areia manufaturada para cadeias de fornecimento de construção e infraestrutura.

Escala do Projeto

• Produção anual: 5 milhões de TPA (5 milhões de toneladas por ano)
• Linha Original: 500.000 TPA - agregados de brita
• Linha de Expansão: 4,5M TPA - areia manufaturada, brita moldada, areia seca, material em pó
• Investimento total: 10 milhões de RMB (proteção ambiental: 1,5 milhão de RMB)
• Material de processamento: calcário

Espectro completo de produtos

Linha original 500K TPA: pó de pedra de 0-5 mm, pedra britada de 5-10 mm, 10-20 mm, 20-30 mm, 30-40 mm

Linha TPA de expansão 4,5M: areia seca de 0-3mm, areia manufaturada de 0-3mm, brita de 5-22mm, brita em formato de 5-26mm, areia terrosa de 0-5mm, material em pó de 0-0,075mm

Cenário de aplicação

Grandes pedreiras de calcário, bases regionais de fornecimento de agregados e empresas de materiais de construção que procuram expandir a produção ao mesmo tempo que reutilizam a infra-estrutura existente - onde agregados multi-especificações e areia manufaturada são simultaneamente necessários para os mercados comerciais de betão, asfalto, bases rodoviárias e materiais de construção.

Principais pontos problemáticos resolvidos

Linha existente subutilizada com alta pressão de CAPEX de expansão: A integração de linha dupla mantém o equipamento original, enquanto a nova linha de 4,5M TPA maximiza o ROI no local existente.

Gama estreita de produtos que limita a cobertura do mercado: mais de 10 especificações de produtos, desde pó de pedra até agregados de 40 mm, além de areia manufaturada.

Pressão de conformidade ambiental em escala expandida: investimento ambiental dedicado de 1,5 milhão de RMB com sistemas fechados e gerenciamento de poeira.

Programação complexa de vários produtos em um único local: Layout coordenado de linha dupla com pátios de estoque de produtos separados e fluxo de material otimizado.

Destaques da solução

• Estratégia de expansão no local: linha original preservada e integrada, zero desperdício de reconstrução do local
• Saída paralela de linha dupla cobrindo todo o espectro de agregados, desde pó de 0,075 mm até pedra grossa de 40 mm
• Investimento ambiental de 1,5 milhão de RMB – poeira, água e ruído totalmente gerenciados
• Entrega completa de EPC cobrindo ambas as linhas como um sistema unificado

2. Fluxo do Processo

Britagem de calcário de linha dupla com produção de agregados e areia multi-especificações

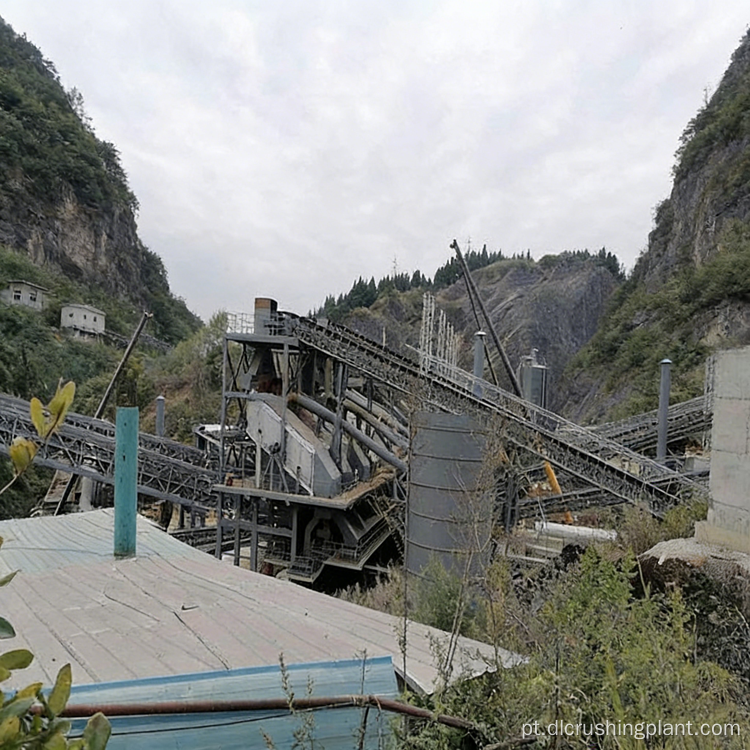

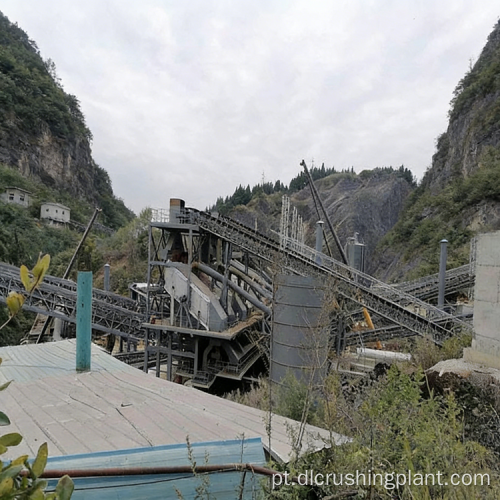

Na linha original de 500K TPA, o calcário é alimentado por um alimentador vibratório ZGC1138 em um britador de mandíbula PE750x1060 para britagem primária e depois processado por um britador de martelo XPC1012 para redução secundária e modelagem. O material é classificado pelas peneiras vibratórias 3VRZ460 e 2VRZ2460 em produtos de 0-5mm, 5-10mm, 10-20mm, 20-30mm e 30-40mm.

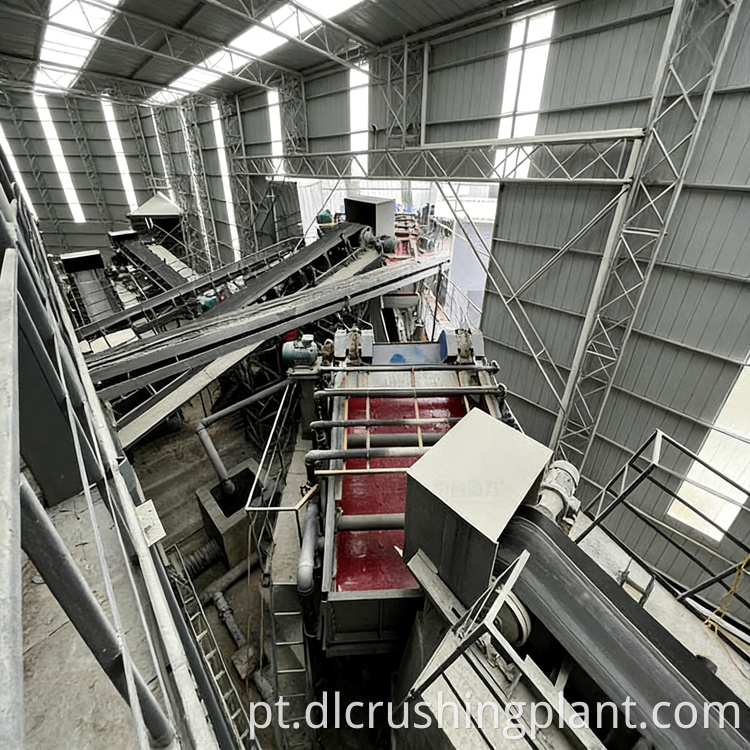

Na linha de expansão 4,5M TPA, o calcário passa por britagem e modelagem em vários estágios por meio de um circuito projetado especificamente, produzindo areia seca de 0-3 mm, areia manufaturada de 0-3 mm, brita em formato de 5-22 mm e 5-26 mm, areia terrosa de 0-5 mm e material em pó de 0-0,075 mm. Ambas as linhas operam em paralelo coordenado, compartilhando infraestrutura local e sistemas de transporte para maximizar a eficiência.

3. Conteúdo do Serviço EPC

EPC de linha dupla de 10 milhões de RMB – integração de ativos existentes e entrega de expansão total

Projeto de solução

• Auditoria de linha existente e avaliação de integração (telas ZGC1138, PE750x1060, XPC1012, VRZ)
• Projeto de processo de linha de expansão para saída multi-especificação de 4,5M TPA
• Layout coordenado da planta de linha dupla com infraestrutura compartilhada
• Plano de conformidade ambiental com alocação orçamentária de 1,5 milhão de RMB

Fabricação de Equipamentos

• Pacote completo de equipamentos para linha de expansão: britadores, fabricantes de areia, peneiras vibratórias, alimentadores, transportadores
• Pacote ambiental: oficinas fechadas, coletores de pó, sistemas de circulação de água
• Componentes compatíveis com compatibilidade para integração perfeita com equipamentos de linha originais
• Fabricação com certificação ISO com testes de aceitação de fábrica

Instalação e Comissionamento

• Instalação paralela da linha de expansão sem interromper a produção da linha original
• Comissionamento completo de integração de linha dupla e otimização de agendamento
• Teste em 5M TPA combinado com garantia de desempenho em todas as especificações do produto
• Treinamento de operadores para operações coordenadas multilinhas (5 a 7 dias)

Suporte a operações e manutenção

• Fornecimento de continuidade de peças de desgaste da linha original (peças compatíveis com PE750x1060, XPC1012)
• Programa de manutenção da linha de expansão com manutenção programada
• Contratos anuais de manutenção para ambas as linhas como um sistema unificado
• Monitoramento remoto e gerenciamento de dados de produção

4. Casos e dados do projeto

Desempenho no mundo real - Sistema de agregado de calcário de linha dupla 5M TPA

Projeto: 5M TPA Britagem de Calcário e Produção de Agregados - Expansão EPC Investimento Total: RMB 10 milhões (ambiental: RMB 1,5 milhão) Configuração: Linha original de 500K TPA mantida + Nova linha de expansão de 4,5M TPA

Dados de Produção (Pós-Comissionamento)

Produção anual combinada - Meta: 5 milhões de TPA - Alcançada: 5,1 milhões de TPA Produção da linha original do ano 1 - Meta: 500.000 TPA - Alcançada: Mantida em capacidade total Produção da linha de expansão - Meta: 4,5 milhões de TPA - Alcançada: 4,6 milhões de TPA Especificações totais do produto - Meta: 10+ graus - Alcançada: Todas as emissões de poeira dentro das especificações - Padrão: compatível - Alcançado: abaixo de 15 mg/m3 Eficiência de CAPEX - total de 10 milhões de RMB - Resultado: 2 RMB por tonelada de capacidade anual

A estratégia de expansão preservou e integrou totalmente a linha original de 500K TPA, incluindo o alimentador vibratório ZGC1138, o britador de mandíbula PE750x1060, o britador de martelo XPC1012 e ambas as peneiras vibratórias VRZ - eliminando a necessidade de demolir ou substituir ativos funcionais existentes. A nova linha de 4,5 milhões de TPA foi construída em paralelo, compartilhando o acesso ao local e a infraestrutura de transporte, alcançando uma capacidade total combinada de 5 milhões de TPA com um investimento total de apenas 10 milhões de RMB.

Feedback do cliente

"A abordagem EPC de linha dupla nos permitiu manter nossa planta original funcionando durante toda a construção. 12 meses após a assinatura do contrato, estávamos operando ambas as linhas simultaneamente. A gama de produtos que podemos oferecer agora abriu três novos segmentos de clientes que não podíamos atender antes."

• Gerente Geral, Grupo de Agregados de Calcário

5. Perguntas frequentes

Q1: A linha de produção original pode continuar funcionando durante a construção da expansão?

Sim. A abordagem de expansão EPC foi projetada para interrupção mínima da produção. A linha original 500K TPA com seu britador de mandíbula PE750x1060, britador de martelo XPC1012 e peneiras vibratórias VRZ continua em plena operação durante a construção da nova linha 4,5M TPA. Ambas as linhas partilham infra-estruturas locais, tais como estradas de acesso e fornecimento de energia, mas operam de forma independente, pelo que o comissionamento da expansão não requer qualquer encerramento da linha original. Assim que ambas as linhas estiverem operacionais, um sistema de programação unificado coordena o fluxo de materiais e a alocação no pátio de estoque de produtos para máxima eficiência combinada.

Q2: Por que a linha de expansão produz uma gama de produtos muito mais ampla do que a original?

A linha original 500K TPA foi projetada para classes de agregados de construção padrão (5-40 mm). A nova linha de expansão 4,5M TPA foi projetada para atender à demanda mais ampla do mercado por agregados e areia manufaturada, adicionando produtos finos, incluindo areia seca de 0-3 mm, areia manufaturada de 0-3 mm, pedra britada em formato de 5-26 mm e material em pó de 0-0,075 mm. Essa gama mais ampla de produtos permite que a unidade forneça plantas comerciais de concreto, estações de mistura de asfalto, empreiteiros de bases rodoviárias e usuários industriais de pó de cálcio simultaneamente - maximizando a receita por tonelada de calcário processado.

P3: Como é alocado o investimento ambiental de 1,5 milhão de RMB e quais padrões de conformidade ele atende?

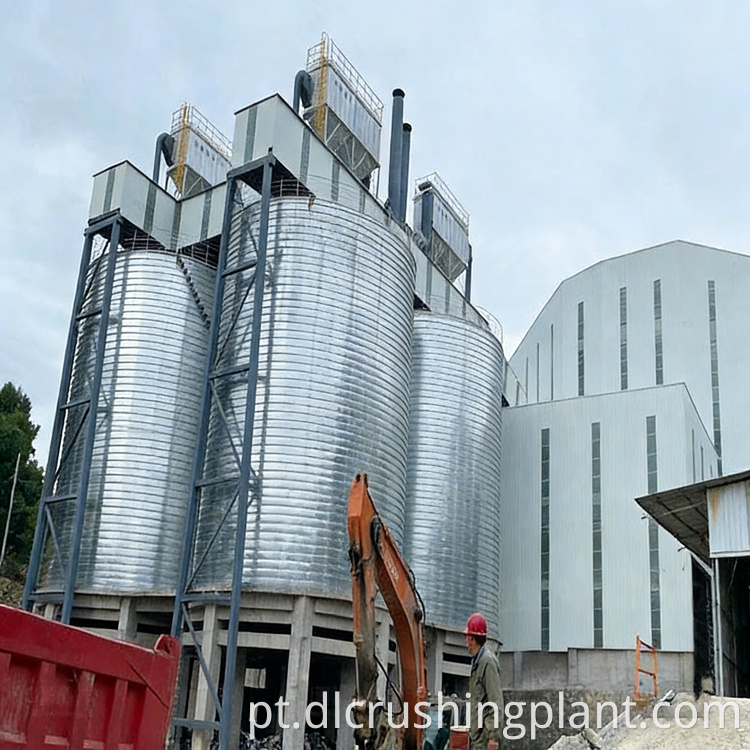

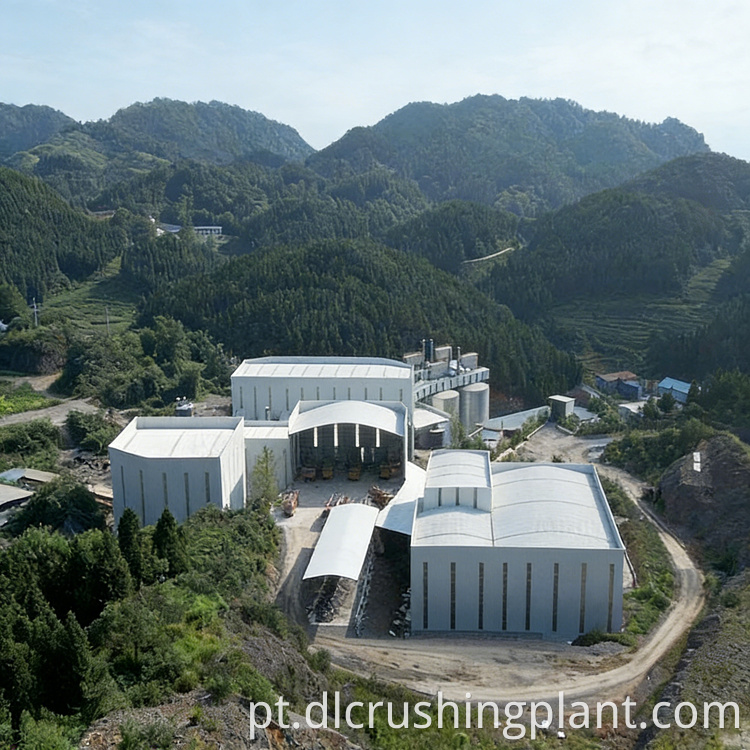

O orçamento ambiental de 1,5 milhão de RMB cobre quatro áreas principais: coletores de pó pulsados ​​em todos os pontos de britagem, peneiramento e transferência; uma estrutura de oficina fechada abrangendo as principais áreas de produção; um sistema de sprinklers atomizadores para supressão de poeira em tempo real; e sistema de circulação de água para lavagem de areia manufaturada com descarga zero de líquido. Juntas, estas medidas alcançam a emissão de poeira abaixo dos limites padrão nacionais, controlam o ruído nos limites do local e permitem que o projeto seja aprovado na avaliação de impacto ambiental para uma operação de processamento de calcário 5M TPA.
