Sistema de linha dupla de produção de agregado de calcário TPA 1,8M com areia fabricada e areia lavada

Sistema de linha dupla de produção de agregado de calcário TPA 1,8M com areia fabricada e areia lavada

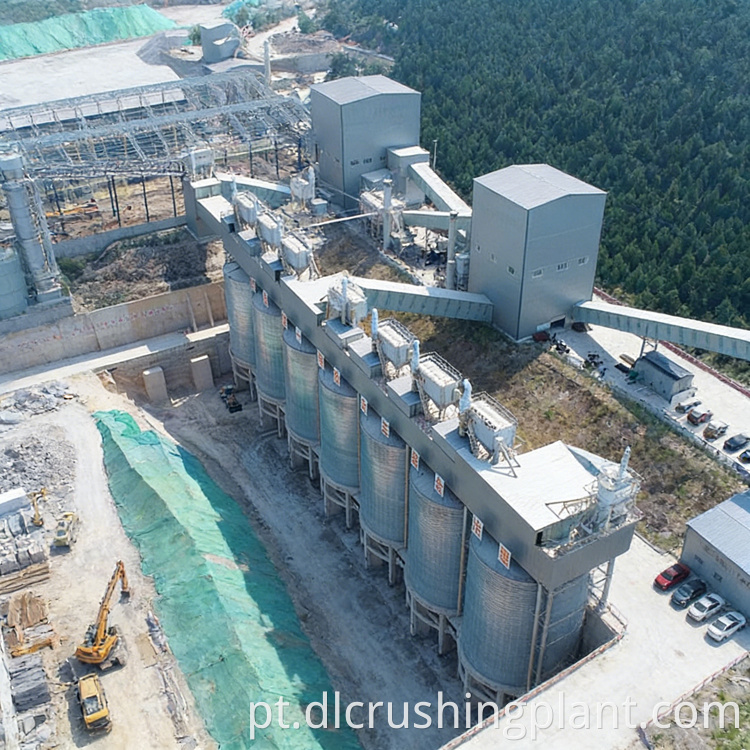

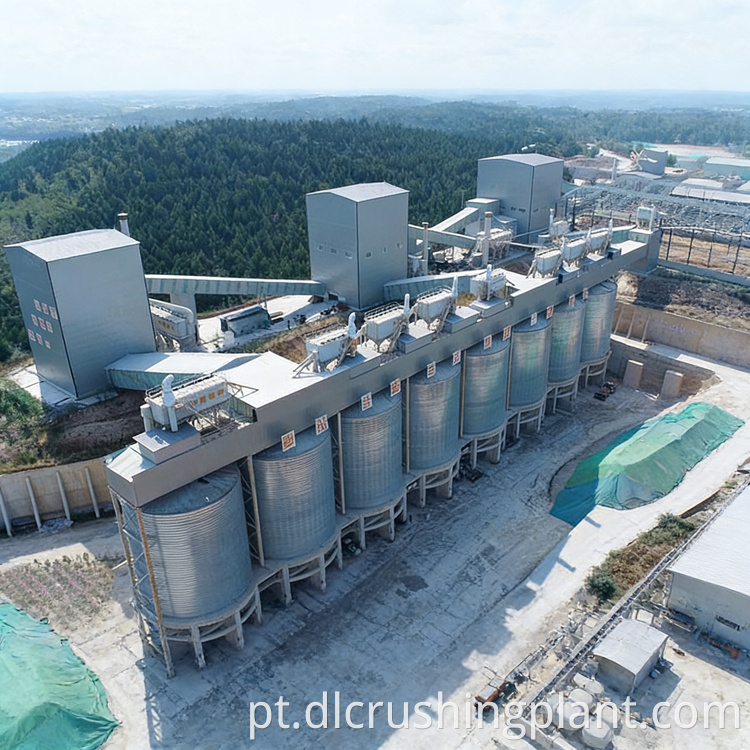

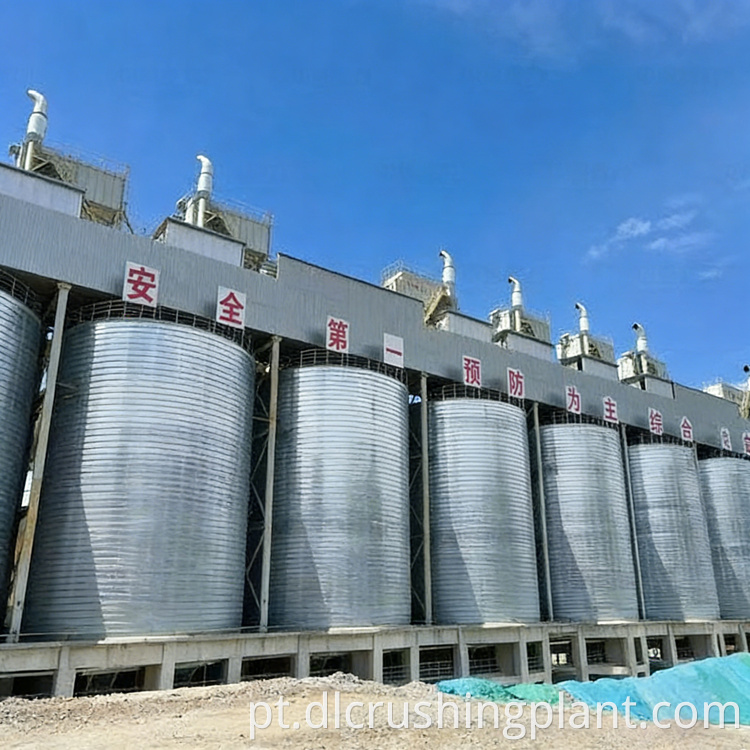

A linha de produção de agregados calcários Zhongyu Dingli 1,8M TPA está estruturada como duas linhas paralelas de produção de agregados de 900.000 TPA operando simultaneamente, integradas com uma linha de processamento de areia fabricada e duas linhas de processamento de areia lavada. O sistema de produção de agregados utiliza um alimentador vibratório DLZGC2050 para fornecimento uniforme de matéria-prima, um britador de martelo pesado DLPCZ1820 para redução primária de blocos de calcário bruto de até 1000 mm e um britador de modelagem DLPC1622 para britagem secundária e modelagem de partículas. As peneiras vibratórias multicamadas em três estágios classificam os materiais nas especificações exigidas: pó de pedra, 0-5mm, 1-2mm, 2-3mm, 2-4mm, 3-6mm e 4-8mm. A linha de areia fabricada processa finos de 0-5mm através de um Sand Maker com retorno de tela de circuito fechado e um separador de pó para controle de uniformidade de finura. As linhas de areia lavada utilizam lavadores de areia e uma máquina integrada de desidratação e recuperação para produzir areia limpa e lavada com separação de lama e água. O sistema completo fornece 1,1 milhão de toneladas de agregado de calcário, 300.000 toneladas de areia manufaturada e 400.000 toneladas de areia lavada por ano, com um investimento total do projeto de 315 milhões de RMB, incluindo 2,5 milhões de RMB para instalações dedicadas de proteção ambiental.

Visão geral do projeto

Localizado na cidade de Handan, província de Hebei, este projeto foi desenvolvido para suprir a demanda em larga escala de agregados calcários multiespecificações, areia manufaturada e areia lavada para os mercados regionais de construção, engenharia rodoviária e produção de concreto. O calcário proveniente de pedreiras locais apresentou o desafio de produzir simultaneamente sete especificações de produto distintas a partir de um único fluxo de matéria-prima, ao mesmo tempo que cumpria rigorosos padrões de qualidade e requisitos de conformidade ambiental. A configuração de linha dupla foi selecionada para maximizar a capacidade anual e, ao mesmo tempo, manter a redundância operacional, para que a manutenção programada em uma linha não interrompa a produção geral. A integração de uma linha de areia manufaturada dedicada aborda a escassez regional de areia natural, convertendo partículas finas de calcário que de outra forma seriam resíduos em areia manufaturada de alta qualidade com gradação estável. As duas linhas de areia lavada refinam ainda mais o fluxo de agregado fino para produzir areia limpa e lavada, atendendo aos requisitos de desempenho de ligação de aplicações de concreto e argamassa. A escala total do projeto de 1,8 milhões de TPA com produção diversificada de produtos posiciona a fábrica como um centro abrangente de fornecimento agregado para o mercado regional de Handan.

Fluxo do Processo

Blocos de calcário bruto de até 1.000 mm são alimentados a partir da tremonha de britagem primária através do alimentador vibratório DLZGC2050 para o britador de martelo pesado DLPCZ1820 para britagem primária. A produção primária britada é peneirada por uma peneira vibratória de primeiro estágio em três fluxos: lascas de pedra de 0-100 mm, agregado acabado de 4-8 mm e pó de pedra do solo. A fração de 0-100mm avança para uma peneira secundária que separa frações acima de 60mm, agregado de 2-4mm, agregado de 3-6mm e material abaixo de 30mm. Frações acima de 60mm são transportadas para o Britador de Modelagem DLPC1622 para redução secundária e retornadas para a peneira secundária para reclassificação. O material abaixo de 30 mm passa para uma peneira terciária que produz lascas de pedra de 2-3 mm, 1-2 mm e 0-5 mm junto com pó de pedra. A partir deste ponto, o fluxo de 0-5mm é dividido entre a linha de areia fabricada e as linhas de areia lavada. Na linha de areia fabricada, o material de 0-5 mm entra no Sand Maker, e a saída acima de 3,7 mm é retornada ao Sand Maker em um circuito fechado antes que o material restante passe por um separador de pó para obter finura uniforme. Nas linhas de areia lavada, lascas de pedra de 0-5 mm entram em um lavador de areia e a saída é processada por uma máquina integrada de desidratação e recuperação para separar a areia lavada acabada da água lamacenta.

Conteúdo do serviço EPC

Zhongyu Dingli fornece serviços completos de EPC prontos para uso para a linha de produção de agregados de calcário 1,8M TPA. Na fase de projeto de engenharia, a equipe técnica avalia as características do calcário, o layout do local em Handan e a matriz completa de especificações do produto para projetar a seleção ideal de equipamentos, taxas de redução do estágio de britagem, configurações da plataforma de peneiramento e integração de linhas paralelas. Durante a fabricação, os principais equipamentos, incluindo o britador de martelo pesado, o britador de modelagem, o fabricante de areia, a peneira vibratória e o sistema de drenagem, são produzidos internamente com padrões de inspeção de qualidade que atendem às altas demandas de serviço contínuo de uma operação de 1,8M TPA. Para instalação e comissionamento, os engenheiros da Zhongyu Dingli supervisionam toda a sequência de construção em ambas as linhas de agregados, na linha de areia fabricada e nas duas linhas de areia lavada, coordenando as obras civis e a integração do sistema para atingir a meta de produção anual em todas as especificações do produto. Na fase de operações e manutenção, a empresa fornece monitoramento remoto inteligente, agendamento de manutenção preventiva, fornecimento de peças de desgaste e suporte de conformidade ambiental, garantindo uma produção estável a longo prazo e adesão aos padrões de investimento em proteção ambiental de 2,5 milhões de RMB durante toda a vida operacional da instalação.

Casos e dados do projeto

O projeto da cidade de Handan, província de Hebei, demonstra a viabilidade da produção de agregados de linha dupla de 1,8 milhões de TPA com total diversificação de produtos a partir de um único fluxo de matéria-prima de calcário. A produção anual é verificada em 1,1 milhão de toneladas de agregado calcário, 300.000 toneladas de areia manufaturada e 400.000 toneladas de areia lavada, cobrindo sete especificações simultâneas de produtos, desde pó de pedra até agregado grosso de 4 a 8 mm. O investimento total do projecto de 315 milhões de RMB inclui infra-estruturas dedicadas à protecção ambiental, reflectindo a conformidade da fábrica com as normas ambientais nacionais e regionais. Zhongyu Dingli forneceu sistemas comparáveis ​​de produção de agregados de calcário em grande escala em diversas províncias da China e para clientes estrangeiros no Sudeste Asiático e na África, com taxas consistentes de utilização de plantas e taxas de qualificação de produtos acabados superiores a 95% em todas as especificações agregadas. A areia fabricada destes projetos provou ser um substituto confiável para a areia natural na produção de concreto e argamassa, com desempenho de gradação estável verificado através de testes de qualidade contínuos.

Perguntas frequentes

Q1: Como a configuração de linha dupla beneficia uma operação de agregado de calcário 1,8M TPA?

A estrutura de linha dupla oferece duas vantagens principais: garantia de capacidade e flexibilidade operacional. Com duas linhas paralelas de 900.000 TPA, a fábrica pode manter a continuidade geral da produção durante manutenções programadas ou tempos de inatividade inesperados em uma linha, evitando paralisações completas que interromperiam os contratos de fornecimento agregado. O layout de linha dupla também permite que a planta opere cada linha em condições de carga otimizadas, em vez de forçar uma única linha à tensão máxima, o que reduz as taxas de desgaste em componentes críticos, incluindo o britador de martelo pesado e o britador de modelagem, e prolonga a vida útil geral do equipamento.

Q2: Qual é o papel da linha de areia fabricada em um sistema de produção de agregados calcários?

A linha de areia fabricada converte a fração fina de 0-5 mm gerada durante a britagem de calcário, que de outra forma se acumularia como resíduo de baixo valor, em areia manufaturada de alta qualidade com gradação controlada. O Sand Maker molda as partículas finas para melhorar a geometria cúbica e a textura da superfície, enquanto o retorno da tela de circuito fechado e o separador de pó garantem um módulo de finura consistente em toda a saída. A areia fabricada resultante atende aos requisitos para a produção de concreto e argamassa como substituto direto da areia natural cada vez mais escassa e cara, agregando um fluxo de produtos de alto valor à planta e melhorando a taxa de utilização econômica geral do calcário bruto.

Q3: Como o processo de areia lavada difere do processo de areia fabricada nesta linha de produção?

A linha de areia fabricada utiliza processamento mecânico a seco através de um Sand Maker e um separador de pó para moldar e classificar partículas finas de calcário em areia fabricada uniforme. As linhas de areia lavada usam uma abordagem de processamento úmido, onde lascas de pedra de 0 a 5 mm são alimentadas em um lavador de areia que remove argila, poeira e impurezas finas por meio de lavagem com água, e a saída é então processada por uma máquina integrada de desidratação e recuperação para separar a areia limpa lavada da água lamacenta. O produto de areia lavada tem menor teor de poeira e maior limpeza do que a areia manufaturada processada a seco, tornando-o preferido para aplicações com requisitos rígidos de projeto de mistura de concreto, enquanto o sistema de recuperação de água lamacenta garante a conformidade ambiental no processo de descarga de água.
