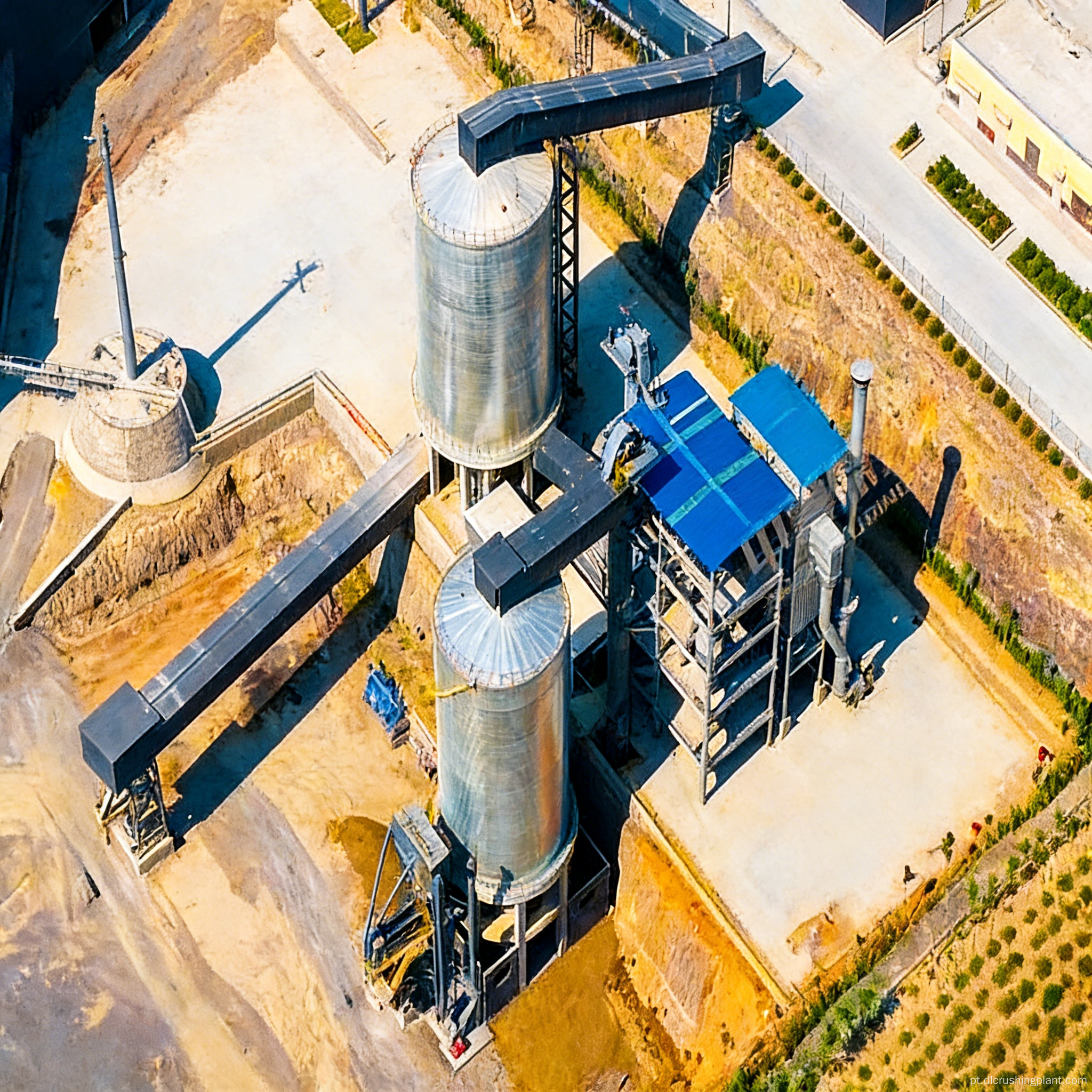

Tipo mecânico da torre da areia areia seca que faz a disposição compacta vertical do sistema solução feita sob encomenda totalmente fechada

Este projeto é uma planta de produção de areia seca em estilo torre, com espaço eficiente, que utiliza matéria-prima de 0 a 5 mm como matéria-prima. Ele emprega um layout de torre vertical compacto e utiliza um ciclo de circuito fechado que combina britagem e modelagem por impacto com classificação estática e dinâmica de dois estágios para produzir areia manufaturada de alta qualidade. A estrutura da torre reduz significativamente a área ocupada, tornando-a adequada para periferias urbanas com disponibilidade limitada de terreno e como instalação de apoio para usinas de concreto pronto. Principais desafios: As linhas tradicionais de produção de areia têm plantas grandes e altos custos de terreno; é difícil controlar com precisão o conteúdo de finos em produtos de areia de processo seco, e a distribuição do tamanho das partículas flutua significativamente; as emissões de poeiras das linhas de produção abertas muitas vezes não cumprem as normas regulamentares. Destaques da solução: O design compacto em estilo torre vertical organiza os equipamentos em uma configuração em camadas, de baixo para cima, utilizando o fluxo de gravidade para reduzir o número de transportadores e o consumo de energia, resultando em uma área ocupada aproximadamente 60% menor do que um layout convencional; O britador de impacto molda o material com eficiência, enquanto a peneira vibratória controla a distribuição do tamanho das partículas. No sistema de malha fechada, um classificador estático realiza a classificação primária, seguido por um classificador dinâmico para classificação secundária de precisão, permitindo conteúdo de pó de pedra ajustável e controlável; a estrutura da torre totalmente fechada evita que a poeira escape e o design modular facilita a rápida instalação e realocação.

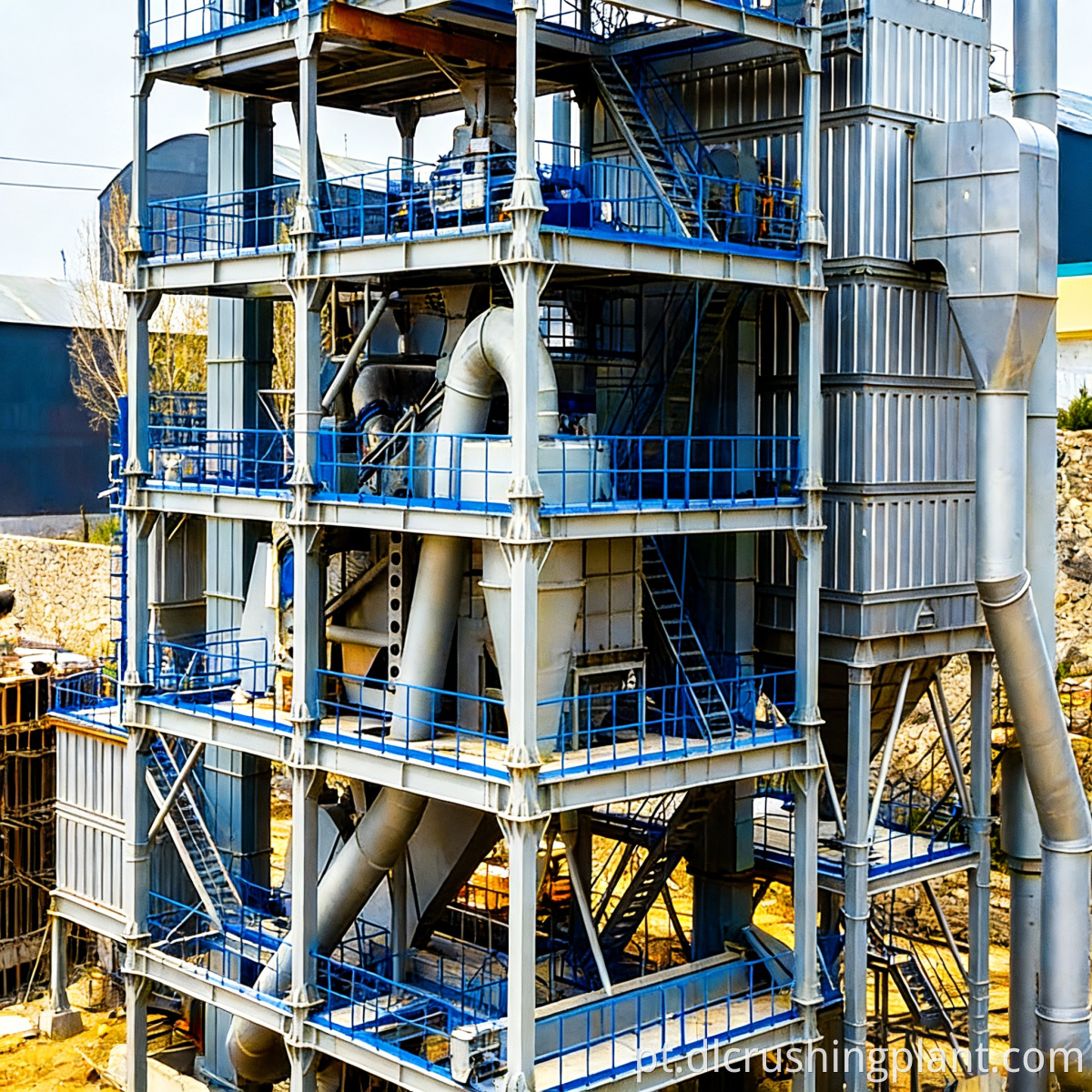

A matéria-prima na faixa de tamanho de 0 a 5 mm é alimentada através de um elevador Tipo 400 em um sistema de correia transportadora totalmente fechado e, em seguida, entra no britador de impacto para produção e modelagem de areia. Após a modelagem, o material flui por gravidade para uma peneira vibratória para controle do tamanho das partículas. O material subdimensionado entra sequencialmente em um sistema de classificação de circuito fechado de dois estágios que compreende um classificador estático e um classificador dinâmico, produzindo areia manufaturada qualificada após classificação precisa. O pó de pedra é separado pelo sistema de classificação e coletado para reciclagem. O material de tamanho grande da peneira é retornado através de um elevador ao britador de impacto para recirculação e remodelagem, formando um ciclo fechado que garante que o produto acabado atenda às especificações de tamanho de partícula. Toda a linha possui estrutura de aço tipo torre, disposta de baixo para cima da seguinte forma: silo de produto acabado, sistema de classificação, sistema de peneiramento, unidade principal de produção de areia e sistema de alimentação. Ele opera de maneira totalmente fechada e está equipado com um coletor de pó pulsado para garantir que as emissões atendam aos padrões regulatórios.

Projeto do processo: Com base nas características da matéria-prima, no módulo de finura exigido da areia acabada e nos requisitos de conteúdo de pó, fornecemos um projeto de processo de produção de areia seca tipo torre, seleção e cálculo do britador de impacto e unidades classificadoras estáticas/dinâmicas, projeto da estrutura de aço da torre, layout da planta e um conjunto completo de desenhos de controle elétrico e de automação. Fabricação de equipamentos: Fabricação completa em fábrica de todos os equipamentos, incluindo britadores de impacto, peneiras vibratórias, classificadores estáticos, classificadores dinâmicos, elevadores, sistemas transportadores de correia totalmente fechados, sistemas de coleta de pó por pulso e sistemas de controle elétrico inteligentes baseados em PLC, todos certificados de acordo com os padrões CE e ISO 9001. Instalação e comissionamento: Engenheiros estão estacionados no local para supervisionar a instalação da estrutura de aço em estilo torre, o posicionamento escalonado do equipamento, a conexão das tubulações de transporte, a fiação elétrica e os testes de integração do PLC. Eles realizam testes de aceitação para unidades individuais em condições sem carga, bem como operações em circuito fechado com matéria-prima, verificando o módulo de finura e o teor de pó da areia acabada. Gestão de Operação e Manutenção: Treinamento de operadores no processo de areia seca tipo torre; procedimentos para ajuste dos parâmetros do classificador; cronogramas de substituição de peças de desgaste do britador de impacto; fornecimento de peças de reposição; inspeções anuais; e suporte técnico remoto.

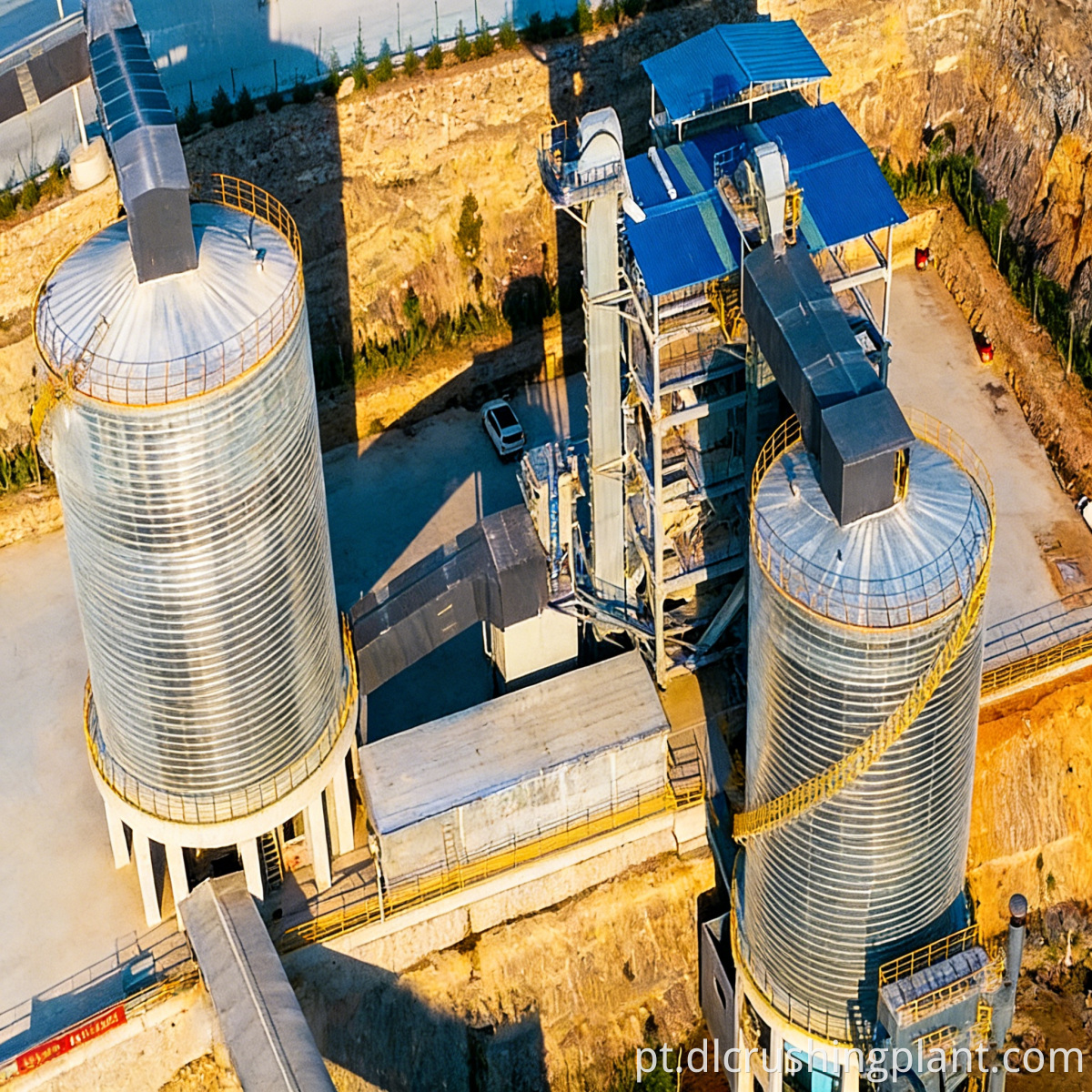

O projeto está localizado em uma instalação de produção de areia seca adjacente a uma fábrica de concreto pronto na região oeste de Cingapura. Os recursos terrestres nesta área são extremamente escassos, impossibilitando a implementação de linhas tradicionais de produção de areia plana devido à sua pegada excessiva. A planta de produção de areia seca, do tipo torre e com espaço eficiente, ocupa apenas cerca de 40% do terreno exigido pelas soluções tradicionais. Usando agregado de calcário de 0–5 mm como matéria-prima, a alimentação é moldada por um britador de impacto e depois classificada com precisão por um sistema classificador de dois estágios (estático e dinâmico) para produzir areia manufaturada de alta qualidade com um módulo de finura de 2,3–3,0. A estrutura totalmente fechada da torre está em conformidade com os rígidos padrões de emissões industriais urbanas de Cingapura. Desde o início das operações, tem fornecido consistentemente areia manufaturada de alta qualidade para fábricas de concreto pronto próximas, com o teor de finos da areia acabada controlado com precisão e ajustável entre 5% e 12%. Feedback do cliente: "Em Cingapura, onde os terrenos são extremamente limitados, o layout do tipo torre foi a única solução adequada ao nosso local. O sistema de classificação de dois estágios nos dá controle preciso sobre o conteúdo de finos, e a torre totalmente fechada atende a todos os requisitos ambientais locais. Compacta, eficiente e limpa - exatamente o que precisávamos."

P: Quais são as vantagens de um layout em estilo torre em comparação com um layout plano?

R: O layout em estilo torre utiliza o fluxo de gravidade para reduzir o número de correias transportadoras, diminui a área ocupada em aproximadamente 60%, encurta os caminhos de transferência de material e reduz o consumo de energia do sistema em cerca de 20% em comparação com um layout plano. Projeto Chave na Mão de Planta de Areia Tipo Torre Utilizando Processo Seco É particularmente adequado para áreas periféricas de cidades onde os terrenos são escassos e para uso em usinas de concreto pronto.

P: Quão preciso é o controle fornecido pelo sistema de classificação estática e dinâmica de dois estágios?

R: O classificador estático realiza classificação grosseira para remover partículas grandes, enquanto o classificador dinâmico controla com precisão o conteúdo de pó na areia acabada ajustando a velocidade do rotor. O teor de pó pode ser continuamente ajustado dentro de uma faixa de 5% a 12%, atendendo aos diversos requisitos da areia manufaturada usada em diversas aplicações. Instalação e comissionamento de equipamentos de produção de areia produzida mecanicamente.

P: Qual é a capacidade máxima de produção de uma planta de produção de areia tipo torre única?

R: A capacidade de produção de uma planta de produção de areia seca tipo torre geralmente varia de 50 a 150 TPH, dependendo do modelo do britador de impacto e da configuração do sistema de classificação. Para demandas de grande escala, múltiplas unidades de torre podem ser conectadas em paralelo para atingir capacidade de produção cumulativa.

P: Qual é o desempenho sísmico da estrutura de aço da torre?

R: A estrutura emprega uma estrutura de aço de vários andares com contraventamento diagonal, projetada de acordo com os padrões locais de projeto sísmico. Sistema de Circuito Fechado para Preparação de Areia de Construção A segurança estrutural é verificada através de análise de elementos finitos, e fornecemos cálculos de projeto de estrutura de aço e desenhos de construção.
