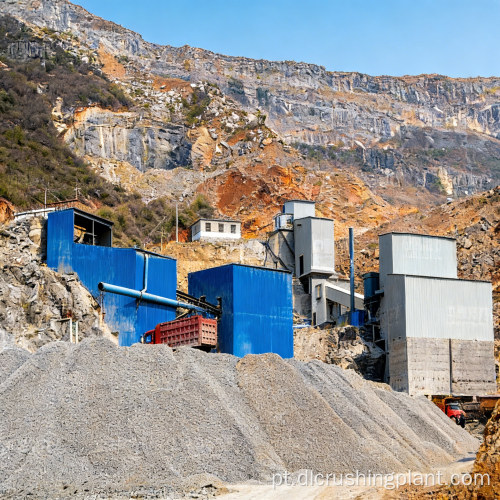

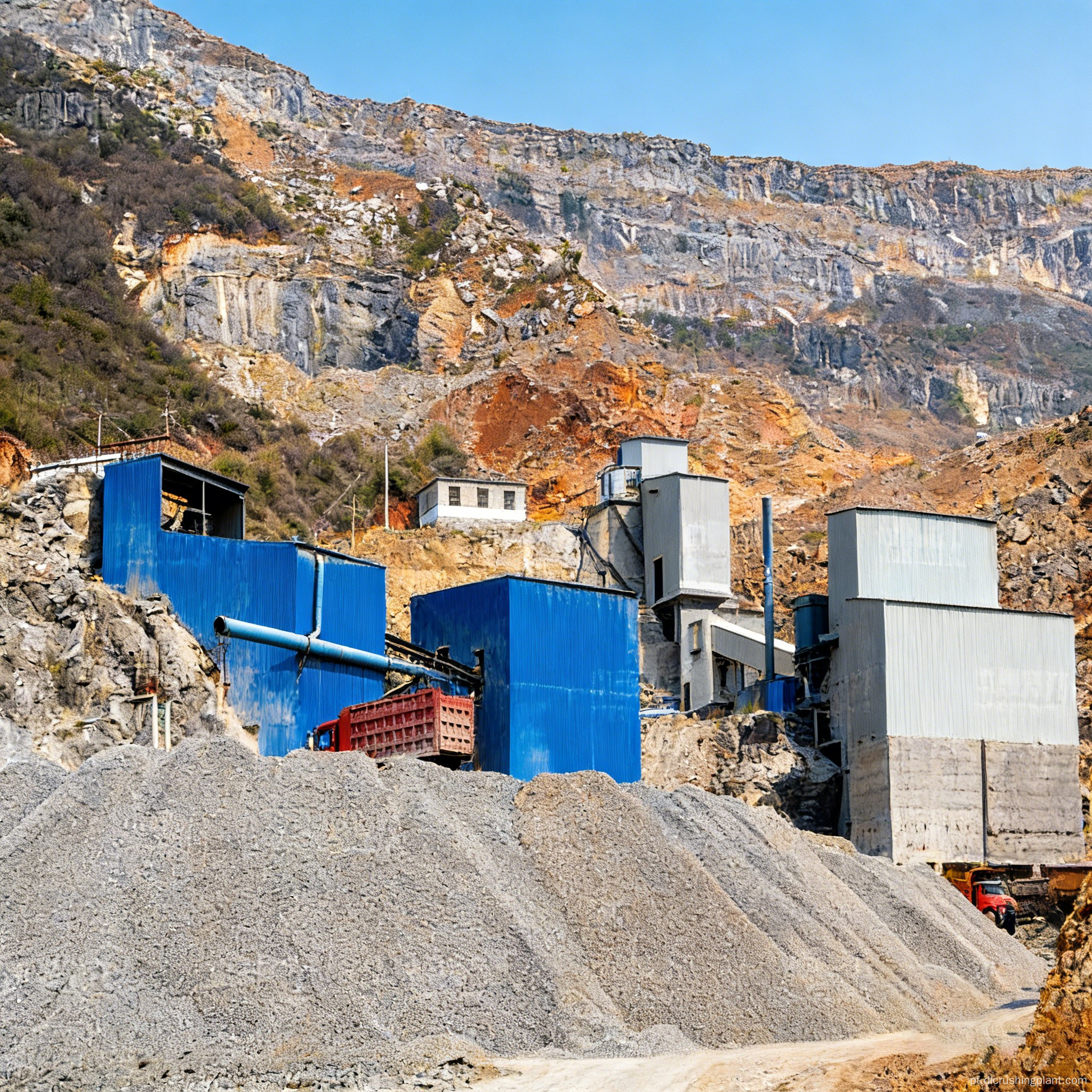

Projeto chave na mão para um sistema de britagem de máquina dupla de alta eficiência para calcário e agregados classificados de alta qualidade

Esta linha de produção de agregados de calcário, com capacidade de 500 toneladas métricas por hora, utiliza um layout escalonado. O britador de martelo para serviço pesado PCZ1512 serve como unidade de britagem primária, realizando britagem grosseira e conformação de minério bruto ≤75 cm. A saída então passa por britagem fina secundária em um britador de martelo PC1012 para garantir que o tamanho da partícula atenda às especificações. Ambas as máquinas apresentam recursos de modelagem integrados, resultando em um produto final com baixo teor de partículas em formato de agulha e flocos e excelente formato de partícula. O design escalonado utiliza diferenças naturais de elevação para permitir o fluxo de material alimentado por gravidade, reduzindo significativamente o comprimento dos transportadores de correia horizontais e o número de dispositivos de elevação. Isto reduz os custos de engenharia civil e minimiza a área ocupada pela linha de produção. É adequado para pedreiras de tamanho médio, bases de fornecimento de agregados de materiais de construção e linhas de areia e cascalho que suportam plantas de concreto pronto.

Principais desafios: Layouts horizontais em terreno plano resultam em correias transportadoras longas, numerosos dispositivos de elevação e alto consumo de energia; Um britador de martelo pesado de estágio único oferece formato de partícula menos controlável do que uma combinação de dois estágios; o excesso de partículas em forma de agulha e flocos no produto final afeta a resistência do concreto e o preço de mercado.

Destaques da solução: Uma combinação de dois estágios de britagem primária PCZ1512 e britador de martelo PC1012 para britagem fina. A grande abertura de alimentação do britador de martelo pesado processa eficientemente o minério bruto, enquanto a britagem fina secundária do britador de martelo garante um tamanho de partícula de saída preciso e mantém o conteúdo de partículas em formato de agulha e flocos abaixo de 8%; Ambas as máquinas apresentam recursos de modelagem integrados, eliminando a necessidade de equipamentos de modelagem separados; o layout escalonado utiliza diferenças naturais de elevação para alimentação por gravidade, reduzindo o investimento na correia transportadora em 30% a 40% e diminuindo a área ocupada em mais de 20%.

Calcário bruto (≤750 mm) → Alimentação uniforme por meio de um alimentador vibratório → Britador de martelo de serviço pesado PCZ1512 para britagem grosseira primária + moldagem inicial → O material triturado passa por classificação primária por meio de uma peneira vibratória circular → O material de tamanho grande da tela entra no britador de martelo PC1012 para britagem fina secundária + remodelagem → O material do estágio de britagem secundária retorna à peneira vibratória para peneiramento secundário → Agregados acabados de várias especificações são armazenados em silos separados → Material fino na parte inferior da tela é coletado separadamente como areia manufaturada ou pó de pedra. Um fluxo escalonado alimentado por gravidade percorre todo o processo, reduzindo o número de transportadores intermediários e alturas de elevação.

Projeto: Levantamento topográfico da área de mineração, testes de minério, projeto de layout 3D para a configuração escalonada e seleção e correspondência de equipamentos. Fabricação de equipamentos: Produção interna completa do britador de martelo pesado PCZ1512, britador de martelo PC1012, alimentador vibratório, peneira vibratória circular, sistema de correia transportadora, sistema de coleta de pó e sistema de distribuição elétrica, todos com certificação CE/ISO. Instalação e comissionamento: 12 a 18 dias para instalação completa da linha e comissionamento integrado até que a capacidade total de produção e os padrões de desempenho sejam atendidos. Gerenciamento de operação e manutenção: treinamento do operador, garantia de 1 ano para equipamentos principais e fornecimento vitalício de peças de desgaste, como cabeças de martelo e malhas de tela.

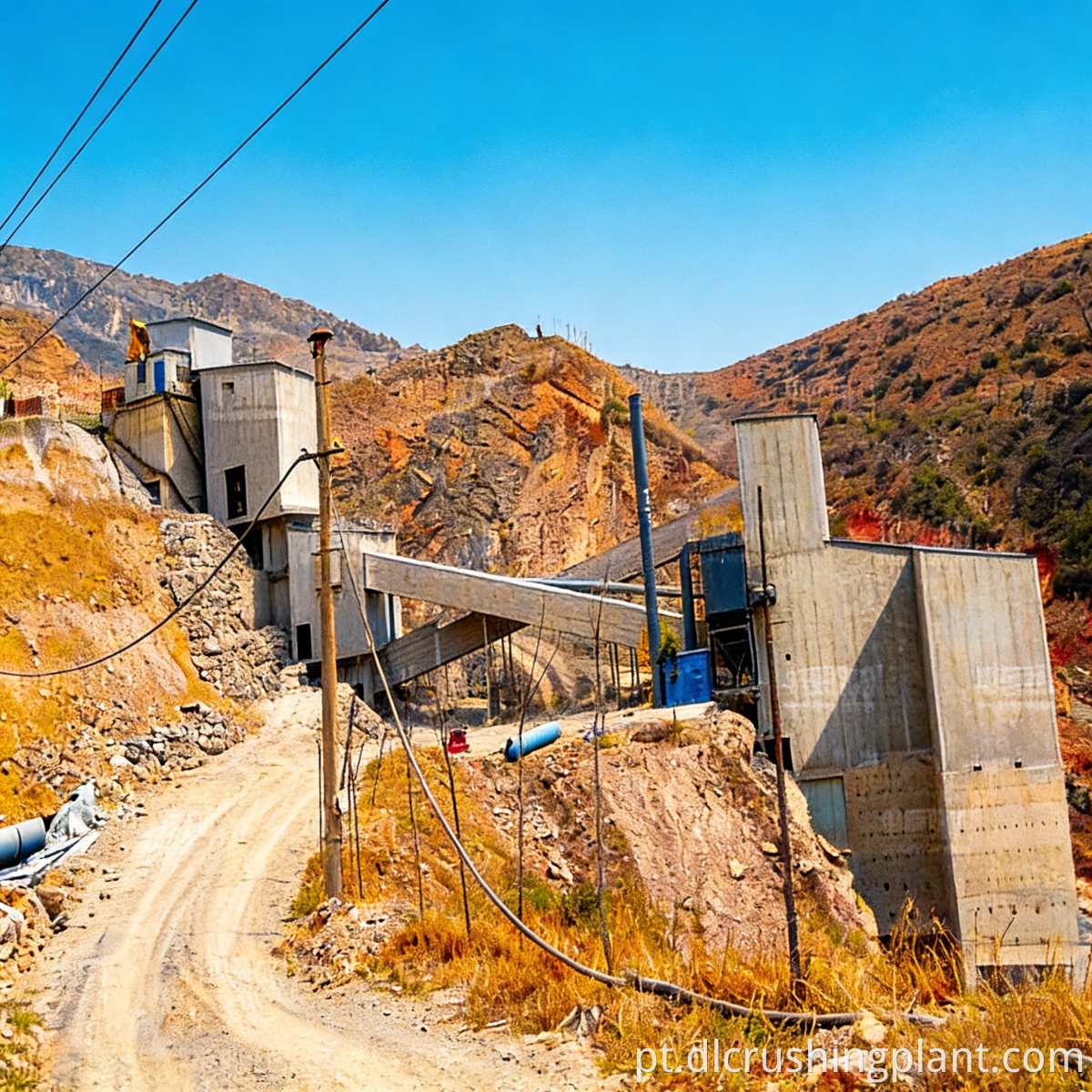

Projeto Mandalay Limestone Aggregate, Mianmar: capacidade de 500 toneladas métricas por hora; Desnível natural de 8 metros no local da mina; Triturador de martelo pesado PCZ1512 para britagem primária + Triturador de martelo PC1012 para britagem secundária + layout de fluxo por gravidade escalonado, produzindo agregado de três graus. Com um teor de partículas escamosas e em forma de agulha de 6,5%, o comprimento total da correia de toda a linha foi reduzido em 38% em comparação com um layout horizontal, e os custos de engenharia civil foram reduzidos em 30%. A planta operou de forma estável por três anos desde o comissionamento.

Feedback do cliente: "O projeto da escada utilizando a inclinação natural da nossa pedreira nos economizou 38% em transportadores e 30% em obras civis. A configuração do britador de martelo de dois estágios fornece agregados com conteúdo consistente de grãos em flocos abaixo de 7% sem uma máquina de moldagem separada. Inteligente, eficiente e fácil de manter."

P: Qual é a diferença entre os britadores de martelo de dois estágios (PCZ1512 e PC1012) e o britador de martelo de estágio único para serviços pesados?

R: A solução de estágio único é adequada para agregados gerais com requisitos de formato de grão menos rigorosos; a solução de dois estágios apresenta controle separado da britagem primária e secundária. Solução de linha de produção de agregados Coprodução de areia e cascalho multiespecificações Após a britagem secundária com o PC1012, o produto final apresenta tamanho de partícula mais uniforme, com conteúdo de partículas em formato de agulha e flocos controlado em 8%, tornando-o adequado para usinas de concreto pronto e projetos de rodovias com altos requisitos de qualidade agregada.

P: Para quais tipos de terreno um layout escalonado é adequado? Pode ser usado em terreno plano?

R: É adequado para áreas de mineração ou terrenos inclinados com diferença de elevação natural de 2 metros ou mais. Serviços chave na mão para sistemas de britagem de dois estágios em minas de médio porte Se o local for totalmente plano, um terraço de 3 a 5 metros de altura pode ser construído manualmente; o investimento adicional em engenharia civil permanece inferior ao de um layout de transportador de correia horizontal de vários estágios. Serviços EPC Turnkey para Plantas de Coprodução de Agregados Multiespecificações Se é adequado deve ser determinado após uma pesquisa no local.
