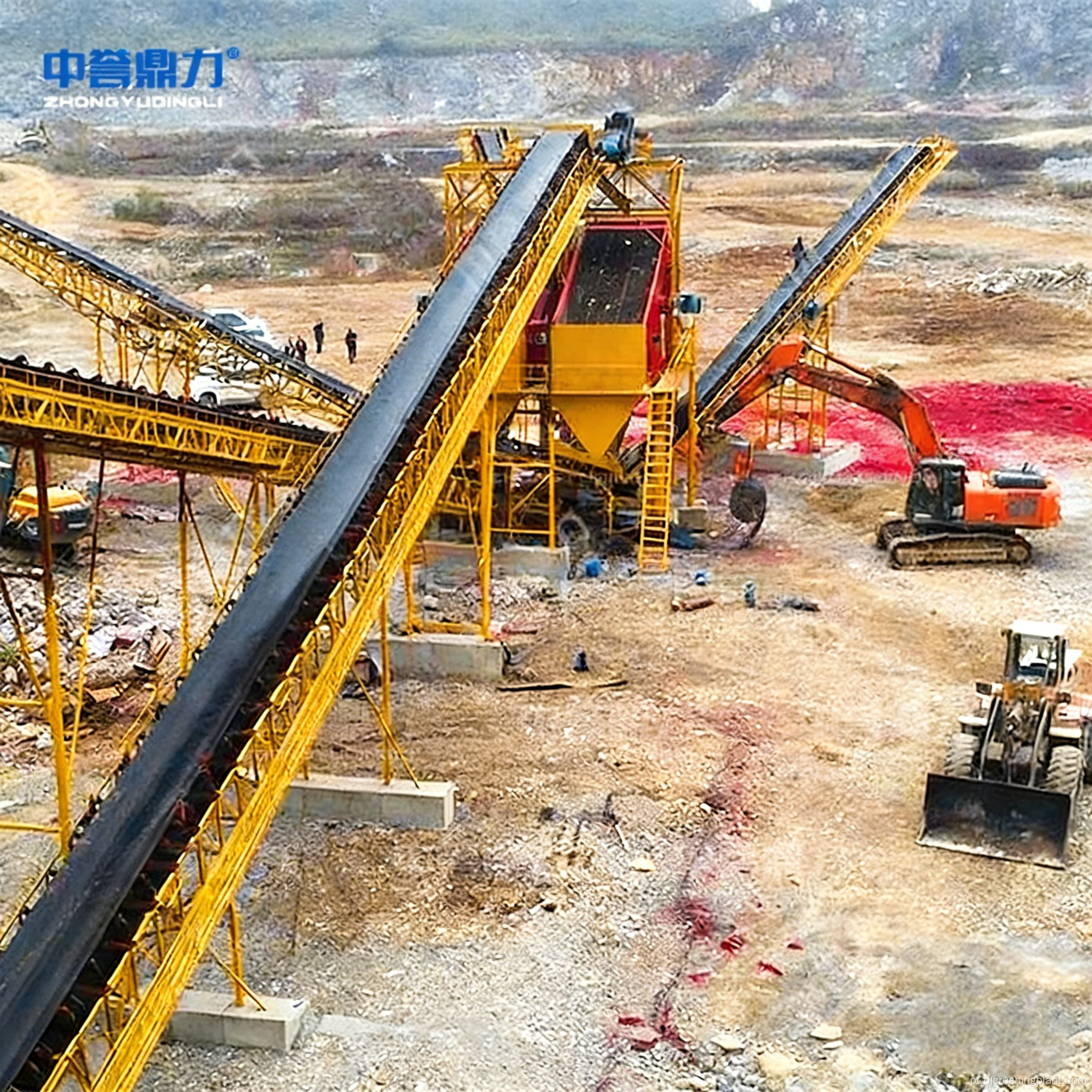

Linha de produção integrada para agregados de calcário e areia manufaturada Provedor global de serviços EPC para projetos de calcário

Esta linha de produção é projetada especificamente para rochas carbonáticas de baixa dureza, como calcário. Com uma capacidade de produção personalizável de 100 a 1.000 toneladas métricas por hora, ela emprega um processo simplificado que consiste em “britagem de estágio único com um britador de martelo pesado + britagem fina com uma máquina modeladora + fabricação de areia com rotor duplo DLZSJ (opcional) + classificação de peneira vibratória circular + coleta de pó do filtro de mangas”. Esse processo simplificado permite a produção simultânea de três tipos de produtos: agregado de brita, areia manufaturada e pó de calcário.

É usado principalmente na mistura de produção de cimento, agregado de concreto, subleitos de rodovias e como matéria-prima industrial para pó de calcário nas indústrias de papel, química e metalúrgica.

Principais desafios: Os processos tradicionais de vários estágios que utilizam britadores de mandíbulas e britadores de impacto envolvem vários equipamentos, exigem uma grande área ocupada e implicam um alto investimento inicial; a baixa dureza do calcário leva à britagem excessiva, resultando em baixo rendimento agregado; altos níveis de poeira de trituração representam riscos de conformidade ambiental, podendo levar a paradas de produção.

Destaques da solução: Um britador de martelo pesado de estágio único substitui o britador de mandíbula de dois estágios + britador de impacto, agilizando o processo e reduzindo o investimento em 30% a 40%; Uma máquina modeladora é dedicada ao processamento secundário de material superdimensionado, garantindo um formato arredondado da partícula; a máquina opcional de fabricação de areia com rotor duplo DLZSJ apresenta britagem de câmara dupla “pedra sobre pedra” para alto rendimento de areia; coletores de pó tipo baghouse são equipamentos padrão, permitindo total recuperação e reutilização do pó de calcário; O controle centralizado por PLC permite uma adaptação flexível a uma ampla faixa de capacidade de 100 a 1.000 toneladas métricas por hora.

Alimentação: O calcário bruto é alimentado uniformemente no britador de martelo para serviço pesado por meio de um alimentador vibratório; a taxa de alimentação é ajustável através do conversor de frequência variável.

Britagem Primária: O britador de martelo para serviço pesado reduz o tamanho da alimentação para menos de 30 mm; a maior parte do material atende às especificações em uma única passagem e segue para a triagem, enquanto uma pequena quantidade de material superdimensionado é enviada para a máquina de conformação.

Modelagem e britagem fina: O britador modelador realiza britagem fina secundária e modelagem em material superdimensionado, garantindo que o formato e a gradação das partículas atendam às especificações.

Produção de areia (opcional): O fabricante de areia de rotor duplo DLZSJ realiza processamento profundo para produzir areia arredondada feita à máquina com módulo de finura ajustável.

Classificação e peneiramento: Uma peneira vibratória circular classifica agregados (vários tamanhos de 5 a 30 mm), areia manufaturada (0 a 5 mm) e pó de pedra (<0,075 mm); material superdimensionado é devolvido ao circuito.

Coleta, armazenamento e transporte de pó: Um coletor de pó de filtro de manga captura o pó de pedra para uso como produto industrial, que é então transportado através de uma correia transportadora selada até o silo de armazenamento.

Design da solução: Personalize as especificações do britador de martelo pesado e as configurações de produção de areia com base na composição do minério e nas especificações do produto alvo; fornecer layouts 3D e estimativas de investimento.

Fabricação de equipamentos: Trituradores de martelo pesado, máquinas modeladoras, máquinas de fabricação de areia de rotor duplo DLZSJ, peneiras vibratórias e coletores de pó são pesquisados, desenvolvidos e fabricados de forma independente; cada unidade passa por testes individuais antes do envio.

Instalação e Comissionamento: Orientação no local para instalação e comissionamento integrado de linha completa, com foco na calibração de folgas de martelo e tamanhos de malha de tela; Teste de aceitação de carga total de 72 horas.

Gestão de Operação e Manutenção: Substituição programada de cabeçotes e camisas de martelo, manutenção de mangas filtrantes coletoras de pó, inspeções regulares e diagnóstico remoto de falhas; OEE > 85%.

Projeto EPC abrangente para agregado de calcário e areia manufaturada no estado de Ogun, Nigéria. O cliente é a divisão agregada de um importante grupo cimenteiro local, com reservas de calcário na área de mineração superiores a 100 milhões de toneladas métricas. Zhongyu Dingli entregou uma métrica de 600. A areia fabricada possui teor de argila <1%, agregados em forma de agulha e flocos <8% e valor de britagem <22%, atendendo à norma NIS 444. O pó de pedra é coletado e devolvido à linha de produção de cimento, resultando em zero descarte de resíduos. O consumo de eletricidade é de aproximadamente 8,5 kWh por tonelada métrica de material, representando uma redução de cerca de 22% em comparação com uma configuração britador de mandíbula + britador de impacto.

Feedback do cliente: "A solução de processo curto do britador de martelo pesado reduziu a área ocupada pela linha de produção em quase 40%, e o período de comissionamento foi dois meses mais rápido do que o esperado. A máquina de produção de areia DLZSJ produz excelente formato de partícula, e os clientes de concreto relatam boa trabalhabilidade durante a construção. O pó de pedra coletado pelo sistema de coleta de pó é devolvido à fábrica de cimento, alcançando realmente zero desperdício."

Q1: Quais são as principais vantagens da solução do britador de martelo pesado em comparação com a configuração tradicional do britador de mandíbula + britador de impacto?

R: São necessárias menos unidades, reduzindo o investimento em 30%–40%; o consumo de eletricidade é reduzido em 20%–25%; e a pegada é reduzida em 40% a 50% da solução automática de agregado de cimento. É adequado para produção em larga escala de materiais de dureza média a baixa, como calcário.

P2: Como é alcançada a ampla faixa de capacidade de 100 a 1.000 TPH?

R: Através de combinações de especificações e quantidades das unidades principais: 100–300 TPH com uma única unidade de pequeno a médio porte; 400–600 TPH com uma unidade de grande porte ou duas unidades em paralelo; 700–1.000 TPH com múltiplas unidades em paralelo e configurações expandidas de planta de processamento de pó de cascalho calcário. O fluxo do processo permanece inalterado.

Q3: Quais são as vantagens da máquina de fabricação de areia de rotor duplo DLZSJ?

R: O mecanismo de britagem contra-rotativo de rotor duplo aumenta o rendimento da areia em 15% a 20% em comparação com modelos de rotor único, produz partículas com formatos mais redondos, reduz a britagem excessiva e reduz o consumo de energia por unidade. É particularmente adequado para materiais de dureza média a baixa, como calcário.

Q4: A produção de pó de pedra é desperdiçada?

R: Não. Depois de ser totalmente coletado pelo coletor de pó do filtro de mangas, ele pode ser usado como ingrediente de cimento, aditivo para concreto ou vendido como pó industrial de carbonato de cálcio, equipamento industrial de britagem de calcário garantindo 100% de utilização dos recursos.
