Sistema eficiente de britagem de calcário com britagem e triagem em dois estágios para produção de agregados com múltiplas especificações

Visão geral do projeto

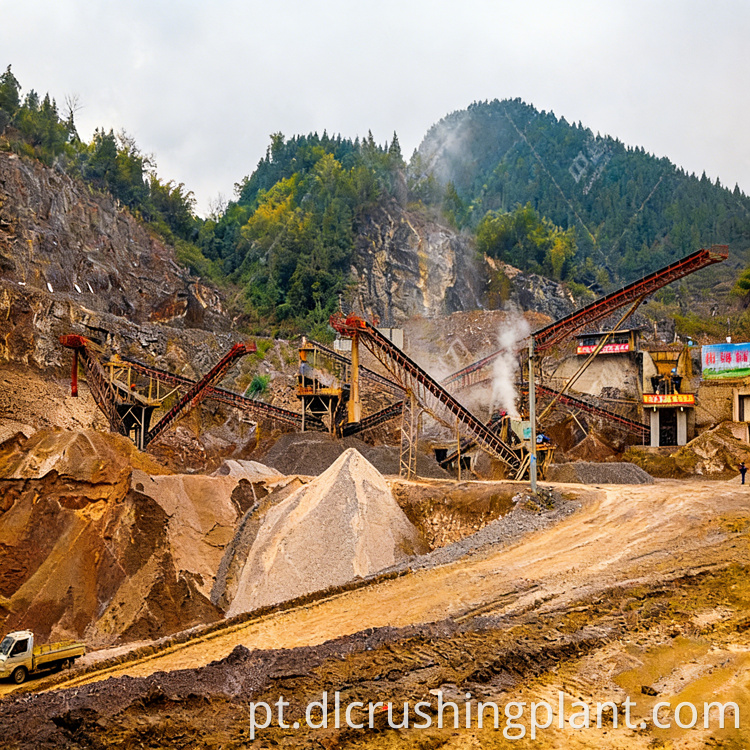

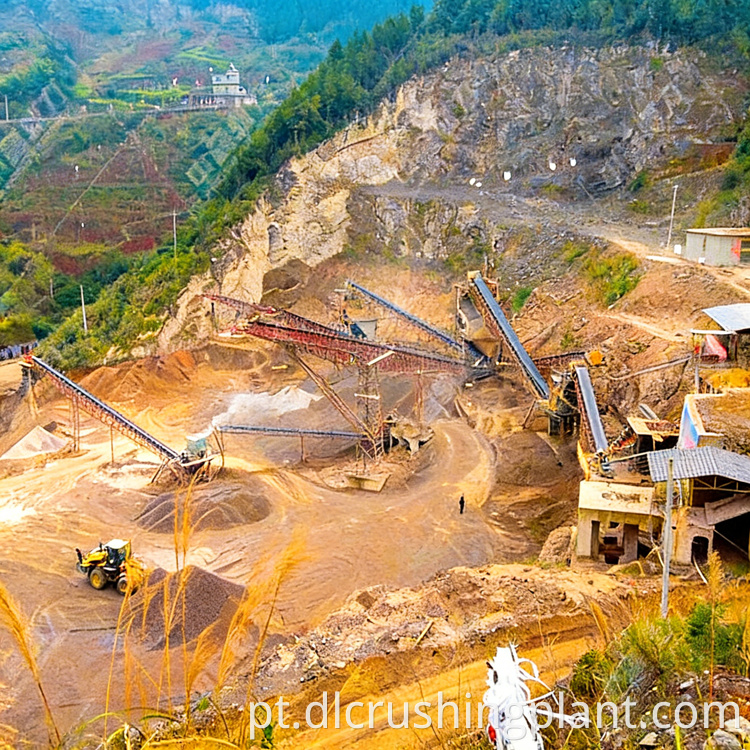

Esta linha de produção de britagem de calcário foi projetada e instalada por Zhongyu Dingli, projetada para processar matérias-primas de calcário com uma produção horária projetada de 500 toneladas. A linha de produção completa é configurada para produzir múltiplas especificações de produtos acabados, incluindo pedra graduada de 30-40 mm, 20-30 mm, 10-20 mm, 5-10 mm e pó de pedra, atendendo às diversas demandas de fornecimento de materiais de construção e infraestrutura.

• Material de processamento: calcário
• Capacidade de produção: 500 toneladas por hora
• Especificações do produto: pedra graduada de 30-40 mm, 20-30 mm, 10-20 mm, 5-10 mm e pó de pedra

Configuração do equipamento

A linha de produção está equipada com um conjunto completo de equipamentos profissionais de britagem e peneiramento, sistematicamente configurados para suportar o conceito de projeto de britagem em dois estágios que constitui o núcleo de todo o processo de produção. Cada equipamento é selecionado e combinado para lidar com as características específicas do material de alimentação de calcário, garantindo uma operação estável e eficiente na capacidade horária projetada.

A configuração do equipamento inclui os seguintes componentes principais:

• Triturador de martelo pesado: Serve como unidade de britagem primária, responsável pela britagem inicial de grandes pedaços de material de alimentação de calcário bruto em tamanhos gerenciáveis ​​para processamento posterior
• Máquina de modelagem: realiza britagem secundária para refinar partículas de material, melhorando o formato das partículas e a uniformidade da gradação após o estágio inicial de britagem
• Sistema de triagem em dois estágios: Classifica materiais triturados por meio de dois procedimentos de triagem sequenciais, separando efetivamente o material nas especificações de produto acabado exigidas de diferentes tamanhos de partículas

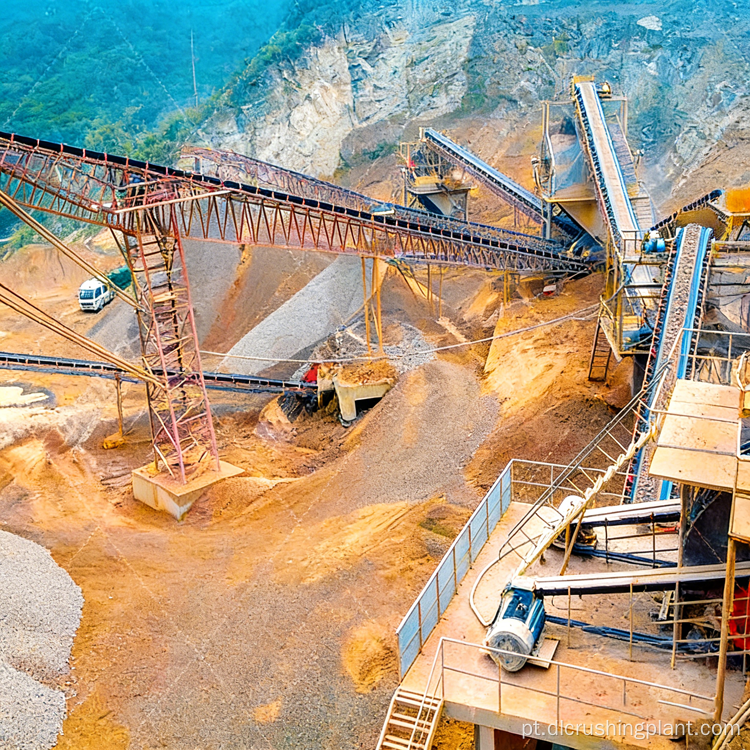

• Equipamento de suporte: Inclui sistemas de alimentação, transportadores e componentes auxiliares que conectam todas as etapas de britagem e peneiramento em um fluxo de produção contínuo e integrado

Processo de britagem em dois estágios

A linha de produção adota um conceito de design de britagem de dois estágios que serve como núcleo de todo o processo de produção. Esta abordagem científica garante um rendimento eficiente e uma qualidade consistente do produto.

Na primeira etapa de britagem, o britador de martelo pesado é implantado para realizar a britagem primária de grandes pedaços de matéria-prima de calcário. O britador de martelo pesado é particularmente adequado para processamento de calcário devido à sua alta taxa de redução e capacidade de lidar com grandes tamanhos de alimentação em uma única passagem. Esta etapa reduz o calcário bruto de tamanhos de pedreira para dimensões intermediárias adequadas para a etapa de britagem secundária.

Após a britagem inicial, os materiais são enviados para a modeladora para o processo de britagem secundária. A máquina modeladora refina as partículas do material, melhorando suas características de formato e garantindo uma distribuição de tamanho mais uniforme. Este estágio secundário é fundamental para a produção de produtos agregados de alta qualidade que atendam aos rigorosos requisitos de formato e gradação das partículas em aplicações de construção. O processo de conformação remove partículas escamosas e alongadas, produzindo grãos mais equidimensionais que proporcionam melhor desempenho em misturas de concreto e asfalto.

Triagem e Classificação

Após o processo de britagem em duas etapas, os materiais triturados passam por duas etapas de procedimentos de triagem. Essa abordagem de triagem dupla classifica efetivamente os materiais nas especificações exigidas do produto acabado de diferentes tamanhos de partículas, produzindo as cinco frações do produto alvo.

O primeiro estágio de peneiramento separa as frações mais grossas do material mais fino, direcionando as partículas superdimensionadas de volta ao circuito de britagem para processamento adicional enquanto encaminha o material qualificado para o segundo estágio de peneiramento. A segunda etapa de triagem realiza a classificação precisa do material qualificado nas frações de tamanho específicas necessárias, produzindo os produtos finais de pedra graduada e pó de pedra.

Esse projeto de peneiramento em dois estágios garante a separação precisa entre frações de tamanho adjacentes, minimizando a contaminação cruzada entre as especificações do produto e garantindo que cada produto classificado atenda à sua faixa alvo de tamanho de partícula. O design de circuito fechado também maximiza a utilização do material, recirculando material superdimensionado para reprocessamento, reduzindo o desperdício e melhorando o rendimento geral.

Recursos do projeto

A linha de produção apresenta um design geral razoável e excelente desempenho em todos os equipamentos equipados. O processo científico de britagem em dois estágios não apenas garante a realização estável da produção horária projetada, mas também garante o tamanho uniforme das partículas dos produtos acabados de calcário, atendendo aos requisitos rigorosos para materiais acabados com múltiplas especificações.

A integração de um britador de martelo pesado para britagem primária e uma máquina modeladora para britagem secundária representa uma configuração otimizada para o processamento de calcário. Essa combinação aproveita a alta eficiência de redução do britador de martelo para redução do tamanho grosseiro, ao mesmo tempo que utiliza a máquina modeladora para refinar as características das partículas, resultando em uma abordagem equilibrada que maximiza a capacidade de produção e a qualidade do produto.

O sistema de triagem de dois estágios oferece flexibilidade para produzir cinco especificações de produtos distintas simultaneamente, permitindo que a linha de produção atenda a vários segmentos de mercado e requisitos de aplicação. A capacidade de produzir produtos de pedra graduada e pó de pedra a partir de uma única linha de produção aumenta a viabilidade económica da operação, maximizando o valor extraído de cada tonelada de calcário bruto processado.

Perguntas frequentes

Q1: Por que é preferível um projeto de britagem de dois estágios para o processamento de calcário em vez de uma abordagem de estágio único?

Um projeto de britagem em dois estágios oferece vantagens significativas para o processamento de calcário. Em uma abordagem de estágio único, um britador deve lidar com toda a redução desde o tamanho da alimentação bruta até o tamanho do produto final, o que muitas vezes leva a um formato de partícula abaixo do ideal, taxas de desgaste mais altas e gradação inconsistente. A abordagem de dois estágios permite que cada britador opere com sua taxa de redução e faixa de tamanho de alimentação ideais. O britador de martelo pesado no primeiro estágio reduz com eficiência grandes blocos de calcário bruto para tamanhos intermediários, enquanto a máquina modeladora no segundo estágio refina as partículas até suas especificações finais. Essa separação de tarefas resulta em melhor formato de partícula, distribuição de tamanho mais uniforme, menores custos gerais de desgaste e operação mais estável na produção horária projetada. Além disso, o projeto de dois estágios proporciona maior flexibilidade para ajustar a gradação do produto, modificando as configurações de qualquer um dos britadores de forma independente.

Q2: Qual o papel da máquina modeladora na fase de britagem secundária?

A máquina modeladora desempenha uma função crítica na etapa de britagem secundária, refinando as características das partículas do calcário triturado. Embora o britador de martelo pesado no estágio primário seja altamente eficaz na redução de tamanho, ele pode produzir partículas com formatos irregulares, incluindo fragmentos escamosos e alongados. A máquina de moldagem resolve isso aplicando forças de impacto controladas que remodelam as partículas em formas mais equidimensionais. Isto é particularmente importante para produtos agregados utilizados em aplicações de concreto e asfalto, onde o formato das partículas afeta diretamente a trabalhabilidade, resistência e durabilidade. O processo de modelagem também ajuda a obter uma distribuição de tamanho mais uniforme entre as frações do produto, reduzindo a variação entre especificações adjacentes. Ao melhorar o formato das partículas e a consistência da gradação, a máquina de moldagem garante que os produtos acabados de calcário atendam aos rigorosos requisitos de qualidade dos padrões de construção modernos.

Q3: Como o sistema de triagem em dois estágios garante a classificação precisa das cinco especificações do produto?

O sistema de triagem em dois estágios garante uma classificação precisa por meio de uma abordagem sequencial que refina progressivamente a separação entre as frações do produto. Na primeira etapa de peneiramento, o material mais grosso é separado das frações mais finas, com as partículas superdimensionadas sendo recirculadas de volta ao circuito de britagem para processamento posterior. Esta etapa de pré-classificação reduz a carga na segunda etapa de triagem e melhora a precisão da classificação. Na segunda etapa de triagem, o material qualificado da primeira etapa é posteriormente separado nas frações de tamanho específico necessárias, produzindo as cinco especificações de produto distintas de pedra graduada de 30-40 mm, 20-30 mm, 10-20 mm, 5-10 mm e pó de pedra. O uso de tamanhos de malha apropriados e configurações de peneiras de múltiplos decks garantem a separação precisa entre frações de tamanhos adjacentes, minimizando a contaminação cruzada. O projeto de circuito fechado também garante que qualquer material que não atenda à gradação desejada seja recirculado para reprocessamento, maximizando a qualidade do produto e a utilização geral do material.
