Configuração da tela do britador de calcário com britador de impacto de martelo para serviço pesado e britador de modelagem para operações de pedreira de montanha

Visão geral do projeto

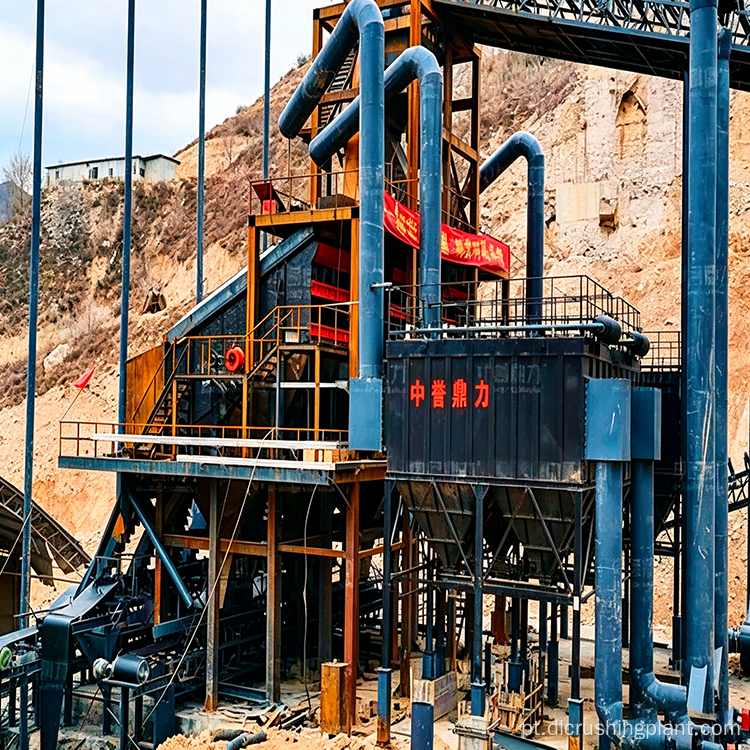

Zhongyu Dingli projetou esta instalação de britagem e peneiramento de calcário em grande escala em uma área montanhosa do norte de Shanxi, operando duas linhas paralelas de agregados. Cada linha segue uma rota de processamento de dois estágios: britagem primária por meio de um britador de impacto de martelo para serviço pesado DLPCZ1820, conformação secundária por meio de um britador de conformação DLPC1622 e classificação final por meio de peneiras vibratórias DL3YKZ3070. A capacidade real de produção do projeto atinge 1.200 a 1.500 toneladas por hora, de acordo com o relatório de pesquisa do governo local, embora os materiais promocionais afirmem conservadoramente “10.000 toneladas por dia”. O layout que envolve a montanha aproveita as diferenças naturais de elevação para o transporte por gravidade da matéria-prima, enquanto as operações totalmente fechadas com 11 coletores de pó de filtro de ar pulsado garantem a conformidade ambiental. Uma rodovia nacional que passa logo atrás da fábrica permite o carregamento imediato dos caminhões e o envio rápido para os mercados regionais de construção.

Detalhes do equipamento

• Triturador de impacto de martelo para serviço pesado DLPCZ1820 — 1 unidade por linha, projetado para mais de 1.000 TPH, britagem primária de estágio único de grandes blocos de calcário
• Triturador de modelagem DLPC1622 — 1 unidade por linha, modelagem secundária e britagem fina para reduzir partículas em forma de agulha e flocos
• Peneira vibratória DL3YKZ3070 — unidade de peneiramento de vários andares para classificação final de agregados em diversas especificações
• Coletores de Poeira Pulse-Jet Baghouse — 11 unidades estrategicamente posicionadas acima dos pontos de emissão de poeira ao longo de toda a linha
• Transportadores de correia — sistema de carregamento direto que conecta a saída da peneira aos pontos de carregamento do caminhão, eliminando o manuseio de empilhadeiras

Recursos de processo e design

1. Britagem em dois estágios com modelagem dedicada

Cada linha de agregado segue uma rota primária de britagem, conformação e peneiramento. O DLPCZ1820 realiza britagem primária com sua grande capacidade de alimentação, processando diretamente grandes blocos de calcário. O DLPC1622 então realiza a modelagem secundária – uma etapa crítica, pois sem ela o agregado conteria uma proporção maior de partículas em forma de agulha e de floco. A peneira vibratória DL3YKZ3070 realiza a classificação final, produzindo diversas especificações de produto acabado. As correias transportadoras alimentam o material acabado diretamente nos caminhões, permitindo que os motoristas carreguem imediatamente após a chegada.

2. Layout que abraça a montanha

Localizado em terreno montanhoso, o projeto aproveita as diferenças naturais de elevação. A matéria-prima é transportada morro abaixo a partir da face elevada da pedreira, com a estação de britagem posicionada no meio da encosta. Isto elimina longas correias transportadoras e armazenamentos intermediários, reduzindo os custos de infraestrutura e o consumo diário de eletricidade. Menos segmentos do transportador também significam menos pontos de manutenção e menor risco de falhas.

3. Operações totalmente fechadas com 11 coletores de pó

Os processos de britagem, peneiramento, transporte e armazenamento são todos fechados em oficinas ou corredores, isolando eficazmente o ruído e evitando o escape de poeira. Onze coletores de pó tipo filtro de mangas a jato pulsante estão estrategicamente posicionados acima dos pontos de emissão de pó ao longo de toda a linha. Desde o comissionamento, a poeira é praticamente invisível no local e as superfícies dos equipamentos permanecem livres de acúmulo de poeira, garantindo a conformidade direta com a inspeção ambiental.

4. Triagem integrada e carregamento direto do caminhão

O produto acabado da peneiração cai diretamente nas correias transportadoras, eliminando o transporte secundário por empilhadeiras. Os caminhões podem ser carregados assim que chegam, reduzindo os custos de manuseio interno e evitando o deslocamento dos caminhões dentro da área de estoque. A rodovia nacional que passa logo atrás da fábrica permite a saída imediata, agilizando a cadeia logística desde a produção até a entrega.

Escala do Projeto e Logística

A produção horária real de 1.200 a 1.500 toneladas se traduz em um volume potencial de embarque diário de 24.000 a 30.000 toneladas em plena capacidade. Lidar com esse volume por meio de correias transportadoras e três turnos de transporte por caminhão impõe demandas significativas à coordenação logística. No entanto, o equipamento principal bem selecionado – DLPCZ1820 e DLPC1622 emparelhado com telas DL3YKZ3070 – combinado com 11 coletores de pó garante uma produção confiável e conformidade regulatória. A localização da fábrica, adjacente a uma rodovia nacional, permitiu que ela servisse como uma importante fonte de fornecimento agregado para a região norte de Shanxi desde o comissionamento. A ampla flexibilidade de capacidade do equipamento garante a ausência de gargalos durante os ajustes sazonais de demanda, e o calcário de dureza média estende o ciclo de substituição de peças de desgaste.

Referências de configuração

O britador de martelo para serviço pesado e a configuração do britador modelador são uma solução comprovada para calcário de dureza média em escalas semelhantes. Projetos comparáveis ​​incluem uma linha de areia e cascalho em Liangshan, Sichuan, usando PCZ1620 e PC1220 emparelhados com peneiras 3YKZ3070; uma linha de 150 toneladas no Túnel de Construção de Comunicações da China em Xinjiang usando PCZ1308; e uma linha de 2.500 toneladas em Anyang Zhonglian usando alimentador ZGC2050, PCZ1820 e PC1220 – correspondendo perfeitamente à configuração deste projeto.

Perguntas frequentes

Q1: Por que a capacidade oficial é declarada como 10.000 toneladas por dia quando a produção real é maior?

O relatório de pesquisa do governo local lista a capacidade real como 1.200 a 1.500 toneladas por hora, que em plena operação rende 24.000 a 30.000 toneladas diariamente. Os materiais promocionais declaram conservadoramente 10.000 toneladas por dia como um número geral aceitável. O britador DLPCZ1820 foi projetado para mais de 1.000 TPH, proporcionando ampla margem acima do valor declarado.

Q2: Qual é a finalidade do britador modelador DLPC1622 no processo?

Sem o DLPC1622, o agregado do britador primário conteria uma proporção maior de partículas em formato de agulha e flocos. O britador modelador refina o formato das partículas para produzir agregados cúbicos mais arredondados que atendem às exigências do mercado de construção e evitam a pressão de preços de usinas de concreto pronto e projetos rodoviários.

P3: Como o layout que abraça a montanha reduz os custos operacionais?

A diferença natural de elevação permite que a matéria-prima desça pela gravidade, desde a face da pedreira até a estação de britagem. Isso elimina correias transportadoras longas, armazenamento intermediário e transporte de caminhões pesados, reduzindo o investimento em infraestrutura, o consumo diário de eletricidade e os requisitos de manutenção de equipamentos.
