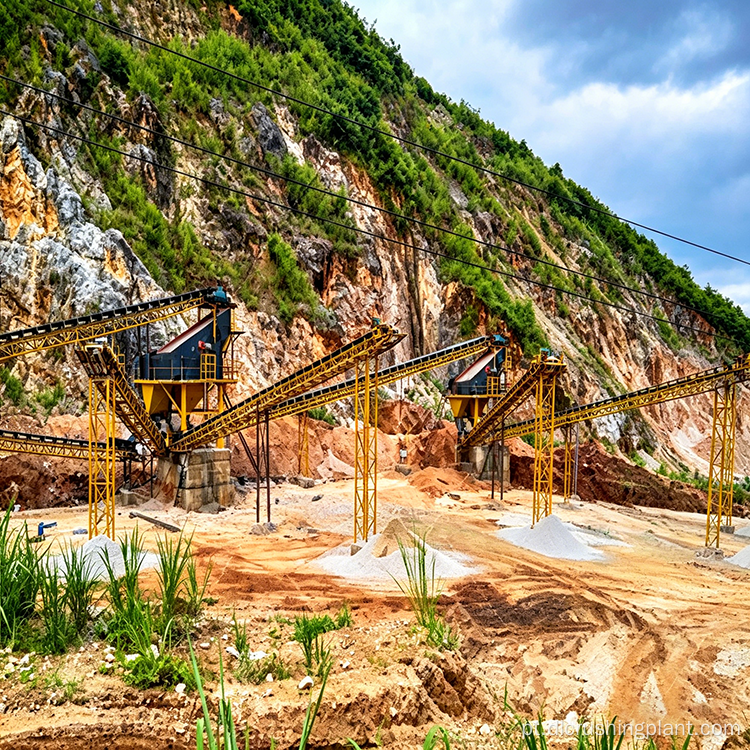

Triturador de martelo de calcário planta de tela múltipla para produção agregada de cinco graus e fornecimento de construção ferroviária

Visão geral do projeto

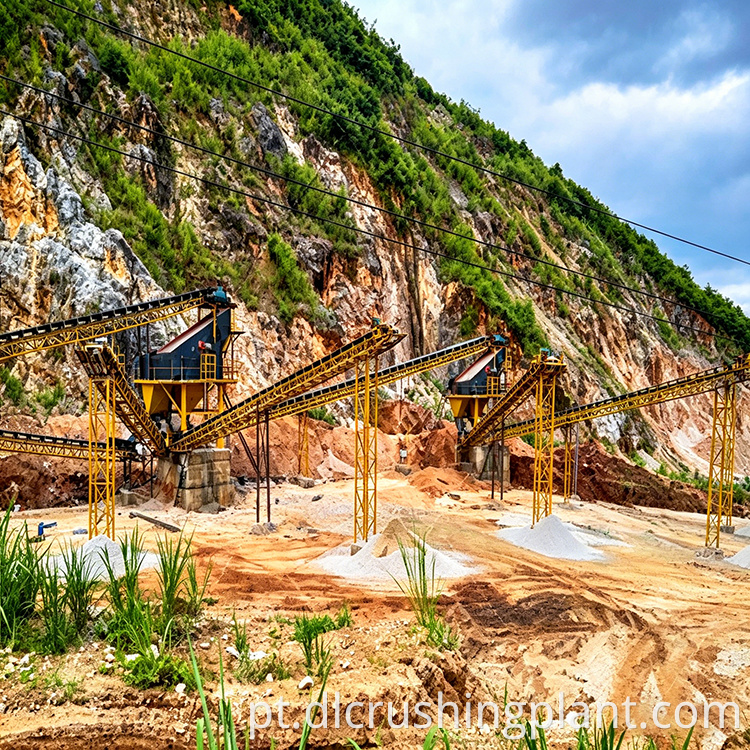

Este projeto é uma instalação de produção de agregados de calcário localizada em Yunnan, perto da rota de Lincang ao porto de Qingshuihe. A planta adota uma configuração simplificada de alimentador vibratório, britador de impacto de martelo para serviço pesado e um sistema de peneiramento de vários andares conectado em série. Sua característica marcante é a capacidade de produzir cinco especificações distintas de produtos acabados simultaneamente por meio de uma única linha de produção, usando uma cadeia de peneiramento 3+2 que passa diretamente do peneiramento grosso para o fino, sem transferência intermediária de material. Os agregados acabados têm sido usados ​​na construção de vias expressas e são adequados para projetos de infraestrutura ferroviária com requisitos rigorosos de formato e resistência das partículas.

Lista de configuração de equipamentos

• Alimentador Vibratório: DLZGC1238, 1 unidade, capacidade 250 a 400 TPH, potência 2x11 kW. Calha reforçada projetada para distribuir uniformemente grandes pedaços de calcário no britador, evitando picos e interrupções de material.

• Triturador de impacto de martelo para serviço pesado: DLPCZ1512, 1 unidade, capacidade de 250 a 400 TPH, potência 132x2 kW. Máquina central para britagem de estágio único; calcário abaixo de 800 mm é reduzido diretamente ao tamanho final, eliminando a britagem grossa secundária.

• Peneira Vibratória: DL3YKQ2470, 1 unidade, capacidade 70 a 400 TPH. Tela de três camadas que separa o material em três graus de tamanho de partícula.

• Peneira vibratória para serviços leves: DL2YKQ2470, 1 unidade, capacidade de 70 a 400 TPH. Tela de duas camadas realizando classificação fina final.

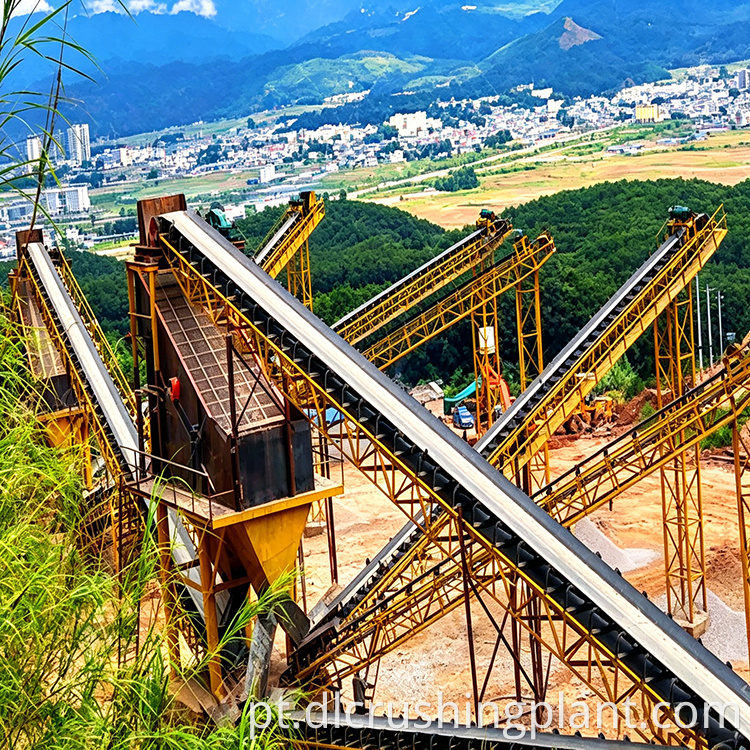

O sistema de peneiramento é o principal destaque: uma peneira resistente de três andares e uma peneira leve de dois andares conectadas em série permitem que o processo passe da peneiração grossa para a peneiração fina em uma única etapa.

Recursos de projeto

Triagem de passagem única para cinco especificações

O projeto exige cinco especificações de produto: 28 a 34 mm, 12 a 28 mm, 7 a 12 mm, 4 a 7 mm e finos abaixo de 4 mm. A maioria das linhas nesta escala produz apenas duas ou três especificações. Aqui, a peneira de três andares DL3YKQ2470 separa primeiro as três frações grosseiras, enquanto a peneira de dois andares DL2YKQ2470 subdivide ainda mais o material fino, formando uma cadeia de peneiramento de vários estágios 3+2 que produz cinco graus simultaneamente.

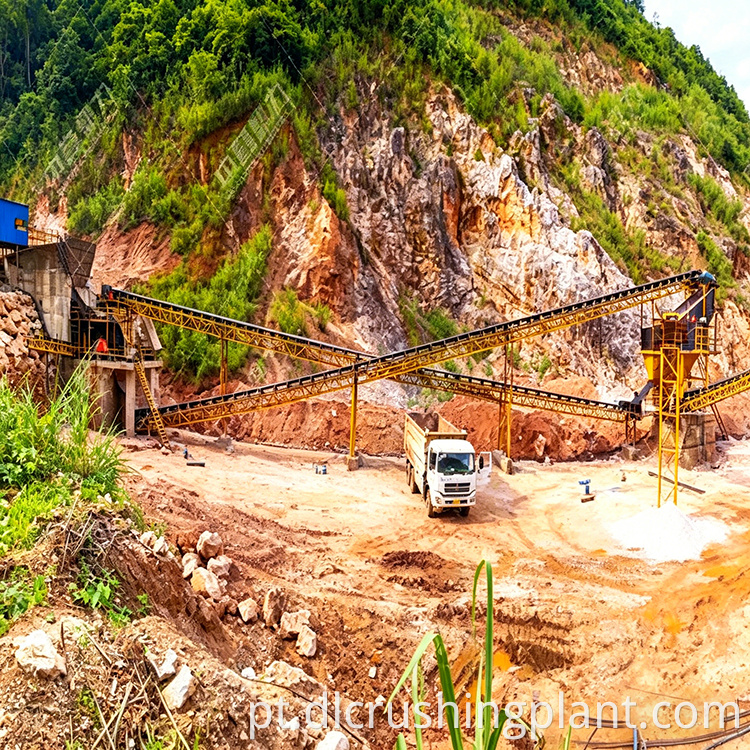

Triturador de martelo pesado para britagem de passagem única

O britador de impacto de martelo pesado DLPCZ1512 apresenta uma abertura de alimentação de até 800 mm, processando calcário diretamente na faixa de tamanho de partícula acabada, sem um britador primário secundário. O fluxo de processo mais curto reduz a contagem de transportadores e diminui naturalmente a taxa de falhas.

Combinação ideal de capacidade do alimentador e do britador

A capacidade do alimentador DLZGC1238 de 250 a 400 TPH corresponde precisamente à linha de britadores de martelo pesados. Essa sobreposição evita situações em que o alimentador não consegue acompanhar a unidade principal ou em que a alimentação excessiva causa bloqueios, uma causa comum de atolamentos de material em operações de pequena escala.

Sistema de triagem modular equilibrando eficiência e custo

A peneira resistente de três andares processa peneiramento primário de alto rendimento, enquanto a peneira leve de dois andares processa materiais finos. Esta é uma divisão clara do trabalho, em vez de um simples empilhamento de equipamentos, otimizando a eficiência e o custo do investimento.

Feedback do projeto

• A capacidade de peneiramento excede os requisitos de projeto: o sistema acomoda os cinco graus especificados e permite a rápida mudança para especificações alternativas, alterando a malha da peneira.

• Excelente formato de partícula e alta eficiência de peneiramento: o material triturado apresenta formato cúbico com o mínimo de partículas semelhantes a agulhas ou escamosas, evitando o entupimento da malha e garantindo uma eficiência estável.

• Resistência ao desgaste do alimentador: a calha da série DLZGC passa por um rigoroso tratamento de resistência ao desgaste, não exigindo substituição da placa inferior por vários anos com calcário de dureza média.

• Suporte pós-venda localizado: Zhongyu Dingli mantém uma equipe de serviço local em Yunnan, respondendo prontamente ao comissionamento e mau funcionamento.

Detalhes importantes a serem observados

• Conteúdo de argila do material: se as superfícies de calcário carregam solo solto, os níveis de poeira aumentam após o esmagamento e as telas entopem facilmente. A adição de um estágio de pré-peneiramento ou pulverização de água para supressão de poeira é recomendada para matéria-prima suja.

• Frequência de substituição da tela: a produção de cinco especificações aumenta o desgaste em cada camada da tela, tornando a substituição mais trabalhosa ao longo do tempo.

• Capacidade de carga de telas leves: o DL2YKQ2470 lida com materiais finos sem problemas, mas o uso prolongado de materiais grossos mais pesados ​​afetará a vida útil da estrutura da tela.

Comparação de rotas de abastecimento ferroviário

A planta está localizada perto da rota de Lincang para o Porto de Qingshuihe, e os agregados acabados eram usados ​​anteriormente na construção de vias expressas. Um projeto comparável é a seção Jinghong da ferrovia Yuxi-Mengla, construída por Zhongyu Dingli, que também usou o alimentador ZG1238, o britador de martelo para serviço pesado PCZ1512 e a peneira vibratória 4YKQ2470 para fornecer materiais de construção ferroviária. Isto confirma que o britador de martelo pesado PCZ1512 combinado com a configuração de peneira de vários andares é uma solução comprovada para projetos de infraestrutura ferroviária que exigem formato e resistência rigorosos das partículas.

Perguntas frequentes

Q1: Como a cadeia de peneiramento 3+2 produz cinco classes agregadas em uma única linha?

A peneira de três andares DL3YKQ2470 separa primeiro as três frações grosseiras de 28 a 34 mm, 12 a 28 mm e 7 a 12 mm. A peneira de dois andares DL2YKQ2470 subdivide ainda mais o material fino em 4 a 7 mm e finos abaixo de 4 mm. Esta configuração conectada em série elimina a transferência intermediária e produz todas as cinco classes simultaneamente.

Q2: Por que o britador de martelo pesado DLPCZ1512 é adequado para esta escala de operação?

O DLPCZ1512 aceita tamanhos de alimentação de até 800 mm e processa calcário diretamente na faixa de tamanho de partícula acabada em uma única passagem. Isso elimina a necessidade de um britador primário secundário, como um britador de mandíbula ou de impacto, encurtando o fluxo do processo, reduzindo a contagem de transportadores e diminuindo a taxa geral de falhas.

P3: O que os operadores devem observar ao executar cinco graus de especificação?

Os operadores devem monitorar de perto o desgaste da malha da tela, pois mais especificações aumentam o desgaste por camada e a mão de obra de substituição. Se o calcário bruto carrega o solo superficial, a poeira sobe após a trituração e as telas ficam obstruídas com mais frequência. Uma fase de pré-triagem ou pulverização de água pode atenuar esta situação. O DL2YKQ2470 leve não deve ser usado para processamento prolongado de materiais grossos.
