Máquina de areia de rotor duplo linha de produção de areia fabricada a seco para agregado de calcário e fornecimento de concreto

Visão geral do projeto

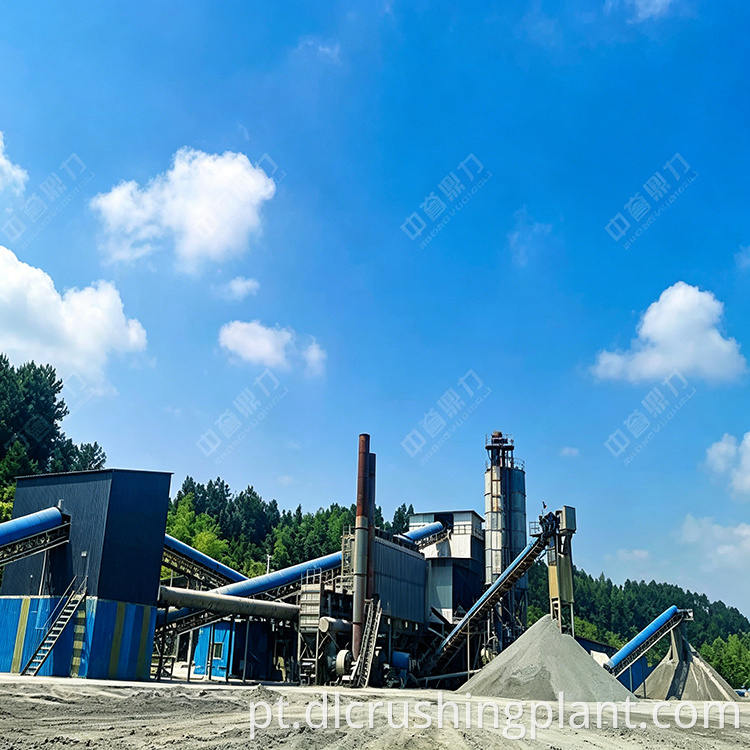

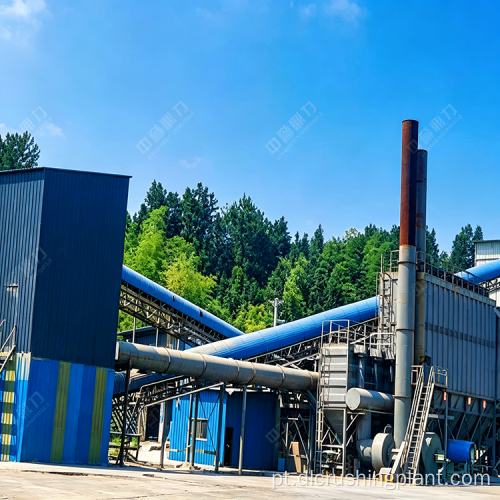

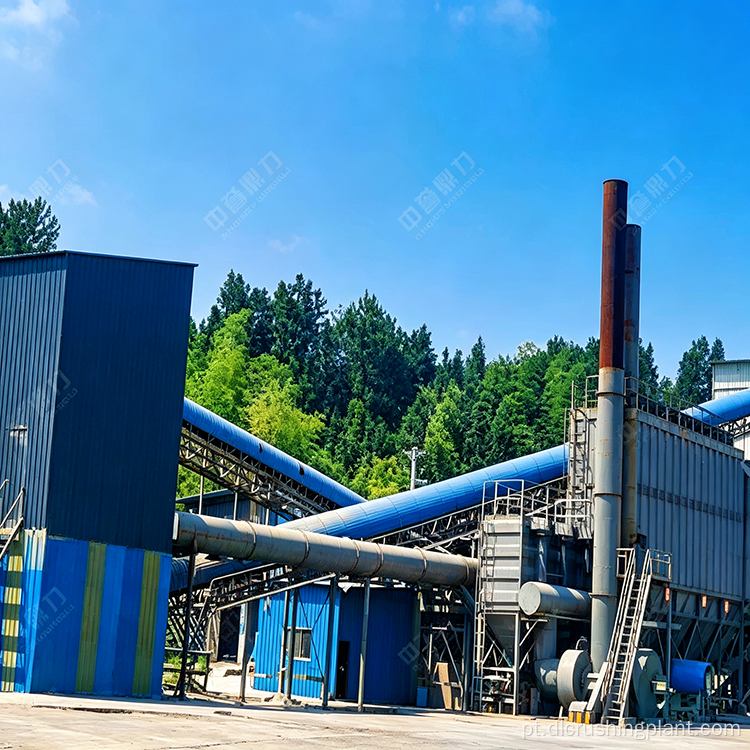

Esta linha de produção de areia fabricada a seco foi projetada para processar calcário. Ele adota um fluxo de processo compacto que combina um britador de martelo para britagem primária e um gerador de areia de rotor duplo para produção e modelagem de areia, complementado por peneiras vibratórias circulares de vários estágios para classificação precisa. Toda a linha apresenta configuração simples do equipamento, baixo custo de investimento e alta eficiência de produção. Ela produz areia e agregados manufaturados bem moldados em diversas especificações, adequados para centrais dosadoras de concreto e aplicações de construção em geral.

Configuração do Equipamento Principal

A linha consiste em quatro categorias principais de equipamentos, além de transportadores de correia para movimentação de materiais:

• Alimentador Vibratório DLZGC1238: Capacidade de processamento de 250 a 400 toneladas por hora, equipado com dois motores de 4,2 kW. Alimenta matéria-prima de calcário de forma constante e uniforme no britador de martelo, garantindo uma operação de britagem suave e contínua a jusante.

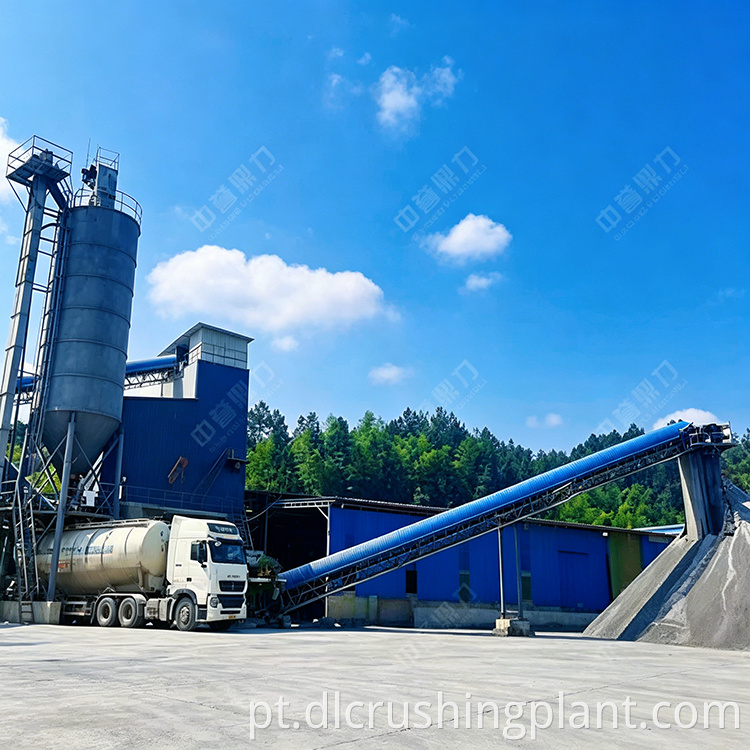

• Triturador de Martelo XPC1213: Equipamento de britagem primária com capacidade de 300 a 350 toneladas por hora, movido por dois motores de 160 kW. Utiliza martelos rotativos de alta velocidade para britagem por impacto de passagem única de calcário, alcançando uma grande taxa de redução e produzindo diretamente agregados adequados para posterior produção de areia.

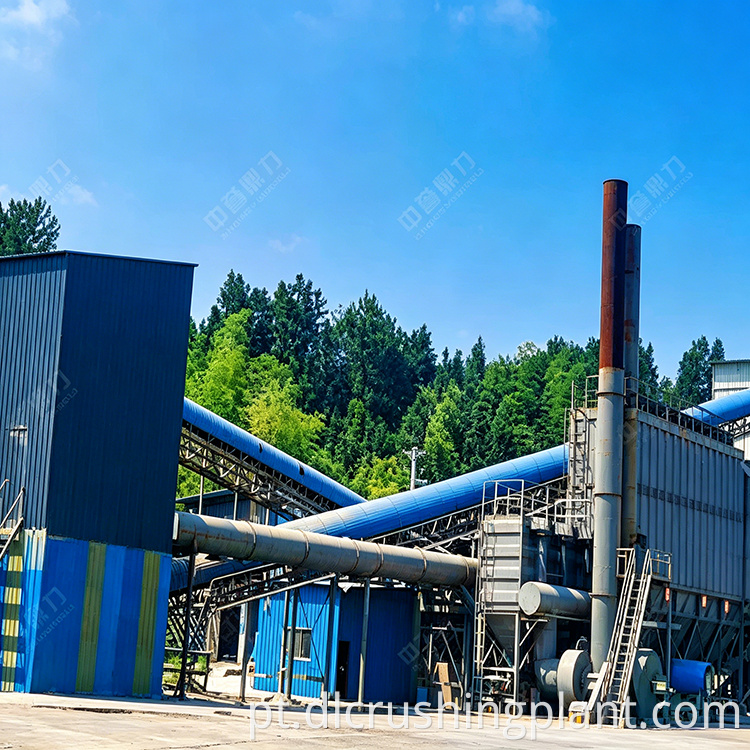

• ZSJ-1218 Máquina de areia com rotor duplo: Equipamento para fabricação e modelagem de areia com capacidade de 180 a 250 toneladas por hora, movido por quatro motores de 132 kW. O material é primeiro atingido pelos martelos do primeiro rotor e, em seguida, impulsionado em alta velocidade para o segundo rotor em contra-rotação para impacto secundário, duplicando a força de esmagamento e garantindo a colisão completa do material. O formato da partícula de areia acabada é ajustável com excelente qualidade.

• Peneira vibratória circular de três andares 3YKZ3070: Capacidade de 400 a 500 toneladas por hora, acionada por motor de 45 kW. Funciona em combinação com a segunda peneira para classificação em vários estágios de material triturado e moldado.

• Peneira vibratória circular de três andares 3YKZ2070: Capacidade de 240 a 300 toneladas por hora, acionada por motor de 45 kW. Juntamente com o 3YKZ3070, classifica o material em frações de vários tamanhos com alta eficiência de triagem.

• Transportadores de Correia: Múltiplas unidades dispostas ao longo da linha para transferência de material entre equipamentos e armazenamento de produtos acabados.

Fluxo do Processo de Produção

A linha opera em um fluxo de processo seco: o alimentador vibratório alimenta o britador de martelo para britagem primária, em seguida, o fabricante de areia de rotor duplo realiza a fabricação e modelagem da areia, seguido por peneiras vibratórias circulares para classificação. A configuração é compacta, com investimento relativamente baixo e operação estável e eficiente.

• Alimentação de matéria-prima: A matéria-prima de calcário é carregada no alimentador vibratório por uma carregadeira. O alimentador utiliza força de vibração para descarregar o material de maneira uniforme e contínua na entrada do britador de martelo, garantindo operação em plena carga com alimentação uniforme.

• Britagem Primária: O calcário entra no britador de martelo onde martelos rotativos de alta velocidade impactam e esmagam a pedra. O material que atinge o tamanho de partícula necessário é descarregado através das barras da grade inferior e transportado para o próximo estágio. O britador de martelo alcança britagem primária eficaz em uma única passagem.

• Fabricação e modelagem de areia: O material pré-triturado é alimentado no fabricante de areia de rotor duplo para maior britagem e modelagem. Os agregados são primeiro atingidos pelos martelos do rotor superior e depois lançados em alta velocidade em direção ao rotor inferior em contra-rotação. Este projeto de rotor duplo proporciona britagem poderosa com partículas de areia acabadas moldadas em forma cúbica. O tamanho das partículas de saída é ajustável com alta eficiência de produção.

• Triagem e Classificação: O material moldado é transportado para peneiras vibratórias circulares para classificação em vários estágios. Através da operação combinada das duas peneiras, o material é separado com precisão em produtos acabados de diversas especificações. Areia e agregados manufaturados peneirados são transportados por correias transportadoras para as respectivas pilhas de estoque.

• Controle de poeira e proteção ambiental: Toda a linha de produção é fechada e vedada, evitando efetivamente a dispersão de poeira e a poluição ambiental. Por ser uma linha de processo a seco, não é necessária água, eliminando a necessidade de tratamento de águas residuais e melhorando ainda mais o respeito ao meio ambiente.

Principais vantagens de desempenho

• Configuração compacta com baixo investimento: A linha apresenta apenas um britador de martelo, uma máquina de areia com rotor duplo e duas peneiras vibratórias como unidades de processamento central. Essa abordagem simplificada resulta em um investimento inicial relativamente baixo, tornando-a uma solução ideal e econômica para projetos de areia manufaturada de pequeno e médio porte.

• Excelente qualidade do produto acabado: O fabricante de areia de rotor duplo emprega um design exclusivo de rotor duplo, proporcionando desempenho excepcional de britagem e modelagem. Areia e agregados fabricados acabados apresentam formato de partícula cúbica, distribuição de tamanho bem graduada e tamanho de partícula de saída ajustável para atender a diferentes especificações do produto.

• Alta eficiência de produção: O britador de martelo alcança britagem primária eficaz em uma passagem, enquanto o fabricante de areia com rotor duplo aumenta a eficiência da produção de areia por meio de rotores contra-rotativos que dobram a força de britagem. As capacidades dos equipamentos são bem combinadas em todas as etapas, garantindo uma produção contínua tranquila e eficiente.

• Processo seco ecologicamente correto: O processo de produção de areia seca não requer água durante todo o ciclo de produção, evitando completamente problemas de tratamento de lodo e águas residuais. O design fechado controla eficazmente as emissões de poeira, permitindo uma produção limpa e compatível com o meio ambiente, atendendo aos modernos padrões de fabricação ecológica.

• Baixo custo operacional e fácil manutenção: Com menos unidades de equipamentos, a inspeção e a manutenção diárias são significativamente simplificadas. O processo a seco elimina o consumo de água e os custos de tratamento de águas residuais. O consumo geral de energia é administrável, mantendo os custos operacionais e de manutenção a longo prazo relativamente baixos.

Perguntas frequentes

Q1: Como o fabricante de areia de rotor duplo alcança qualidade de areia superior?

O fabricante de areia de rotor duplo usa dois rotores em contra-rotação. O material é primeiro atingido pelos martelos do rotor superior e, em seguida, impulsionado em alta velocidade em direção ao rotor inferior, girando na direção oposta, duplicando a força de esmagamento e garantindo uma colisão completa do material. Isso produz partículas de areia em formato cúbico com distribuição bem graduada e tamanho de saída ajustável.

Q2: Quais são as vantagens do processo de produção de areia seca em comparação com os processos úmidos?

O processo seco não requer água durante todo o ciclo de produção, eliminando completamente os problemas de tratamento de lodo e águas residuais associados aos processos úmidos. Combinado com o design totalmente fechado que controla as emissões de poeira, consegue uma produção limpa, ao mesmo tempo que reduz os custos operacionais relacionados com o consumo de água e a gestão de águas residuais.

Q3: Para quais tipos de projetos esta linha de produção é adequada?

Esta linha produz areia e agregados manufaturados bem moldados em diversas especificações, adequados para centrais dosadoras de concreto e aplicações de construção em geral. Sua configuração compacta e baixo investimento o tornam particularmente ideal para projetos de areia manufaturada de pequeno e médio porte que buscam soluções econômicas com alta eficiência de produção.
