Planta de processamento de calcário pronta para uso para África com britador de martelo e controle de poeira fechado para produção de agregados

Visão geral do projeto

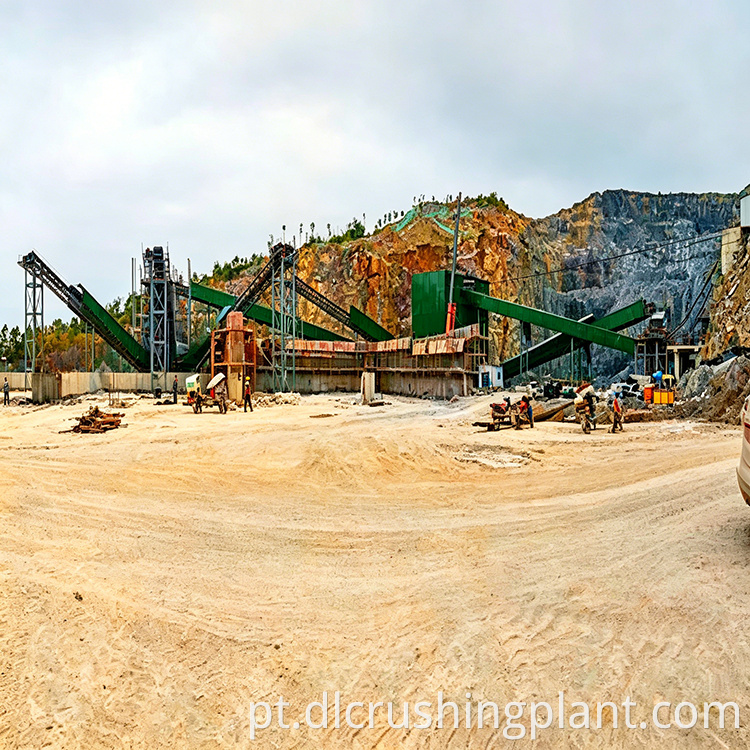

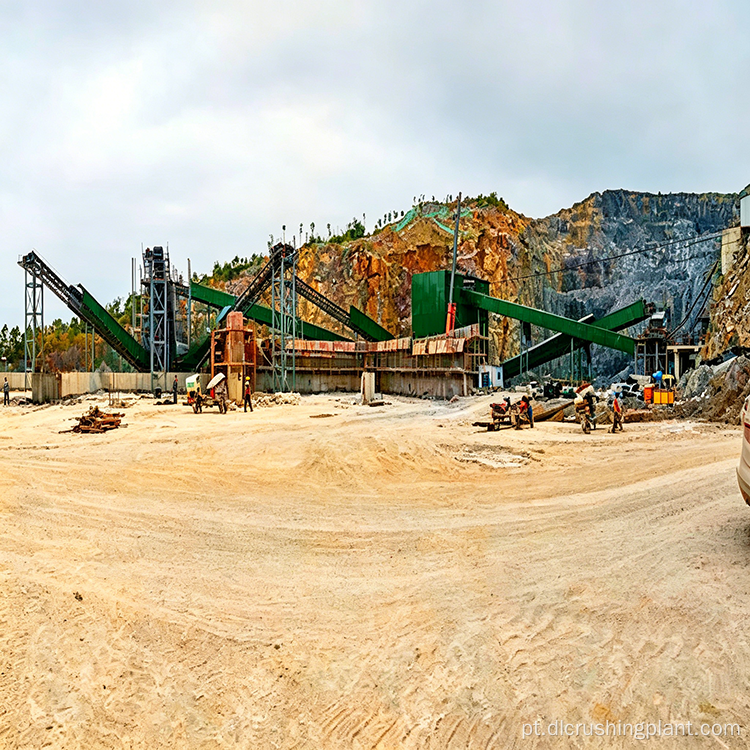

Este projeto de processamento de calcário pronto para uso atende uma mina de calcário a céu aberto na África, produzindo 5 milhões de toneladas por ano de agregados de alta qualidade para camadas de base de estradas, aditivos para fábricas de cimento e agregados de concreto. A solução aborda os principais problemas africanos, incluindo o elevado teor de argila no minério bruto, o excesso de partículas escamosas provenientes da britagem convencional, as emissões pesadas de poeiras que não passam nas inspeções ambientais, o fornecimento de energia instável e o derramamento de materiais em transportes de longa distância. Fornecido pela Zhongyu Dingli, o circuito de britagem e modelagem de dois estágios atinge mais de 90% de conteúdo de partículas cúbicas, enquanto a galeria modular totalmente fechada garante vazamento zero de poeira com concentração de emissão igual ou inferior a 10 mg por metro cúbico. Seções pré-fabricadas modulares reduzem o tempo de construção em 40%.

Destaques da solução e fluxo do processo

• Alimentação: O alimentador vibratório tipo barra garante uma alimentação uniforme e pré-filtra as impurezas de argila do minério bruto com alto teor de argila

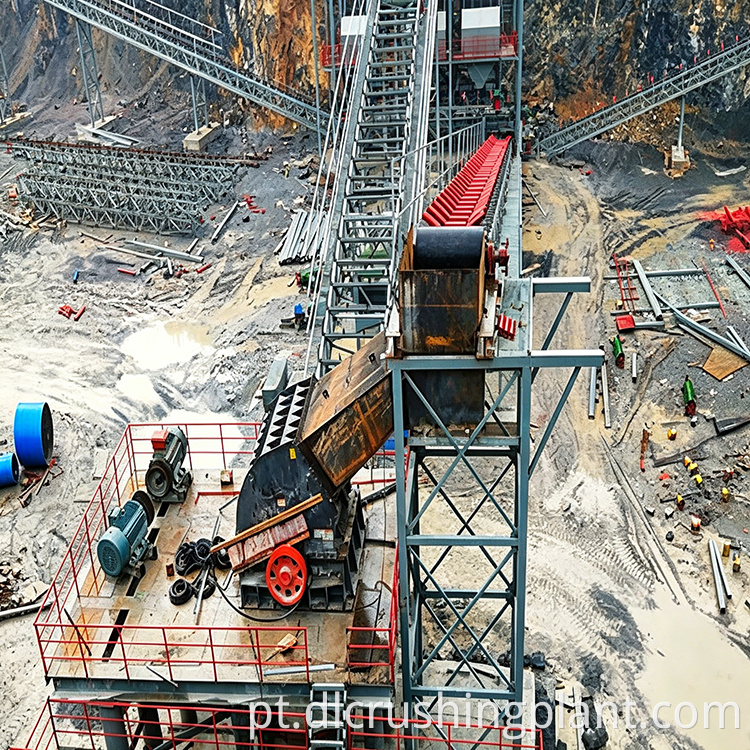

• Britagem primária: O britador de martelo pesado PCZ 2125 reduz o tamanho dos pedaços para 150 mm ou menos, com martelos de liga com alto teor de cromo que duram 50% mais
• Britagem e modelagem secundária: O britador de modelagem XPC 1620 realiza britagem e modelagem terciária, reduzindo a escamação e produzindo mais finos para uma gradação equilibrada

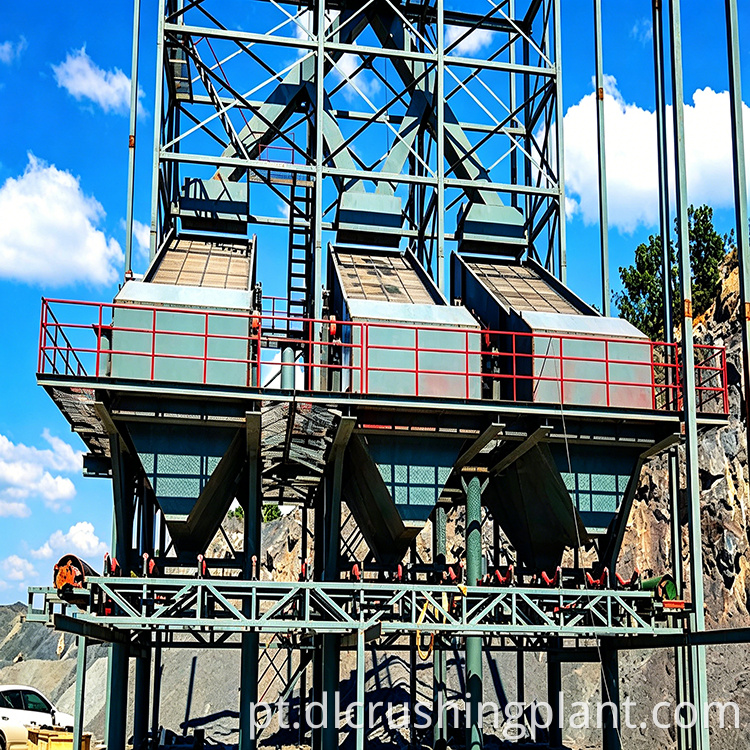

• Peneiramento: Peneira vibratória circular 3YK3072 com três decks produz quatro tamanhos: 0 a 5 mm, 5 a 10 mm, 10 a 20 mm e 20 a 31,5 mm
• Transporte e Proteção Ambiental: Galeria modular de aço com capas de chuva e tiras de vedação, filtro de mangas pulsadas em todos os pontos de poeira com pressão negativa, pulverização automática de água na pilha de produto acabado
• Recursos adaptados à África: Motores com isolamento Classe F e proteção IP55, gabinetes de controle com filtros de poeira e ventiladores de resfriamento para altas temperaturas e condições de poeira

Escopo do serviço EPC

• Fase de projeto: levantamento geológico, desenho de layout e cálculo de processo, fornecendo desenhos de processo 3D, diagramas de carga de fundação e esquemas elétricos
• Fabricação de equipamentos: Conjunto completo de britadores, peneiras, transportadores e coletores de pó, incluindo britador de martelo pesado, britador modelador, peneira vibratória, galeria modular e filtro de mangas
• Instalação e comissionamento: orientação de instalação no local, teste sem carga e comissionamento de carga, entrega de relatório de produção de teste, SOP e lista de peças sobressalentes
• Terceirização de O e M Opcional: serviço de gerenciamento de produção de 3 a 5 anos com equipe residente, manutenção preditiva e contrato de garantia de produção

Dados do caso do projeto

• Localização: Estado de Kogi, Nigéria, linha de agregados de calcário de 5 milhões de toneladas por ano
• Data de comissionamento: quarto trimestre de 2023
• Capacidade de projeto: 5 milhões de toneladas por ano, a produção real atingiu 5,25 milhões de toneladas por ano
• Consumo de energia da unidade: 4,2 kWh por tonelada, abaixo da média local de 6,0 kWh por tonelada
• Taxa de aprovação do tamanho do produto: 98,6 por cento
• Feedback do cliente: A galeria fechada e o sistema de coleta de poeira ajudaram a passar nas inspeções ambientais imediatamente. O desempenho da modelagem é muito melhor do que outras linhas locais. Estrutura modular instalada com muita rapidez, apenas 4 meses desde a chegada do equipamento até a produção.

Perguntas frequentes

Q1: O fornecimento de energia em África é instável. A linha pode lidar com isso?

Fornecemos soft starters e controle VFD capazes de suportar flutuações de tensão de mais ou menos 20%. Uma chave ATS automática para gerador a diesel é opcional. Todos os motores principais são da série YE4 de alta eficiência, reduzindo a corrente de partida, garantindo uma operação confiável sob condições instáveis ​​de fornecimento de energia na África.

Q2: Quanto tempo duram os martelos trituradores de martelo e quanto ao suporte pós-venda local?

Martelos compostos com alto teor de cromo trituram de 300.000 a 400.000 toneladas por conjunto, aproximadamente 2,5 meses. Fornecemos um molde de martelo sobressalente para reforma local. Armazéns de peças de reposição e engenheiros residentes na Nigéria, Quênia e África do Sul fornecem resposta no local em 48 horas com vídeos de operação trilíngues e orientação remota AR.

Q3: Quão rápida é a instalação da galeria modular e o controle de poeira funciona em climas quentes?

As seções padrão são aparafusadas, exigindo apenas 6 soldadores e 2 operadores de guindaste por 100 metros, três vezes mais rápido que a soldagem tradicional. Para climas quentes, as válvulas de pulso usam diafragmas resistentes a altas temperaturas e bolsas filtrantes PPS mais PTFE suportam até 200 graus Celsius com mistura automática de ar frio.
