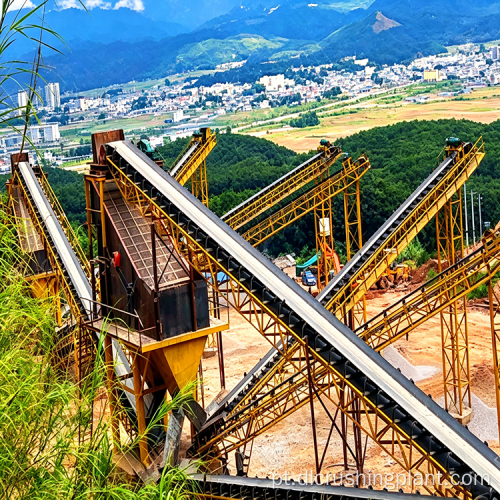

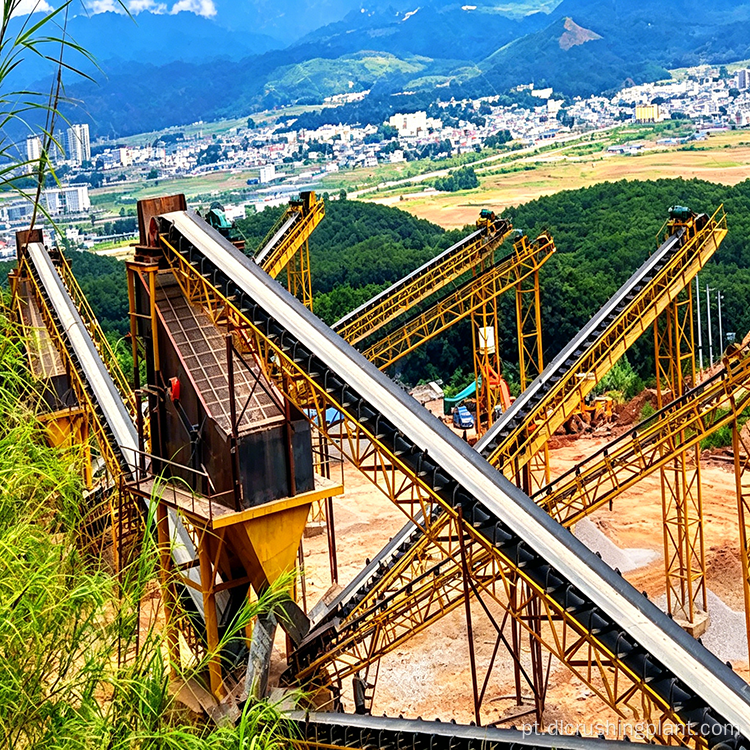

Provedor de serviços EPC turnkey para linha de produção de britagem de calcário com processo de formação de alta eficiência em etapa única

Linha de produção integrada de britagem, moagem e modelagem de calcário

Visão geral do projeto

Este projeto é uma linha de produção de britagem de calcário pronta para uso. Aproveitando a baixa dureza do calcário, é adotado um processo de britagem e conformação de etapa única. A capacidade de processamento é personalizável de 100 a 1.000 toneladas por hora. Os produtos acabados incluem pedra britada, areia manufaturada e pó de pedra, amplamente utilizados em materiais de construção de cimento, produtos químicos para fabricação de papel, fluxos metalúrgicos, fabricação de vidro e outros campos.

Os pontos problemáticos comuns em projetos de processamento de calcário incluem alto investimento e consumo de energia dos processos tradicionais de britagem em vários estágios, formato inadequado das partículas que afeta a qualidade do material de construção, conteúdo incontrolável de pó de pedra que leva a flutuações de gradação e emissões de poeira que excedem os padrões, resultando em restrições ambientais de produção.

A principal vantagem da nossa solução é o uso de um britador de martelo pesado para a conformação em uma única etapa. A maior parte do material é qualificada após uma passagem de britagem. O material não qualificado é enviado para uma máquina modeladora para tratamento secundário. Uma peneira vibratória circular classifica e produz agregados de múltiplos tamanhos. Uma máquina para fabricar areia com rotor duplo pode ser opcionalmente adicionada para produzir areia fabricada com partículas redondas. Os coletores de pó de pulso cobrem todos os pontos geradores de pó para obter uma produção limpa. O processo possui menos etapas, resultando em menor investimento em equipamentos. As peças de desgaste têm ciclos de substituição mais longos e custos de manutenção mais baixos. A capacidade de processamento é personalizável de forma flexível, de 100 a 1.000 toneladas por hora.

Fluxo do Processo

O calcário é alimentado uniformemente por um alimentador vibratório em um triturador de martelo pesado para britagem e conformação em uma única etapa. O tamanho da descarga é inferior a 30 mm. Após a britagem, o material é peneirado por uma peneira vibratória circular. O material qualificado entra no silo de produto acabado. O material não qualificado é enviado para uma máquina de modelagem para britagem e modelagem fina, depois peneirado novamente e armazenado. Se for necessária areia manufaturada, uma máquina de fabricação de areia de rotor duplo pode ser adicionada para produzir areia com acabamento de partículas redondas estáveis. Coletores de poeira de pulso são dispostos em pontos de geração de poeira de britagem e triagem para garantir que as emissões de poeira atendam aos padrões no local.

Escopo do serviço EPC

Desenho do Esquema: Desenho do processo com base nas características da matéria-prima, capacidade de processamento, especificações do produto acabado e campos de aplicação; fornecer seleção de equipamentos, fluxogramas, desenhos de layout de oficina e planos de proteção ambiental.

Fabricação de equipamentos: Fornecimento de britadores de martelo pesados, máquinas modeladoras, máquinas para fabricar areia de rotor duplo, peneiras vibratórias circulares, transportadores, coletores de pó e sistemas de controle elétrico; fornecem listas detalhadas de modelos, especificações e parâmetros de potência.

Instalação e Comissionamento: Enviar equipes técnicas ao local para orientação de instalação e comissionamento; realizar testes em uma única máquina e execuções completas de testes de processo para garantir que a capacidade e a gradação do produto atendam às metas.

Atribuição de Operação e Manutenção: Fornecer treinamento de operadores, manuais de manutenção, fornecimento de peças de reposição e suporte técnico remoto; pode assumir atribuições de O&M de longo prazo.

Caso de projeto

O projeto foi construído para uma fábrica de cimento em Haiphong, no Vietnã, como linha de apoio à produção de britagem de calcário. A capacidade de processamento projetada foi de 600 toneladas por hora. O calcário bruto apresenta baixa dureza. O tamanho do produto final abaixo de 30 mm é utilizado para preparação de matéria-prima de cimento. Encomendado em novembro de 2023, o rendimento real atingiu mais de 97% da capacidade projetada. A taxa de qualificação de esmagamento de uma passagem foi de 85%. A taxa de qualificação do tamanho do produto acabado foi de 93%. As emissões de poeiras foram inferiores a 8 mg/m³. O equipamento funcionou continuamente por 72 horas sem falhas.

Feedback do cliente: "O processo de britagem de etapa única reduziu significativamente o investimento em equipamentos e os custos operacionais. O britador de martelo pesado processa calcário de forma eficiente com a maior parte do material formado em uma única passagem. A máquina de moldagem garante granularidade consistente do produto para nossa produção de cimento. A instalação e o comissionamento da equipe EPC foram profissionais e eficientes."

Perguntas frequentes

P: Quais são as especificações e usos da pedra acabada?
R: Pedra britada abaixo de 30 mm é usada para matérias-primas de cimento e agregados de construção. Areia fabricada abaixo de 5 mm é usada para usinas de concreto pronto. O pó de pedra é usado para revestimentos de fabricação de papel e cargas químicas. As especificações podem ser ajustadas de forma flexível alterando os tamanhos da malha da tela.

P: O teor de pó de pedra pode ser controlado?
R: Sim. A proporção de pó de pedra é controlada através da otimização da cavidade de britagem da máquina de moldagem e da seleção da malha da tela. A gradação do produto acabado é estável. O teor de pó de pedra pode ser ajustado de acordo com os diferentes requisitos de aplicação.

P: Qual é a faixa de capacidade de processamento?
R: Personalizável de 100 a 1.000 toneladas por hora. Os modelos de equipamentos são selecionados com base na escala da planta de cimento ou da planta de agregados. Estágios adicionais de britagem ou módulos de produção de areia podem ser adicionados posteriormente para expansão da capacidade.

P: O sistema de coleta de poeira pode atender aos requisitos ambientais?
R: Os coletores de pó de pulso cobrem todos os pontos geradores de pó, incluindo britadores e peneiras vibratórias. A concentração de emissões é inferior a 10 mg/m³, atendendo aos padrões de emissão de poeira industrial na maioria dos países.

P: A instalação e o treinamento em locais no exterior podem ser fornecidos?
R: O pacote EPC inclui orientação de instalação em locais no exterior, comissionamento de equipamentos e treinamento de operadores. As equipes técnicas viajam até o local do projeto para concluir a entrega. Fornecimento de peças sobressalentes e suporte técnico remoto também são fornecidos.

Clique para obter sua solução personalizada

Para obter mais informações sobre o projeto do esquema da linha de produção de britagem de calcário e a configuração do equipamento, entre em contato com nossa equipe de engenharia. Forneça características de matéria-prima, capacidade de processamento e requisitos de tamanho do produto acabado para receber uma solução e cotação customizadas.
