Linha de produção de agregados de areia calcária com triturador de martelo pesado e sistema de fabricação de areia de rotor duplo

Visão geral do projeto

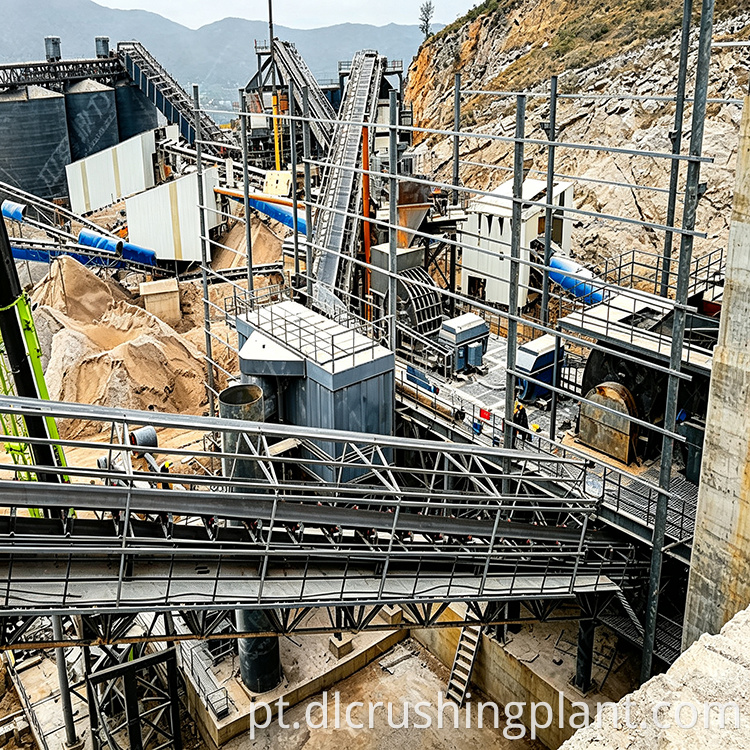

Esta linha de produção de agregados de areia está localizada em Dengfeng, província de Henan, e foi projetada e construída por Zhongyu Dingli para a pedreira Yuhuang. A linha processa principalmente calcário e entrou em produção formal em junho de 2018, com todos os equipamentos fornecidos pela Zhongyu Dingli. A equipe de projeto regional de Henan cuidou do planejamento geral, seleção de equipamentos e integração de sistemas com base nas características dos materiais e no terreno do local.

Os produtos acabados incluem múltiplas gradações de pedra britada e pó de pedra, que atendem aos requisitos de materiais para diversas aplicações de construção e construção. A produção é adequada para construção de rodovias, estações de mistura de concreto e grandes projetos de infraestrutura onde a qualidade consistente dos agregados e a gradação razoável são importantes.

A principal característica desta linha é o uso de um britador de martelo pesado para substituir o britador de mandíbula convencional mais a combinação de britador modelador. Ao conseguir a britagem primária e a conformação em uma única passagem, a planta economiza no investimento em equipamentos e ainda produz agregados com bom formato de partícula, baixa geração de pó e classificação razoável. O layout mais simples do equipamento também significa menor carga de trabalho de manutenção e menos máquinas para manutenção durante a produção contínua.

Configuração do equipamento

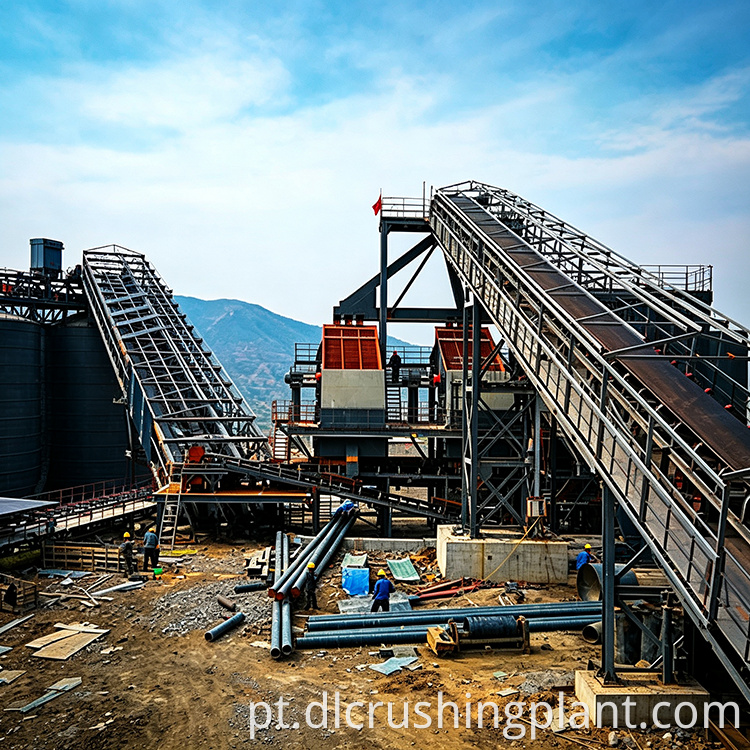

• Alimentador Vibratório DLZGC1538 — capacidade de 400 a 700 toneladas por hora, potência 6,3kW × 2, 1 unidade
• Triturador de martelo pesado PCZ1615 - capacidade de 360 ​​a 420 toneladas por hora por unidade, potência 200kW × 2, 2 unidades
• Máquina para fabricar areia com rotor duplo ZSJ-1416 - capacidade de 210 a 280 toneladas por hora, potência 160kW × 4, 1 unidade
• Peneira vibratória circular 3YKZ2670 — capacidade de 280 a 400 toneladas por hora por unidade, potência 45kW, 2 unidades
• Peneira vibratória circular 3YKZ2060 — capacidade de 180 a 280 toneladas por hora por unidade, potência 30kW, 2 unidades
• Transportador de Correia — múltiplas unidades conectando todas as etapas de processamento
• Coletor de pó — instalado nos principais pontos de geração de pó

Descrição do Processo

A linha de produção utiliza um britador de martelo pesado como unidade de britagem primária, que lida com britagem grossa e intermediária em uma única passagem. O calcário bruto é carregado primeiro no alimentador vibratório DLZGC1538, que regula a taxa de alimentação e remove o material subdimensionado. A alimentação principal então entra em dois britadores de martelo pesado PCZ1615 trabalhando em paralelo, onde a alta energia de impacto dos martelos rotativos quebra o calcário e o molda ao mesmo tempo. Ao ajustar a placa de revestimento, os operadores podem controlar o tamanho da descarga para corresponder à gradação alvo sem mudar para um modelo de britador diferente.

Após a britagem primária, o material segue para a máquina de produção de areia de rotor duplo ZSJ-1416 para maior refinamento. O design de rotor duplo aplica força de impacto em duas direções, o que melhora o formato das partículas da fração de areia e reduz partículas escamosas ou alongadas. A partir daí, o material passa por dois conjuntos de peneiras vibratórias circulares. As peneiras 3YKZ2670 lidam com a fração de volume maior, enquanto as peneiras 3YKZ2060 lidam com o material mais fino. Cada tela separa a saída em frações de tamanhos diferentes e o material superdimensionado retorna através de um ciclo de feedback para reprocessamento.

Os transportadores de correia movimentam o material entre todas as etapas e transportam os produtos acabados para suas respectivas caixas de armazenamento. Coletores de pó são instalados nas áreas de descarga do britador e nas estações de triagem para capturar o pó transportado pelo ar durante a operação, mantendo o ambiente de trabalho limpo e atendendo aos padrões ambientais.

Custo e desempenho

Vantagens Usar um britador de martelo pesado em vez de um britador de mandíbula e uma combinação de britador modelador é a principal vantagem de custo desta linha. Um PCZ1615 lida com o que normalmente exigiria duas máquinas separadas, o que reduz diretamente o investimento em equipamento. O projeto de formação de passe único também significa que o material passa por menos estágios de britagem, o que reduz o consumo de energia por tonelada e reduz o desgaste das peças, uma vez que a pedra não sofre impactos repetidos em diversas máquinas.

O agregado acabado tem boa forma de partícula, baixo teor de pó e classificação razoável, o que o torna comercializável em múltiplas aplicações de construção. A planta produz frações de pedra 05, 12 e 13 junto com pó de pedra, e a gradação pode ser ajustada de acordo com a demanda, trocando os decks da peneira ou ajustando a placa de revestimento do britador. Essa flexibilidade permite que o operador responda às mudanças na demanda do mercado sem grandes alterações no equipamento.

Aplicações O agregado desta planta atende às especificações para subleitos de rodovias, agregados de concreto e construção civil em geral. A produção de pedra graduada e pó é adequada para estações de mistura de concreto que precisam de material consistente para produção em lote. Como a linha produz diversas gradações simultaneamente, a operadora pode fornecer diferentes projetos de construção da mesma planta, o que ajuda a manter um volume de vendas estável mesmo quando a demanda de projetos individuais flutua.

Perguntas frequentes

Q1: Como o britador de martelo pesado substitui o britador de mandíbula e o britador modelador nesta linha de produção?

O britador de martelo pesado PCZ1615 lida com britagem grosseira e modelagem em uma única passagem. Ao ajustar a placa do revestimento, os operadores controlam o tamanho da descarga para corresponder à gradação alvo. Isso elimina a necessidade de um britador de mandíbula separado para redução primária e de um britador de modelagem separado para refinamento de partículas, o que economiza investimento em equipamentos e reduz o número de máquinas que precisam de manutenção.

Q2: Qual o papel da máquina para fabricar areia com rotor duplo no processo?

Após a britagem primária no britador de martelo pesado, o material entra na máquina de fabricação de areia de rotor duplo ZSJ-1416 para refinamento adicional. O design de rotor duplo aplica força de impacto em duas direções, o que melhora o formato das partículas da fração de areia e reduz partículas escamosas ou alongadas. Esta etapa é o que confere ao agregado acabado sua boa classificação e baixo teor de pó.

Q3: Que tipos de produtos acabados esta linha produz e onde são utilizados?

A linha produz frações de pedra 05, 12 e 13 junto com pó de pedra. Essas gradações atendem aos requisitos de materiais para construção de rodovias, estações de mistura de concreto e grandes projetos de infraestrutura. A gradação pode ser ajustada com base na demanda do mercado, alterando as plataformas da peneira ou ajustando a placa de revestimento do britador, o que dá ao operador flexibilidade em diferentes aplicações de construção.
