Linha de produção de agregado de areia calcária com processo duplo seco e úmido para agregado lavado e produção de pedra padrão

Visão geral do projeto

Esta linha de produção de agregados de areia está localizada em Jingzhou, província de Hubei, e foi projetada e construída por Zhongyu Dingli para Menghao Mining. Concluído em 2022, o projeto processa calcário e opera com uma produção horária de 2.000 toneladas em duas linhas de produção independentes, cada uma com capacidade de 1.000 toneladas por hora. A equipe de design regional de Hubei cuidou do planejamento geral, da seleção de equipamentos e da integração do sistema.

A característica definidora deste projeto é o design de processo duplo seco e úmido. Em vez de executar um único fluxo de produtos, a linha divide sua produção em duas categorias. Um lado produz agregado seco padrão por meio de britagem, modelagem e peneiramento. O outro lado direciona o material através de um sistema de lavagem em espiral que produz quatro tipos de agregados lavados de alto valor e com alta limpeza. Esta abordagem dupla permite ao operador atender diferentes segmentos de mercado a partir da mesma planta, alternando entre produtos padrão e lavados com base na demanda, sem reconfigurar o equipamento principal de britagem.

As duas linhas de produção são dispostas em uma configuração escalonada ao longo do terreno montanhoso natural. O calcário bruto é alimentado a partir do nível superior e flui para baixo por gravidade através dos estágios de britagem e peneiramento, o que reduz a necessidade de transportadores de correia inclinados e diminui o consumo geral de energia do sistema de manuseio de materiais. A planta produz um total de oito tipos de produtos acabados e foi projetada para atingir zero desperdício, o que significa que todo o material triturado é classificado em frações vendáveis, sem sobras de fluxo de rejeitos.

Configuração do equipamento

• Alimentador Vibratório DLZGC1550 — capacidade de 400 a 1000 toneladas por hora, potência 15kW × 2, 2 unidades

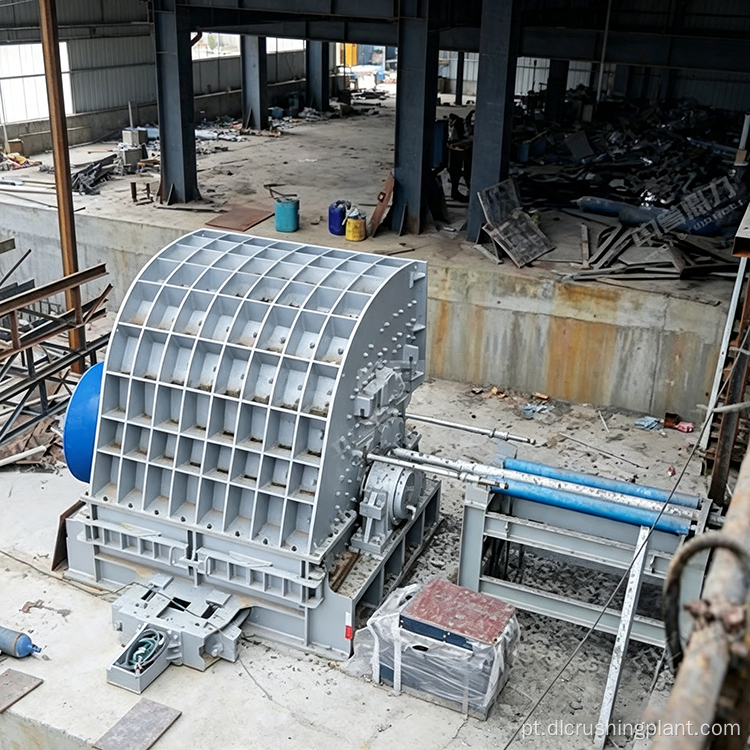

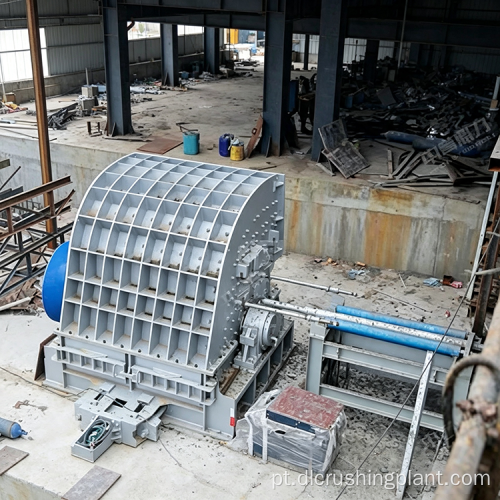

• Triturador de martelo pesado DLPCZ1815 - capacidade de 400 a 900 toneladas por hora por unidade, potência (250 kW-4) × 2, 2 unidades
• Triturador de modelagem DLPC1622 — capacidade de 600 a 900 toneladas por hora, potência 630kW-6, 1 unidade
• Peneira vibratória circular DL3YKZ3080 — capacidade de 100 a 500 toneladas por hora por unidade, potência 30kW × 2, unidades múltiplas
• Lavadora de areia em espiral DL2LXS1890 — capacidade de 260 a 320 toneladas por hora por unidade, potência 37kW × 2, unidades múltiplas
• Transportador de Correia — múltiplas unidades conectando todas as etapas de processamento

Descrição do Processo

A linha de produção segue um fluxo de britagem de dois estágios com circuito paralelo de acabamento seco e úmido. O calcário bruto é carregado em alimentadores vibratórios DLZGC1550 na parte superior do layout escalonado, onde a taxa de alimentação é regulada e o material subdimensionado é removido antes de entrar no britador. A alimentação principal então flui por gravidade para os britadores de martelo pesado DLPCZ1815, que realizam a redução primária em uma única passagem. A alta energia de impacto dos martelos rotativos quebra o calcário e molda-o ao mesmo tempo, eliminando a necessidade de um britador de mandíbula primário separado.

Após a britagem primária, o material segue para o britador modelador DLPC1622 para refinamento das partículas. A etapa de modelagem reduz partículas escamosas e alongadas, o que melhora a qualidade do agregado acabado. A partir daí, o material passa pelas peneiras vibratórias circulares DL3YKZ3080 para gradação. As peneiras usam lubrificação com óleo para operação contínua sob carga pesada e separam a saída em frações de vários tamanhos.

Na fase de triagem, o fluxo de material se divide em dois caminhos. Uma porção do agregado peneirado vai diretamente para os silos de armazenamento do produto acabado como agregado seco padrão. A outra parte é encaminhada para lavadoras de areia em espiral DL2LXS1890, onde o material é lavado para remover poeira e finos superficiais. O processo de lavagem produz quatro tipos de agregados lavados de alto valor e alta limpeza, adequados para aplicações que exigem especificações de materiais mais rigorosas. Os transportadores de correia movem o material entre todos os estágios, e o layout escalonado significa que a maioria das transferências depende do fluxo de gravidade em vez de transportadores inclinados motorizados.

Projeto de processo duplo seco e úmido

O processo duplo é a principal inovação de design deste projeto. As plantas de agregados convencionais normalmente operam um circuito de britagem e peneiramento a seco ou um circuito de lavagem úmida, mas não ambos em paralelo. Ao combinar os dois, a planta pode produzir agregado padrão para aplicações gerais de construção e agregado lavado para mercados de especificações mais altas a partir do mesmo fluxo de alimentação. O operador pode ajustar a proporção de divisão entre os circuitos seco e úmido com base na demanda atual do mercado, o que dá à planta flexibilidade para responder às flutuações de preços e às mudanças nas necessidades dos clientes.

O sistema de lavagem em espiral utiliza água para remover partículas finas e poeiras aderidas à superfície do agregado. O material lavado sai limpo e atende aos padrões de limpeza para produtos agregados premium. A água utilizada no processo de lavagem pode ser recuperada e recirculada através de um tanque de decantação ou sistema de filtração, o que mantém o consumo geral de água dentro de limites razoáveis. O circuito seco, por outro lado, produz agregado padrão sem entrada de água, que é mais eficiente energeticamente e adequado para mercados onde os requisitos de limpeza são menos rigorosos.

Layout escalonado e eficiência energética

O layout escalonado ao longo do terreno montanhoso é um fator chave na eficiência energética desta usina. Ao posicionar o equipamento de britagem em diferentes elevações que seguem a inclinação natural do terreno, o projeto permite que a matéria-prima flua para baixo por gravidade através de sucessivas etapas de processamento. Isto reduz o número de correias transportadoras inclinadas necessárias para elevar o material entre os estágios, o que reduz diretamente o consumo de energia do sistema de manuseio de materiais. O layout também mantém a área ocupada pela planta compacta, já que o equipamento é distribuído verticalmente em vez de espalhado por uma grande área plana.

Vantagens do projeto

A fábrica produz oito tipos diferentes de produtos acabados a partir de um único fluxo de alimentação, o que dá à operadora ampla cobertura de mercado. Os quatro produtos agregados lavados de alto valor possuem um preço superior em relação ao agregado seco padrão, e a capacidade de alternar entre a produção seca e úmida permite que o operador otimize a receita com base na demanda. O projeto de desperdício zero significa que todo o material triturado é classificado em frações vendáveis, sem nenhum fluxo de rejeitos que precisaria ser descartado ou vendido com desconto.

O layout escalonado alimentado por gravidade reduz o consumo de energia para manuseio de materiais. O britador de martelo pesado atinge a redução primária em uma única passagem, o que reduz o número total de estágios de britagem e o consumo de energia associado por tonelada. As peneiras vibratórias lubrificadas a óleo são construídas para operação contínua com cargas pesadas, o que mantém longos intervalos de manutenção e reduz o tempo de inatividade. A configuração geral mantém a contagem de equipamentos razoável para uma planta com esta capacidade, o que ajuda a controlar o investimento de capital e os custos operacionais de longo prazo.

Perguntas frequentes

Q1: Como funciona o processo duplo seco e úmido nesta linha de produção?

Após a britagem e peneiramento, o fluxo de material se divide em dois caminhos. Uma parte vai diretamente para o armazenamento como agregado seco padrão, enquanto a outra parte é encaminhada para lavadores de areia em espiral que removem poeira superficial e finos para produzir quatro tipos de agregado lavado de alto valor. A operadora pode ajustar a relação de divisão entre os dois circuitos com base na demanda do mercado.

Q2: Por que a linha de produção é construída em um layout escalonado ao longo da montanha?

O layout escalonado aproveita a inclinação natural do terreno, permitindo que a matéria-prima flua para baixo por gravidade através de sucessivas etapas de britagem e peneiramento. Isto reduz a necessidade de transportadores de correia inclinados e diminui o consumo de energia do sistema de manuseio de materiais. Ele também mantém a área ocupada pela planta compacta, distribuindo os equipamentos verticalmente, em vez de em uma grande área plana.

Q3: Que tipos de produtos acabados a fábrica produz?

A planta produz um total de oito tipos de produtos acabados, incluindo agregado seco padrão e quatro tipos de agregado lavado de alto valor. O agregado padrão é adequado para aplicações gerais de construção, enquanto o agregado lavado atende às especificações de limpeza mais elevadas para mercados premium. A configuração flexível permite que o operador alterne entre os tipos de produtos com base na demanda, e o design de desperdício zero garante que todo o material seja classificado em frações vendáveis.
