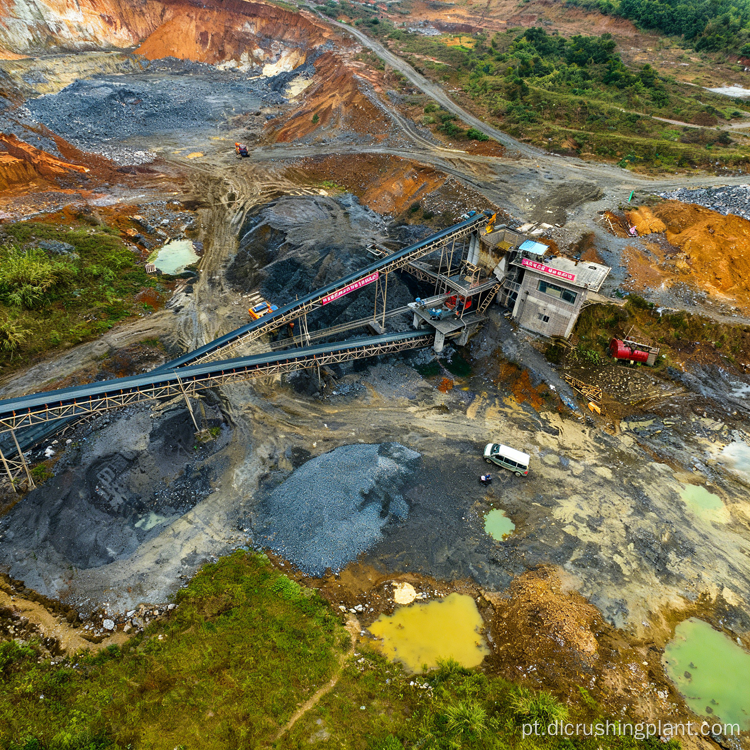

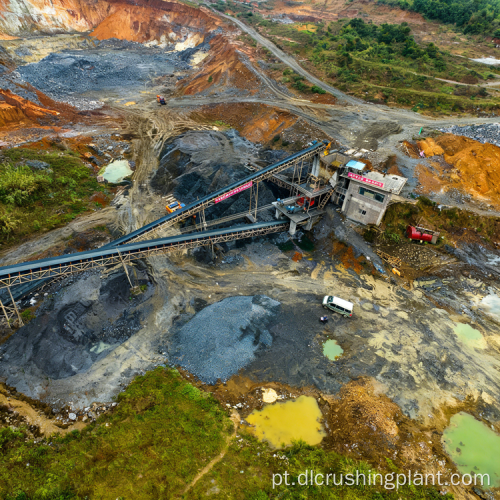

Planta de extração de ouro com sistema de britagem eficiente e separação por gravidade de moagem inteligente

Sistema de britagem eficiente

• Britador de mandíbula + britador cônico: ligação inteligente de circuito fechado de dois estágios com controle de velocidade adaptativo
• Tamanho de descarga: uniforme ≤20mm, prevenção de esmagamento excessivo, eficiência de moagem melhorada em 20%
• Revestimentos compostos resistentes ao desgaste: vida útil estendida em 30%, frequência de manutenção reduzida
• Alimentador vibratório equipado com sensor: sincronizado com sistema de britagem, alimentação uniforme, prevenção de sobrecarga

Moagem e Classificação

• Moinho de bolas de grade úmida: mói minério ≤20 mm até malha -200 (≥85%), dissociação total de partículas de ouro
• Classificador espiral: circuito fechado com moinho de bolas, concentração de polpa estável 35%-40%

Separação e Extração de Ouro

• Hidrociclone: ​​eficiência de classificação >91%, separa concentrado de ouro de alta densidade
• Separador espiral + mesa vibratória: recupera ouro grosso (0,1-3mm), refina concentrado de alta qualidade (20-50g/t), recuperação ≥86%
• Sistema de lixiviação CIP opcional: para minérios óxidos de baixo teor, a recuperação melhorou para ≥92% com reagentes ecológicos

Fundição e Acabamento

• Forno de fundição por indução de média frequência: 1200-1300°C, remoção de impurezas (enxofre, ferro), teor de ouro ≥90%
• Fundição em molde de grafite: lingotes de ouro qualificados (100-500g) com testes regulares de pureza

Controle Inteligente

• Controle centralizado DCS: monitoramento em tempo real da velocidade de britagem, tamanho das partículas, concentração de polpa, status do equipamento
• Alarme automático de falhas e proteção de ligação: evita danos ao equipamento e interrupção da produção
• Ajuste remoto de parâmetros: reduz a intervenção manual, melhora a conveniência operacional

Visão geral do projeto

• Aplicação: Minas de ouro de rocha de pequena a média escala, minérios de óxido de baixo teor
• Faixa de Processamento: Britagem Eficiente → Moagem e Classificação → Separação por Gravidade → Lixiviação (opcional) → Fundição
• Britagem de núcleo: Circuito fechado inteligente de dois estágios com controle de velocidade adaptativo, economia de energia de 18%
• Moagem de núcleo: Moinho de bolas de grade úmida com classificador espiral, malha -200 ≥85%, concentração de polpa estável
• Separação do núcleo: Hidrociclone + separador espiral + mesa vibratória, recuperação ≥86%
• Extração de núcleo: Lixiviação CIP opcional para minérios óxidos, recuperação de até ≥92%
• Fundição de núcleo: Forno de indução de média frequência, pureza de ouro ≥90%
• Controle Inteligente: Monitoramento centralizado DCS + alarme automático de falha + operação remota
• Padrão Ambiental: Reciclagem de água ≥85%, descarga seca de rejeitos, reagentes de lixiviação de baixa toxicidade

Fluxo do Processo

1. Britagem inteligente em circuito fechado de dois estágios — O britador de mandíbula e o britador cônico operam em circuito fechado interligado com controle de velocidade adaptativo que se ajusta automaticamente à dureza do minério e ao volume de alimentação; tamanho de descarga uniforme (≤20 mm) é alcançado enquanto o esmagamento excessivo é evitado; alimentador vibratório equipado com sensor sincroniza com o sistema de britagem garantindo alimentação contínua e uniforme; revestimentos compostos resistentes ao desgaste prolongam a vida útil em 30% e reduzem o tempo de inatividade para manutenção
2. Moagem e classificação de alta eficiência - O moinho de bolas de grade úmida recebe o minério triturado ≤20mm e mói até -200 mesh (≥85%) garantindo a dissociação total das partículas de ouro; O classificador espiral forma uma circulação em circuito fechado com o moinho de bolas, separando a polpa qualificada e retornando as partículas grossas para remoagem, mantendo a concentração estável da polpa em 35%-40%
3. Separação e Concentração por Gravidade — Hidrociclone (eficiência >91%) separa concentrado de ouro de alta densidade de rejeitos; O separador espiral e a mesa vibratória recuperam ouro grosso (0,1-3mm) e refinam concentrado de alta qualidade (20-50g/t), alcançando taxa de recuperação de ouro ≥86% como estágio fundamental de extração
4. Lixiviação CIP opcional para minérios óxidos — Para minérios óxidos de baixo teor, o sistema de lixiviação CIP ecológico melhora ainda mais a recuperação de ouro para ≥92% usando reagentes de baixa toxicidade, reduzindo o impacto ambiental e maximizando o valor do minério
5. Fundição e fundição de lingotes de ouro — O forno de indução de média frequência aquece até 1200-1300°C, removendo impurezas (enxofre, ferro) para formar uma solução metálica com teor de ouro ≥90%; a fundição em molde de grafite produz lingotes de ouro qualificados (100-500g) com testes regulares de pureza garantindo conformidade com os padrões da indústria
6. Monitoramento Inteligente DCS — Sistema de controle centralizado monitora velocidade de britagem, tamanho de partícula, concentração de polpa e status do equipamento em tempo real; alarme automático de falhas e proteção de ligação evitam danos ao equipamento; o ajuste remoto de parâmetros reduz a intervenção manual e garante uma operação estável e contínua

Serviço EPC

• Projeto de planta personalizado com base nas propriedades do seu minério, requisitos de produção e condições do local
• Fornecimento completo de equipamentos abrangendo sistemas de britagem, moagem, separação, lixiviação e fundição
• Instalação no local, comissionamento e entrega técnica com verificação de desempenho
• Programas de treinamento de operadores cobrindo operação do sistema DCS, manutenção de equipamentos e protocolos de segurança
• Suporte técnico pós-venda 24 horas por dia, 7 dias por semana, para otimização de processos e solução de problemas
• Engenharia de conformidade ambiental: sistema de reciclagem de água, descarga seca de rejeitos, gerenciamento de reagentes
• Suporte de design modular para fácil expansão futura ou ajuste de processo

Dados do caso

• Núcleo de britagem eficiente: consumo de energia reduzido em 18% em relação aos sistemas tradicionais, eficiência de moagem subsequente melhorada em 20%
• Alta recuperação de ouro: ≥86% de recuperação básica via separação por gravidade, até ≥92% com lixiviação CIP opcional
• Operação contínua e estável: a ligação inteligente entre os sistemas de britagem e extração minimiza o tempo de inatividade
• Longa vida útil do equipamento: revestimentos compostos resistentes ao desgaste prolongam a vida útil em 30%, reduzindo a frequência de manutenção
• Desempenho ecológico: taxa de reciclagem de água ≥85%, descarga seca de rejeitos, reagentes de lixiviação de baixa toxicidade opcionais
• Instalação modular fácil: componentes acessíveis e diretrizes de operação claras reduzem os custos de mão de obra
• Faixa de rendimento: estável 50-150 TPH para operação contínua, adequado para minas de pequeno e médio porte

Perguntas frequentes

Q1: O que torna o sistema de britagem eficiente o principal destaque desta planta de extração de ouro?

O eficiente sistema de britagem utiliza uma configuração inteligente de circuito fechado de dois estágios (britador de mandíbula + britador cônico) com controle de velocidade adaptativo que se ajusta automaticamente à dureza do minério e ao volume de alimentação. Isto atinge um tamanho de descarga uniforme (≤20 mm), evita o esmagamento excessivo e melhora a eficiência de moagem subsequente em 20%. Combinado com revestimentos compostos resistentes ao desgaste (vida útil +30%) e um alimentador vibratório equipado com sensor, o sistema reduz o consumo de energia em 18%, garantindo ao mesmo tempo um rendimento contínuo e estável para operação 24 horas por dia, 7 dias por semana.

Q2:Como a separação por gravidade e o sistema opcional de lixiviação CIP alcançam alta recuperação de ouro?

A planta utiliza uma abordagem de separação por gravidade em três estágios: o hidrociclone (eficiência >91%) pré-separa o concentrado de ouro de alta densidade, o separador espiral e a mesa vibratória recuperam o ouro grosso (0,1-3mm) e refinam o concentrado de alta qualidade (20-50g/t), alcançando uma taxa de recuperação básica ≥86%. Para minérios de óxido de baixo teor, o sistema opcional de lixiviação CIP utiliza reagentes ecológicos de baixa toxicidade para melhorar ainda mais a recuperação para ≥92%, maximizando o valor do minério e ao mesmo tempo atendendo aos padrões ambientais.

Q3:Quais recursos de controle inteligente e ambientais estão integrados nesta planta de extração de ouro?

O sistema de controle centralizado DCS fornece monitoramento em tempo real da velocidade de britagem, tamanho das partículas, concentração de polpa e status do equipamento, com alarme automático de falhas e proteção de ligação para evitar danos ao equipamento. O ajuste remoto de parâmetros reduz a intervenção manual. Do lado ambiental, a planta alcança reciclagem de água ≥85%, descarga seca de rejeitos e reagentes de lixiviação de baixa toxicidade opcionais – em conformidade com os padrões ambientais globais, mantendo ao mesmo tempo um desempenho lucrativo de extração de ouro.
