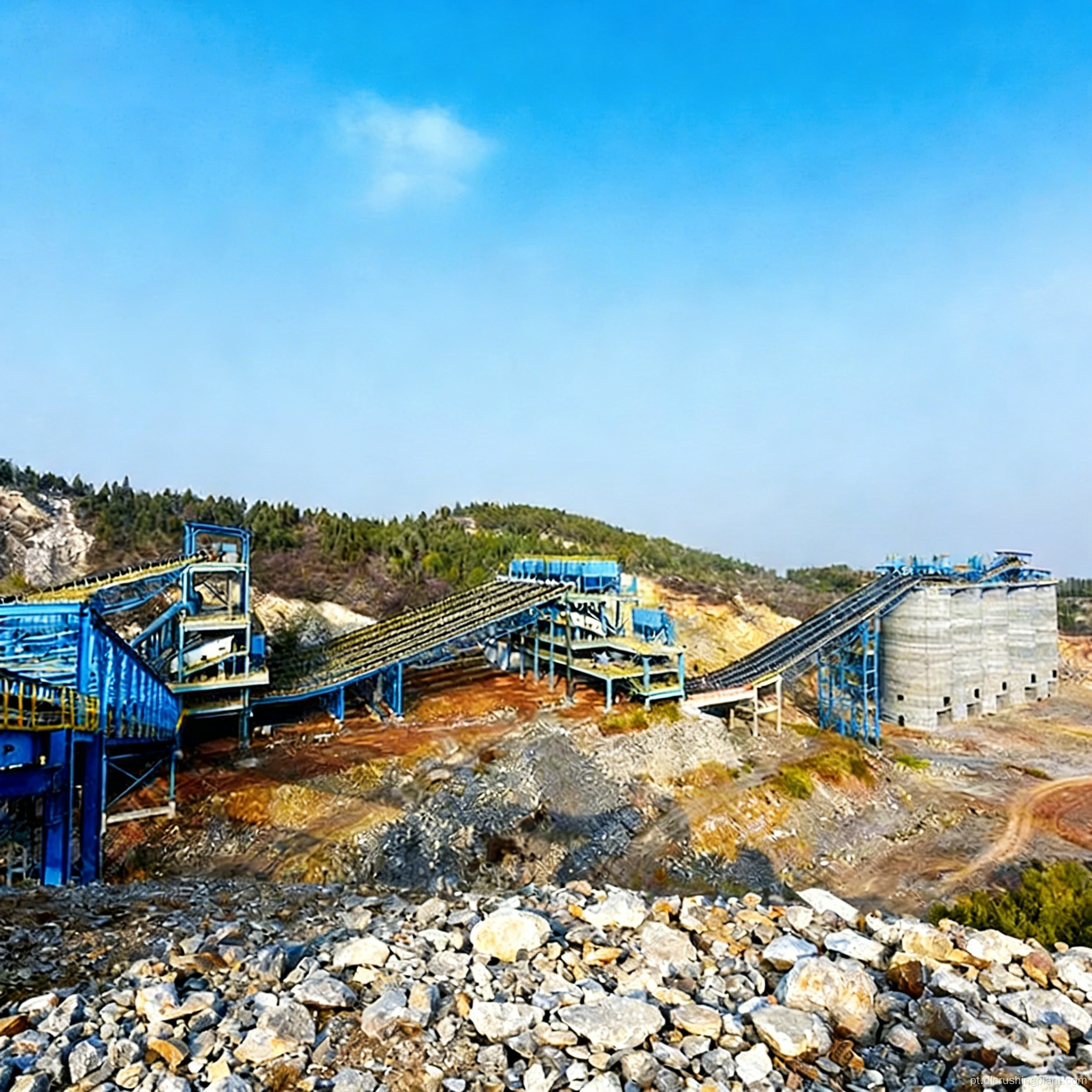

Projeto turnkey para britagem de minério de cobre de alta dureza com módulos pré-integrados e entrega única

Esta linha de produção é uma planta de britagem modular projetada especificamente para minério de sulfeto de cobre (dureza Mohs 6-8, com alto teor de argila e fácil limo). Apresentando 95% de pré-integração de fábrica, as funções principais (britagem primária do britador de mandíbula, britagem secundária do britador cônico, peneiramento e coleta de pó) são condensadas em 3 módulos integrados. Todas as tubulações e fiação elétrica são pré-instaladas antes da entrega, permitindo conexão no local e comissionamento em 48 horas para produção imediata. A capacidade é flexível e ajustável de 80 a 400 toneladas por hora, adequada para projetos de mineração temporários, produção de emergência e operações de mineração de minério de sulfeto de longo prazo.

Cenários de aplicação: Britagem run-of-mine para minas de sulfeto de cobre, pré-tratamento de minério de óxido de cobre, processamento de minério associado a cobre-molibdênio, bem como britagem e peneiramento de minérios metálicos de dureza semelhante, incluindo ouro e minérios de ferro.

Principais pontos problemáticos: Primeiro, as linhas de britagem tradicionais têm longos ciclos de construção (7 a 10 dias para obras civis mais instalação), atrasando gravemente o comissionamento da mina; em segundo lugar, as minas de cobre estão frequentemente localizadas em áreas remotas com más condições locais, tornando a construção de fundações de betão difícil e dispendiosa; terceiro, o minério de sulfeto de cobre é propenso à formação de limo, com a eficiência da triagem caindo drasticamente sob condições de alta umidade e os equipamentos convencionais apresentando entupimentos frequentes; quarto, grandes altitudes, grandes variações de temperatura e corrosão por névoa salina em áreas de mineração reduzem a confiabilidade dos equipamentos convencionais.

Destaques da solução: Três inovações principais. Primeiro, o design integrado da estrutura elimina a necessidade de fundações independentes de concreto. Macacos hidráulicos + tecnologia de travamento de posicionamento permitem que dois trabalhadores concluam a conexão do módulo, com todo o processo, desde a descarga até a produção experimental, levando apenas 48 horas – 85% mais curto do que a instalação da linha tradicional. Em segundo lugar, o sistema de britagem é projetado sob medida para minérios de sulfeto – o britador de mandíbula possui uma placa de mandíbula resistente ao desgaste Cr25 de câmara profunda (vida útil projetada de 10.000 horas) com eficiência de alimentação 30% maior; o britador de cone é equipado com um sistema inteligente de britagem por laminação que ajusta automaticamente a força de britagem com base na composição do minério, alcançando liberação mineral de cobre ≥95%; o dispositivo de triagem antientupimento integrado mantém a eficiência da triagem >92% sob condições de alta temperatura e alta umidade. Terceiro, a proteção dupla contra corrosão e poeira IP65 garante uma operação estável em altas temperaturas (≤50°C), grandes altitudes (≤5.000m) e ambientes com alta névoa salina. A capacidade é flexível e ajustável de 80 a 400 toneladas/hora, adicionando ou removendo módulos auxiliares sem substituir unidades de britagem de núcleo.

A linha adota uma rota de processo curto de "britagem primária do britador de mandíbula + britagem secundária do britador cônico + triagem antientupimento + coleta de poeira totalmente fechada", conectada sequencialmente em 3 módulos integrados:

Módulo 1 – Módulo de alimentação e britagem primária: O minério bruto de sulfeto de cobre (≤750 mm) é alimentado uniformemente por um alimentador vibratório no britador de mandíbula de câmara profunda. O britador de mandíbula é equipado com placas de mandíbula resistentes ao desgaste em liga de alto cromo Cr25, oferecendo alta taxa de redução e eficiência de alimentação 30% maior do que as placas convencionais, reduzindo o run-of-mine para ≤150 mm antes do transporte da correia para o módulo de britagem secundário.

Módulo 2 – Módulo de britagem e peneiramento secundário: O material da britagem primária entra no britador cônico de laminação inteligente. A força de britagem é ajustada de forma adaptativa com base na dureza do minério e no tamanho das partículas em tempo real, garantindo a liberação de mineral de cobre ≥95% com baixas taxas de britagem excessiva. O material triturado entra na peneira vibratória circular antientupimento integrada, apresentando estrutura de plataforma de peneira especializada e parâmetros de vibração para manter a eficiência de peneiramento >92% para minérios de sulfeto de alta umidade, descarregando de acordo com os requisitos do processo. O material superdimensionado retorna ao britador cônico formando um circuito fechado.

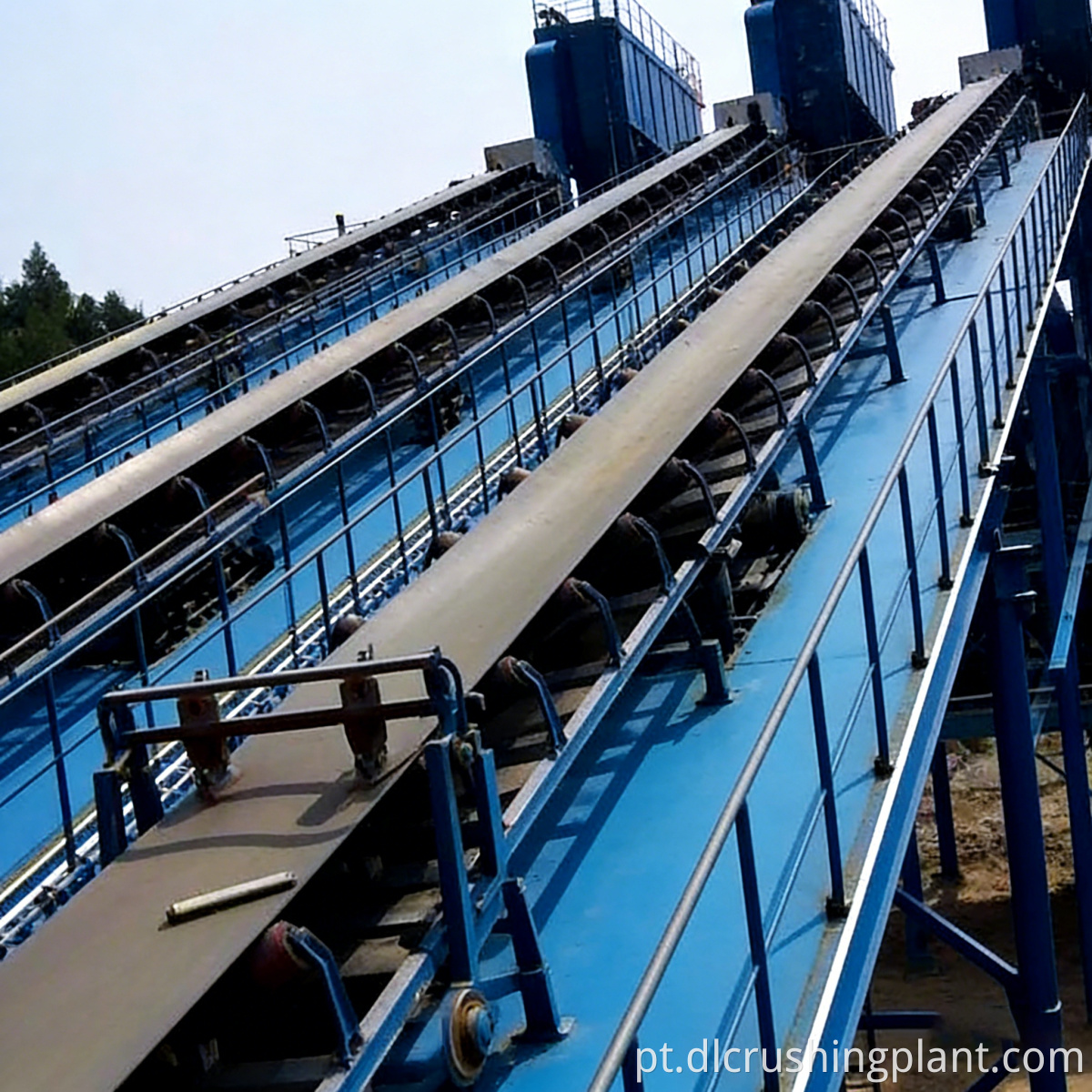

Módulo 3 – Coleta de Pó e Módulo de Transporte de Produto Acabado: Capotas de coleta de pó + coletores de pó tipo filtro de ar pulsado são instalados em todos os pontos de geração de pó, com o pó fino coletado recuperado como subproduto. Os produtos acabados de cada tipo são transportados por correias transportadoras seladas até os silos de armazenamento. A linha completa é equipada com controle centralizado PLC + monitoramento remoto, suportando partida/parada com uma tecla e alertas de falha.

Projeto do Esquema: Com base no teor do minério de cobre, no índice de dureza e abrasividade do minério, na altitude do local e nas condições climáticas, personalizamos configurações de linhas modulares. São fornecidos layouts de simulação 3D de processo completo e otimização do fluxo de material desde a face de mineração até os silos de produto acabado.

Fabricação de equipamentos: Todos os três módulos integrados e equipamentos principais (britador de mandíbula, britador de cone, peneira vibratória, coletor de pó, transportadores) são pré-montados de fábrica, testados e enviados como unidades completas. Cada módulo passa por testes de integração do sistema de energia e água antes da entrega, acompanhado por um sistema de orientação de instalação visual 3D (código QR acessível para tutoriais de instalação passo a passo), reduzindo os requisitos de habilidade de instalação no local.

Instalação e comissionamento: Na configuração padrão, dois técnicos utilizando ferramentas especializadas podem concluir a conexão do módulo e o comissionamento integrado em 48 horas. A equipe de engenharia da Zhongyu Dingli pode fornecer orientação no local ou suporte técnico remoto por vídeo, garantindo que a linha passe de 72 horas após aceitação de carga total.

Terceirização de operação e manutenção: Pacotes opcionais de O&M que abrangem fornecimento direto de peças de reposição, inspeções regulares, diagnóstico remoto de falhas e serviços de expansão/atualização de linha. Planos de gerenciamento de peças de desgaste durante todo o ciclo de vida são fornecidos para manter a Eficácia Geral do Equipamento (OEE) consistentemente acima de 85%.

Nome do projeto: Projeto EPC de britagem modular de minério de sulfeto de cobre da província de Zâmbia Copperbelt

Histórico do projeto: Localizado na área de mineração de Kitwe, na província de Copperbelt, na Zâmbia, o cliente é uma empresa de mineração de cobre controlada pela China. O local da mina está a aproximadamente 1.300m de altitude, com clima tropical de savana, apresentando uma estação chuvosa de 5 meses com umidade extremamente elevada (umidade relativa média anual >70%). O minério de sulfeto de cobre possui dureza Mohs 6-7 com alto teor de argila, propenso a formação de limo e entupimento de tela. O cliente precisava da implantação rápida de uma linha de britagem para acompanhar o progresso da mineração, com demandas extremamente altas em termos de velocidade de instalação e adaptabilidade ambiental.

Configuração da solução: Zhongyu Dingli entregou uma linha de britagem combinada mandíbula-cone modular, incluindo 1 módulo de britagem primário (britador de mandíbula de câmara profunda + alimentador), 1 módulo secundário de britagem e peneiramento (triturador de cone inteligente + peneira vibratória anti-entupimento) e 1 módulo de coleta e transporte de poeira (saco de pulso + transportadores selados). Os 3 módulos foram entregues no local em 3 caminhões-plataforma, com capacidade projetada de 250 toneladas/hora.

Dados operacionais: Os 3 módulos passaram da descarga para a produção experimental em apenas 46 horas, alcançando operação contínua com carga total no terceiro dia. Durante 6 meses de produção contínua na estação chuvosa, o dispositivo de triagem antientupimento não apresentou nenhum tempo de inatividade relacionado a entupimento, com eficiência de triagem consistentemente acima de 93%. As placas de mandíbula do britador de mandíbulas Cr25 apresentaram apenas aproximadamente 30% de desgaste após 10 meses de operação. A liberação mineral de cobre do britador cônico permaneceu acima de 96%, com a recuperação da flotação downstream melhorando em aproximadamente 8 pontos percentuais em comparação com o minério adquirido anteriormente. Os revestimentos anticorrosivos externos do equipamento permaneceram intactos, sem ferrugem, sob condições de alta névoa salina.

Feedback do cliente: "A solução modular da Zhongyu Dingli mudou completamente a nossa compreensão das linhas de britagem. Desde a chegada do equipamento até a saída do material, foram necessários apenas 2 dias – a velocidade de instalação excedeu em muito as nossas expectativas. O desempenho da produção sob condições de alta umidade na estação chuvosa foi excepcionalmente estável. A tecnologia de britagem por laminação do britador de cone melhorou significativamente nossa recuperação de flotação. Já decidimos conceder nossa segunda linha a Zhongyu Dingli."

Q1: O investimento total para uma linha modular é superior ao de uma linha tradicional?

R: Embora os preços unitários dos equipamentos da linha modular sejam ligeiramente mais elevados do que as soluções tradicionais, a eliminação da construção de fundações de betão, da mão-de-obra de instalação e dos custos de gestão do local – combinada com um tempo de comissionamento 85% mais curto – reduz o investimento total em 15%-20%, com uma rotação de capital mais rápida.

Q2: A capacidade da linha é fixa? Pode ser expandido posteriormente?

R: A capacidade do projeto da linha é flexível e ajustável de 80-400 toneladas/hora. As configurações iniciais de menor capacidade podem controlar um sistema de processamento de minério de cobre com investimento eficiente, com expansão posterior obtida pela adição de módulos auxiliares (peneiramento, transporte, coleta de pó) sem substituir unidades de britagem de núcleo – o investimento em expansão é muito menor do que a construção de uma nova linha.

Q3: A linha modular pode ser realocada para um novo local de mineração?

R: Sim. Esta é uma das principais vantagens do design modular. A linha pode ser desmontada, transportada por caminhões-plataforma para um novo local e reconectada para produção, maximizando a utilização do valor residual do equipamento – ideal para operações de mineração sequenciais em vários locais.

Q4: Esta linha pode processar minérios de óxido de cobre ou outros minérios metálicos?

R: Sim. A solução britador de mandíbula + britador cônico é adequada para vários minérios metálicos (cobre, ferro, ouro, chumbo-zinco, molibdênio, etc.) com dureza Mohs 5-8. Unidade de britagem de minério de cobre integrada A troca de material requer apenas um ajuste fino dos parâmetros do britador de cone e das aberturas da peneira – sem substituição do equipamento principal.

P5: Zhongyu Dingli possui capacidades de serviço localizadas na África?

R: A empresa mantém escritórios regionais e armazéns de peças de reposição em Kitwe, Zâmbia e Lubumbashi, RDC, com equipes técnicas residentes sino-zambianas, fornecendo entrega de peças de reposição em 48 horas e serviço de engenharia no local em 72 horas. Tecnologia avançada de britagem de minério de cobre Mais de 15 linhas modulares foram entregues nas regiões mineiras africanas.
