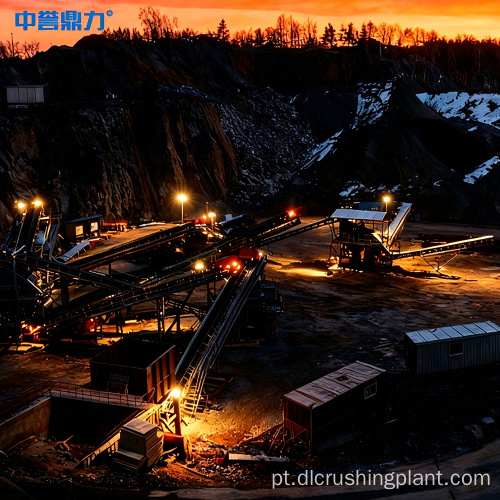

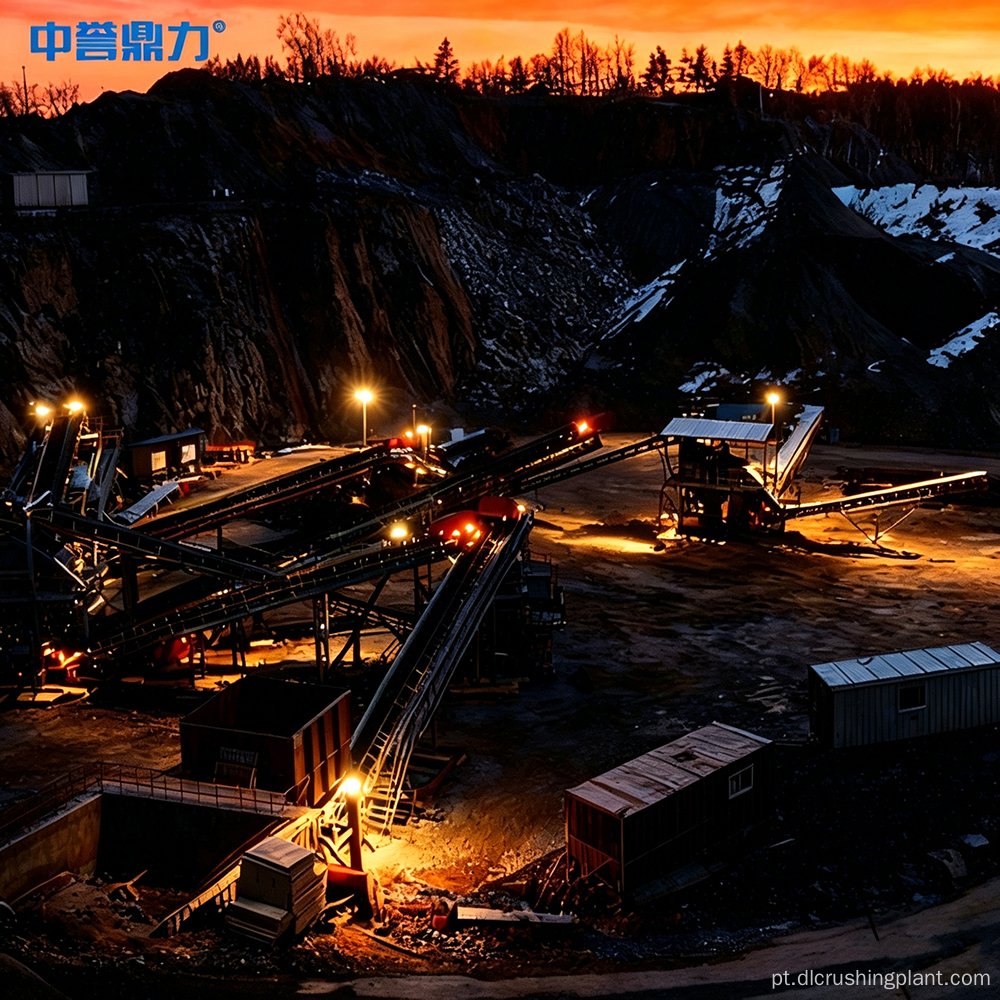

Linha de produção de moagem de moagem de cobre, linha de produção de rejeitos de economia de energia, empilhamento a seco, projeto EPC turnkey

Máquina de flotação de cobre, configuração de moagem e moagem, planta 2000 tpd

Visão geral do projeto

Escala do Projeto: Customizado de 200 a 2.000 toneladas por dia, abrangendo todo o processo de mineração, processamento mineral e suporte auxiliar. Os modos de mineração a céu aberto e subterrâneo têm configurações de equipamentos correspondentes, combinando projetos desde pequenas minas até grandes operações de mineração.

Cenários de aplicação: Projetado para minérios de cobre de baixo teor com teor de cobre de 0,3% a 2%, capaz de processar minérios sulfetados, minérios óxidos e minérios mistos. Atendendo proprietários de minas, plantas de processamento mineral, empresas de investimento em mineração e empreiteiros internacionais de engenharia de mineração.

Principais pontos problemáticos: A fundição direta de minérios de cobre de baixo teor não é econômica e requer beneficiamento para atualização. A aquisição separada de equipamentos de mineração e processamento leva a incompatibilidades de interface e a uma divisão de responsabilidades pouco clara. Más condições de fornecimento de energia e água em locais de mineração, com configuração inadequada do sistema auxiliar impedindo a operação completa da linha. O tratamento de rejeitos e águas residuais não atende aos padrões, bloqueando a aceitação ambiental.

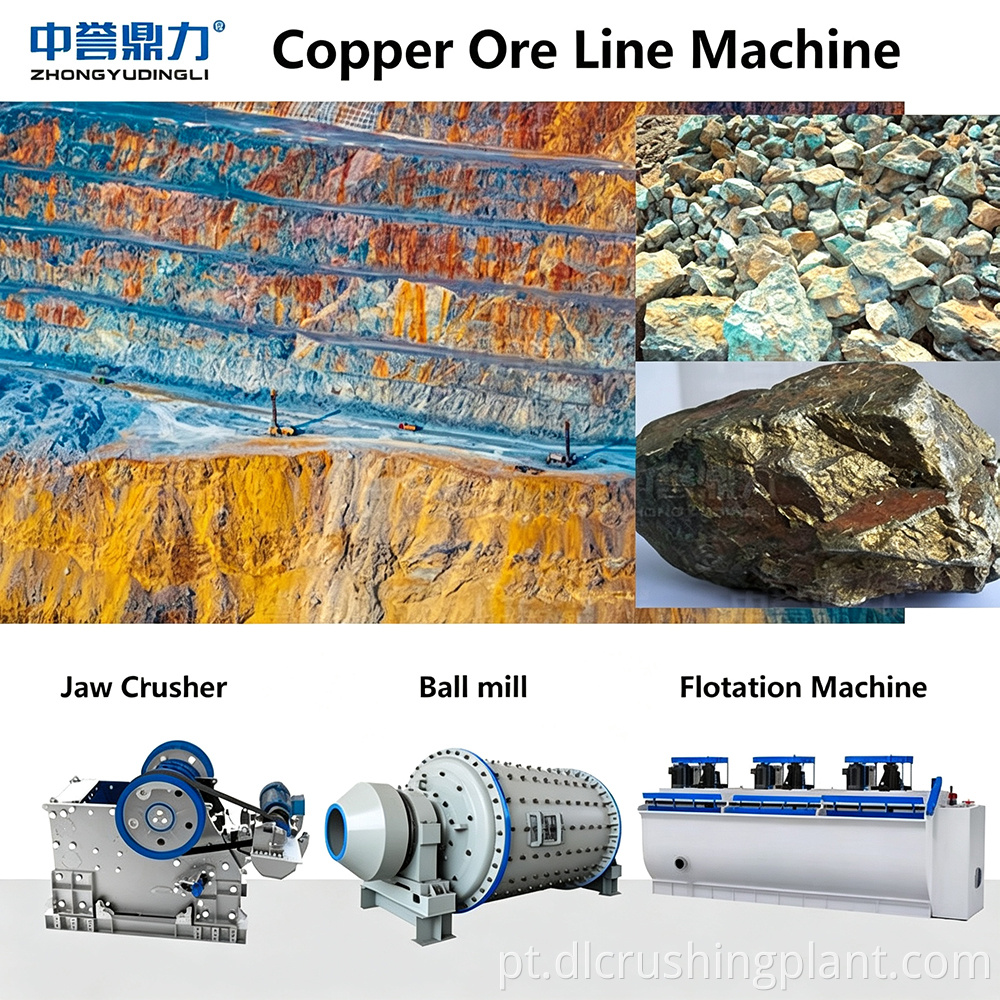

Destaques da solução: Seção de mineração equipada com perfuratrizes, escavadeiras hidráulicas e caminhões de mineração para operações a céu aberto, e roadheaders, LHDs e guinchos de minas para operações subterrâneas, selecionados de acordo com as condições do corpo de minério. A seção de processamento mineral autofabrica todo o processo de britagem, moagem, flotação e desidratação. Equipamento central equipado com motores energeticamente eficientes, economizando 15% a 20% de eletricidade em comparação com equipamentos comuns. Desaguamento de filtro-prensa de rejeitos e reciclagem de sedimentação de águas residuais, atendendo aos padrões ambientais internacionais CE e ISO14001. Peças de desgaste feitas de aço com alto teor de manganês e liga resistente ao desgaste, com vida útil estendida em 30%. Serviços completos, desde levantamento do local e projeto de layout tridimensional até instalação e treinamento, com garantia de 12 meses para toda a máquina.

Fluxo do Processo

A seção de mineração é configurada de acordo com o método de mineração. A mineração a céu aberto utiliza perfuratrizes para perfuração e detonação, com diâmetro de perfuração de 110 a 150 mm, escavadeiras hidráulicas com carregadeiras de 3 metros cúbicos para carregamento e caminhões de mineração de 70 toneladas para transporte. A mineração subterrânea utiliza roadheaders para escavação, com duas perfuratrizes de lança para perfuração, LHDs para carregamento, locomotivas elétricas de mina para transporte e guinchos de mina para elevação vertical com capacidade de 10 a 15 toneladas. O minério extraído da mina entra na seção de processamento mineral. A britagem e a moagem reduzem o minério à finura de flotação. Os minérios sulfetados sofrem flotação preferencial direta. Os minérios de óxido passam por pré-tratamento de sulfetação antes da flotação. Os minérios mistos são processados ​​em etapas. O produto da espuma de flotação é o concentrado de cobre, que é armazenado e transportado após a desidratação. Os rejeitos são desidratados por filtro-prensa para empilhamento a seco. As águas residuais entram nas lagoas de decantação para tratamento e são totalmente devolvidas ao ciclo do processo. Os sistemas auxiliares incluem transportadores de correia, bombas centrífugas para abastecimento de água, transformadores para distribuição de energia e equipamentos de proteção ambiental, customizados de acordo com as condições da área de mineração.

Escopo do serviço EPC

Projeto de Esquema: Levantamentos gratuitos do local e testes de amostras de minério, soluções customizadas de acordo com as propriedades do minério e metas diárias de produção, com projetos de layout tridimensionais e estimativas de investimento fornecidas. A fase de concepção do esquema é gratuita.

Fabricação de Equipamentos: Suporte completo aos processos de mineração, britagem, moagem, flotação, desidratação, tratamento de rejeitos e equipamentos auxiliares de fornecimento de energia e água. Peças de desgaste feitas de aço com alto teor de manganês e liga resistente ao desgaste, com a qualidade de cada máquina inspecionada antes da entrega.

Instalação e Comissionamento: Responsável pela logística internacional de frete marítimo e aéreo e suporte ao desembaraço aduaneiro. Os engenheiros fornecem orientação de instalação no local, comissionamento de máquinas e sistemas únicos, ajuste do esquema de reagentes de flotação de acordo com amostras de minério e treinamento simultâneo de operadores e pessoal de manutenção.

Confiança de operação e manutenção: garantia de 12 meses para toda a máquina, consulta técnica 24 horas, entrega de peças de reposição comuns em 7 dias, fornecimento de longo prazo de peças de desgaste e visitas regulares para auxiliar na otimização dos parâmetros do processo.

Dados do caso do projeto

Caso de projeto: Um projeto de mineração e processamento de mina de cobre em Sonora, México. O corpo de minério é minério sulfetado com aproximadamente 0,8% de teor de cobre, utilizando mineração a céu aberto. O cliente precisava de uma construção geral, desde a mineração até o processamento. Foi construída uma nova linha de produção com capacidade de 1.200 toneladas por dia, configurada com equipamentos de mineração a céu aberto, além de processos de britagem, moagem e flotação, com filtro prensa de rejeitos e sistema de reciclagem de efluentes.

Dados de Capacidade: Operação estável a 1.200 toneladas por dia. Grau de concentrado de cobre de 28%. A configuração do motor com eficiência energética economizou 18% de eletricidade em comparação com o equipamento orçamentário original do cliente. O empilhamento a seco de rejeitos e a reciclagem de águas residuais passaram pela inspeção ambiental na primeira tentativa.

Feedback do cliente: "Todo o projeto, desde a mineração a céu aberto até a produção concentrada, funciona como um sistema e a recuperação atende às nossas metas. O filtro-prensa de rejeitos e a reciclagem de água passaram pela inspeção ambiental e a equipe nos apoiou durante o comissionamento."

Perguntas frequentes

P: Qual é o grau de cobre mais baixo que seu equipamento pode processar?

R: Processos maduros estão disponíveis para minérios com teor de cobre de 0,3% a 2%. Por favor, envie primeiro amostras de minério para testes de beneficiamento. O teor de concentrado geralmente atinge 20% a 35%, atendendo aos padrões de fundição.

P: Qual é a diferença entre configurações de mina a céu aberto e subterrânea?

R: A mina a céu aberto usa perfuratrizes, escavadeiras hidráulicas e caminhões de mineração. Underground usa roadheaders, LHDs e guinchos de minas. A seleção é baseada na profundidade do corpo de minério e no método de mineração, com design de interface unificada entre mineração e processamento.

P: Qual é a faixa de capacidade?

R: Personalizado de 200 a 2.000 toneladas por dia. Os modelos e quantidades dos equipamentos são ajustados de acordo com as metas diárias de produção, com configurações disponíveis para startups de pequenas minas e grandes expansões de minas.

P: O equipamento consome muita eletricidade?

R: Equipamentos principais, como britadores cônicos e máquinas de flotação, são equipados com motores energeticamente eficientes, economizando de 15% a 20% de eletricidade em comparação com equipamentos comuns. Os transformadores são customizados de acordo com a tensão da mina, com soluções disponíveis para áreas com pouca alimentação.

P: Como são tratados os rejeitos e as águas residuais?

A: Os rejeitos são desidratados por filtro-prensa para empilhamento a seco. As águas residuais entram em lagoas de decantação para tratamento e são totalmente recicladas. A configuração atende aos padrões CE e ISO14001, garantindo aceitação ambiental.

P: Como é garantido o serviço pós-venda?

R: Garantia de máquina inteira de 12 meses, consulta técnica 24 horas, entrega de peças de reposição comuns em 7 dias, orientação de instalação no local e treinamento de pessoal por engenheiros e fornecimento de longo prazo de peças de desgaste.

Obtenha sua solução

Fornecer amostras de minério e requisitos de capacidade. São oferecidas pesquisas gratuitas no local e testes de beneficiamento. A entrega integrada de mineração e processamento é fornecida. Bem-vindo a visitar nossa fábrica para inspeção e discussão.
