Sistema de triagem de esteira móvel para agregados de construção

Visão geral do projeto da estação de triagem inclinada montada sobre esteiras

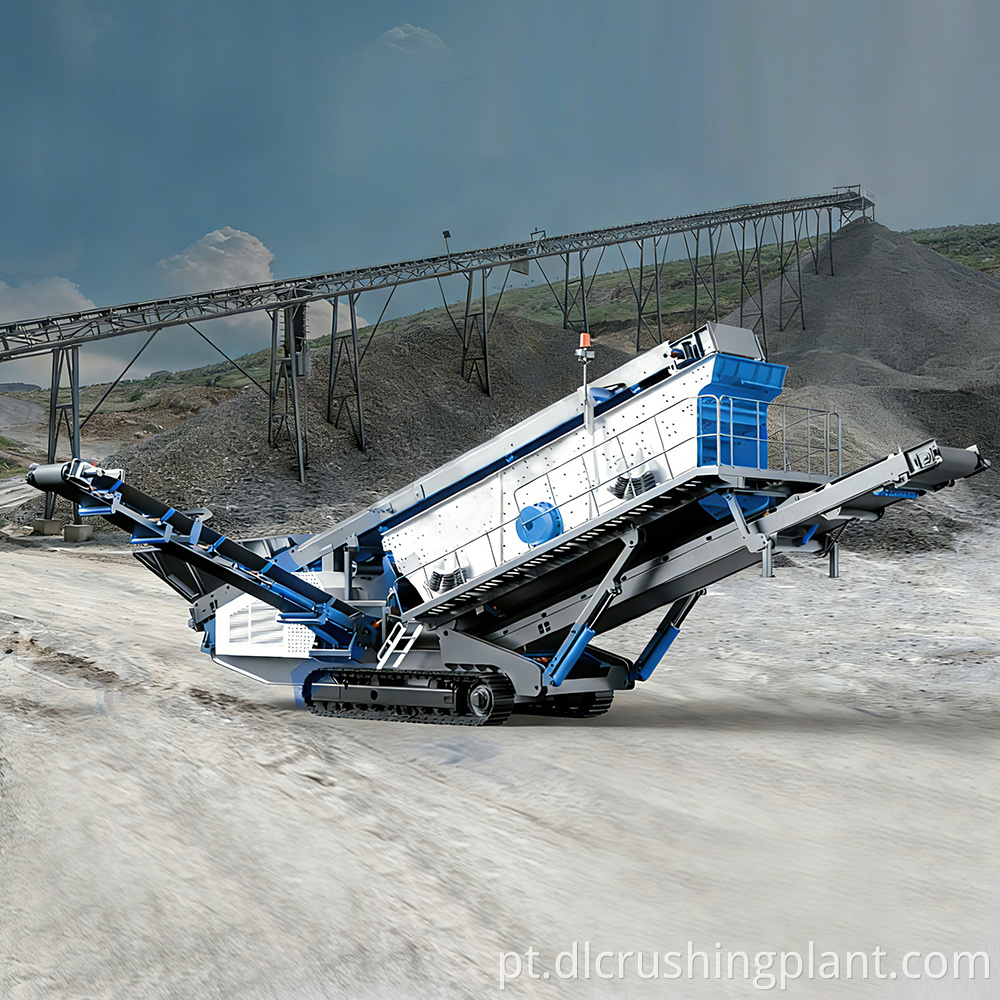

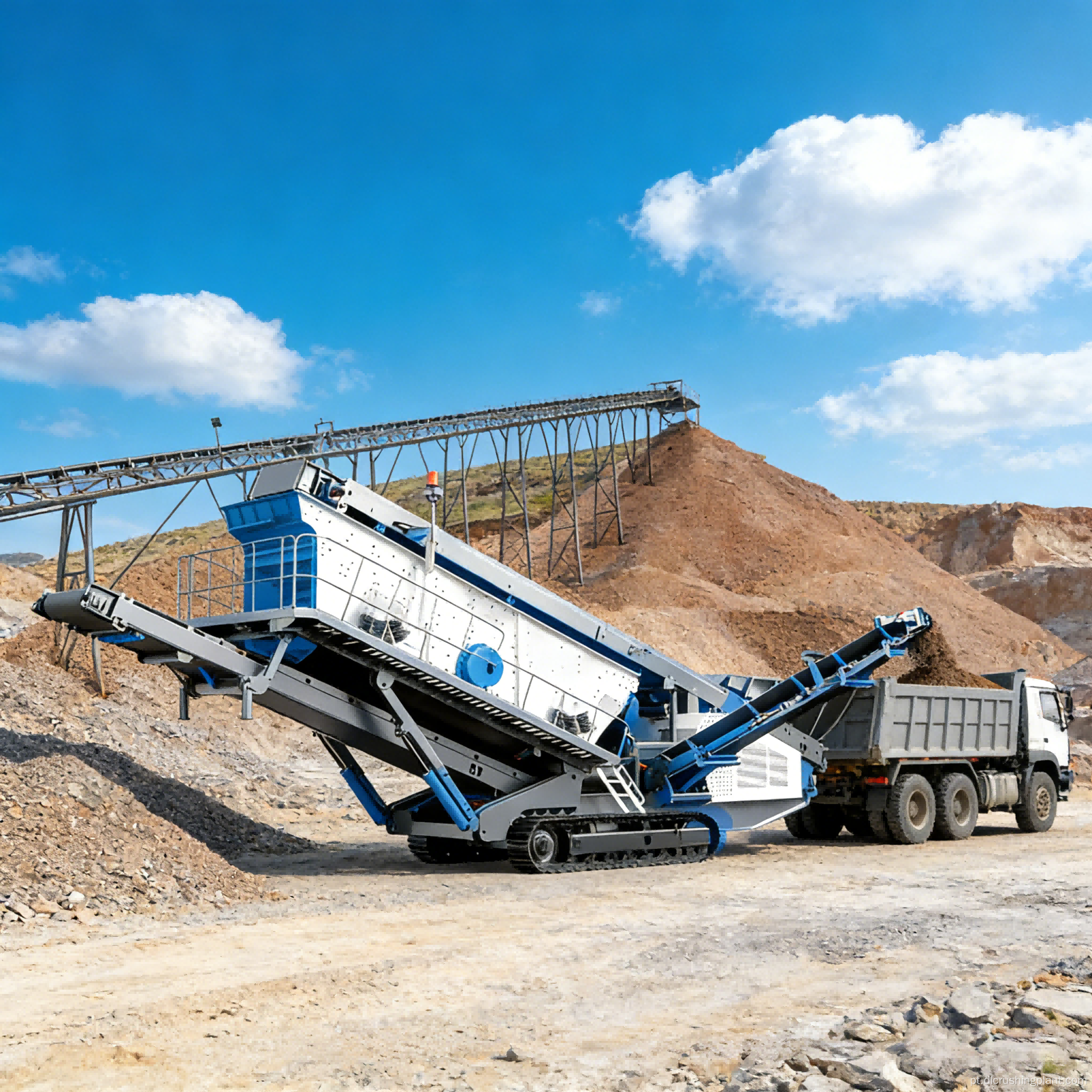

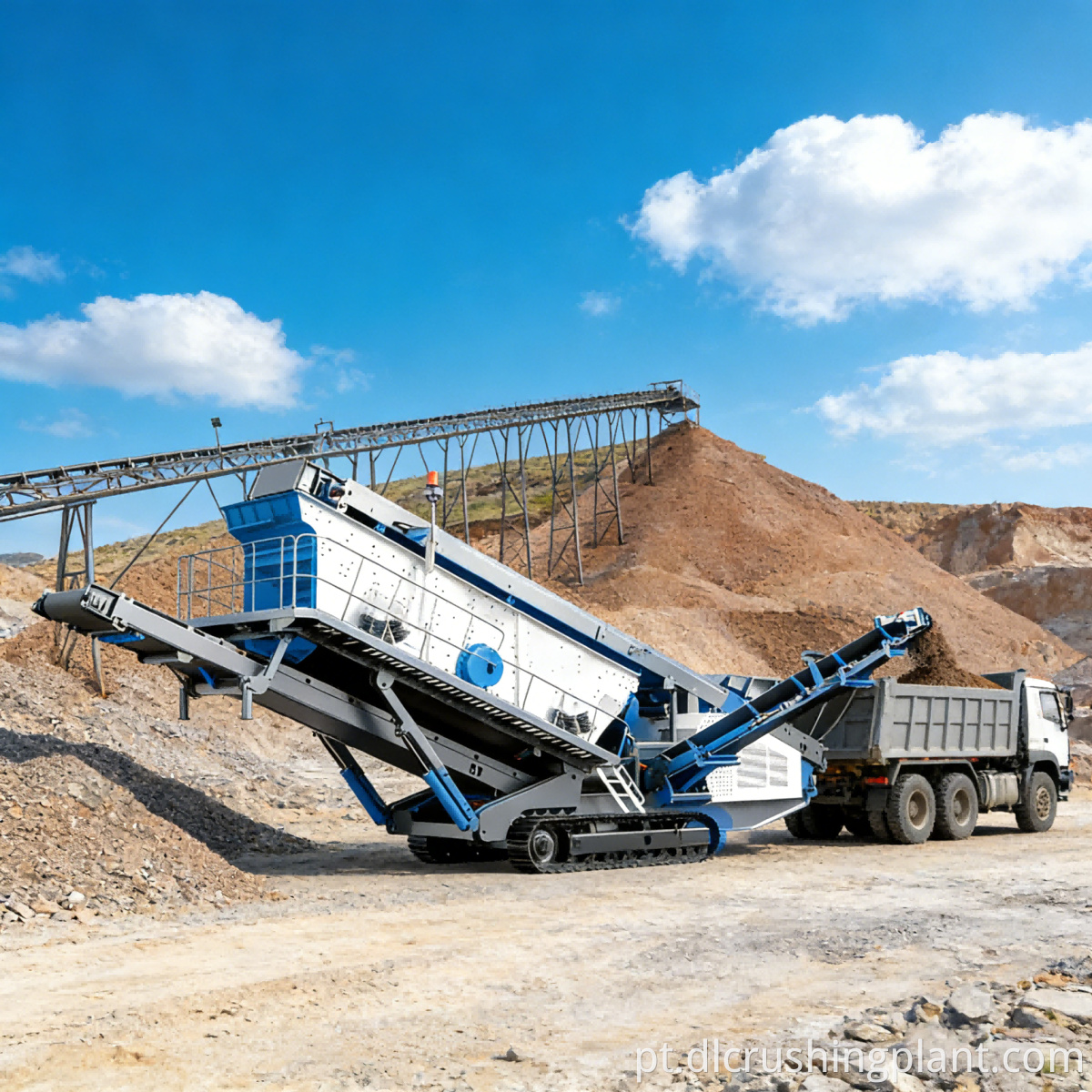

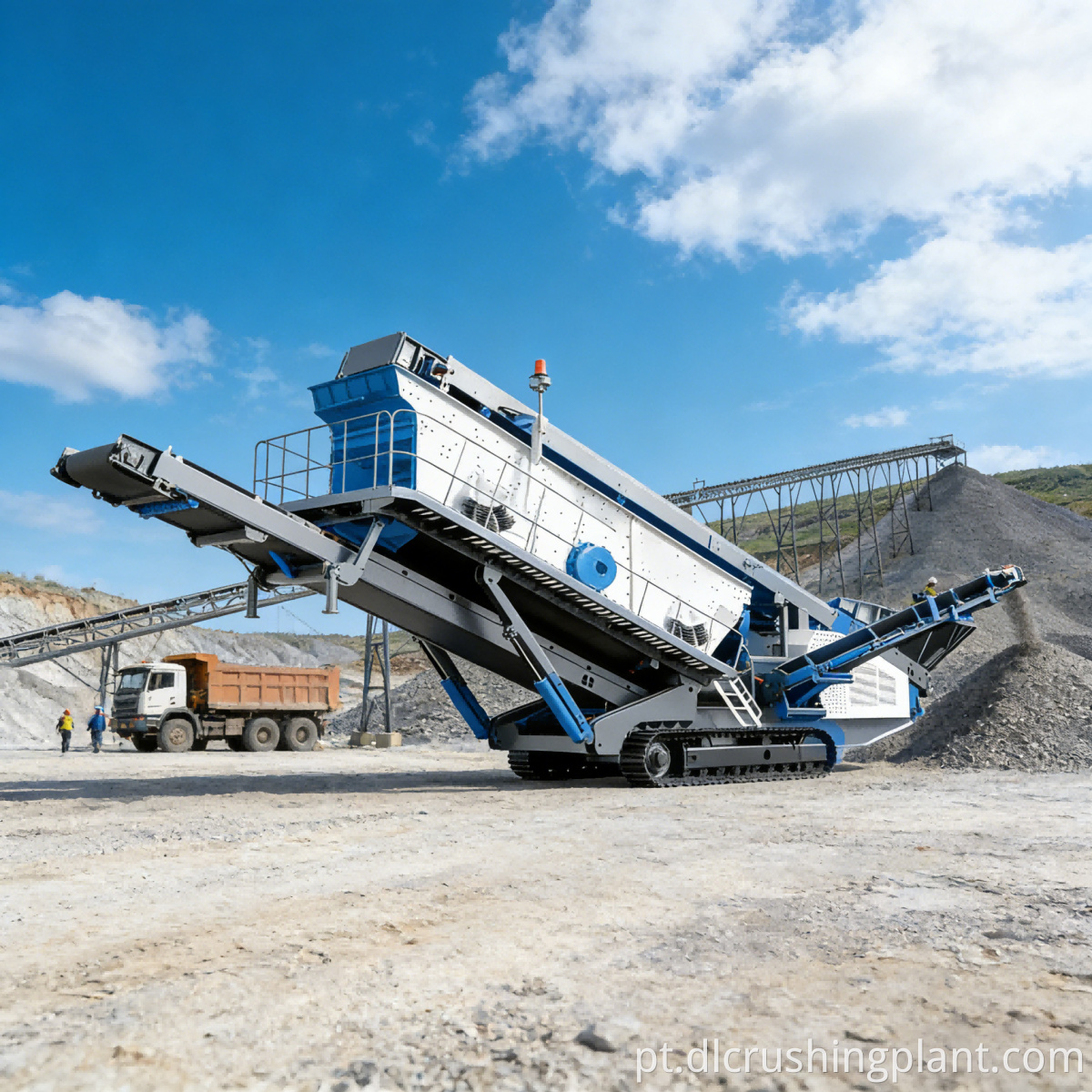

A planta de triagem móvel inclinada sobre esteiras foi projetada especificamente para a classificação precisa de areia, agregados de cascalho e resíduos de construção. Equipado com uma caixa de peneira vibratória de três camadas e uma área de peneiramento de 2.100 por 6.000 milímetros, ele pode separar com precisão materiais em vários graus variando de 5 a 100 milímetros. Toda a máquina possui uma estrutura em forma de navio feita de aço estrutural Q355B de baixa liga e alta resistência, montada em um material rodante importado do Reino Unido e movida por um motor diesel CUMMINS, proporcionando excelente mobilidade todo-o-terreno e adaptabilidade a condições operacionais adversas.

Principais Desafios: As estações fixas de peneiramento não podem ser realocadas para acompanhar operações de britagem ou estoques de matérias-primas, resultando em altos custos de transporte de materiais; os resíduos de construção contêm materiais leves, como plástico e aparas de madeira, que a triagem convencional não consegue separar eficazmente, afetando a qualidade dos agregados reciclados; os ambientes operacionais ao ar livre são empoeirados e contêm detritos metálicos, causando entupimento frequente da tela, danos à unidade principal e altos níveis de impurezas no produto acabado; canteiros de obras remotos exigem alta mobilidade de equipamentos e fornecimento de energia independente, já que fontes de energia externas muitas vezes não estão disponíveis.

Destaques da solução: O material rodante modular sobre esteiras importado do Reino Unido apresenta baixa pressão sobre o solo, garantindo movimento estável sem ficar preso em terreno macio ou lamacento e é de fácil manutenção. A caixa da peneira vibratória de três camadas pode classificar o material em quatro tamanhos de partículas em uma única passagem, melhorando significativamente a utilização do agregado. O alimentador é equipado com um sistema de defesa de linha dupla composto por um forte removedor magnético de ferro e um detector de metais; contaminantes ferrosos são primeiro removidos pelo ímã e depois inspecionados, protegendo a malha da tela e garantindo a pureza do produto acabado. A tremonha de alimentação levantada e dobrável hidraulicamente está equipada com um sensor de nível e um sistema de controle de velocidade de frequência variável, ajustando automaticamente a velocidade de alimentação com base no volume de material recebido para garantir um fluxo de material uniforme e evitar bloqueios de tela. Um sistema opcional de supressão de poeira por pulverização controla a poeira durante o processo de triagem, enquanto um módulo opcional de separação de ar utiliza o fluxo de ar para separar materiais leves, como plástico e lascas de madeira, melhorando significativamente a pureza dos agregados reciclados nas operações de reciclagem de resíduos de construção. Um motor diesel CUMMINS fornece energia independente, permitindo operação 24 horas por dia, sem fonte de energia externa.

Fluxo de processo da estação de peneiramento inclinada montada sobre esteiras

Uma carregadeira ou escavadeira carrega a matéria-prima na tremonha de alimentação dobrável hidráulica, e o alimentador, controlado por um acionamento de frequência variável, distribui uniformemente o material pelas caixas de peneira vibratória de três níveis. O material é classificado camada por camada na superfície inclinada da peneira: a camada superior separa pedaços maiores que 100 mm, que são devolvidos para britagem; a camada intermediária filtra agregados graúdos variando de 50 a 100 mm; a camada inferior filtra agregados médios e finos de 5 a 50 mm; e o material subdimensionado na base consiste em material fino ou areia manufaturada menor que 5 mm. Os produtos acabados de cada tamanho de partícula são descarregados separadamente através de transportadores laterais e armazenados. Um forte separador magnético remove automaticamente contaminantes ferrosos na seção de alimentação; se o detector de metais identificar quaisquer objetos ferrosos não removidos, ele dispara um alarme e desliga o sistema. Quando o módulo opcional de separação de ar é instalado, um fluxo de ar na extremidade da superfície de peneiramento sopra materiais leves – como plástico e lascas de madeira – para longe dos agregados pesados, e esses materiais leves são coletados por meio de um canal separado. Toda a planta é controlada centralmente por um sistema de controle eletrônico montado no veículo, com o material rodante sobre esteiras fornecendo acionamento hidráulico para direção no local e realocação entre locais de trabalho.

Serviços EPC de estação de triagem inclinada montada sobre esteiras

A solução de projeto inclui análise da distribuição do tamanho das partículas do material recebido e eficiência de peneiramento, projeto do gradiente de abertura da malha da tela, avaliação de sistemas opcionais (supressão de poeira por pulverização ou classificação de ar) e cálculos de retorno sobre o investimento. A fabricação de equipamentos abrange pesquisa, desenvolvimento, produção e fornecimento integrado de componentes principais, incluindo uma caixa de peneira vibratória inclinada de três camadas, um alimentador hidráulico dobrável, um separador magnético de alta intensidade, um detector de metais, um chassi em forma de barco Q355B, conjuntos de esteiras importados do Reino Unido, um pacote de energia CUMMINS e um sistema de controle eletrônico. A instalação e o comissionamento são realizados por engenheiros no local, que realizam testes de mobilidade de pista, testes de unidade única sem carga e testes de triagem com material até que todos os graus de tamanho de partícula atendam às metas de produção e aos padrões de qualidade, com o sistema operacional dentro de 24 horas após a entrega. Os serviços de gerenciamento de operações e manutenção incluem diagnóstico remoto de falhas, treinamento no local, gerenciamento de malha de tela e inspeções regulares.

Estudos de caso do projeto de estação de triagem inclinada montada sobre esteiras

Projeto de reciclagem e triagem de resíduos de construção em Santiago, Chile

Uma grande empresa de reciclagem de resíduos de construção em Santiago, capital do Chile, implantou esta estação móvel de triagem em locais de demolição urbana para separar entulhos de concreto e resíduos de tijolos e telhas em vários tipos de agregados reciclados. Um módulo opcional de separação de ar também foi instalado para separar materiais leves, como lascas de madeira e plástico. Dado o espaço limitado e as frequentes mudanças de local nos canteiros de obras no centro de Santiago, o chassi sobre esteiras permite que o equipamento se mova de forma independente dentro do local, sem a necessidade de reboque. A combinação de triagem em três estágios e separação de ar garante que a pureza dos agregados reciclados atenda aos padrões para agregados comerciais de concreto, permitindo que sejam fornecidos diretamente às fábricas comerciais de concreto na cidade. O forte separador magnético funciona excepcionalmente bem sob condições de alto teor de ferro em locais de demolição, tendo separado mais de 80 toneladas métricas de ferro até o momento e duplicando a vida útil da malha da tela.

Feedback do cliente: "A mobilidade da esteira rolante é uma virada de jogo para nossos locais de demolição urbana. Ela se move sozinha entre estacas - sem guindaste, sem reboque. O módulo de separação de ar remove madeira e plástico perfeitamente, de modo que nossos agregados reciclados atendem aos padrões de qualidade de concreto. O separador magnético por si só nos salvou de ter que substituir a malha da tela várias vezes."

Perguntas frequentes sobre estação de triagem inclinada montada em esteira

O chassi da esteira pode operar normalmente em solo macio e lamacento?

A esteira modular importada do Reino Unido apresenta um projeto de esteira larga, com pressão sobre o solo reduzida para menos de um quarto da pressão do equipamento convencional com rodas, evitando que a máquina fique presa em terreno lamacento ou macio. Serviços completos prontos para uso para peneiramento de agregados de três níveis em estações de peneiramento inclinadas móveis montadas em trilhos O ​​motor hidráulico de deslocamento de duas velocidades suporta modos de subida em baixa velocidade e movimento de local a local em alta velocidade, com raio de giro zero para giro no local.

Como ajustar a faixa de tamanho de partícula do produto final do processo de triagem em três estágios?

As telas em cada uma das três caixas de peneiramento apresentam uma estrutura modular de tensionamento, permitindo a substituição da tela sem desmontar toda a máquina. Ao selecionar peneiras com diferentes tamanhos de malha com base no tamanho de partícula do produto final necessário, as especificações para cada estágio de saída podem ser ajustadas. Soluções personalizadas para triagem em vários estágios de agregados de construção usando estações móveis montadas em esteiras Uma única substituição de tela leva aproximadamente duas horas e pode cobrir toda a faixa de classificação de 5 a 100 milímetros.

Quão eficaz é o módulo de classificação de ar na separação de materiais leves?

O sistema de classificação de ar utiliza o princípio das diferenças de densidade do fluxo de ar para soprar materiais leves – como plástico, lascas de madeira e espuma – que têm uma densidade mais baixa do que o agregado para fora do fluxo de material e coletá-los separadamente. A eficiência de separação excede 90% e o conteúdo de materiais leves no agregado reciclado pode ser reduzido para menos de 0,5%, atendendo aos padrões nacionais para agregados de concreto reciclado.

Como funciona o motor CUMMINS em ambientes de alta altitude e alta temperatura?

Os motores diesel CUMMINS são especialmente ajustados para as condições de operação de máquinas de construção. Eles podem ser usados ​​com potência máxima em altitudes abaixo de 3.000 metros, e seu sistema de resfriamento redundante foi projetado para operar continuamente em temperaturas de até 45 graus Celsius. Soluções completas e completas para triagem de construção e controle de poeira com estações móveis montadas sobre trilhos A capacidade do tanque de combustível suporta operação contínua em plena carga por mais de 12 horas.

Contate Zhongyu Dingli imediatamente para obter diretrizes de seleção e cotações para estações de triagem móveis inclinadas rastreadas.
