Entrega no exterior de uma linha de produção móvel completa e integrada de produção de areia e lavagem de areia

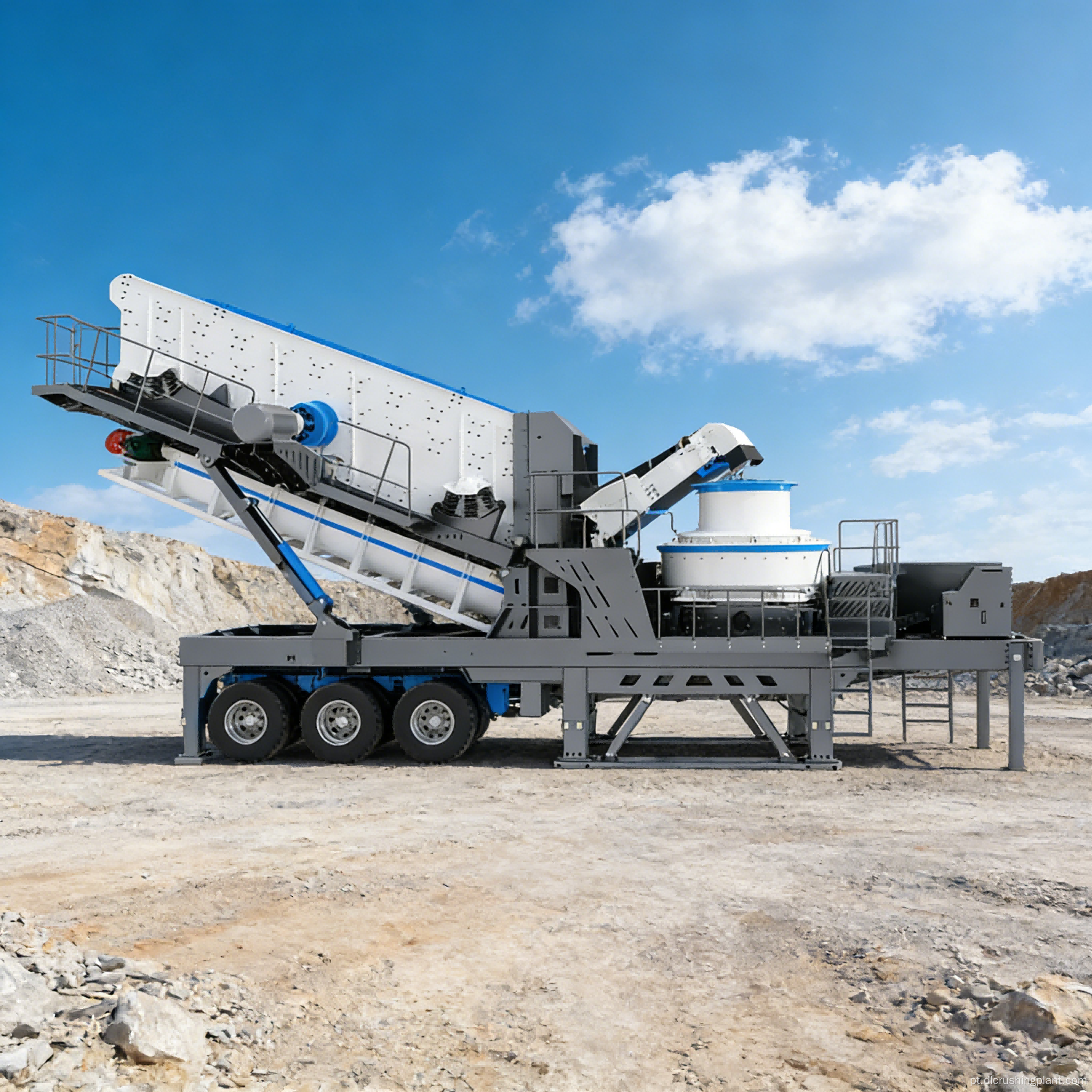

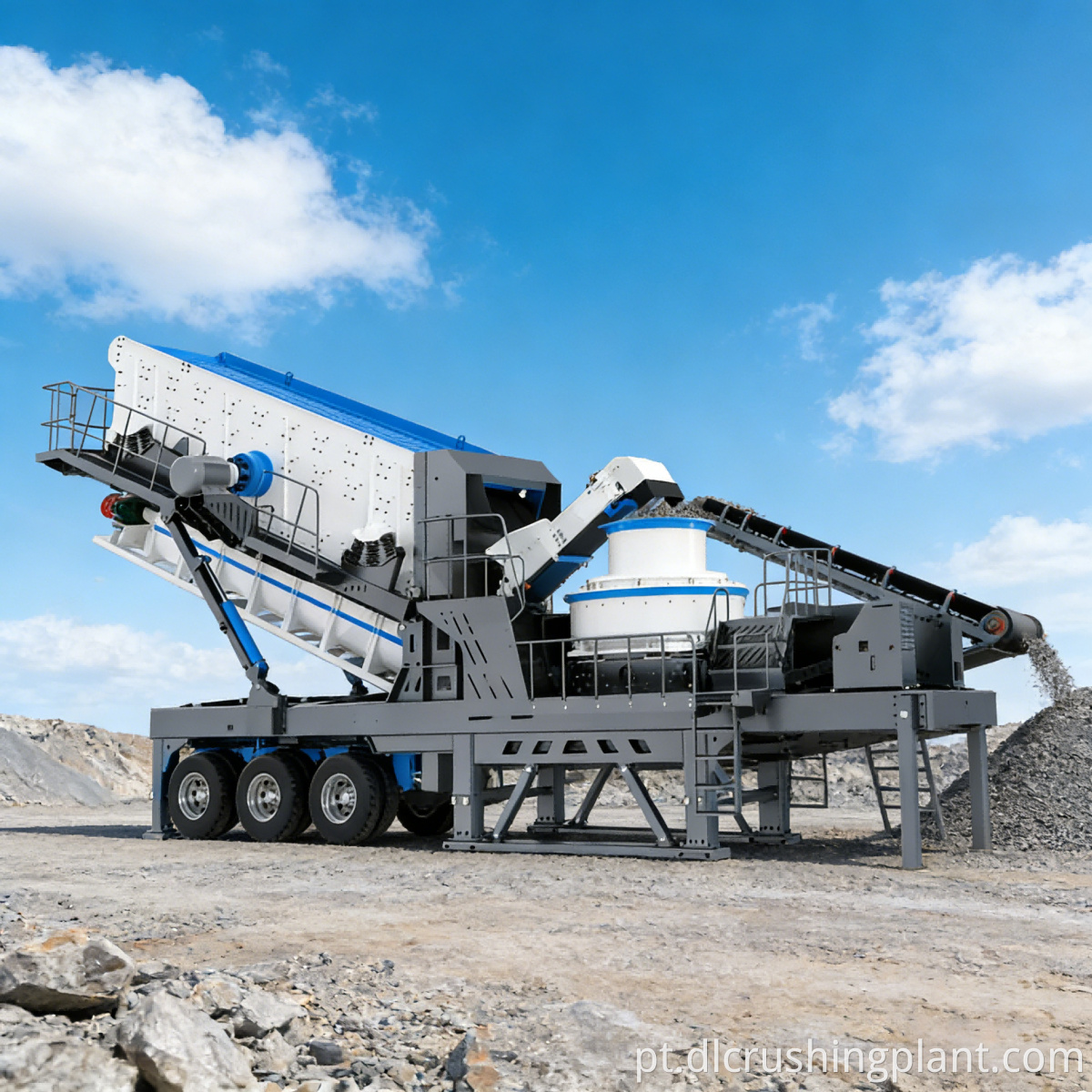

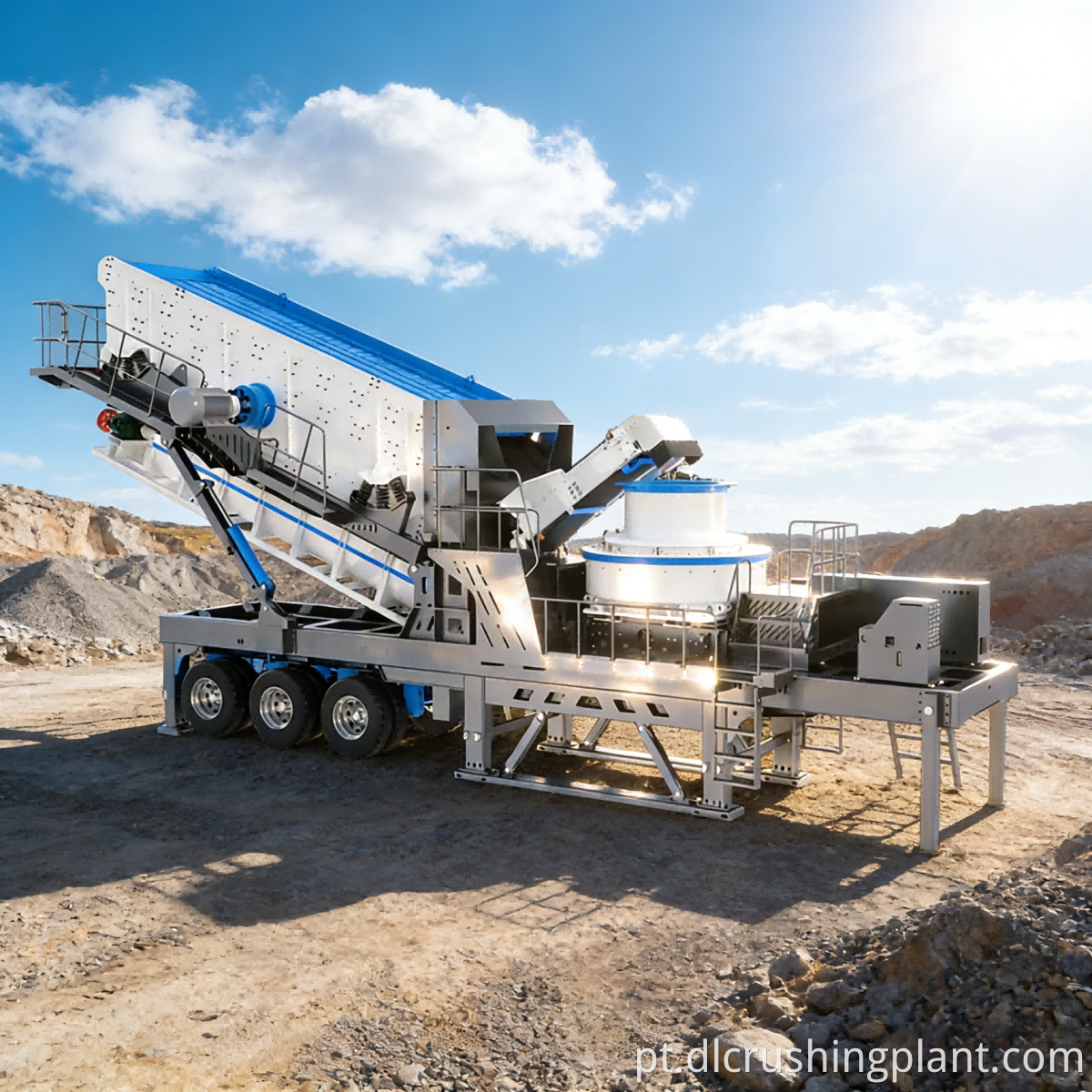

A Estação Móvel de Britagem Fina e Lavagem de Areia Série K é uma unidade de processamento montada em veículo que integra produção de areia, lavagem de areia, classificação e remoção de impurezas. Ele foi projetado especificamente para fornecer agregados de areia e cascalho de alta qualidade para usinas comerciais de concreto, projetos de rodovias e canteiros de obras de infraestrutura. Toda a unidade não necessita de fundação fixa e pode ser rapidamente deslocada por um trator-reboque, eliminando custos de transferência de material e permitindo que a produção comece imediatamente após a chegada.

Principais desafios: As linhas estacionárias tradicionais de lavagem de areia têm longos ciclos de construção, exigem grandes dimensões e são imóveis. As matérias-primas agregadas devem ser transportadas das pedreiras para as instalações de lavagem para processamento antes de serem enviadas para os locais de construção, com os custos de transporte de ida e volta a corroer os lucros; equipamentos móveis que operam a longo prazo no campo muitas vezes sofrem de resistência insuficiente à vibração nos suportes hidráulicos, levando a danos frequentes aos componentes hidráulicos e rachaduras por fadiga na estrutura do veículo; Em condições ao ar livre expostas ao vento, sol e chuva, os acabamentos padrão pintados com spray descascam e enferrujam, fazendo com que o valor residual do equipamento se desvalorize rapidamente.

Destaques da solução: O sistema de suporte hidráulico com furo limite em forma de diamante utiliza o peso do próprio equipamento para melhorar a estabilidade do suporte. A estrutura em forma de diamante distribui uniformemente as cargas de vibração em vez de concentrá-las, protegendo eficazmente os cilindros hidráulicos e as vedações, ao mesmo tempo que prolonga a vida útil do sistema hidráulico. O processo de revestimento de nível automotivo emprega primer eletroforético catódico combinado com acabamento de alta temperatura, resultando em uma película de tinta completa com forte adesão, alta dureza e excelente resistência a intempéries e corrosão - garantindo nenhum desbotamento ou ferrugem, mesmo durante operação externa de longo prazo. O processo de soldagem contínua cria uma estrutura de corpo contínua e monolítica, melhorando significativamente a resistência a trincas em comparação com a soldagem segmentada. Combinado com placas de aço de alta resistência atualizadas, ele suporta os desafios duplos de baixas temperaturas e fadiga por vibração. A máquina inteira integra as quatro funções principais – produção de areia, lavagem de areia, classificação e remoção de impurezas – em uma única plataforma móvel. É compatível com agregados grossos e finos, permitindo que uma única unidade complete todo o processo, desde o material triturado até a areia acabada.

Areia bruta e cascalho são alimentados no funil de alimentação da planta móvel da série K por meio de uma carregadeira ou correia transportadora, onde passam por britagem completa e modelagem de grãos pelo triturador fino integrado e pela máquina de produção de areia. O material triturado entra então no sistema de lavagem e classificação de areia, que utiliza o princípio da classificação hidráulica para separar com precisão o material com base no tamanho e na densidade das partículas, enquanto jatos de água de alta pressão removem impurezas como solo e pó de pedra. A areia acabada e limpa é desidratada por uma tela de desidratação e descarregada através de uma correia transportadora para armazenamento, enquanto as águas residuais da lavagem de areia e o lodo fino são tratados em um tanque de decantação e podem ser reciclados. Toda a estação é operada centralmente por um sistema de controle PLC montado no veículo, suportando funções remotas de partida/parada e monitoramento em tempo real dos parâmetros operacionais. Após a conclusão em um canteiro de obras, os braços de suporte hidráulico são retraídos, a unidade é acoplada a um trator e está pronta para se deslocar para o próximo canteiro de obras para repetir o processo.

A solução de projeto abrange inspeção de materiais recebidos e análise do formato das partículas, seleção de modelos de plantas móveis e correspondência de capacidade de produção, layout da área de trabalho no local e planejamento do caminho logístico, bem como custos operacionais e cálculos de retorno sobre o investimento. A fabricação de equipamentos abrange a pesquisa, o desenvolvimento e a produção interna de componentes principais – incluindo unidades móveis de britagem fina e produção de areia, unidades de lavagem e classificação de areia com rodas, telas de drenagem, sistemas de controle elétrico montados em veículos e dispositivos de suporte hidráulico – juntamente com sua integração modular. A instalação e o comissionamento não requerem fundações de engenharia civil; na chegada, os estabilizadores do equipamento são rapidamente implantados e, após um comissionamento integrado de quatro horas com material de alimentação real, ele pode produzir areia acabada qualificada. O serviço de gerenciamento de O&M oferece diagnóstico remoto de falhas, treinamento de operadores no local, fornecimento de peças de desgaste e inspeções regulares.

Projeto de produção de areia no local para a rodovia Mandalay em Mianmar

Durante a construção da via expressa Mandalay-Muse em Mianmar, o empreiteiro introduziu plantas móveis de britagem fina e lavagem de areia da série K para processamento no local de agregados de areia e cascalho ao longo da rota. Devido à escassez de recursos naturais de areia fluvial ao longo da rota do projecto e à necessidade de transportar materiais a mais de 200 quilómetros de distância, a utilização de centrais móveis para extracção e processamento de materiais no local permitiu que a areia acabada fosse utilizada directamente na mistura de betão e nas camadas de base de estradas, reduzindo o custo global por tonelada métrica de agregado em mais de 40 por cento. A estação móvel foi realocada em seções à medida que a construção avançava. Os furos de posicionamento em forma de diamante tiveram um desempenho excepcionalmente bom no clima quente e chuvoso de Mianmar, e o sistema hidráulico funcionou continuamente sem vazamentos de óleo. O acabamento da pintura automotiva permaneceu brilhante como novo, mesmo depois de duas estações chuvosas.

Feedback do cliente: “A estação móvel da série K nos economizou uma fortuna em transporte. Nós a movemos ao longo do alinhamento da rodovia, triturando e lavando agregados exatamente onde precisávamos deles. Os suportes hidráulicos são incrivelmente estáveis ​​mesmo em terreno irregular, e o acabamento da pintura ainda parece novo depois de duas estações chuvosas. É a melhor solução móvel que já usamos.”
