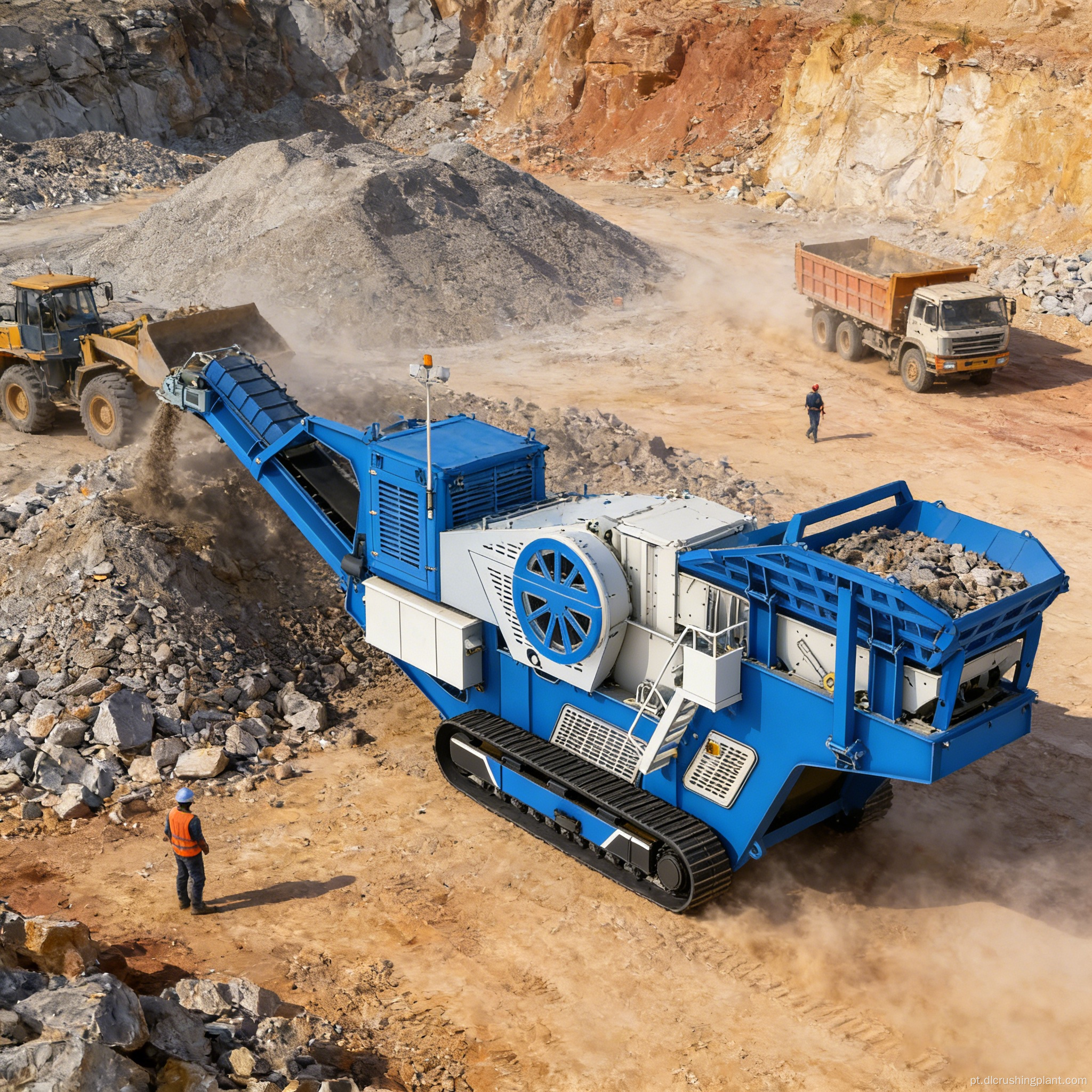

Soluções de britador de mandíbula móvel montado sobre esteiras para minas e pedreiras Britagem primária flexível de alta capacidade

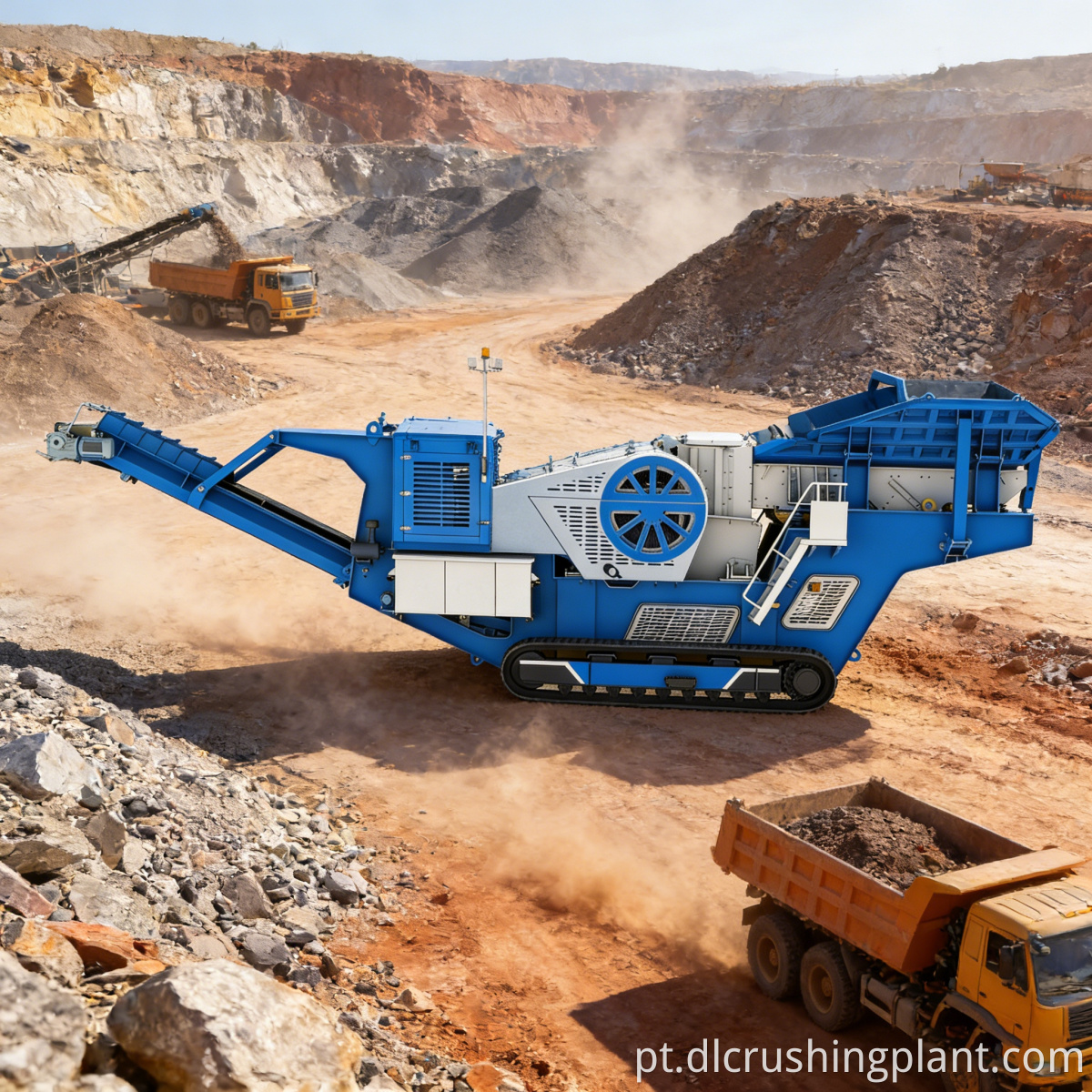

A planta de britagem de mandíbula móvel montada sobre esteiras DL106 é uma solução de britagem integrada e autopropelida desenvolvida por Zhongyu Dingli para pedreiras de mineração, britagem grosseira de minério de rocha dura e aplicações de reciclagem de resíduos de construção. Centrado em torno do britador de mandíbula C106, o sistema integra uma tremonha de 6 metros cúbicos, um alimentador vibratório de 4000x1100 mm, uma correia transportadora principal de 1.200 mm de largura e um separador magnético de auto-dumping de ímã permanente RCYQ-12. Não necessitando de fonte de alimentação externa, um grupo gerador a diesel Weichai de 250 kW (com um tanque de combustível de 600 L e um tanque de óleo hidráulico de 300 L) fornece energia independente, permitindo operação contínua fora da rede. Os principais desafios incluem os longos ciclos de construção de linhas de britagem primária em grandes minas e pedreiras, a falta de uma rede elétrica estável em áreas mineiras remotas, a dificuldade de relocalização dos tradicionais britadores de mandíbulas estacionários e os elevados custos de relocalização associados às operações de resíduos de construção em vários locais dispersos. Os principais recursos da solução incluem um material rodante sobre esteiras com acionamento hidráulico de 500 mm de largura (ângulo máximo de subida de 20 graus, velocidade de deslocamento de 0,6–1 km/h) combinado com mobilidade off-road controlada remotamente sem fio; toda a unidade de 46 toneladas é pré-montada na fábrica, eliminando a necessidade de instalação no local; A abertura de descarga é ajustável hidraulicamente de 70 a 200 mm para acomodar diferentes requisitos do projeto; As placas de mandíbula em aço Mn garantem uma longa vida útil; e um separador de ímã permanente protege o britador de mandíbula contra danos causados ​​por objetos metálicos estranhos.

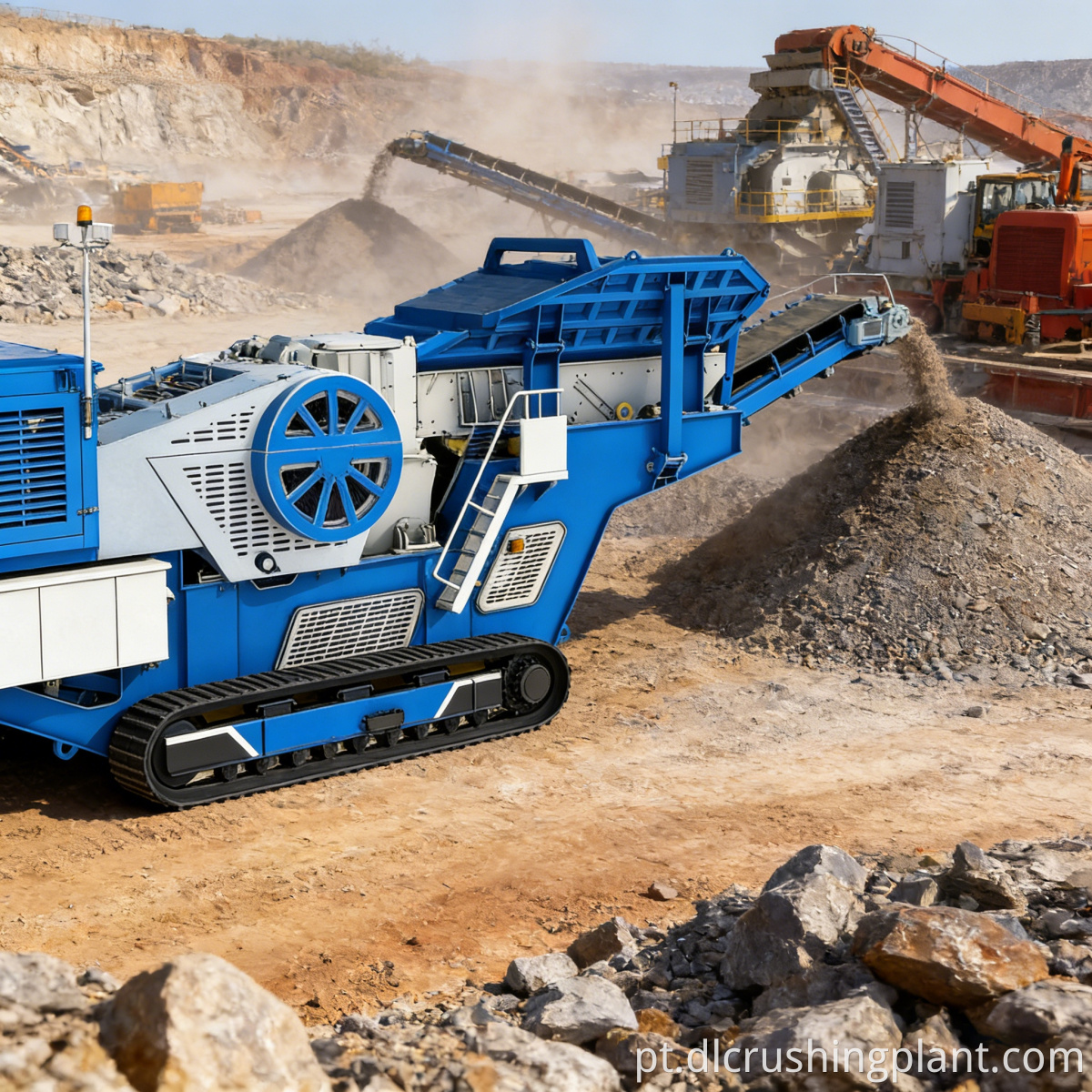

Para atender aos requisitos de britagem grossa de minério de rocha dura e resíduos de construção, é adotado um processo integrado de “entrada rastreada para alimentação do local do britador de mandíbula, britagem grossa, remoção de metal e transporte”. Depois de ser tamponado em uma tremonha de 6 metros cúbicos, o material é alimentado uniformemente por um alimentador vibratório no britador de mandíbula C106 (tamanho máximo de alimentação 560 mm, tamanho de descarga 70-200 mm, ajustável hidraulicamente); O produto triturado é descarregado através de uma esteira transportadora principal com 1.200 mm de largura (altura de descarga de 3.470 mm facilita a conexão com equipamentos a jusante), onde um separador magnético de auto-dumping de ímã permanente remove automaticamente os contaminantes metálicos ao longo do caminho do transportador; o produto de britagem grossa pode ser usado diretamente para aterro de leito de estrada ou alimentado em britadores de cone/britadores de impacto móveis a jusante para britagem média e fina, e pode ser conectado em série com uma estação de peneiramento móvel para formar uma linha completa de produção de britagem e peneiramento. Toda a unidade é pré-montada antes de sair da fábrica; ele pode ser colocado em operação imediatamente após a chegada, simplesmente conectando-se a fontes de combustível e energia, encurtando assim o ciclo de preparação do projeto.

Design da solução: Com base nas características do material (dureza, tamanho máximo de alimentação), metas de capacidade de produção e requisitos do processo posterior, fornecemos soluções para seleção de britador de mandíbula C106, configuração de abertura de descarga, seleção de chassi de esteira e equipamentos de suporte.

Fabricação de equipamentos: A fábrica interna da Zhongyu Dingli conclui a fabricação e pré-montagem do britador de mandíbula C106, material rodante sobre esteiras, alimentador, correia transportadora, separador magnético, grupo gerador a diesel e sistema hidráulico, incluindo testes de carga e testes de mobilidade sobre esteiras antes do envio.

Instalação e Comissionamento: O equipamento rastreado é transportado até o canteiro de obras por conta própria. Os serviços incluem partida do grupo gerador a diesel, comissionamento do sistema hidráulico, configuração da abertura de descarga do britador de mandíbulas, realização de testes com material real e treinamento de operadores.

Gerenciamento de operação e manutenção: Fornecemos peças de reposição, como placas de mandíbulas e componentes de esteira em aço Mn, diagnóstico remoto, treinamento de operadores e planos anuais de manutenção para garantir operação contínua e estável e alta disponibilidade do equipamento.

Projeto de britagem primária de agregados de granito em Sumatra, Indonésia. Contexto da aplicação: Este projeto está localizado em uma pedreira no centro de Sumatra, na Indonésia. O minério consiste em rocha dura de granito. Sem uma rede elétrica estável no local, o equipamento sobre esteiras deve viajar de forma autônoma até a pedreira montanhosa para realizar operações de britagem primária, com o produto primário britado fornecido ao britador cônico a jusante para britagem secundária e fina. Configuração do equipamento: 1 conjunto de planta de britagem de mandíbula móvel montada em esteira Zhongyu Dingli DL106. Dados de capacidade de produção: A capacidade de processamento permanece estável na faixa de 150-500 t/h, com um tamanho máximo de alimentação de 560 mm e um tamanho de descarga definido em 100-150 mm para abastecer o britador cônico a jusante; o chassi da esteira pode subir encostas de até 20 graus para se autopropelir na pedreira montanhosa, e o gerador a diesel garante operação contínua sem a necessidade de fonte de alimentação externa; A unidade pode ser colocada em operação 1-2 dias após a chegada, uma vez estabelecidas as conexões de petróleo e eletricidade; as mandíbulas de aço Mn oferecem excelente resistência ao desgaste e o separador de ímã permanente remove com eficácia as impurezas metálicas do minério. Feedback do cliente: O gerente da pedreira na Indonésia afirmou que a autopropulsão e a mobilidade off-road do britador de mandíbulas sobre esteiras DL106 resolveram os desafios de pedreiras remotas sem redes de energia e rotas de acesso montanhosas. A operação do controle remoto sem fio é segura e conveniente, e o ajuste hidráulico da abertura de descarga permite uma adaptação flexível ao equipamento a jusante. O britador de mandíbula C106 oferece desempenho de britagem estável para granito duro, mantém alta disponibilidade do equipamento e sua capacidade de britagem primária atende aos requisitos do projeto.

Q1: Quais são as vantagens do britador de mandíbula sobre esteiras DL106 em comparação com os britadores de mandíbula estacionários tradicionais?

A1: O DL106 utiliza chassi de esteira hidráulica para se deslocar de forma independente até o canteiro de obras, eliminando a necessidade de construção de fundação ou desmontagem e remontagem. Projeto de soluções de processamento de minério de rocha dura para estações móveis de britagem Um grupo gerador a diesel de 250 kW fornece energia independente para operação fora da rede. A unidade é pré-montada na fábrica e pode ser colocada em produção dentro de 1 a 2 dias após a chegada, tornando-a adequada para áreas de mineração remotas e operações em vários locais em canteiros de obras dispersos, com fácil realocação.

Q2: Quais são o tamanho máximo de alimentação e a faixa de descarga do britador de mandíbula C106?

A2: O britador de mandíbula C106 tem um tamanho máximo de alimentação de 560 mm e uma faixa de descarga ajustável hidraulicamente de 70-200 mm. Instalação e comissionamento de britadores de mandíbulas para reciclagem de resíduos de construção O tamanho da descarga pode ser ajustado de forma flexível para atender aos requisitos de alimentação do equipamento a jusante, tornando-o adequado para britagem primária e secundária de minério de rocha dura e resíduos de construção.

Q3: O sistema de energia diesel independente suporta operação fora da rede de longo prazo?

A3: Sim. O grupo gerador a diesel Weichai de 250 kW está equipado com um tanque de combustível de 600 L e um tanque de óleo hidráulico de 300 L, suportando operação contínua de longo prazo fora da rede, sem a necessidade de uma rede elétrica externa. É adequado para áreas remotas de mineração, pedreiras e locais de resíduos de construção dispersos.

P4: O serviço EPC pronto para uso inclui acesso ao local montado sobre trilhos e comissionamento de grupo gerador a diesel para projetos no exterior?

A4: Sim. O serviço EPC da Zhongyu Dingli cobre seleção de britadores de mandíbula e projeto de processo, fabricação de equipamentos, frete marítimo, orientação no local para acesso ao local montado sobre esteiras, partida e comissionamento de grupo gerador a diesel, comissionamento de sistema hidráulico, produção experimental com material de alimentação, treinamento de operadores, fornecimento de peças de reposição e suporte de operação e manutenção de longo prazo.
