Linha de fabricação de areia de seixo de rio com triturador de martelo pesado e máquina de areia de rotor duplo para saída agregada de qualidade

Visão geral do projeto

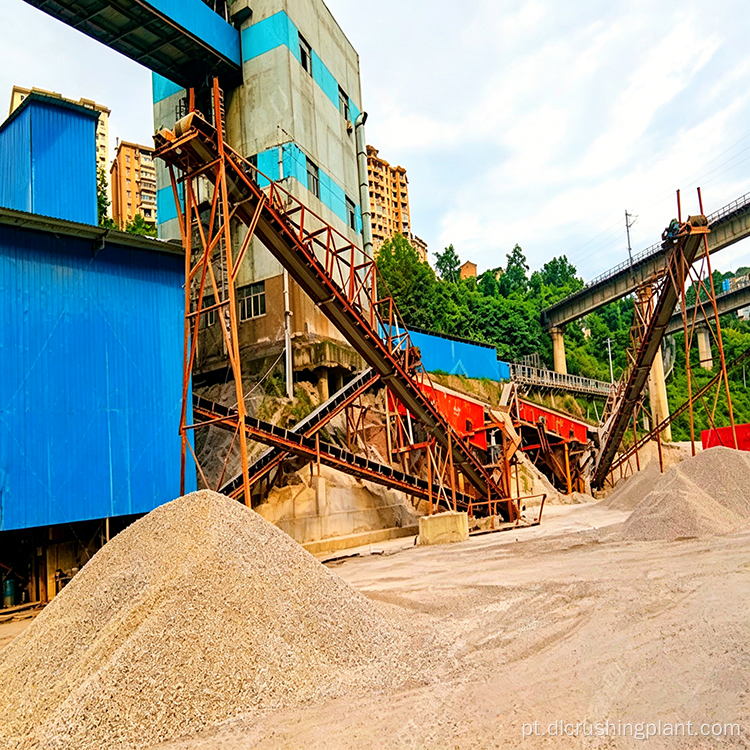

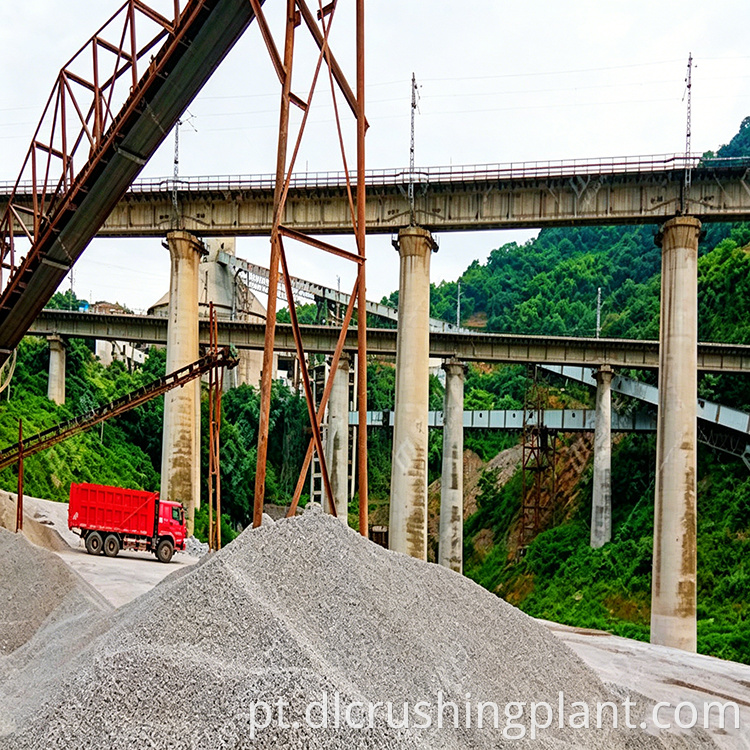

A linha de produção de areia de seixos de rio é um sistema de processamento dedicado projetado para transformar seixos de rio duros e altamente abrasivos em areia manufaturada de alta qualidade e agregados classificados. Projetada para fornecer uma produção horária estável de 300 toneladas, esta linha de produção foi implementada com sucesso em diversas plantas de areia e cascalho, demonstrando desempenho confiável sob condições operacionais exigentes.

Os seixos fluviais apresentam desafios únicos para as operações de britagem devido à sua dureza natural e alta abrasividade. Muitos operadores estão preocupados que os componentes do britador de martelo se desgastem rapidamente ou que a produção fique aquém das expectativas ao processar este material. Esta linha de produção atende a essas preocupações por meio de uma combinação de equipamentos cuidadosamente otimizada que substitui a configuração tradicional de britador de mandíbula, britador de cone e máquina de areia por um sistema simplificado de britagem de núcleo de duas unidades, resultando em menos máquinas, menos pontos potenciais de falha e um fluxo de processo mais curto que reduz os custos gerais de investimento.

Configuração do equipamento principal

A linha de produção é construída em torno de um conjunto específico de equipamentos, com cada unidade selecionada por sua função específica no processo de britagem, produção de areia e peneiramento:

• Alimentador Vibratório (DLZGC1238): Um conjunto com capacidade de processamento de 250-400 toneladas por hora. Equipado com barras pardas para pré-filtrar o material subdimensionado antes de entrar no britador, reduzindo o desgaste desnecessário dos componentes de britagem e melhorando a eficiência geral do sistema

• Triturador de martelo pesado (PCZ1512): Um conjunto com capacidade de processamento de 250-320 toneladas por hora. Serve como unidade de britagem primária, reduzindo grandes blocos de seixos de rios através de uma poderosa força de impacto do martelo. Este britador único substitui a função de estágio duplo de um britador de mandíbula mais um britador de impacto, simplificando significativamente o fluxo do processo e reduzindo a contagem de equipamentos

• Máquina para fazer areia com rotor duplo (ZSJ-1215): Um conjunto com capacidade de processamento de 150-220 toneladas por hora. O equipamento principal da linha de produção, com dois rotores trabalhando em conjunto. Este projeto acomoda um tamanho máximo de alimentação maior, proporciona uma taxa de saída de areia mais estável e permite fácil ajuste da distribuição do tamanho das partículas. A configuração de rotor duplo lida simultaneamente com britagem fina e produção de areia, eliminando a necessidade de equipamentos separados para cada função

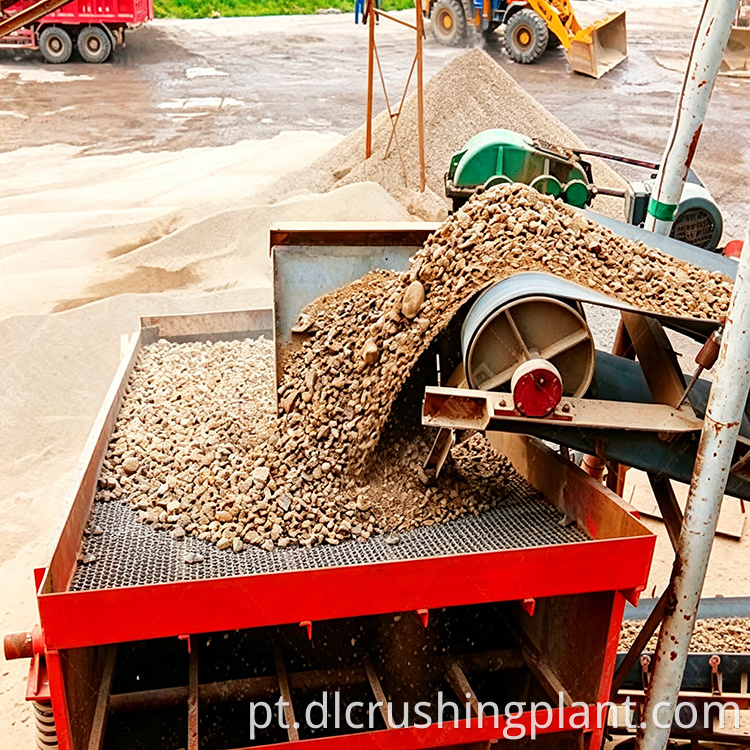

• Peneira vibratória circular primária (3YKZ2270): Um conjunto com capacidade de processamento de 240-320 toneladas por hora. Serve como primeiro ponto de verificação de triagem, separando o agregado misturado do britador primário em partículas grossas para posterior produção de areia e material subdimensionado que pode ser descarregado diretamente como cascalho acabado

• Peneira vibratória circular secundária (3YKZ2060): Um conjunto com capacidade de processamento de 180-280 toneladas por hora. Serve como segundo ponto de verificação de triagem, classificando a saída da máquina de produção de areia em areia acabada e cascalho de diferentes especificações. Quaisquer partículas grossas que não atendam aos requisitos de tamanho são devolvidas através de uma correia transportadora ao fabricante de areia para nova britagem

• Sistema Transportador de Correia: Diversas unidades de transportadores de correia customizados. Transportar material entre todas as etapas de processamento, devolver o material não conforme ao fabricante de areia e entregar os produtos acabados em áreas de armazenamento designadas

Fluxo do Processo

A linha de produção opera como um sistema de circuito fechado que garante nenhum desperdício de material e controle preciso sobre as especificações do produto acabado:

• Estágio 1 Britagem Primária: Os seixos brutos do rio são alimentados no britador de martelo para serviço pesado PCZ1512, onde são triturados em um agregado misto de vários tamanhos através da força de impacto do martelo de alta velocidade

• Peneiramento Primário Estágio 2: O agregado misturado entra na primeira peneira vibratória circular (3YKZ2270), que separa o material em duas correntes. Partículas mais grossas que requerem processamento adicional são encaminhadas para a máquina de produção de areia de rotor duplo ZSJ-1215. O material subdimensionado que já atende às especificações é parcialmente separado e descarregado diretamente como cascalho acabado

• Fase 3 de produção de areia e britagem fina: O material mais grosso da peneira primária entra na máquina de fabricação de areia de rotor duplo ZSJ-1215, onde passa por britagem fina e produção de areia através da ação combinada de dois rotores trabalhando em conjunto

• Estágio 4 Peneiramento secundário e retorno em circuito fechado: A mistura de areia e cascalho da máquina de areia de rotor duplo segue para a segunda peneira vibratória (3YKZ2060). Partículas grossas que não são suficientemente finas são automaticamente devolvidas através de uma correia transportadora ao fabricante de areia para nova britagem. Areia e cascalho acabados qualificados de diferentes especificações são descarregados em suas respectivas pilhas

A característica de projeto mais crítica deste processo é que o material não conforme é automaticamente devolvido ao fabricante de areia e nunca se mistura com o produto acabado. Durante todo o processo, os dois estágios de triagem funcionam como pontos de verificação duplos, garantindo controle preciso sobre a distribuição do tamanho das partículas e qualidade consistente do produto acabado.

Análise custo-efetiva

Esta linha de produção oferece vantagens de custo significativas em relação às configurações convencionais de processamento de seixos de rio:

• Redução de custos de equipamentos: Ao processar seixos de rio, a abordagem convencional utiliza um britador cônico combinado com uma máquina de fazer areia, resultando em altos custos de equipamentos e contas de eletricidade elevadas. Esta linha de produção requer apenas duas unidades de britagem. O britador de martelo para serviço pesado PCZ1512 sozinho substitui a função de duplo estágio de um britador de mandíbula mais britador de impacto, enquanto a máquina de fabricação de areia de rotor duplo ZSJ-1215 lida simultaneamente com britagem fina e produção de areia

• Espaço ocupado reduzido: Menos máquinas significam um espaço de instalação menor, menos trabalho de preparação do local e custos reduzidos de construção de infraestrutura. O fluxo de processo mais curto também requer menos transportadores de correia, reduzindo ainda mais o investimento de capital e a carga de manutenção

• Custos operacionais mais baixos: Com menos unidades de equipamentos para alimentar, manter e reparar, o custo operacional geral por tonelada de produto acabado é significativamente menor. A configuração simplificada também reduz o número de peças sobressalentes que devem ser mantidas em estoque e diminui a mão de obra necessária para manutenção de rotina

• Limite prático de investimento: Para projetos com orçamentos limitados que precisam começar a produzir areia rapidamente, esta abordagem oferece uma solução altamente prática com um limite de investimento moderado e capacidade de produção controlável

Experiência Operacional

Com base na extensa operação prática, vários pontos-chave requerem atenção durante a produção diária:

• Gerenciamento de desgaste da cabeça do martelo: Os seixos dos rios são duros e abrasivos, portanto, embora as cabeças dos martelos sejam fabricadas em liga com alto teor de cromo, elas exigem inspeção regular. Com base na experiência operacional, ao produzir areia de granulação média a fina para construção, as cabeças dos martelos normalmente precisam ser substituídas a cada 2 a 3 meses, dependendo do volume de produção diária. Recomenda-se manter um conjunto de rotor extra à mão para evitar paradas de produção durante a substituição

• Prevenção de entupimento da tela: Os seixos do rio têm formatos irregulares e tendem a ficar presos na malha da tela. As peneiras vibratórias circulares têm melhor desempenho nesse aspecto do que as peneiras lineares devido ao seu padrão de vibração multidirecional. No entanto, se o material de alimentação tiver um alto teor de argila, é aconselhável adicionar uma etapa de peneiramento ou lavagem no início do processo para evitar o acúmulo de argila nas superfícies da tela.

• Ajuste da folga do rotor duplo: A folga entre os dois rotores e a diferença em suas velocidades de rotação afetam diretamente o rendimento da areia e o teor de agregado fino no produto acabado. Este parâmetro deverá ser devidamente ajustado pelos técnicos do fabricante antes do comissionamento. Os operadores não devem tentar ajustar esta configuração de forma independente, pois o ajuste inadequado pode impactar significativamente o desempenho da produção e a qualidade do produto

Perguntas frequentes

Q1: A capacidade de 300 toneladas por hora refere-se à areia acabada ou à taxa de alimentação da matéria-prima?

A capacidade de 300 toneladas por hora refere-se à produção total de areia acabada e agregados, incluindo areia manufaturada e brita de diversas especificações de tamanho. Não se refere à taxa de alimentação de matéria-prima. O teor de humidade original dos seixos dos rios pode afectar a eficiência alimentar, particularmente durante condições de tempo húmido. Para levar em conta esta variável, recomenda-se permitir uma margem de 10 a 15 por cento durante a fase de projeto, o que significa que o sistema deve ser projetado para aproximadamente 345 a 350 toneladas por hora de ração crua para atingir consistentemente 300 toneladas por hora de produção de produto acabado.

Q2: Esta linha de produção pode ser convertida para processar calcário?

Tecnicamente sim, mas seria uma configuração um tanto dispendiosa para esse material. O calcário é significativamente mais macio do que os seixos dos rios, pelo que a utilização desta mesma combinação de equipamentos resultaria numa capacidade superior a 300 toneladas por hora, podendo atingir 400 toneladas ou mais. Além disso, a máquina de fabricação de areia com rotor duplo tende a produzir pó mais fino ao processar materiais frágeis como calcário, o que pode não ser desejável para todas as aplicações. Para o processamento de calcário, existem configurações mais econômicas disponíveis, otimizadas especificamente para materiais mais macios, portanto, a conversão desta linha não representaria o uso mais eficiente do equipamento.

P3: Existem maneiras eficazes de reduzir o consumo de energia durante a operação?

O consumo de energia pode ser parcialmente reduzido diminuindo a velocidade de rotação da máquina de produção de areia de rotor duplo, o que diminui a demanda de energia da unidade de maior consumo no sistema. No entanto, este ajustamento também reduzirá a taxa de produção de areia, criando um compromisso entre o volume de produção e a eficiência energética. A abordagem recomendada é operar o equipamento por pelo menos uma semana usando primeiro os parâmetros recomendados pelo fabricante, estabelecendo uma linha de base para a taxa de produção e o consumo de energia. Depois de coletar esses dados de referência, os operadores podem ajustar gradualmente a velocidade do rotor e outras configurações para encontrar o equilíbrio ideal entre produção e consumo de energia para suas características específicas de material e condições de mercado.
